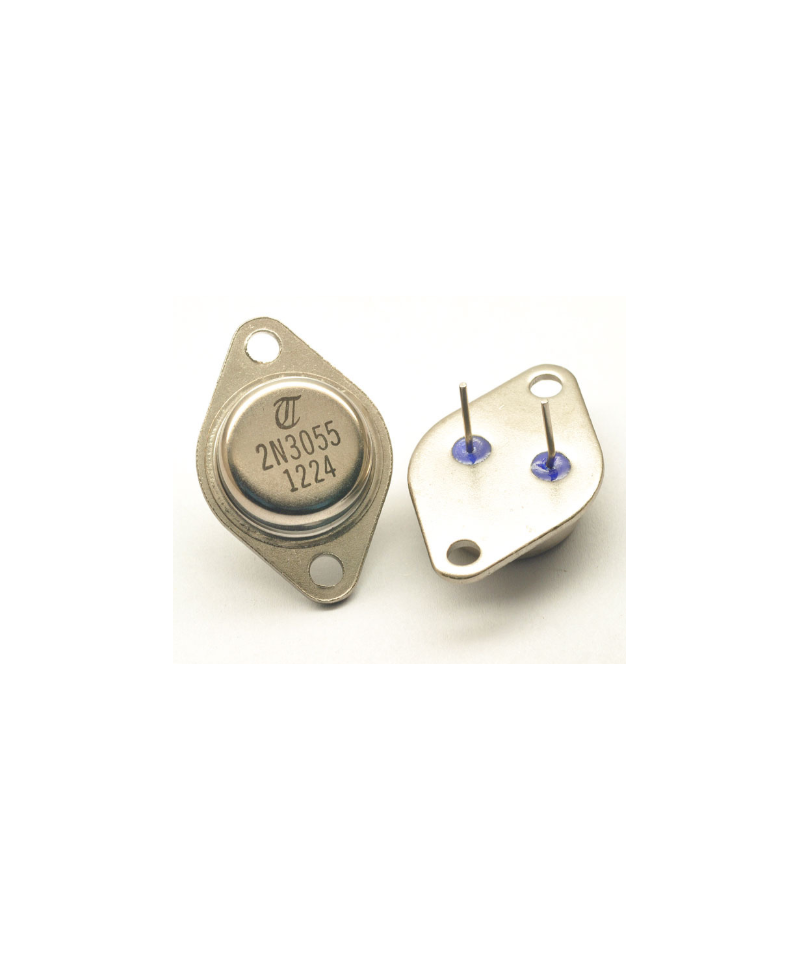

Transistor NPN 2N3055 15A 100V 115W

Descripcion:

Este transistor bipolar es de propósito general para circuitos de potencia. Se crea mediante procesos de epitaxia para crecer las capas semiconductoras de las que se compone y luego se encapsula en un package de metal.

El transistor 2n3055 se puede usar para circuitos de media potencia, es seguro, tiene una baja saturación entre el voltaje del colector-emisor, el empaquetado está disponible libre de plomo, tiene una ganancia de más de 70 hFE para corriente continua (lineal), el máximo voltaje que puede manejar o pasar a través del colector y emisor es de 60v para CC, igual que la máxima corriente que puede pasar a través del colector es de 15A en continua.

Para la base, los límites están en 7v (base-emisor) y 7A de corriente continua en ambos casos. En el caso del voltaje entre el colector y la base puede llegar a los 100v. Si atendemos a la temperatura a la que puede operar, el rango está entre los -65 a +200ºC. Por tanto, trabaja a extremas temperaturas sin problema, algo que no todos los dispositivos electrónicos toleran, especialmente si te fijas en la temperatura máxima soportada. Por cierto, en cuanto a disipación de potencia, llega a los 115W.

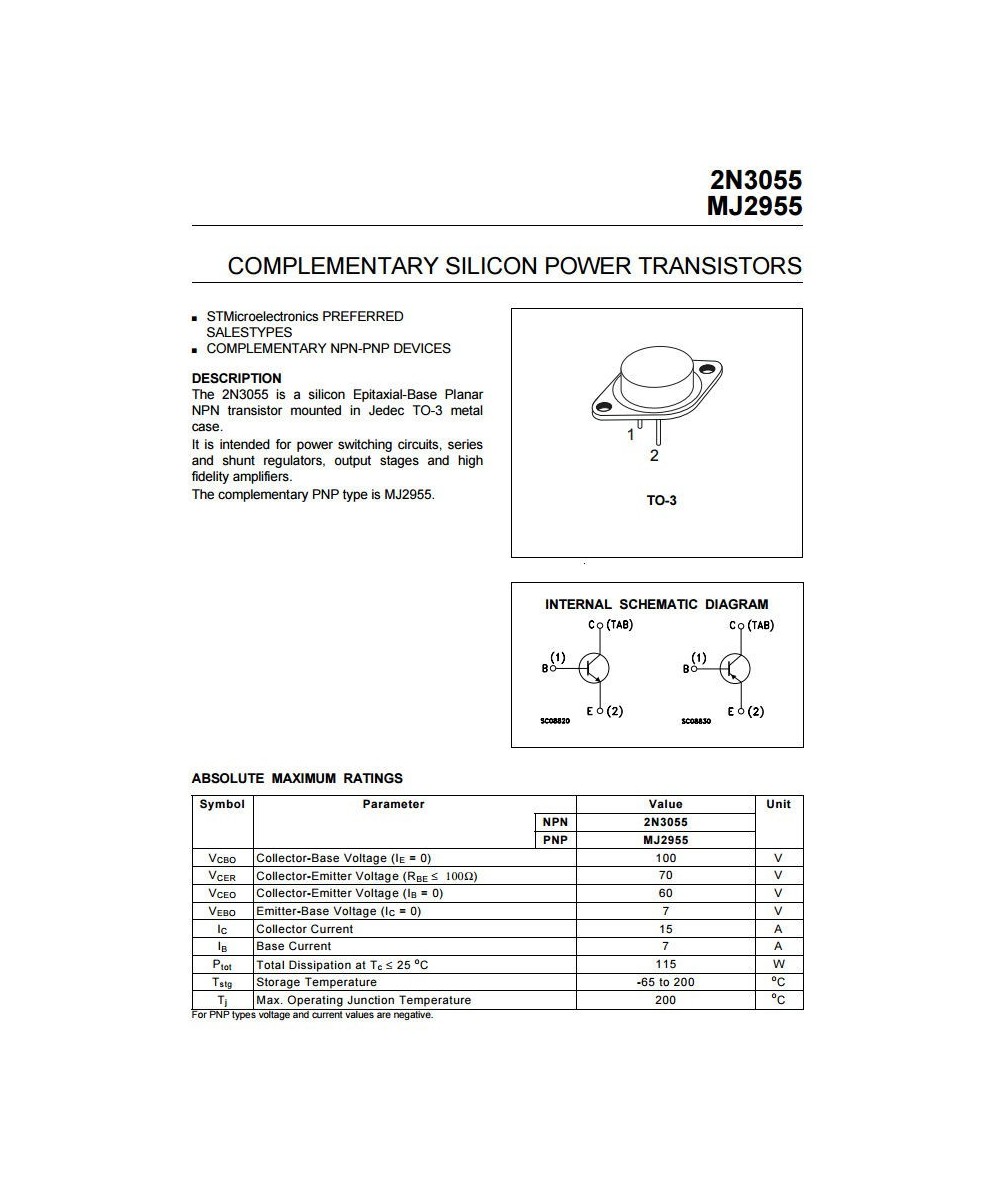

Caracteristicas:

Modelo: 2N3055

Polaridad: NPN

Frecuencia de operación: 3 MHz

Tensión colector-emisor máx .: 60 V

Voltaje de la base del emisor máx .: 7 V

Voltaje base-colector max: 100 V

Corriente continua del colector: 15 A

Potencia: 115 W

Temperatura máxima de funcionamiento: 200 ° C

Caso: TO-3

Montaje: THT

Contenido:

1 x Transistor 2N3055 15A 100V 115W NPN
