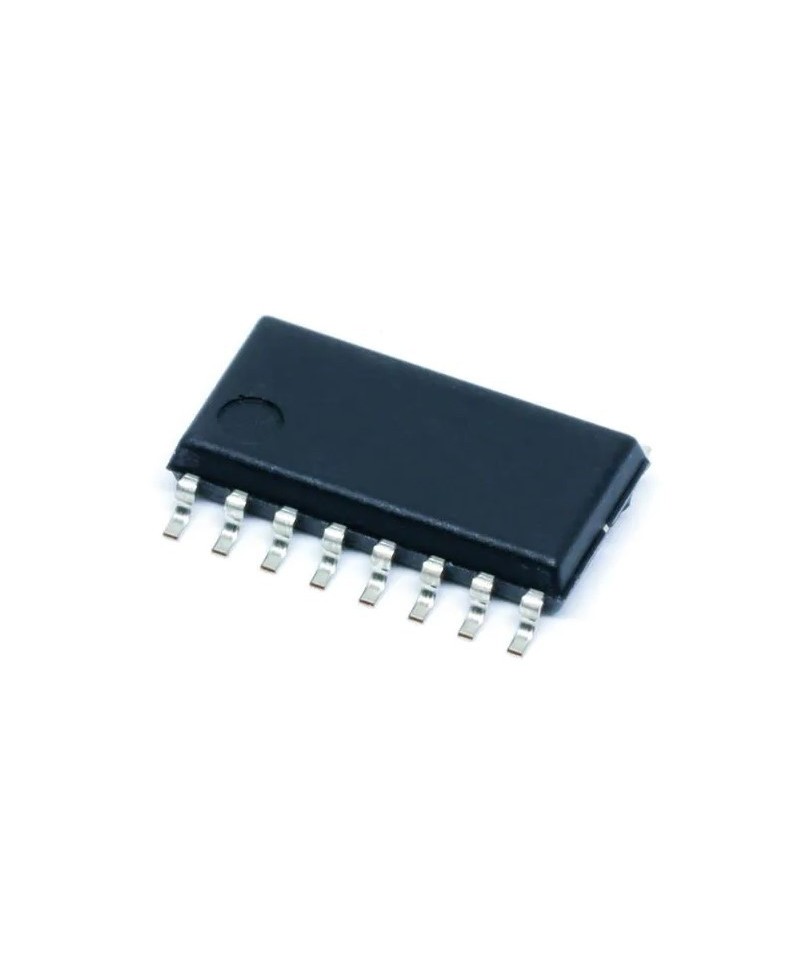

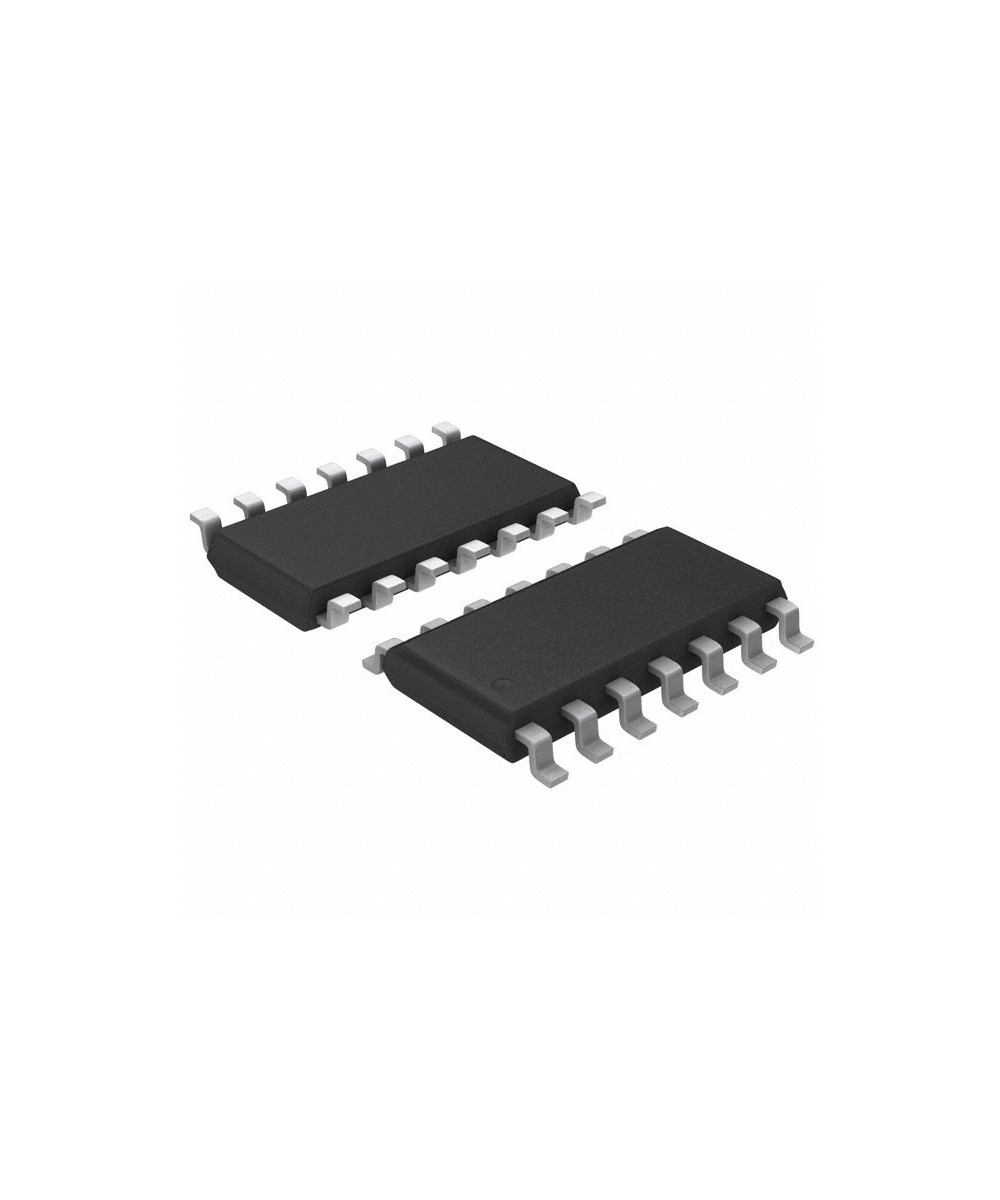

Flip Flop dual CD4027BNSR (SMD/SMT)

Descripción:

CD4027B es un circuito integrado de un solo chip monolítico que contiene dos flip-flops maestro-esclavo J-K de simetría complementaria idénticos. Cada flip-flop tiene disposiciones para señales de entrada individuales J, K, Set, Reset y Clock. Las señales Q y Q con búfer se proporcionan como salidas. Esta disposición de entrada-salida proporciona una operación compatible con el flip-flop tipo D dual RCA-CD4013B.

El CD4027B es útil para realizar funciones de control, registro y alternancia. Los niveles lógicos presentes en las entradas J y K junto con la autodirección interna controlan el estado de cada flip-flop; los cambios en el estado del flip-flop son sincrónicos con la transición positiva del pulso de reloj. Las funciones de ajuste y reinicio son independientes del reloj y se inician cuando hay una señal de nivel alto en la entrada de ajuste o reinicio.

Los tipos CD4027B se suministran en paquetes cerámicos herméticos de doble línea de 16 derivaciones (sufijo F3A), paquetes de plástico de doble línea de 16 derivaciones (sufijo E), paquetes de contorno pequeño de 16 derivaciones (M, M96, MT y sufijos NSR) y paquetes de contorno pequeño de encogimiento delgado de 16 derivaciones (sufijos PW y PWR).

Especificaciones:

Fabricante: Texas Instruments

Categoría de producto: Básculas electrónicas

RoHS: Detalles

Número de circuitos: 2

Familia lógica: CD4000

Tipo lógico: J-K Type Flip-Flop

Polaridad: Inverting/Non-Inverting

Tipo de entrada: Single-Ended

Tipo de salida: Differential

Tiempo de retardo de propagación: 300 ns

Corriente de salida de nivel alto: - 1.5 mA

Corriente de salida de nivel bajo: 1.5 mA

Voltaje de alimentación - Mín.: 3 V

Voltaje de alimentación - Máx.: 18 V

Temperatura de trabajo mínima: - 55 C

Temperatura de trabajo máxima: + 125 C

Estilo de montaje: SMD/SMT

Paquete / Cubierta: SO-16

Empaquetado: Cut Tape

Empaquetado: MouseReel

Empaquetado: Reel

Función: Dual Master/Slave

Altura: 1.95 mm

Longitud: 10.3 mm

Rango de temperatura de trabajo: - 55 C to + 125 C

Corriente de reposo: 20 uA

Serie: CD4027B

Ancho: 5.3 mm

Marca: Texas Instruments

Número de canales: 2

Número de líneas de entrada: 2

Número de líneas de salida: 1

Voltaje de alimentación operativo: 3 V to 18 V

Tipo de producto: Flip Flops

Tipo de restablecimiento: Set, Reset

Cantidad de empaque de fábrica: 2000

Subcategoría: Logic ICs

Peso de la unidad: 200.700 mg

Incluye:

1 x Flip Flop dual CD4027BNSR (SMD/SMT)
