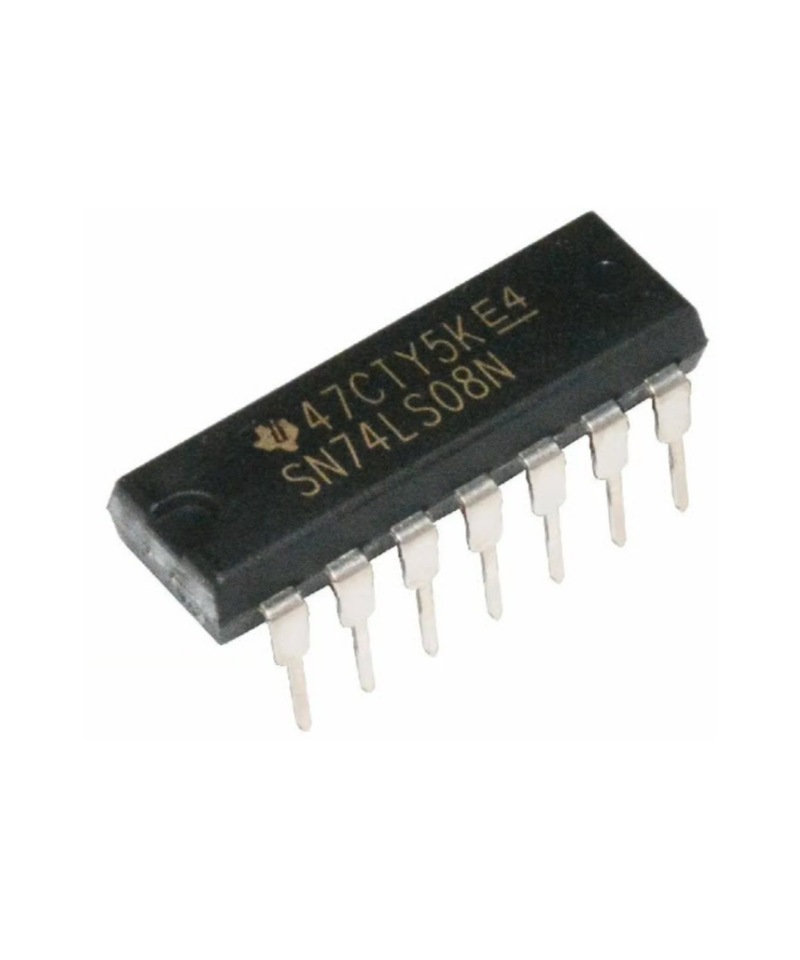

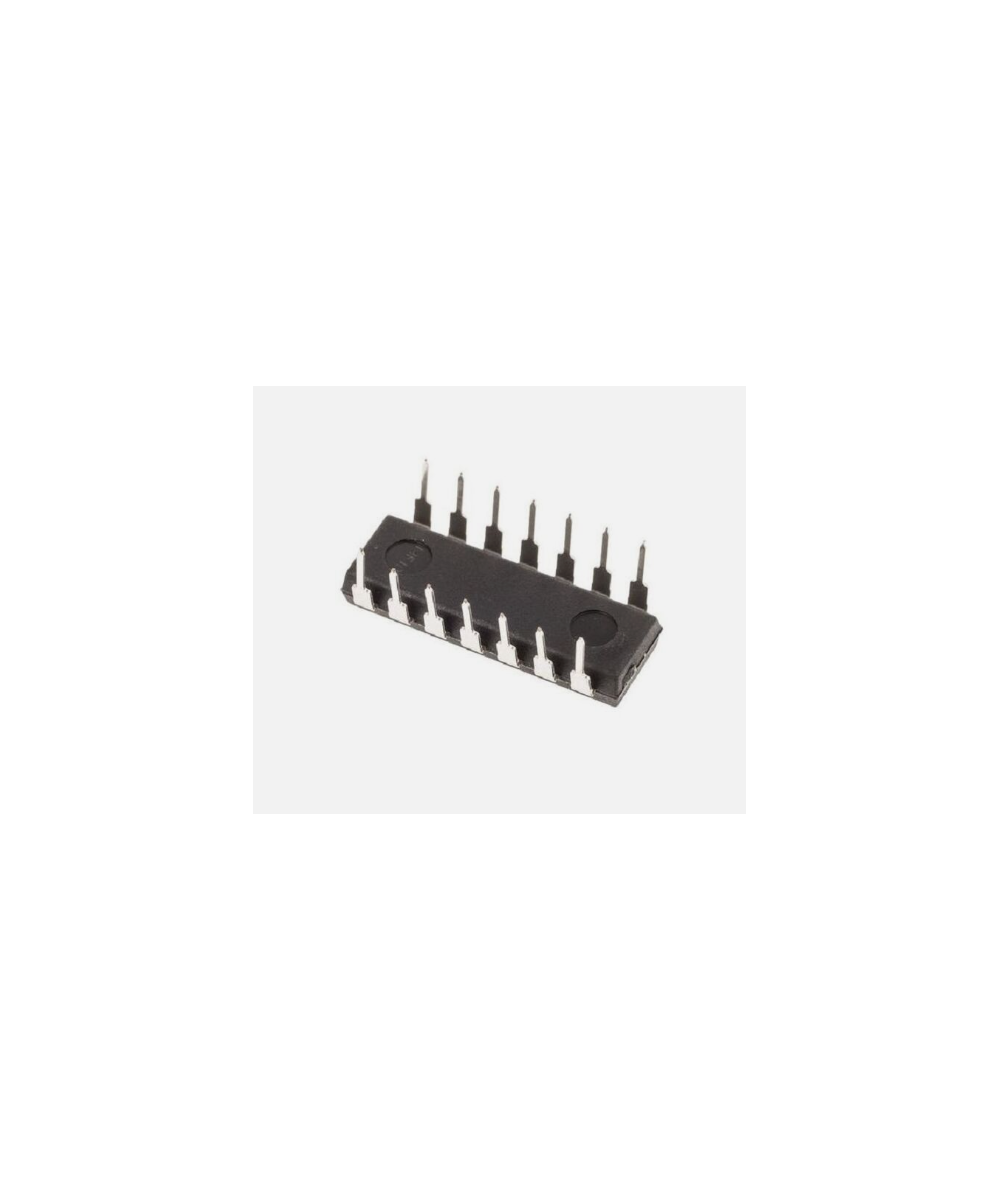

Compuerta logica AND SN74LS08N

¿Qué es SN74LS08N Compuerta AND?

SN74LS08N Compuerta AND es un circuito integrado que consta de cuatro compuertas AND de dos entradas independientes. Su función es realizar una multiplicación de las entradas, siguiendo los principios básicos de una multiplicación ordinaria de números binarios. El SN74LS08N es un circuito integrado de compuerta AND de cuatro entradas. Una compuerta AND tiene una o más entradas y una salida. Si todas las entradas son 1, entonces la salida será 1. Si alguna de las entradas es 0, entonces la salida será 0. La SN74LS08N es una compuerta AND de cuatro entradas, lo que significa que tiene cuatro entradas y una salida. Se utiliza para realizar la operación lógica AND en un circuito digital.

SN74LS08N es miembro de la serie 74XXYY. El SN7408N se caracteriza por la operación catálogo. Su uso es para industria, comunicaciones y red.

¿Para qué sirve el SN74LS08N Compuerta AND?

Sirve para realizar distintas practicas de electrónica para poder tener cualquier función lógica. Este tipo de compuertas son fáciles de utilizar ya que pueden conectarse a protoboard´s y con ayuda de cables de conexión ya sea alambre para protoboard o cables Dupont  realizar diferentes conexiones entre las compuertas.

Especificaciones:

Modelo SN74LS08N

Tipo: TTL

Familia: LS

Tipo de lógica: AND/Lógica Directa

Voltaje de operación: 5.25 V a 4.75 V

Corriente: 8 mA

Temperatura de trabajo: 75 °C a 0 °C

No. de Entradas: 2

No. de Salidas: 1

Compuertas: 4

Pines: 14

Tipo de encapsulado: DIP

Medidas: 4.57 x 19.3 x 6.35 mm

Peso: 1.5 g
