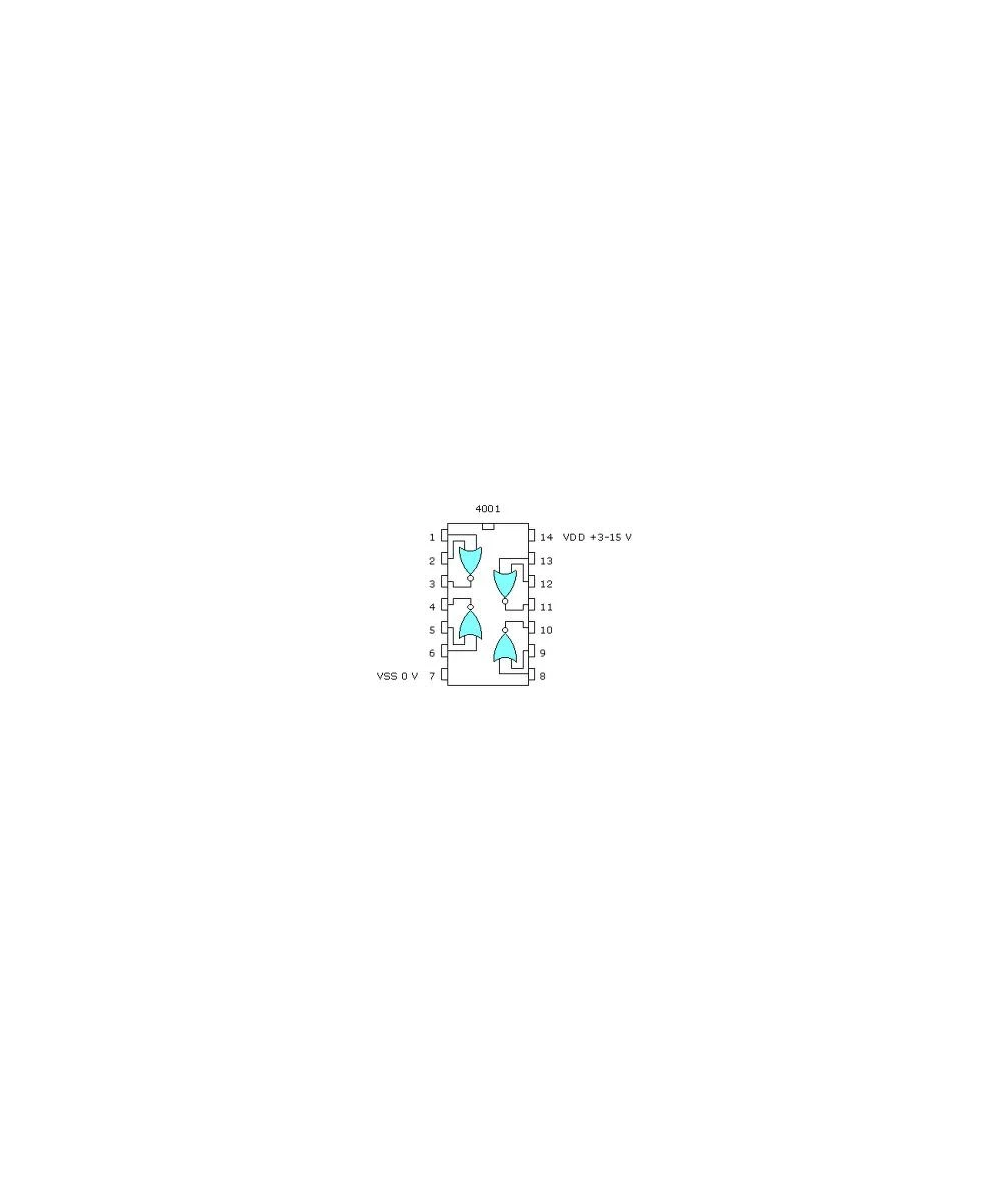

Compuerta lógica NOR Texas CD4001

Descripción:

Circuito integrado CMOS CD4001 de cuatro compuertas NOR de dos entradas. La puerta NOR o compuerta NOR es una puerta lógica digital que implementa la disyunción lógica negada, se comporta de acuerdo a la tabla de verdad. Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 1 o en ALTA, mientras que cuando una sola de sus entradas o ambas están en 1 o en ALTA, su SALIDA va a estar en 0 o en BAJA. NOR es el resultado de la negación del operador OR. También puede ser visto como una puerta AND con todas las entradas invertidas. El NOR es una operación completamente funcional. Las puertas NOR se pueden combinar para generar cualquier otra función lógica. En cambio, el operador OR es monótono, ya que solo se puede cambiar BAJA a ALTA, pero no viceversa.

El semiconductor complementario de óxido metálico o complementary metal-oxide-semiconductor (CMOS) es una de las familias lógicas empleadas en la fabricación de circuitos integrados. Su principal característica consiste en la utilización conjunta de transistores de tipo pMOS y tipo nMOS configurados de forma tal que, en estado de reposo, el consumo de energía es únicamente el debido a las corrientes parásitas, colocado en la placa base.

Tiempo de retardo de propagación = 60 ns típ. a CL = 50pF, VDD = 10 V

Características de salida simétricas estandarizadas

100% probado para la máxima corriente de reposo a 20 V

Calificaciones paramétricas de 5 V, 10 V y 15 V

Corriente de entrada máxima de 1 uA a 18 V en todo el rango de temperatura del encapsulado; 100 nA a 18 V y 25 °C

Aplicaciones:

Militar defensa y aeroespacial

Especificaciones:

Tipo: CMOS

Familia lógica de CI: CD4000

Tipo lógica: NOR

Número de entradas: 2

Tensión de alimentación  mínima: 3 V

Tensión de Alimentación máxima: 18 V

Corriente de salida: 6.8 mA

Número base de circuito Integrado: 4001

Temperatura de trabajo mínima: -55 °C

Temperatura de trabajo máxima: 125 °C

Rango de Producto: CD4000 Series

Encapsulado: DIP

Número de pines: 14

Contenido:

1 x Compuerta lógica NOR Texas CD4001
