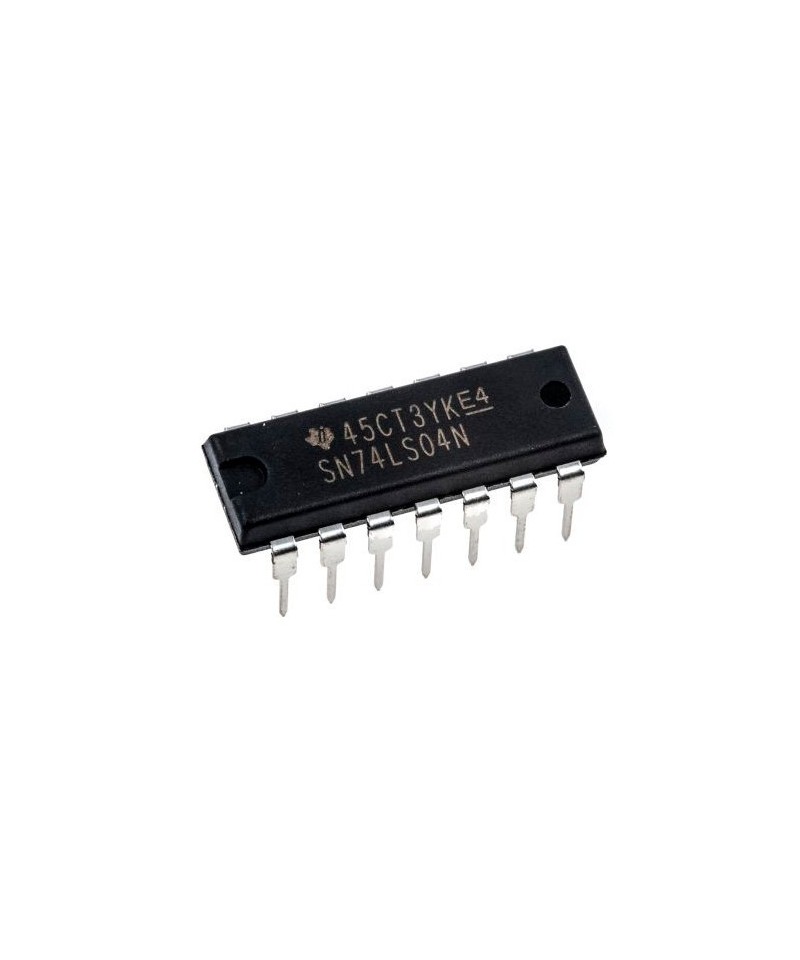

Inversor Hexadecimal SN74LS04N (PDIP)
Inversor Hexadecimal SN74LS04N (PDIP)
Inversor Hexadecimal SN74LS04N (PDIP)
  • Inversor Hexadecimal SN74LS04N (PDIP)
  • Inversor Hexadecimal SN74LS04N (PDIP)
  • Inversor Hexadecimal SN74LS04N (PDIP)

Inversor Hexadecimal SN74LS04N (PDIP)

L70.00
Impuestos incluidos

SN74LS04 TTL con 6 Inversores Independiente con Colector Abierto Texas Instrument

L70.00
Impuestos incluidos
Cantidad
Añadir a la lista de deseos
Añadir para comparar

Descripción:

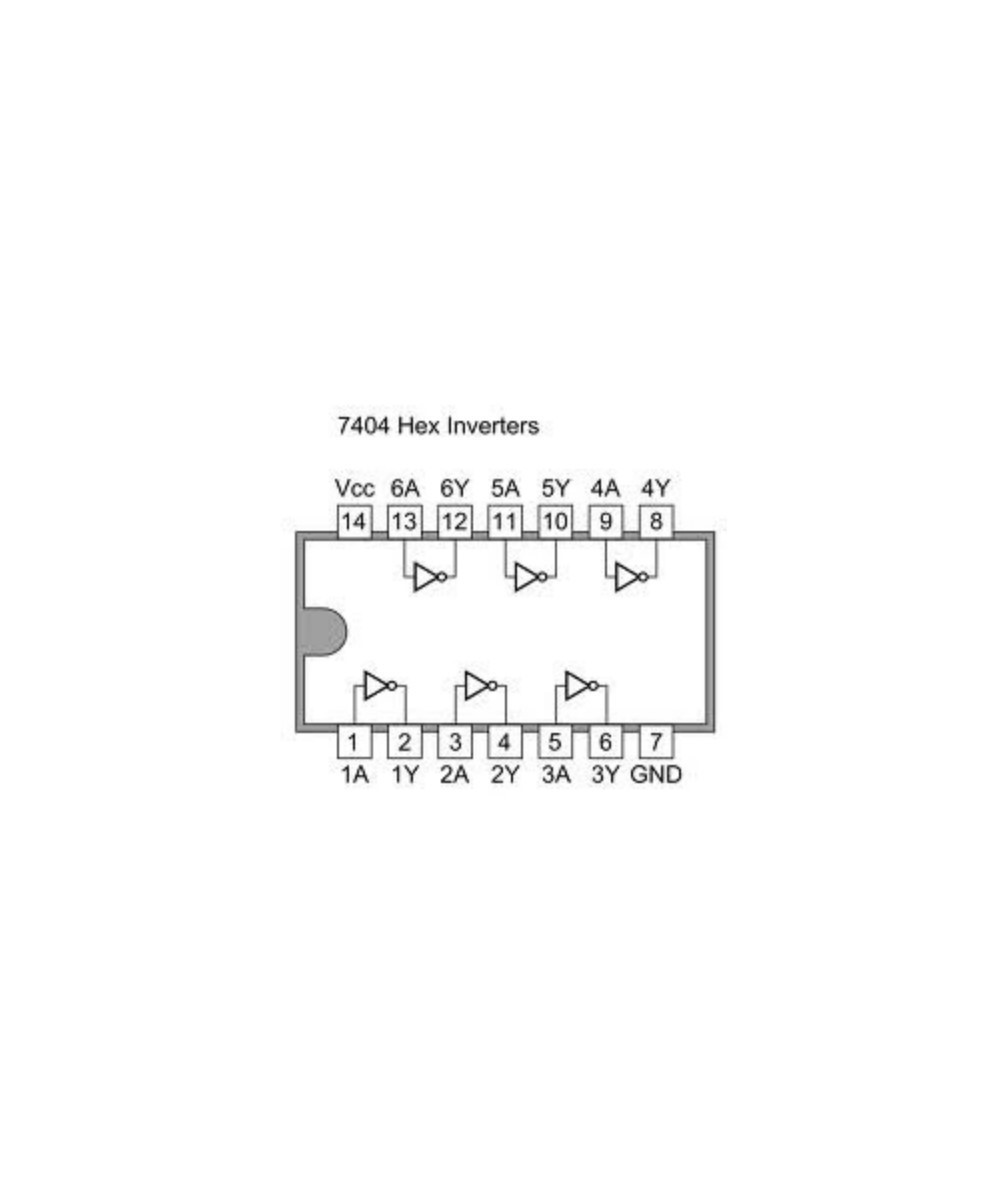

El circuito integrado TTL 7404 cuenta con 6 inversores independientes con tecnología TTL. Cada inversor puede ser usado sin la necesidad de conectar los demás.

Su salida es el estado inverso a su entrada, la cual no debe ser superior al voltaje de alimentación del circuito integrado.

Se debe alimentar con una fuente de alimentación de 5 V de corriente continua, para mantener los estados lógicos digitales en sus valores correctos.

El 7404 puede funcionar en varios tipos de conexiones, siendo las más comunes: inversor y oscilador.

Entrada TTL y salida CMOS

Aplicaciones: Reloj y temporización, electrónica de consumo, diseño embebido y desarrollo, multimedia

Especificaciones:

Fabricante: Texas Instruments

Categoría de producto: Inversores

RoHS: Detalles

Número de circuitos: 6 Circuit

Familia lógica: LS

Tipo lógico: Bipolar

Voltaje de alimentación - Máx.: 5.25 V

Voltaje de alimentación - Mín.: 4.75 V

Temperatura de trabajo mínima: 0 C

Temperatura de trabajo máxima: + 70 C

Estilo de montaje: Through Hole

Paquete / Cubierta: PDIP-14

Empaquetado: Tube

Función: Inverter

Tipo de entrada: TTL

Rango de temperatura de trabajo: 0 C to + 70 C

Tipo de salida: CMOS

Serie: SN74LS04

Marca: Texas Instruments

Número de líneas de salida: 6 Output

Corriente de salida de nivel alto: - 0.4 mA

Corriente de salida de nivel bajo: 8 mA

Voltaje de alimentación operativo: 5 V

Tipo de producto: Inverters

Tiempo de retardo de propagación: 22 ns

Cantidad de empaque de fábrica: 25

Subcategoría: Logic ICs

Peso de la unidad: 1 g

Contenido:

1 x Inversor Texas Instruments SN74LS04N

C14g4 / BE4L3C2 SPSC2A6
