Descripción

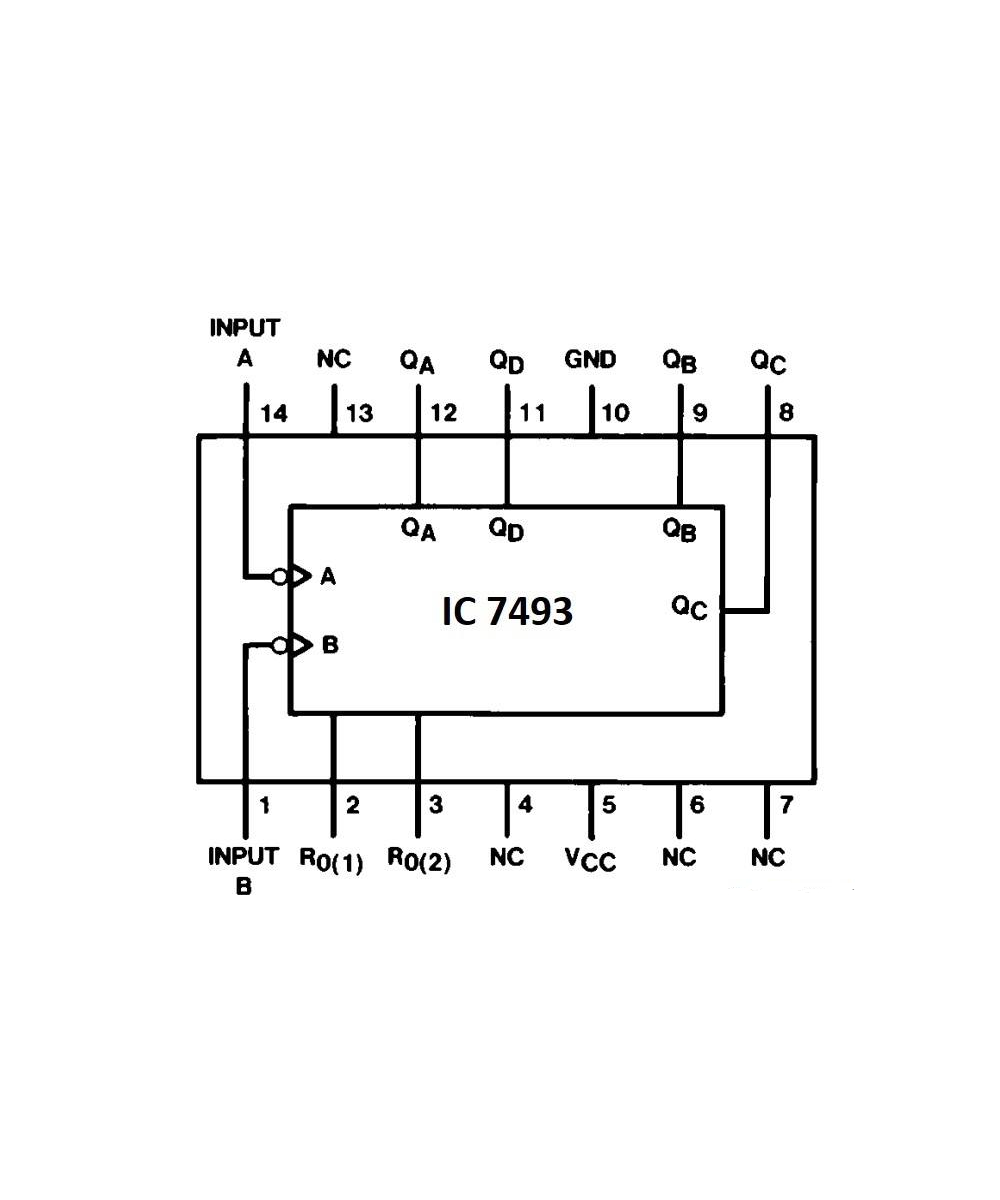

El SN74LS93N es un contador binario de 4 bits con tecnología LS y cuatro flip-flops maestro-esclavo y compuerta adicional para proporcionar un contador de división por dos y un contador binario de 3 etapas para el cual la duración del ciclo de recuento se divide entre ocho para el LS93. Para usar su longitud máxima de conteo (década, división por doce o binario de cuatro bits) de estos contadores, la entrada CKB se conecta a la salida QA. Los pulsos de conteo de entrada se aplican a la entrada CKA y las salidas son como se describe en la tabla de funciones apropiada.
Entrada TTL y salida CMOS
Aplicaciones:
Industrial, comunicaciones y red
Especificaciones
Familia: LS
Tipo de contador: Binario
Frecuencia de reloj: 42 MHz
Conteo máximo: 15
Tensión de alimentación mínima: 4.75 V
Tensión de alimentación máxima: 5.25 V
Temperatura de trabajo mínima: 0°C
Temperatura de trabajo máxima: 70°C
Encapsulado: DIP
16 pines
Sustituto:
NTE74C93 NTE74L93
Contenido:

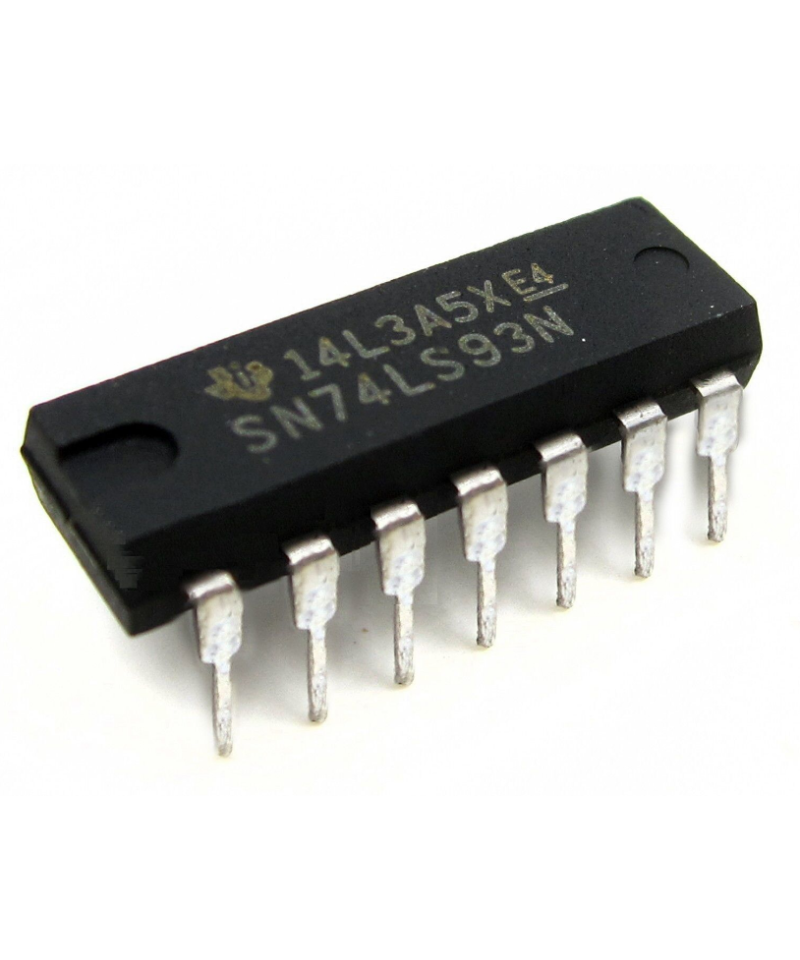

1 x contador binario DIP-14 SN74LS93N
C7J5 / BE4L3C2 SPSC3J9
