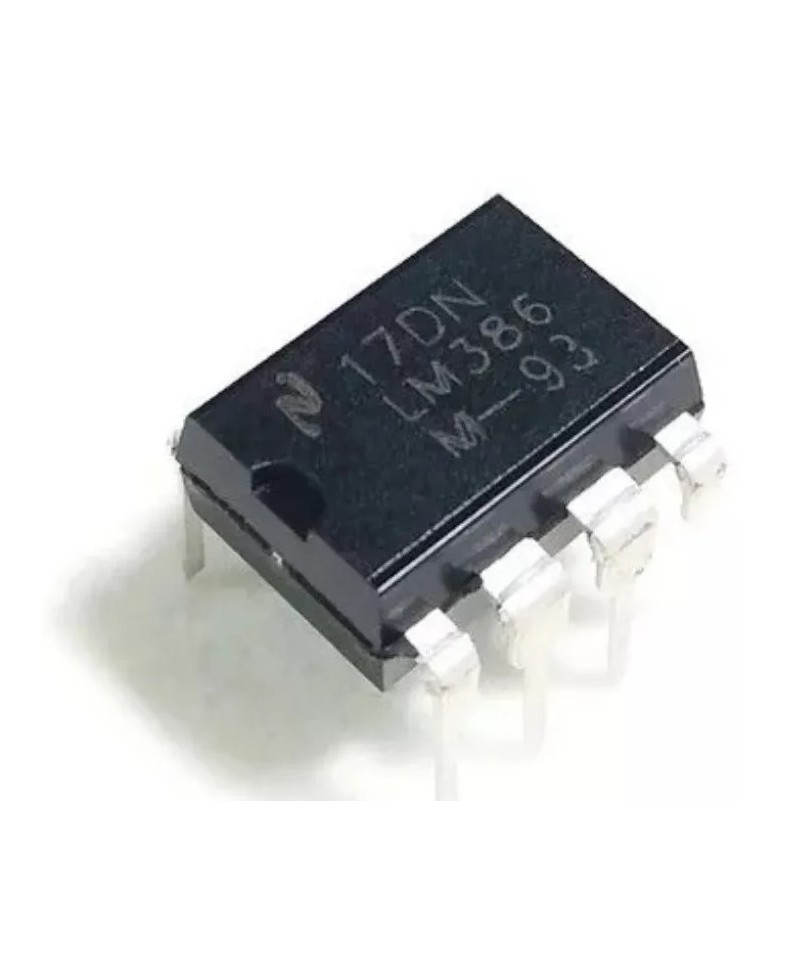

Amplificador de Audio LM386N AB (PDIP-8)

Descripción:

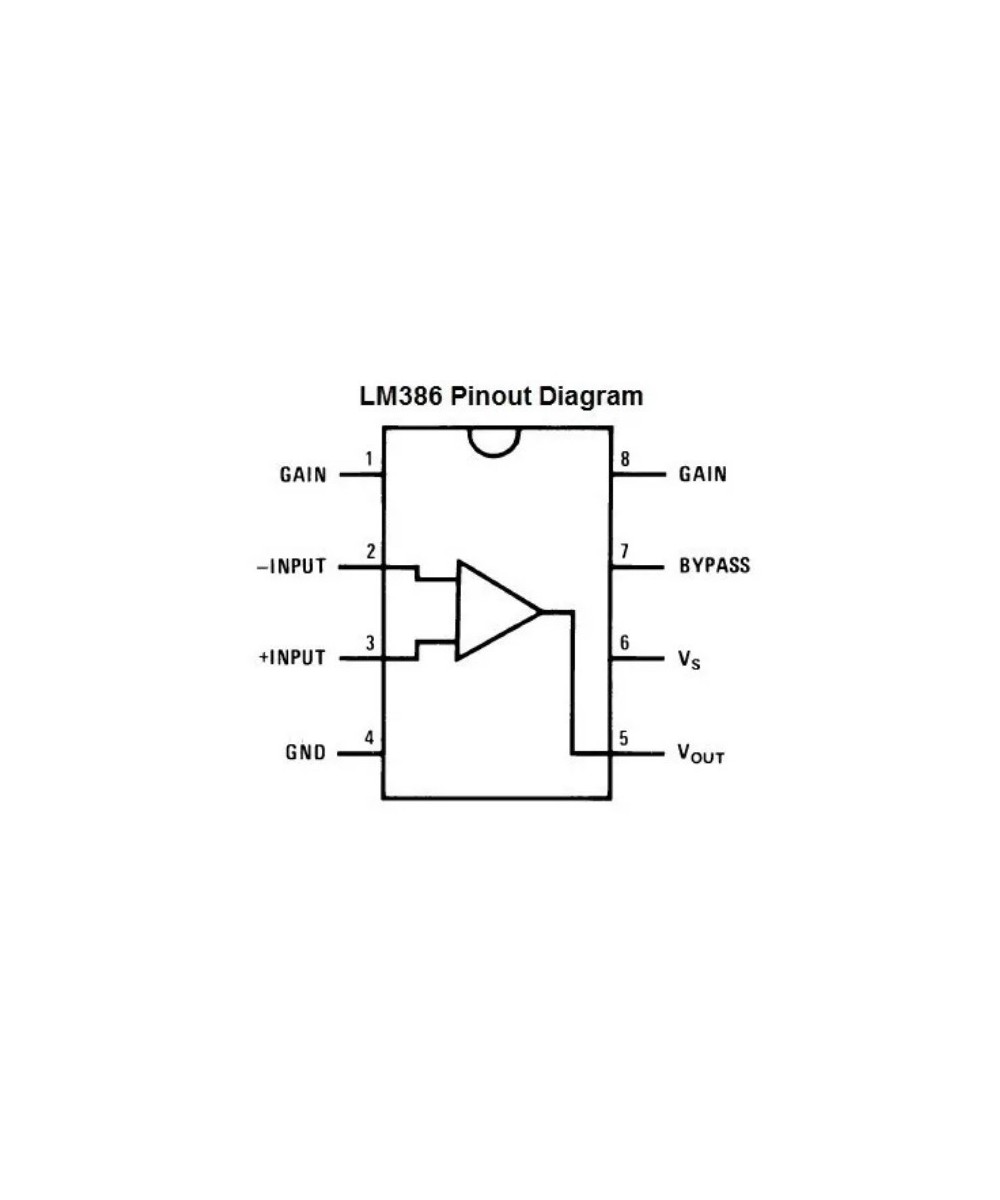

Circuito Integrado LM386N, amplificador de audio con ganancia interna diseñada para su uso en aplicaciones de consumo de baja tensión. La ganancia se ajusta internamente a 20 para llevar la cuenta parte externa bajo, pero la adición de una resistencia externa y un condensador entre los pines 1 y 8 aumentará la ganancia a cualquier valor de 20 a 200. Las entradas se referencia a tierra mientras que la salida desvía automáticamente a la mitad de la tensión de alimentación. El gasto de energía en reposo es solamente 24MW cuando se opera desde un suministro de 6 V, haciendo que el LM386 ideal para el funcionamiento de la batería.

Funcionamiento de la batería

Mínimas partes externas

Bajo drenaje de corriente quiescente

Entrada de referencia a tierra

Tensión de reposo de salida autocentrante

Aplicaciones: Procesado de señal, audio, electrónica de consumo

Especificaciones:

Fabricante: Texas Instruments

Categoría de producto: Amplificadores de audio

RoHS: Detalles

Serie: LM386

Producto: Amplificadores de audio

Clase: Clase-AB

Potencia de salida: 1 W

Estilo de montaje: Through Hole

Tipo: Mono de 1 canal

Paquete / Cubierta: PDIP-8

Audio - Impedancia de carga: 4 Ohms

Distorsión armónica total (THD) más ruido: -

Voltaje de alimentación - Máx .: 12 V

Voltaje de alimentación - Mín .: 4 V

Temperatura de trabajo mínima: 0 C

Temperatura de trabajo máxima: + 70 C

Empaquetado: Tube

Tipo de entrada: Analógico

Marca: Texas Instruments

Número de canales: 1 canal

Corriente de suministro operativa: 4 mA

Voltaje de alimentación operativo: 4 V a 12 V

Dp - Disipación de potencia: 1,25 W

Tipo de producto: Amplificadores de audio

PSRR - Proporción de rechazo de suministro de energía: 50 dB

Cantidad de empaque de fábrica: 40

Subcategoría: Circuitos integrados de audio

Peso de la unidad: 528.600 mg

Sustituto:

NTE823

Contenido:

1 x
