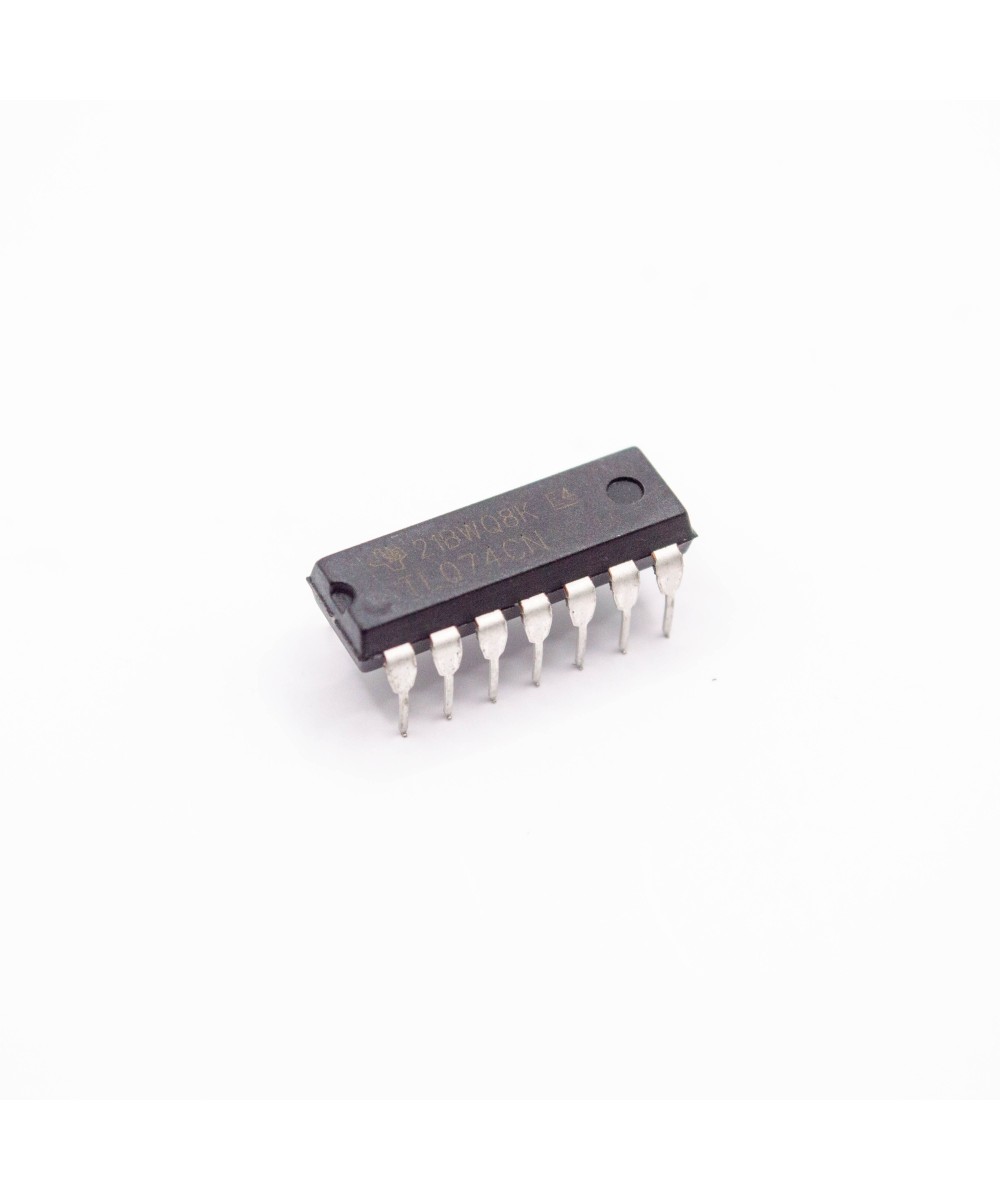

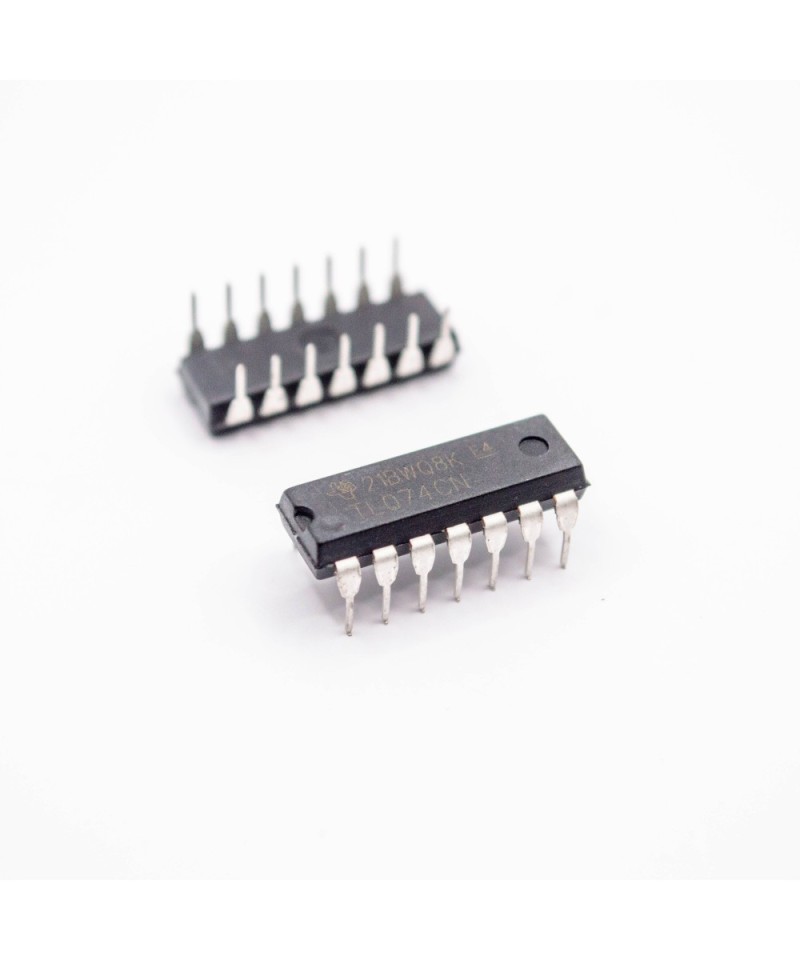

Amplificador Operacional TL074CN 36V (DIP)

Descripción:

El TL074CN es un Amplificador Operacional cuádruple de propósito general con entrada JFET y de bajo ruido diseñado para ofrecer una mayor selección que ninguna otra familia de amplificadores operacionales haya desarrollado previamente. Cada uno de estos amplificadores operacionales de entrada JFET incorpora JFET de alto voltaje, bien emparejados y transistores bipolares en un circuito integrado monolítico. La baja distorsión armónica y bajo ruido lo hacen ideal para aplicaciones de pre-amplificador de audio y alta fidelidad, está disponible con opciones de ajuste de offset y compensación externa. El dispositivo tiene protección contra ESD limitada, los cables deben estar cortocircuitados o el dispositivo debe estar en espuma conductora durante almacenamiento o manipulación para evitar daños por descargas electrostáticas en las compuertas MOS.

Características:

Bajo consumo de energía

Amplios rangos de voltaje en modo común y diferencial

Bajas corrientes de entrada de offset y polarización

Protección de salida contra corto circuito

Baja distorsión armónica total

Bajo nivel de ruido

Alta impedancia de entrada

Compensación interna de frecuencia

Operación libre-de-bloqueo

Alta velocidad de rotación

Aplicaciones: Audio, control de motor y procesado de señal

Especificaciones

Tipo de amplificador: Bajo ruido

Número de Amplificadores: 4

Alimentación de voltaje mínimo: 7 V

Alimentación de voltaje máximo: 36 V

Ancho de banda: 3 MHz

Velocidad de respuesta: 13V / µs

Temperatura de operación mínima: 0 ° C

Temperatura de operación máxima: 70 ° C

Encapsulado: DIP

Número de pines: 14

Nota: El suministro de voltajes de alimentación superiores a 36V para alimentación única o fuera del rango de ±18V para alimentación doble puede causar daños permanentes al dispositivo.

Incluye:

1 x Amplificador Operacional TL074CN (DIP)
