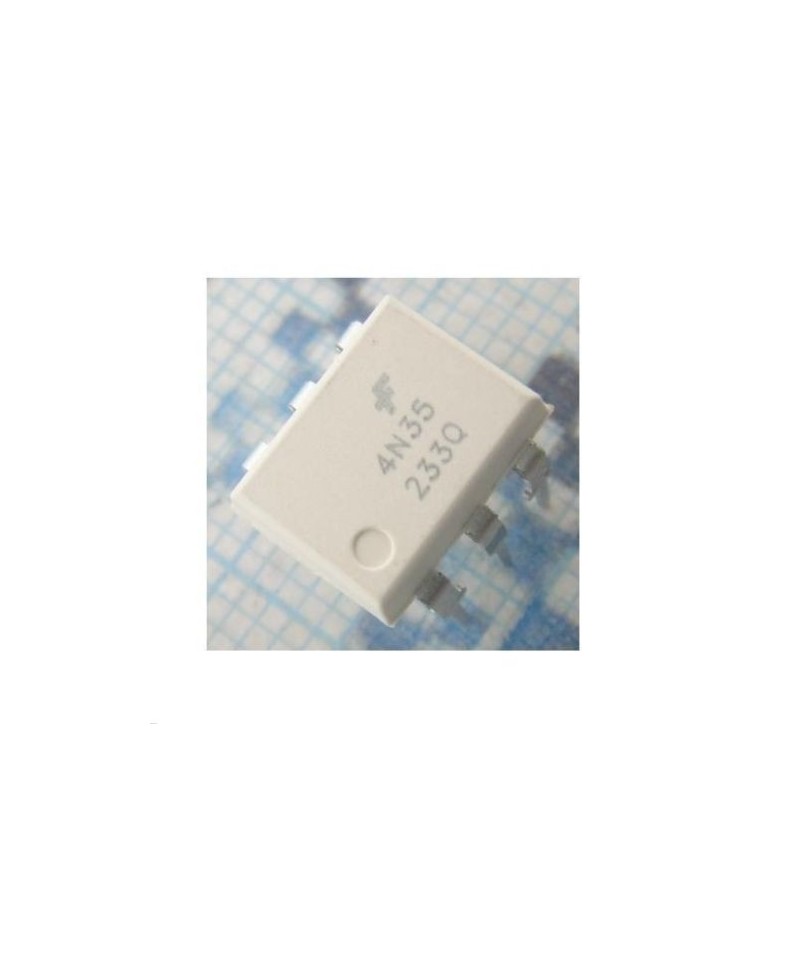

Optoacoplador MOC4N35

Descripción

Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.

El 4N35 es un optoacoplador de salida de fototransistor de 6 pines de 1 canal con conexión de base. El optoacoplador consiste en un LED infrarrojo de arseniuro de galio y un fototransistor NPN de silicio.

Interfaces con familias lógicas comunes

BSI EN 60065: 2002 y EN 60950: 2000 aprobados

FIMKO; EN 60065, EN 60335, EN 60950 certificado no. 25156

Relación de transferencia de corriente mínima de 100%

Tensión de prueba de aislamiento de 5000 Vrms

Corriente directa de 50mA

Un canal solo

Rango de temperatura de funcionamiento de -55 ° C a 100 ° C

Aplicaciones: Procesado de Señal, Administración de Potencia, Comunicaciones y Red

Especificaciones:

Tipo salida optoacoplador: Phototransistor

Número de canales: 1

Tensión de aislamiento: 5.3 kV

Corriente directa máxima IF: 50 mA

Voltaje de colector emisor V(br) ceo: 80 V

Encapsulado: DIP

Número de pines: 6

Sustituto:

NTE3041, 4N36, 4N37, H11A1, CNY17-1, CNY17-2, CNY17-3

contenido:

1 x Optoacoplador MOC4N35
