Descripción:

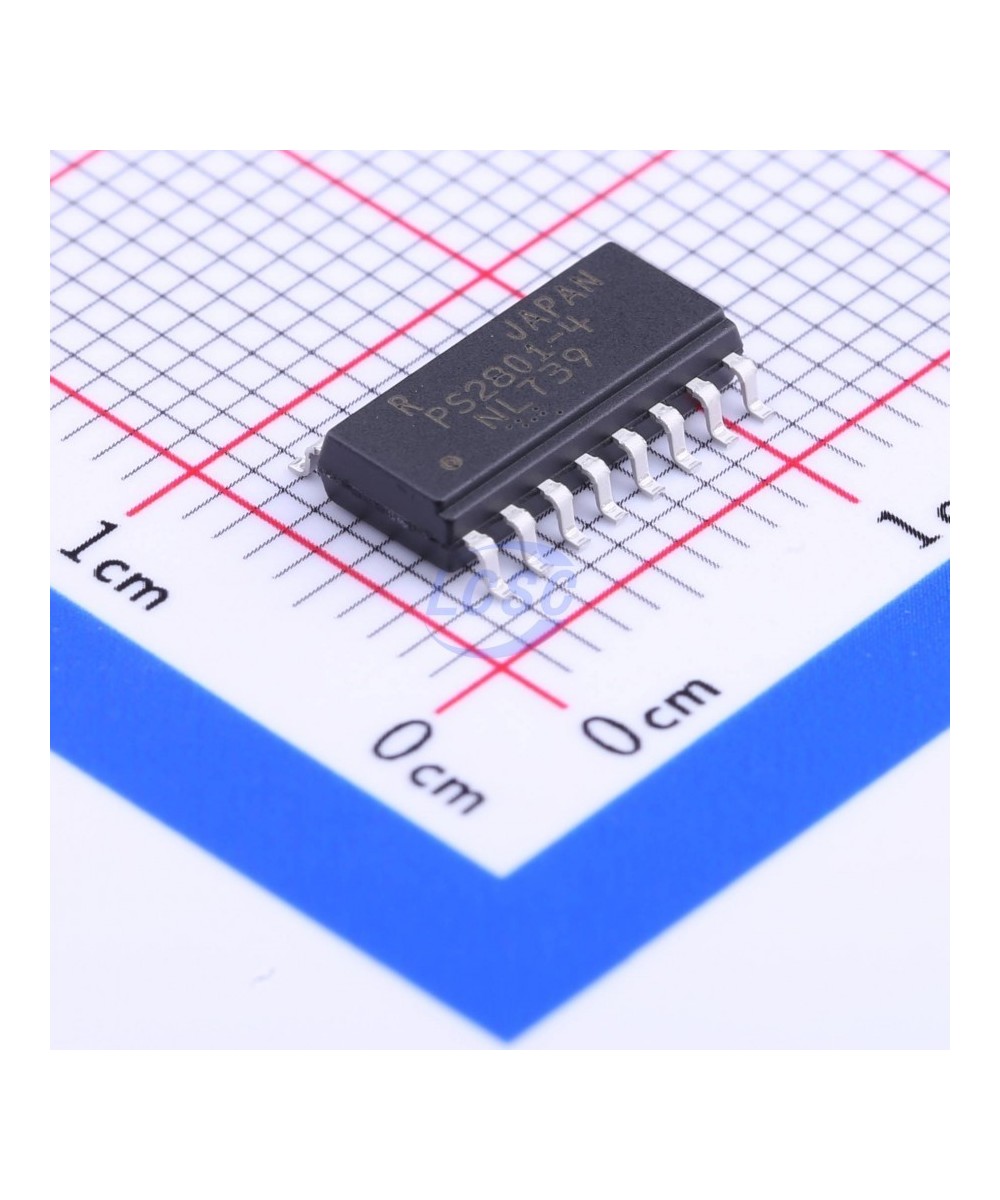

El PS2801-4 son aisladores acoplados ópticamente que contienen un diodo emisor de luz GaAs y un NPN fototransistor de silicio en un SOP de plástico para aplicaciones de alta densidad.
Este paquete tiene efecto escudo para cortar la luz ambiental.
Número de parte: PS2801-4
Descripción: OPTOISO 2.5KV 4CH TRANS 16-SSOP
Voltaje - Salida Máx. 80V
Voltaje - Aislamiento 2500Vrms
Voltaje: directo Vf típico 1,1 V
Saturación de Vce Máx. 300mV
Tiempo de subida/bajada típico 3 us, 5 µs

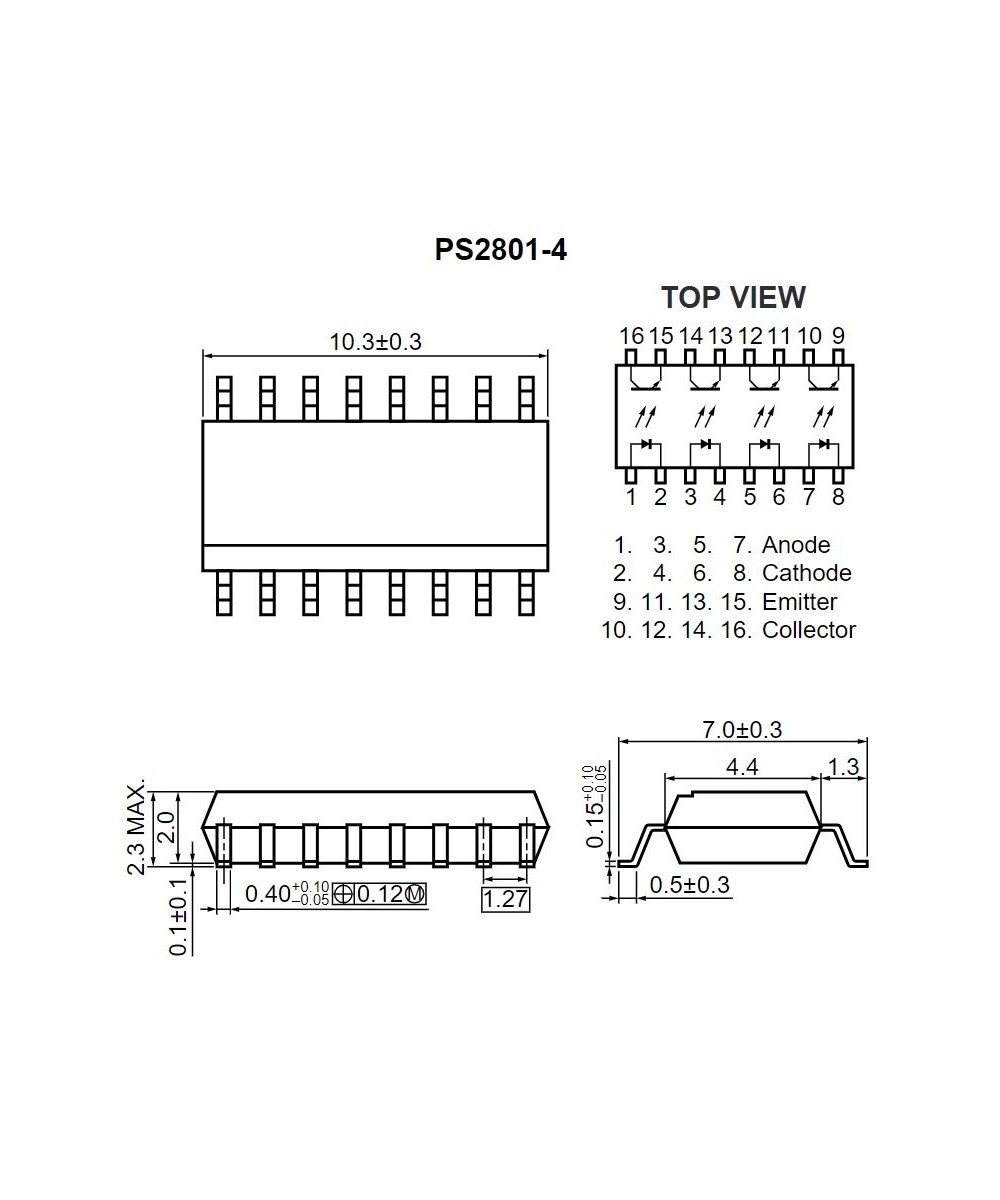

Paquete/caja 16-SOIC 0,173 pulg, 4,40 mm de ancho
Transistor de tipo de salida
Temperatura de funcionamiento -55C - 100C
Número de canales 4
Tipo de montaje Montaje en superficie
Tipo de entrada CC
Relación de transferencia de corriente Min 80 por ciento a 5mA
Relación de transferencia de corriente máx. 600 por ciento a 5mA
Corriente - Salida / Canal 50mA
Corriente - CC directa si máx. 50 mA
