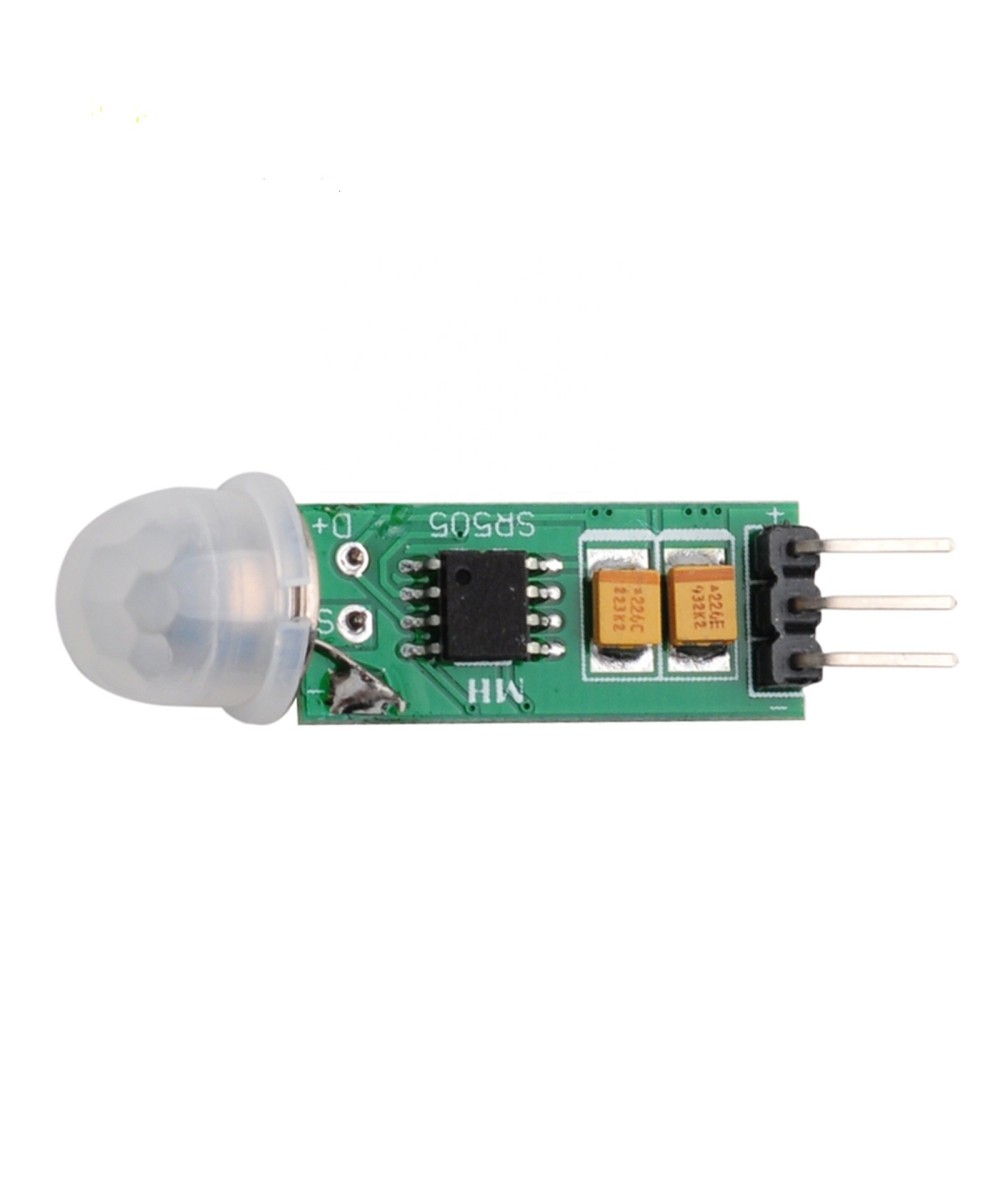

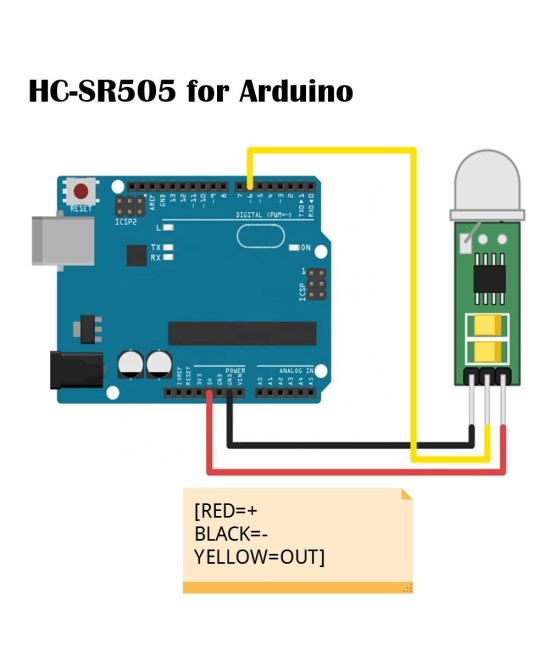

Sensor de Movimiento PIR HC-SR505

Parámetros del producto: Amplio voltaje de trabajo: DC4.5V-20V, distancia de inducción: menor o igual a 3m/118in, micro energía: la corriente inactiva es inferior a 50 microamperios, especialmente adecuado para productos de control automático alimentados por baterías secas.

Características: El módulo de inducción del cuerpo humano pequeño HC-SR505 es un producto de control automático basado en tecnología infrarroja, con alta sensibilidad, fuerte confiabilidad, tamaño pequeño y modo de trabajo de bajo voltaje.

Inducción automática: Cuando el cuerpo humano entra en su rango de detección, emite un nivel alto, y cuando una persona abandona el rango de detección, retrasa automáticamente el nivel alto y emite un nivel bajo.

Aplicación: Ampliamente utilizado en varios equipos eléctricos de inducción automática, juguetes de inducción del cuerpo humano, lámparas de inducción del cuerpo humano, especialmente productos de control automático alimentados por baterías.

Sensor PIR Infrarojo basado en el chip EG4001

Rango detección: (0.3-3m)

Ángulo Detección: 100°

Retardo: Modificando el condensador Ct dividiendo Tosc (in uS)/10

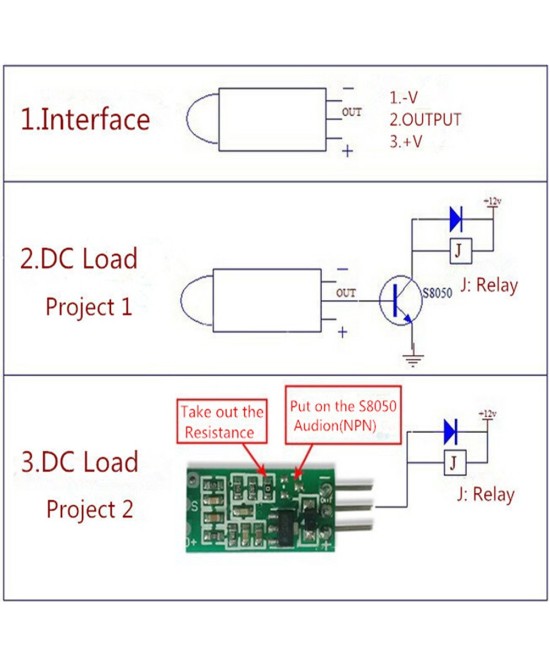

Salida: alto nivel, H = 3,3 V, L = 0 V.

Medidas: 10x23mm; Lente: 10mm

Fuente de alimentación DC: 4,5V-20V.

Corriente en reposo: 60 uA.

1. El nivel alto de salida es ajustable, de 0.11 a XX minutos modificando el valor de un condensador Ct

2. El tiempo de disparo es de 2,5 segundos, se puede cambiar una resistencia para ese tiempo.

3. El tiempo de salida es: nivel alto nivel durante 2 segundos después de encendido, a continuación, baja y pasa a espera.

estado.

4. El módulo no funciona durante el día, solo en estado de oscuridad.

Ajuste del Retardo

La frecuencia del oscilador está programada por los valores seleccionados para los componentes de tiempo RT y CT

El condensador CT se carga desde el VDD a través de la resistencia RT a aproximadamente 0,6 Vdd y se descarga a 0,4 Vdd mediante una resistencia de reducción interna de 20 KΩ.

La frecuencia aproximada del oscilador está determinada por: Tosc = 0.4RTCT

RT

RT − 20K

(La unidad de resistencia es KΩ, el condensador es nF, Tosc es uS) y f = 1 / Tosc.

por ejemplo, RT = 100K, CT = 1nF, Tosc = 0.4 * 100 * 1 * 1.25 = 50uS, f = 1 / T = 20KHz.

Al elegir la resistencia de pull-up RT, la resistencia debe ser superior a 100 K.
