Descripcion:

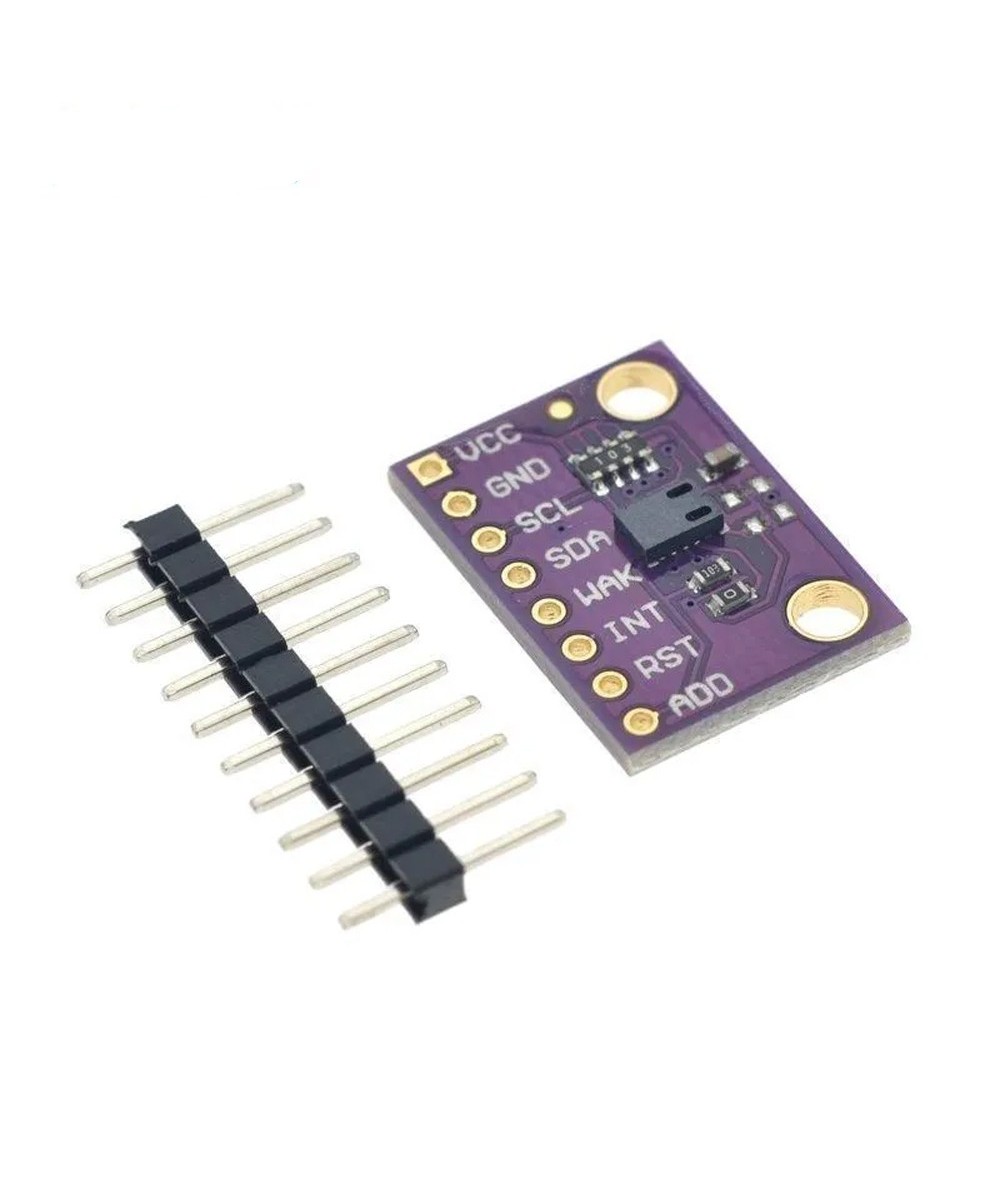

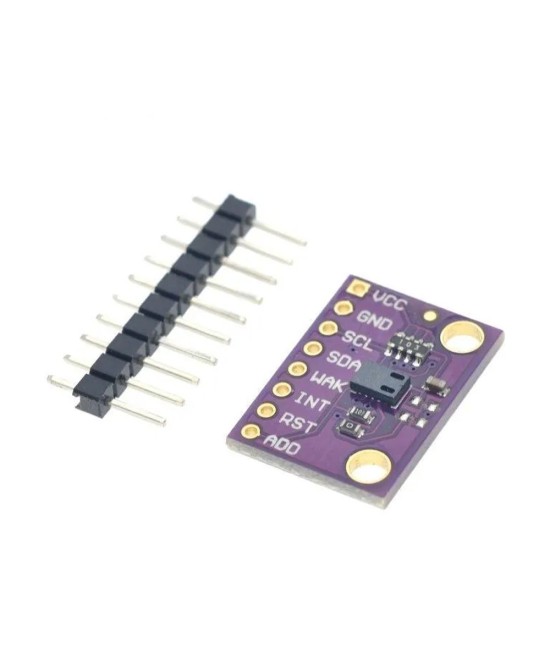

El CJMCU-811 es un módulo basado en el chip CCS811, usado para monitoreo de calidad del aire interior, técnicamente no mide CO₂ real directamente: entrega una lectura de eCO₂, es decir, CO₂ equivalente calculado a partir de compuestos orgánicos volátiles en el aire. También mide TVOC, que significa Total Volatile Organic Compounds o compuestos orgánicos volátiles totales.
| Característica | Detalle |
|---|---|
| Chip principal | CCS811 |
| Módulo común | CJMCU-811 |
| Tipo de sensor | Sensor digital de calidad de aire / VOC |
| Parámetros medidos | eCO₂ y TVOC |
| Rango eCO₂ | 400 a 8192 ppm |
| Rango TVOC | 0 a 1187 ppb |
| Comunicación | I²C |
| Dirección I²C | 0x5A por defecto / 0x5B opcional |
| Voltaje del chip | 1.8 V a 3.6 V |
| Voltaje del módulo, según versión | Algunas placas aceptan 3.3 V o 5 V si tienen regulador |
| Consumo activo aprox. | Hasta 30 mA según modo |
| Modos de medición | 1 s, 10 s, 60 s, 250 ms y modo reposo |
| Calentamiento recomendado | Aproximadamente 20 minutos para lecturas estables |
| Burn-in inicial | 48 horas recomendado la primera vez |
| Interfaz de salida | Datos digitales, no salida analógica |
Los rangos de 400–8192 ppm para eCO₂ y 0–1187 ppb para TVOC son los más comunes en módulos CCS811 para Arduino y placas similares
El CCS811 integra un sensor tipo MOX, es decir, óxido metálico, junto con un pequeño microcontrolador interno que procesa la señal y entrega los datos por I²C. Esto facilita su uso con Arduino, ESP32 y otros microcontroladores porque no se necesita hacer una conversión analógica compleja.
Puede detectar cambios relacionados con vapores o gases de compuestos como alcoholes, aldehídos, cetonas, ácidos orgánicos, aminas e hidrocarburos aromáticos o alifáticos. Por eso sirve más como indicador de calidad de aire que como medidor exacto de un gas específico.
También permite compensación por temperatura y humedad usando un sensor externo, por ejemplo BME280, DHT22, SHT31 o similar. Esto mejora la estabilidad de la lectura porque la humedad y temperatura afectan las mediciones de gases.

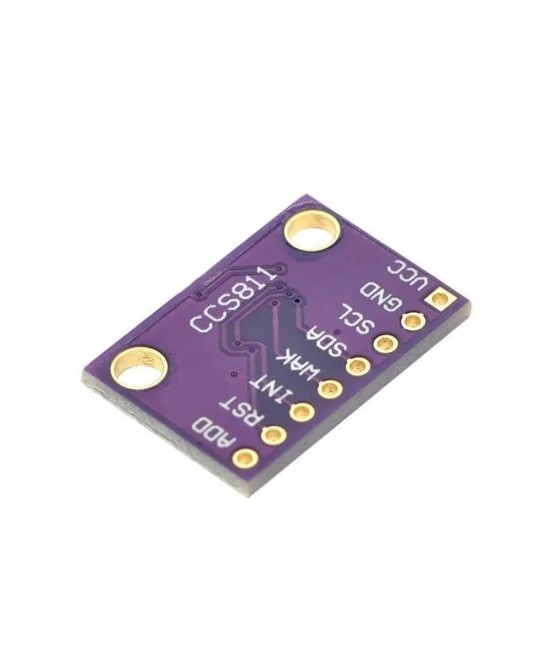

| Pin | Función |
|---|---|
| VCC | Alimentación del módulo |
| GND | Tierra |
| SCL | Reloj I²C |
| SDA | Datos I²C |
| WAK / WAKE | Debe ir a GND para que el sensor responda |
| RST | Reinicio del sensor |
| INT | Interrupción por dato listo o umbral configurado |
| ADDR | Cambia dirección I²C entre 0x5A y 0x5B |
Un detalle importante: en muchos módulos WAKE debe conectarse a GND; si se deja flotando, el sensor puede no responder por I²C.
Este sensor se usa principalmente en:
| Aplicación | Uso |
|---|---|
| Monitoreo de calidad de aire interior | Detectar aire cargado, mala ventilación o presencia de VOC |
| Purificadores de aire | Activar ventilación o filtrado según la calidad del aire |
| Sistemas HVAC | Control de ventilación en oficinas, aulas o habitaciones |
| Proyectos Arduino / ESP32 | Estaciones ambientales, IoT, domótica |
| Alarmas de concentración | Activar aviso cuando eCO₂ o TVOC supera cierto nivel |
| Equipos portátiles | Medidores pequeños de calidad de aire |
DFRobot también lo presenta para aplicaciones como detección de calidad de aire, purificadores y sistemas de ventilación.
