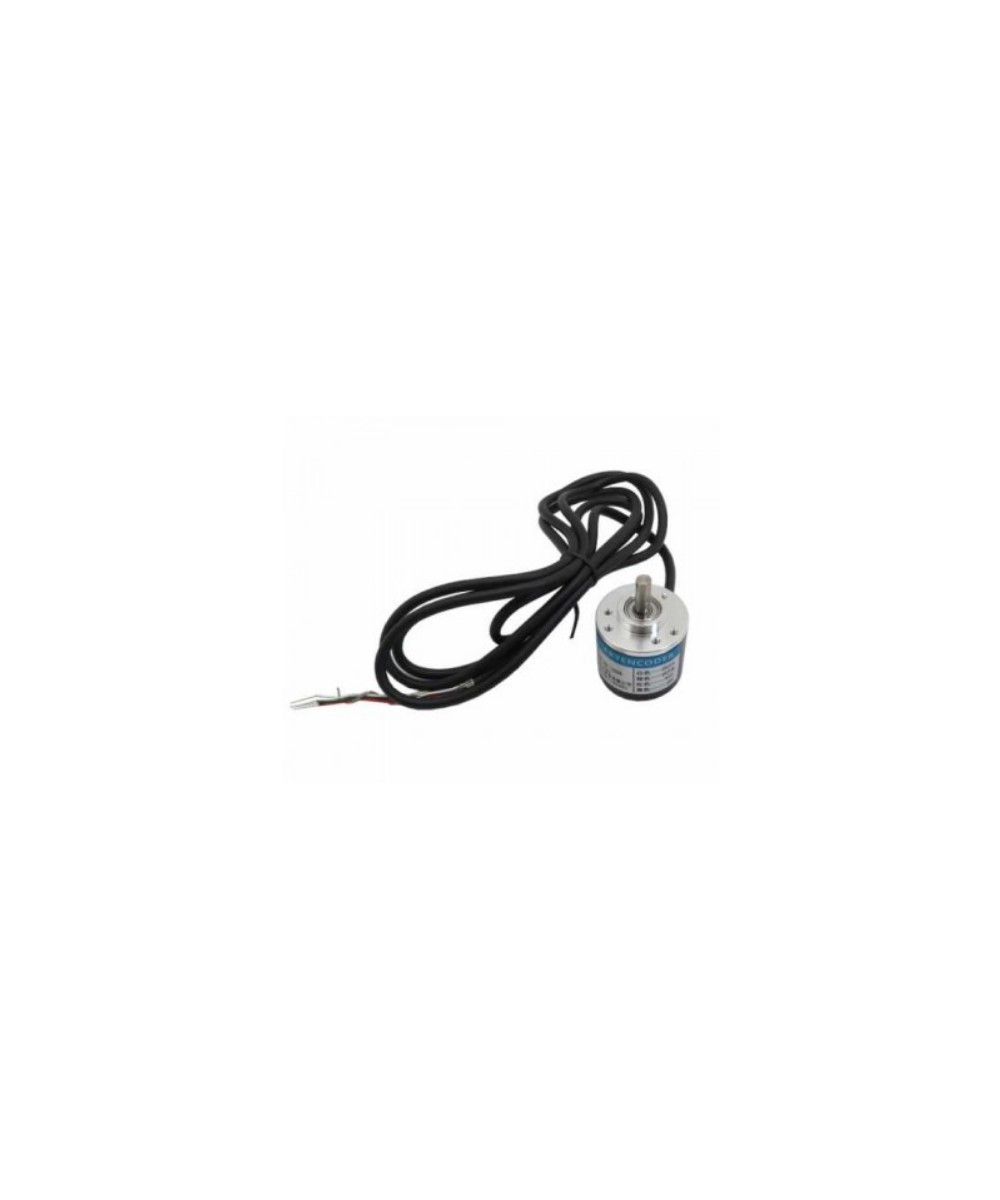

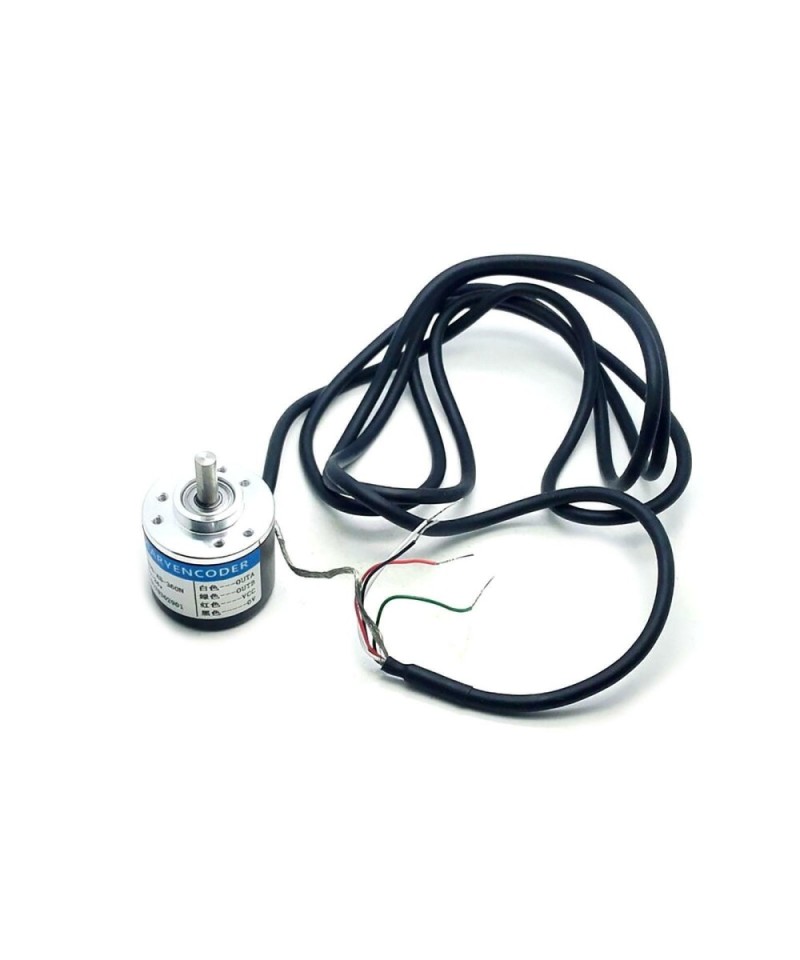

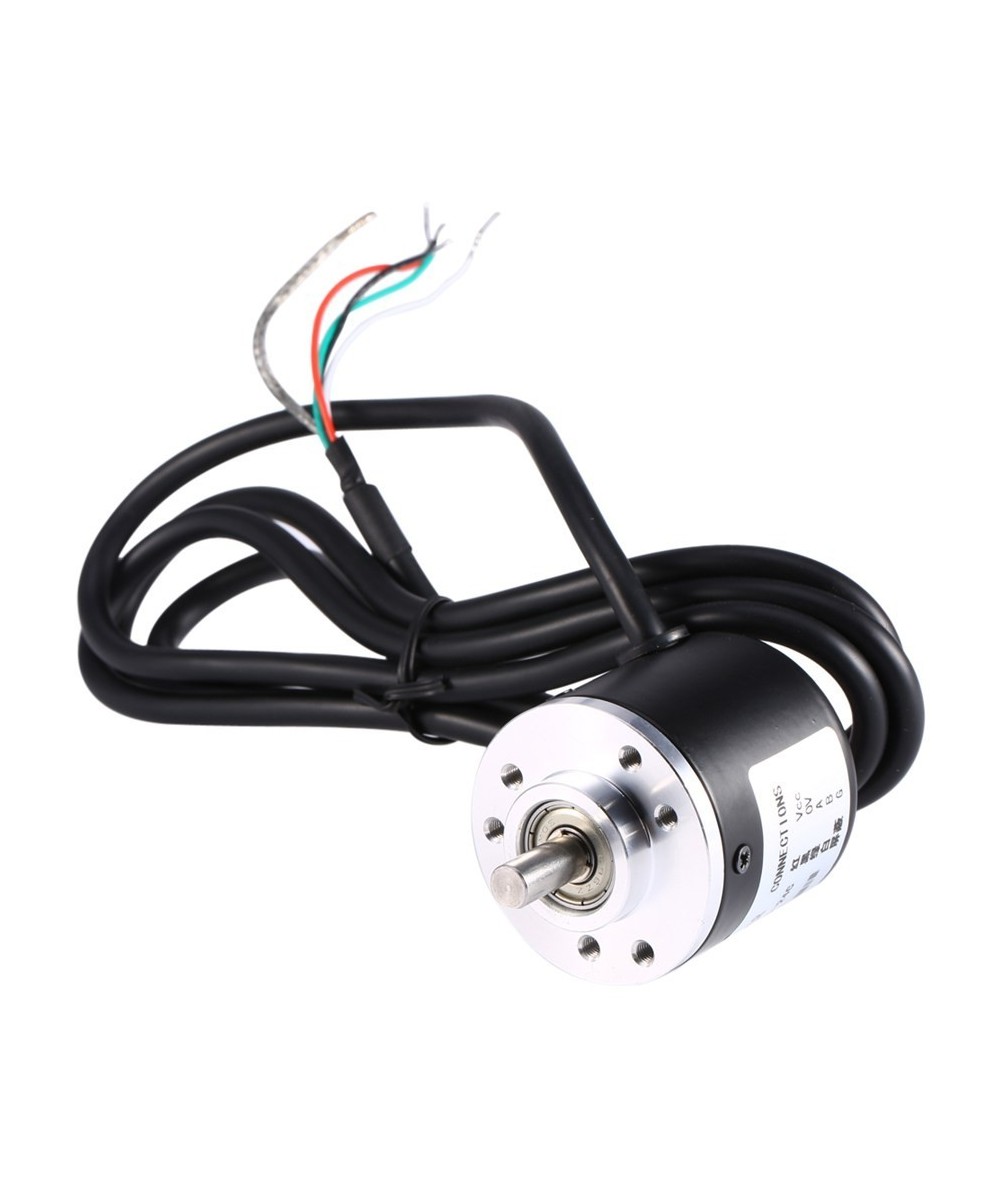

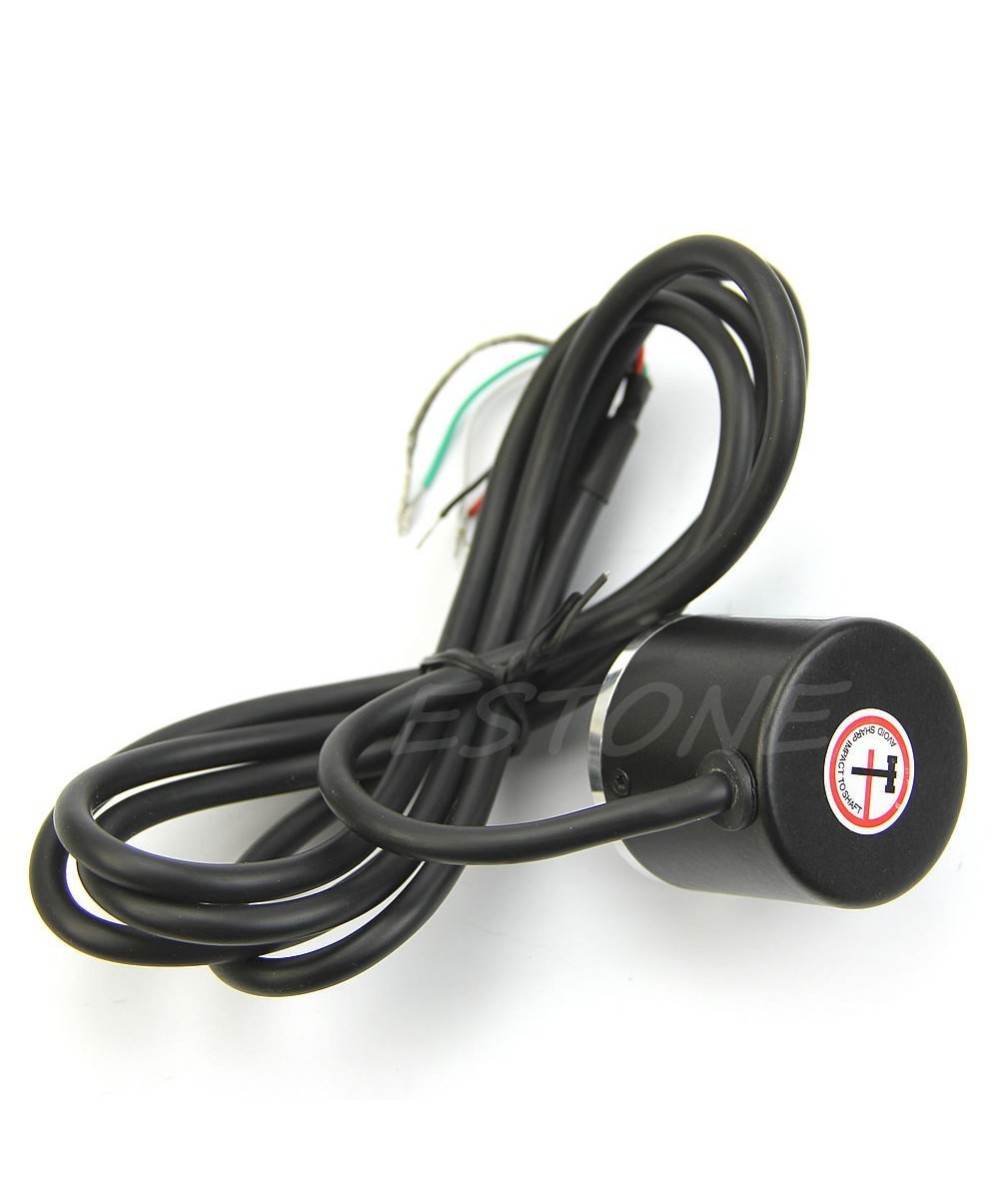

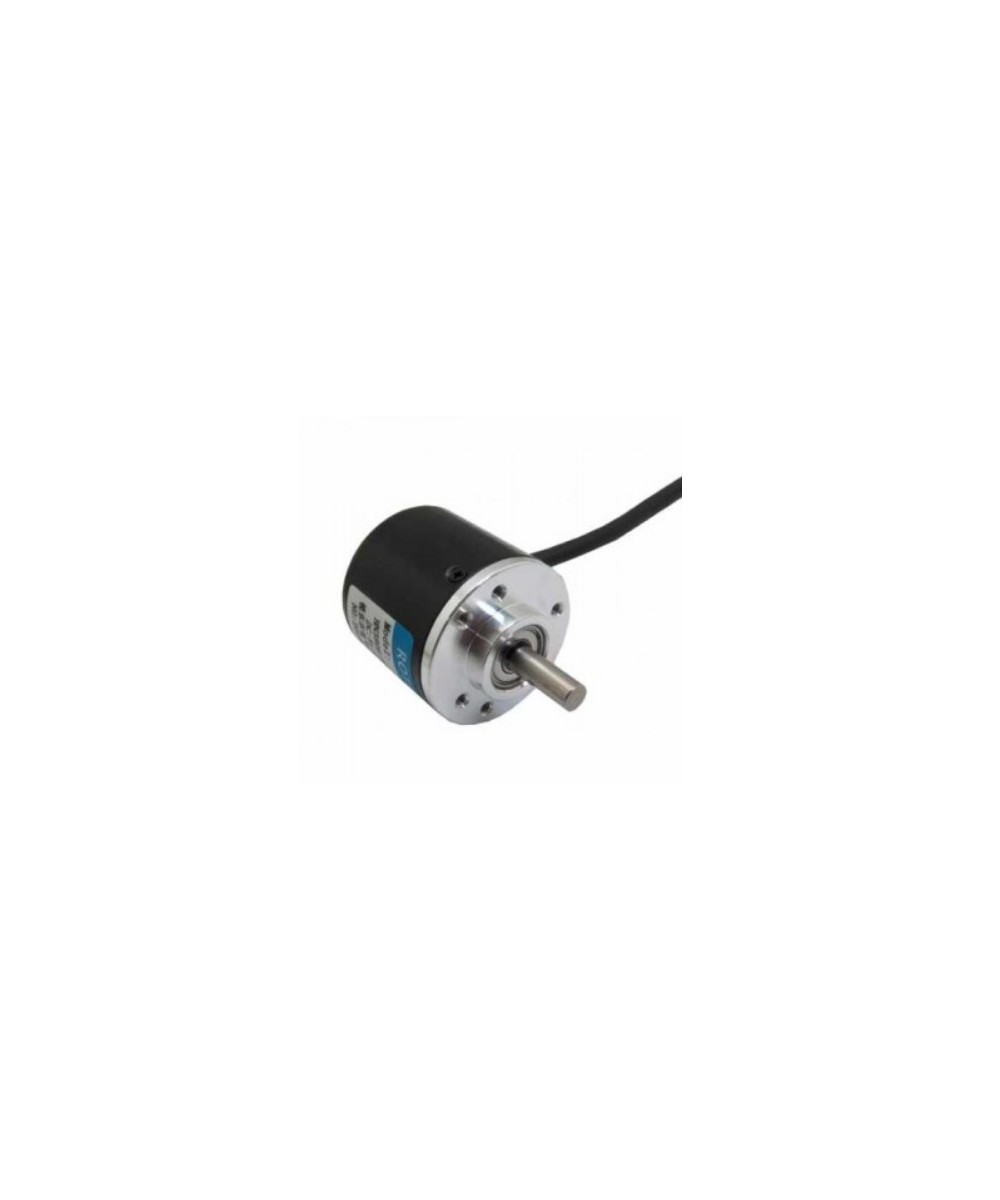

Codificador rotativo incremental HN3806-AB-360F 5-24V

El codificador rotatorio fotoeléctrico incremental AB de dos fases NPN [5V-24V] es un codificador rotatorio incremental de dos fases AB, que se puede utilizar para detectar y medir la posición o la velocidad de rotación de un objeto, según su grado de locomoción angular. Un codificador rotatorio, conocido como codificador de eje, es un transductor electromecánico, para convertir la posición angular o locomoción en una señal eléctrica (señal digital o analógica). Este transductor utiliza tecnología de detección óptica, que brinda los resultados más precisos con alta resolución. Este codificador incremental convierte la posición angular de su rotor en una serie (AB de dos fases) de ondas cuadradas, utilizando un disco de rejilla giratorio y un optoacoplador.

Este codificador HN3806 se puede utilizar para detectar y medir el ángulo, la velocidad, la longitud y la aceleración de los objetos deseados, lo que es útil para el control inteligente de cualquier desplazamiento y longitud fija en la máquina CNC, retroalimentación del motor y cualquier sistema de control de bucle cerrado. . Este codificador se basa en una construcción metálica, por lo que es resistente y rígido, ideal para condiciones industriales estresantes como perforación de pozos de petróleo, control de máquinas industriales, automatización agrícola, control de procesos web, robótica, ascensores, equipos de construcción, grúas, etc. en.

Características:

Modelo: HN3806-AB

Número de pulso: 360

Fuente de energía: DC 5-24V

Diámetro del eje: 6 mm

Diámetro exterior: 38 mm

Salida: circuito de pulso ortogonal rectangular de salida de 2 fases AB, la salida para el tipo de salida de colector abierto NPN

Velocidad mecánica máxima: 5000 R / min

Frecuencia de respuesta: 30 KHz.

Longitud del cable: 2 metros

Uso:

Para medir la velocidad de rotación del objeto, el ángulo, la aceleración y las medidas de longitud.

Adecuado para el control inteligente de varias mediciones de desplazamiento, máquina automática, controlador de longitud de corte de acero

Conexion:

Verde = fase A, blanco = fase B, rojo = potencia Vcc +, negro = V0

Contenido:

1 x Codificador rotativo incremental
