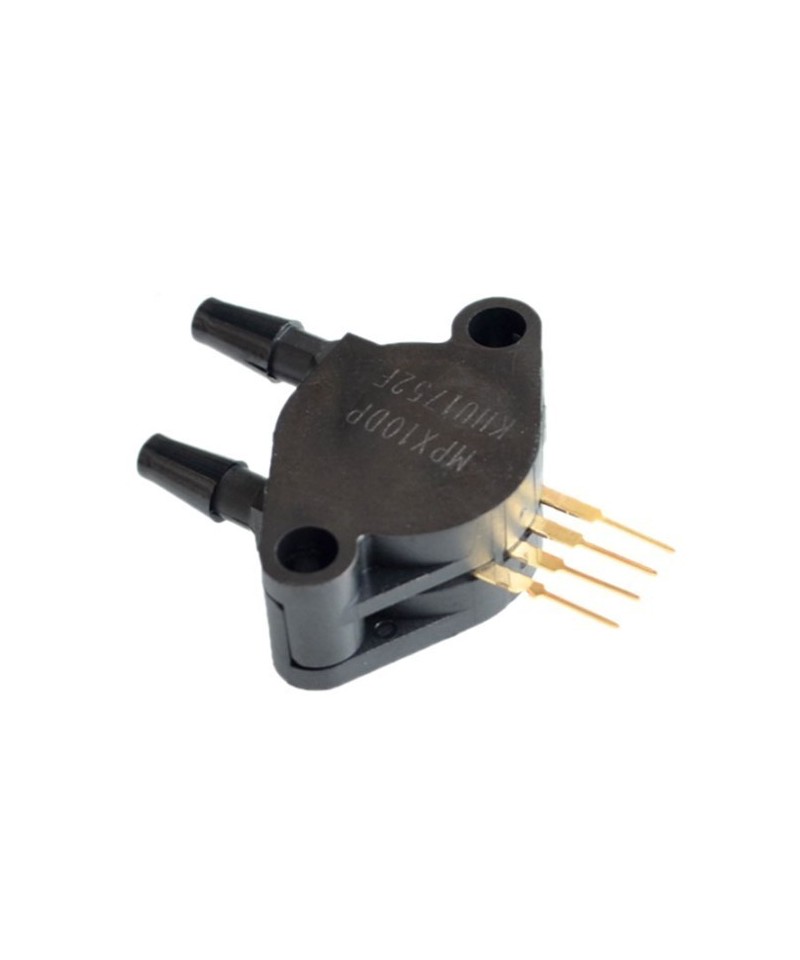

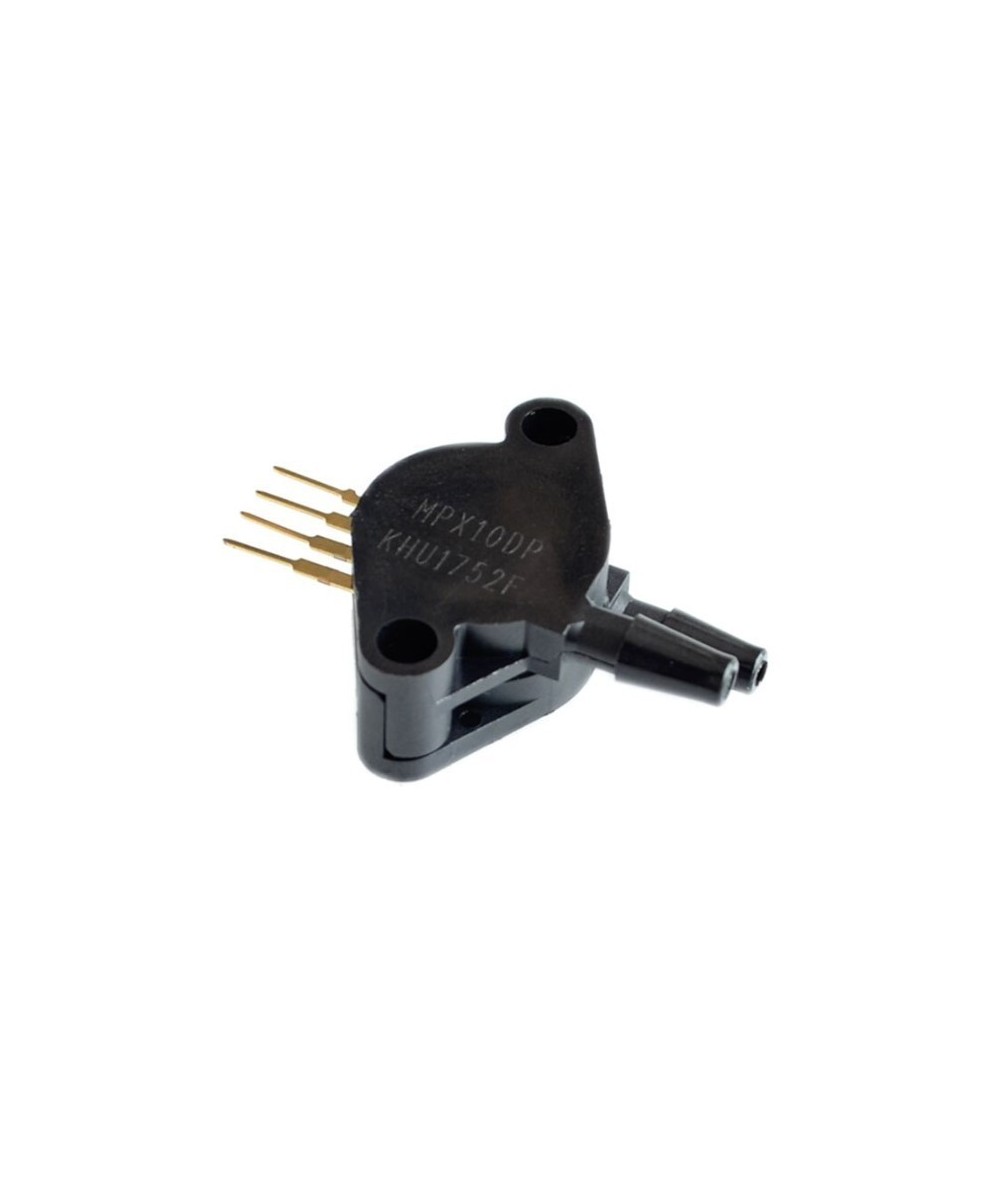

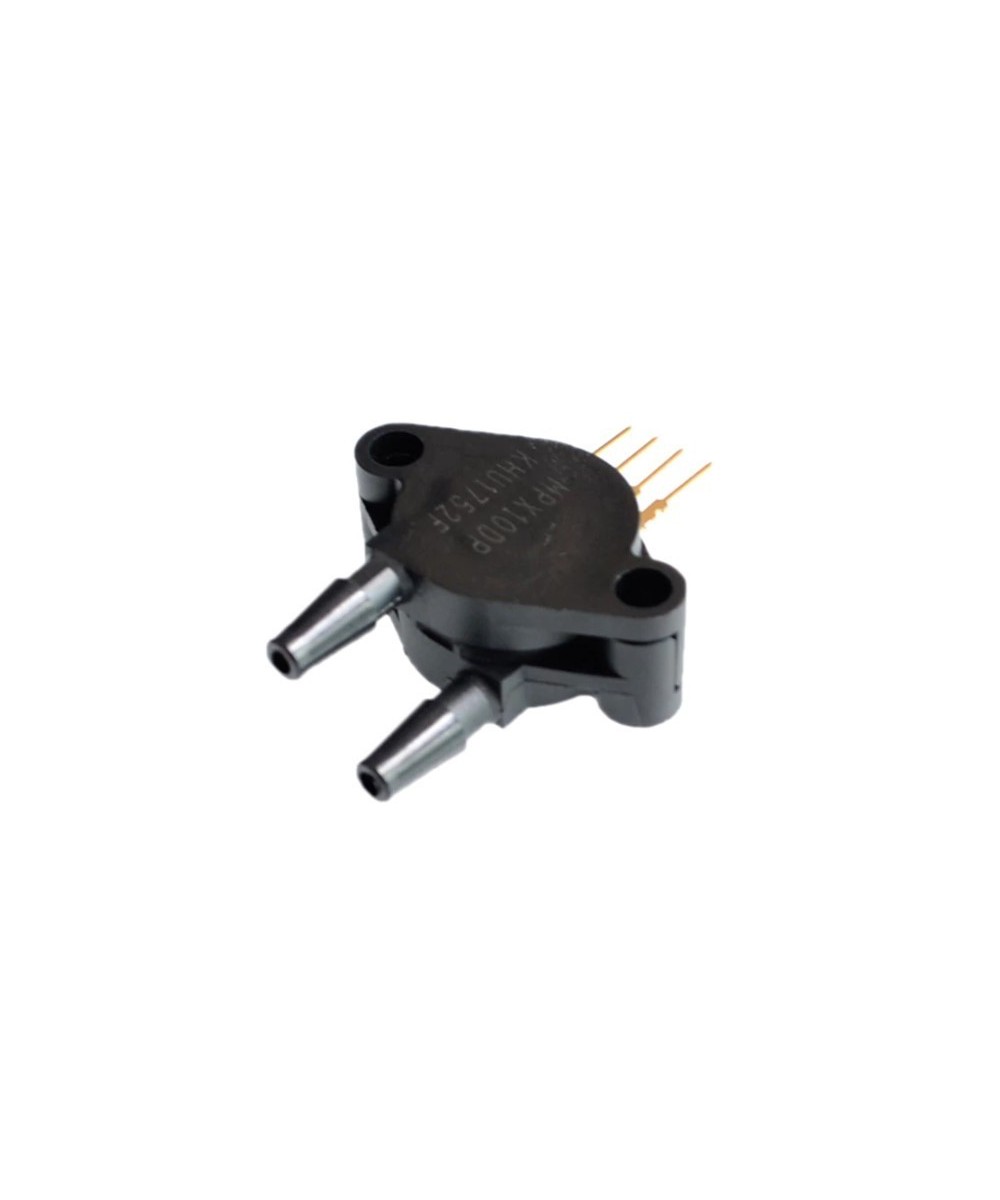

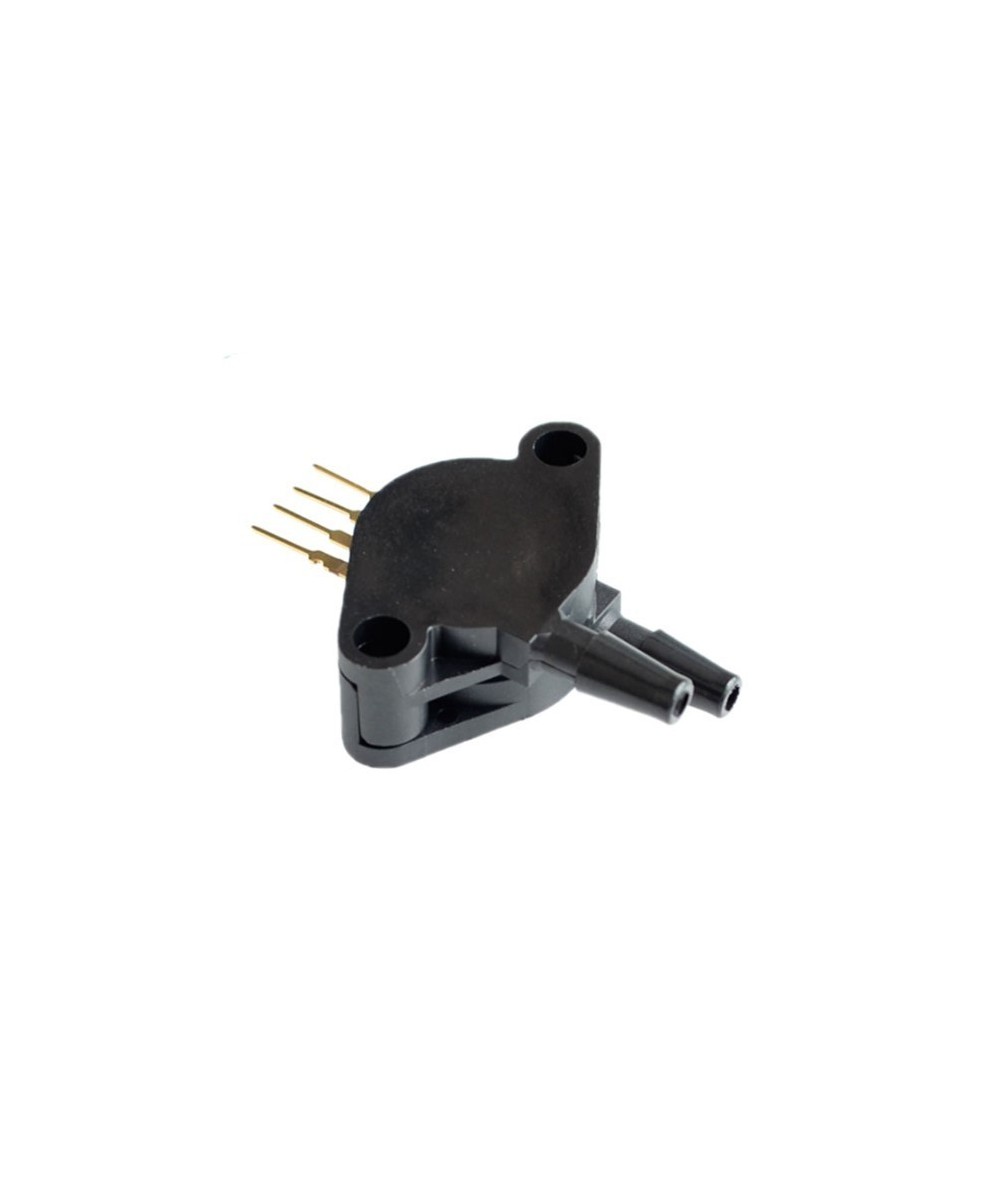

Sensor de presión MPX10DP ZIP-4

Descripcion:

Sensor de presión piezorresistivo (principio de transductores resistivos) de silicio el cual proporciona una salida de tensión muy precisa y lineal, la salida diferencial de voltaje es directamente proporcional a la diferencia de presión aplicada, es decir, a cualquier cambio en el valor medido se traduce en un cambio de resistencia.

Para llevar a cabo la medición de presión se implementa el puente de Wheatstone, siendo el circuito de detección para este transductor. Dependiendo de la aplicación a llevar a cabo se pueden usar amplificadores operacionales para acondicionar la señal obtenida por el sensor y pueda ser debidamente procesada.

Características: 0 a 10 kPa (0 a 1.45 psi)

 Usos:

• Control de Movimiento de Aire

• Sistemas de Control Ambiental

• Indicadores de nivel

• Detección de Fugas

• Instrumentación Médica

• Controles Industriales

•  Sistemas de control neumático

• Robótica

Especificaciones:

Voltaje de operación: 3V – 6V

Corriente de operación:  6mA

Rango de presión diferencial: 0kPa – 10kPa

Escalización: 20mV – 50mV

Tiempo de respuesta: 1ms

Offset: 0mV – 35mV

Sensibilidad: 3.5mV/kPa

Temperatura de operación: -40°C – 125°C

Contenido:

1 x Sensor de presión MPX10DP ZIP-4
