Descripción:

El AD9833 es un generador de forma de onda programable de baja potencia capaz de producir salidas de onda sinusoidal, triangular y cuadrada. La generación de formas de onda es necesaria en varios tipos de aplicaciones de detección, actuación y reflectometría en el dominio del tiempo (TDR). La frecuencia y la fase de salida son programables por software, lo que permite un ajuste sencillo. No se necesitan componentes externos. Los registros de frecuencia tienen 28 bits de ancho: con una velocidad de reloj de 25 MHz, se puede lograr una resolución de 0,1 Hz; con una frecuencia de reloj de 1 MHz, el AD9833 se puede ajustar a una resolución de 0,004 Hz

El AD9833 tiene una interfaz serial estándar que permite que la pieza se conecte directamente con varios microprocesadores. El dispositivo utiliza un reloj serie externo para escribir los datos o controlar la información en el dispositivo.

El AD9833 se escribe a través de una interfaz serial de 3 hilos. Esta interfaz en serie funciona a velocidades de reloj de hasta 40 MHz y es compatible con los estándares de DSP y microcontroladores. El dispositivo funciona con una fuente de alimentación de 2,3 V a 5,5 V

El AD9833 tiene una función de apagado (SLEEP). Esto permite que las secciones del dispositivo que no se están utilizando se apaguen, lo que minimiza el consumo de corriente de la parte, por ejemplo, el DAC se puede apagar cuando se genera una salida de reloj.

Características:

    Frecuencia y fase programables digitalmente

    Consumo de energía de 12,65 mW a 3 V

    Rango de frecuencia de salida de 0 MHz a 12,5 MHz

    Resolución de 28 bits: 0,1 Hz a un reloj de referencia de 25 MHz

    Salidas de onda sinusoidal, triangular y cuadrada

    Fuente de alimentación de 2,3 V a 5,5 V

    No se requieren componentes externos

    Interfaz SPI de 3 hilos

    Rango de temperatura ampliado: −40 C a +105 C

    Opción de apagado

    Tasa de actualización: 25 (máx.)

    SALIDA Máximo: 0,65 V

    SALIDA Mínimo: 38mV

    Coeficiente de temperatura VOUT: 200 ℃

    Entrada de alto voltaje: 1,7-2,8 V.

    Bajo voltaje de entrada: 0.5-0.7V

    Corriente de entrada: 10 uA

    Capacitancia de entrada: 3pF

    El rango de temperatura de funcionamiento es de -40 C a +105 C

    Las especificaciones típicas de temperatura son a 25C

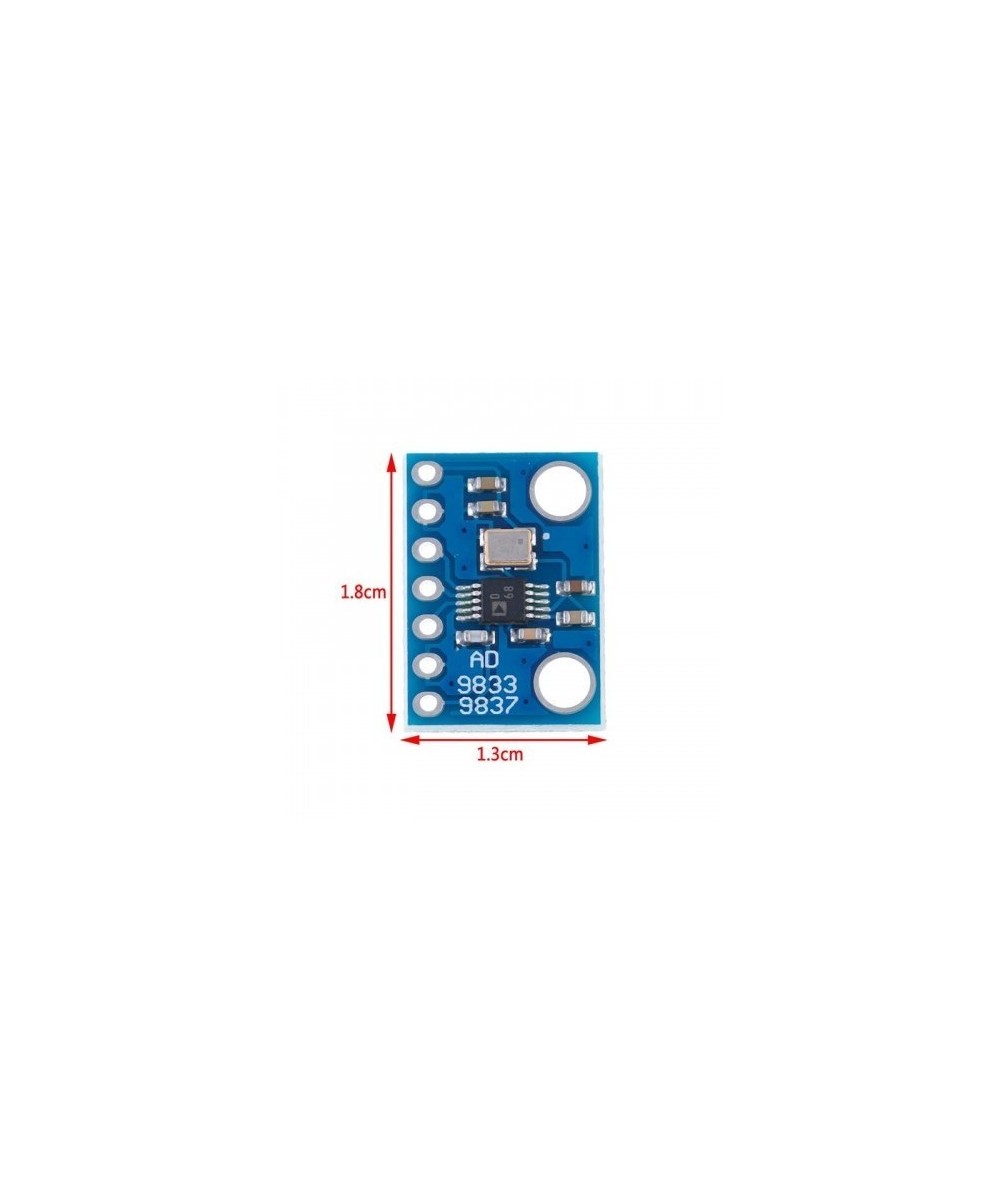

    Tamaño: 17*12mm/0,66*0,47"

    Contenido:

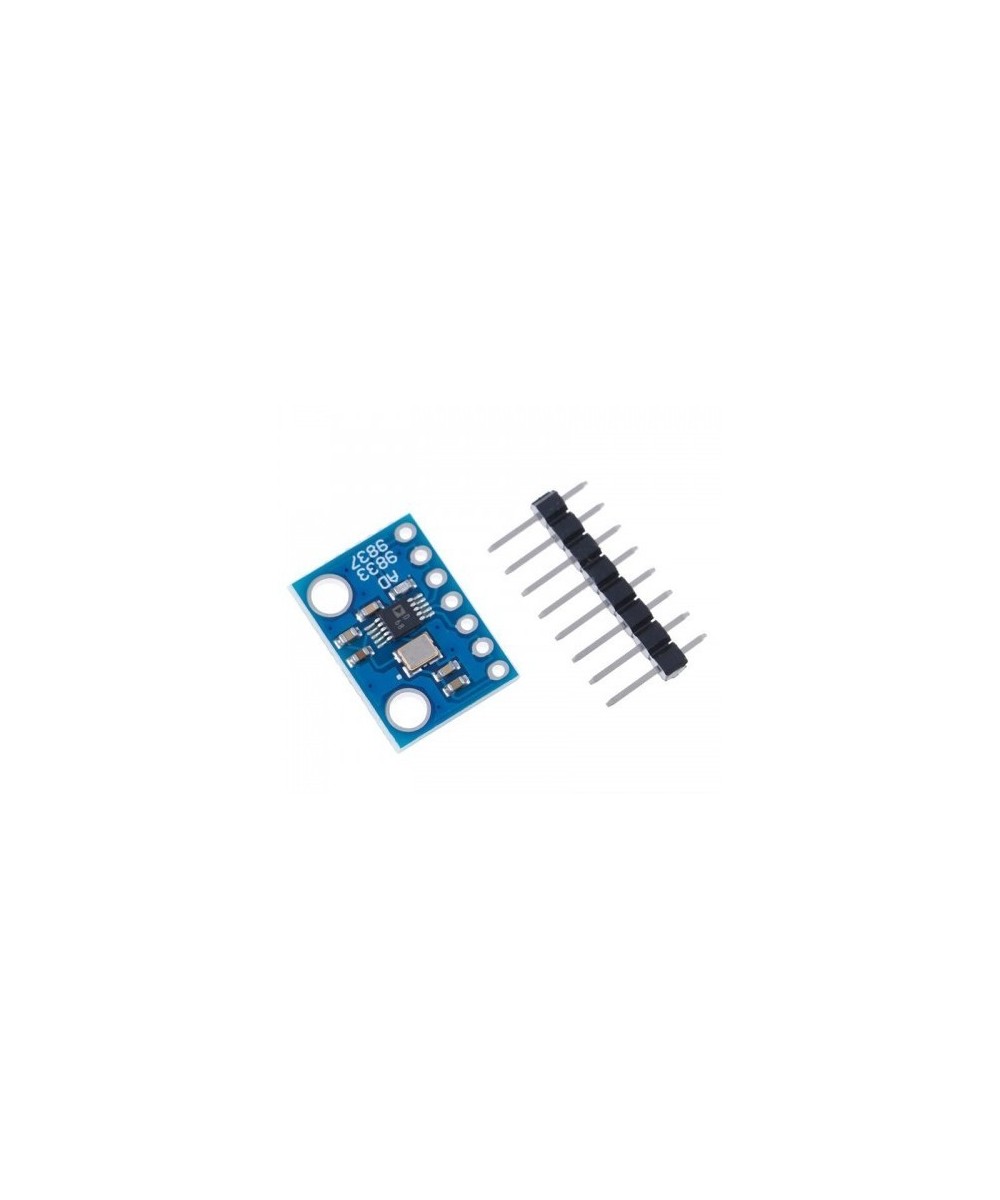

    1 x Modulo generador de señales AD9833 DDS de onda cuadrada, triangular y sinusoidal
