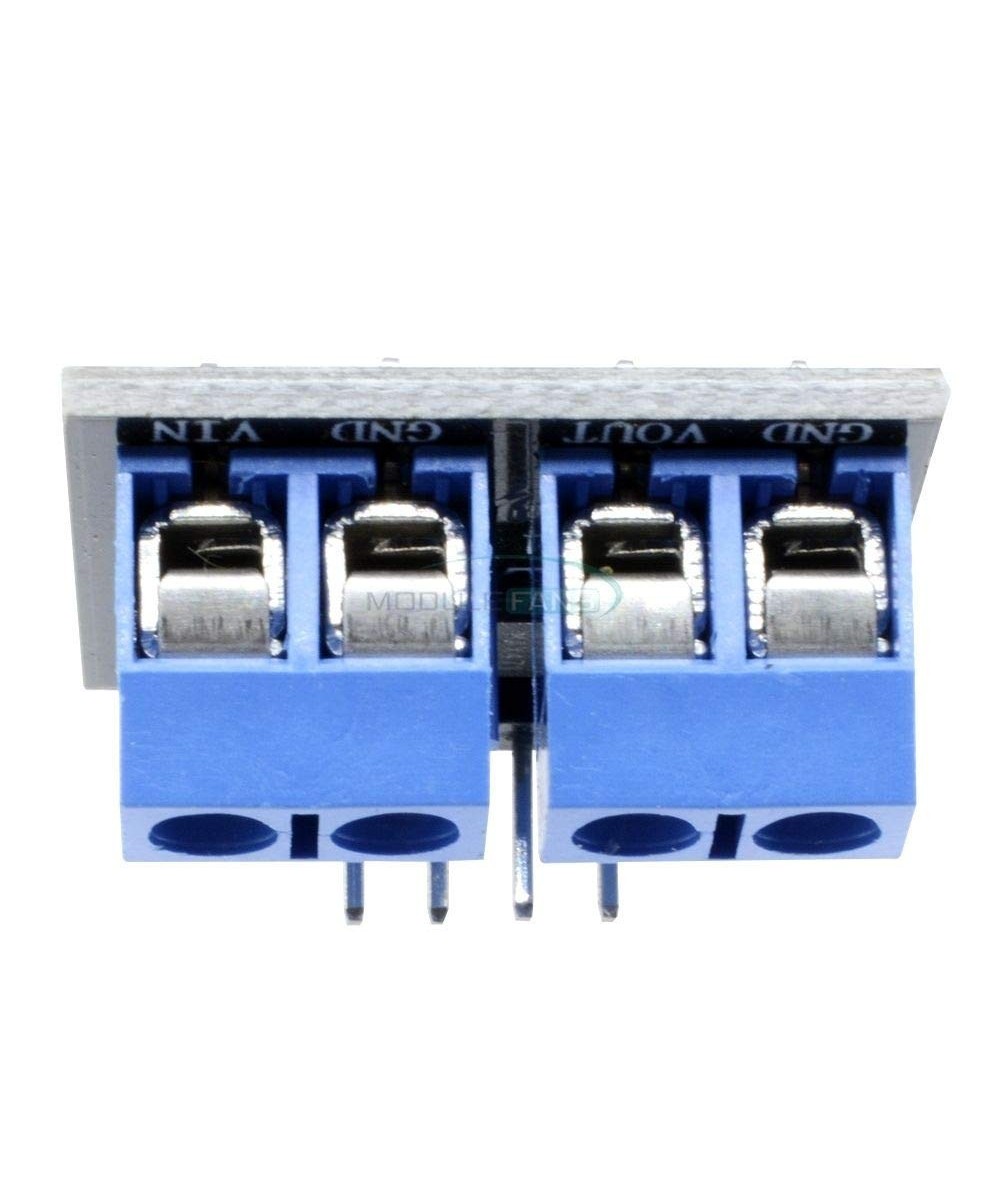

Descripción:
Este módulo se puede utilizar para probar la corriente y el voltaje.
El principio de prueba de voltaje basado en el principio de diseño de divisor de voltaje resistivo, puede hacer que el voltaje de entrada del conector de terminal rojo sea 5 veces más pequeño. para voltaje de entrada analógica Arduino de hasta 5 V, el voltaje de entrada del módulo de detección de voltaje no superior a 5 V x 5 = 25 V (si se utilizan sistemas de 3,3 V, voltaje de entrada no superior a 3,3 V x 5 = 16,5 V). Para chips Arduino AVR tienen 10 bits AD, por lo que este módulo simula una resolución de 0.00489V (5V/1023), por lo que el voltaje mínimo del módulo de detección de voltaje de entrada es 0.00489Vx5=0.02445V.

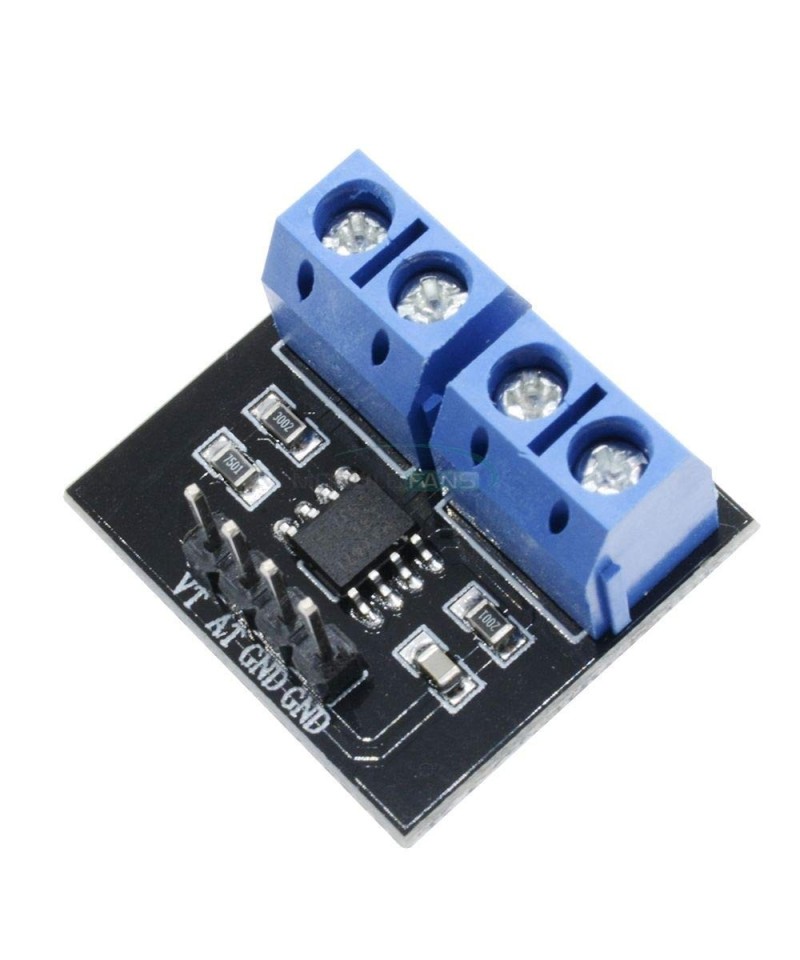

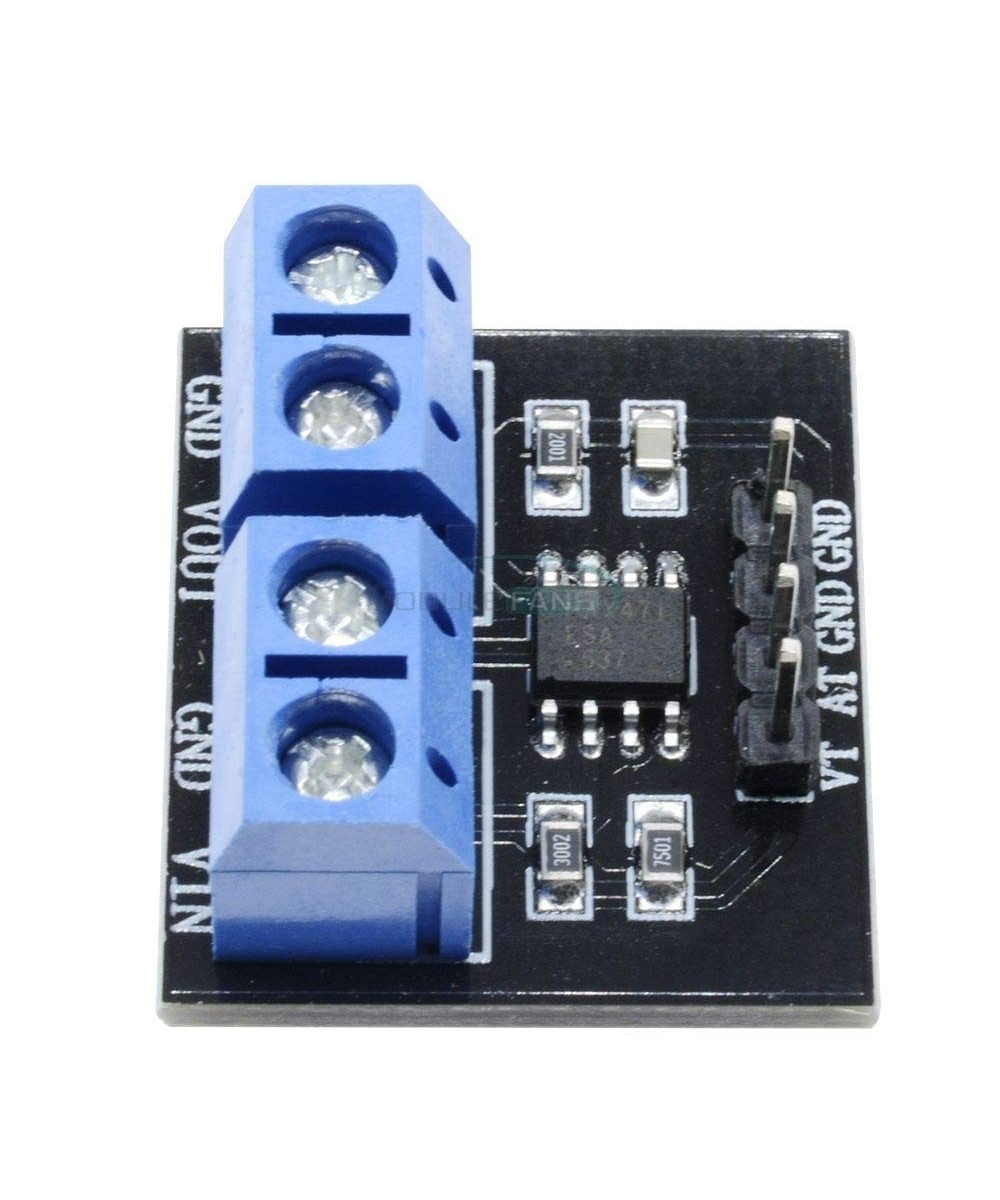

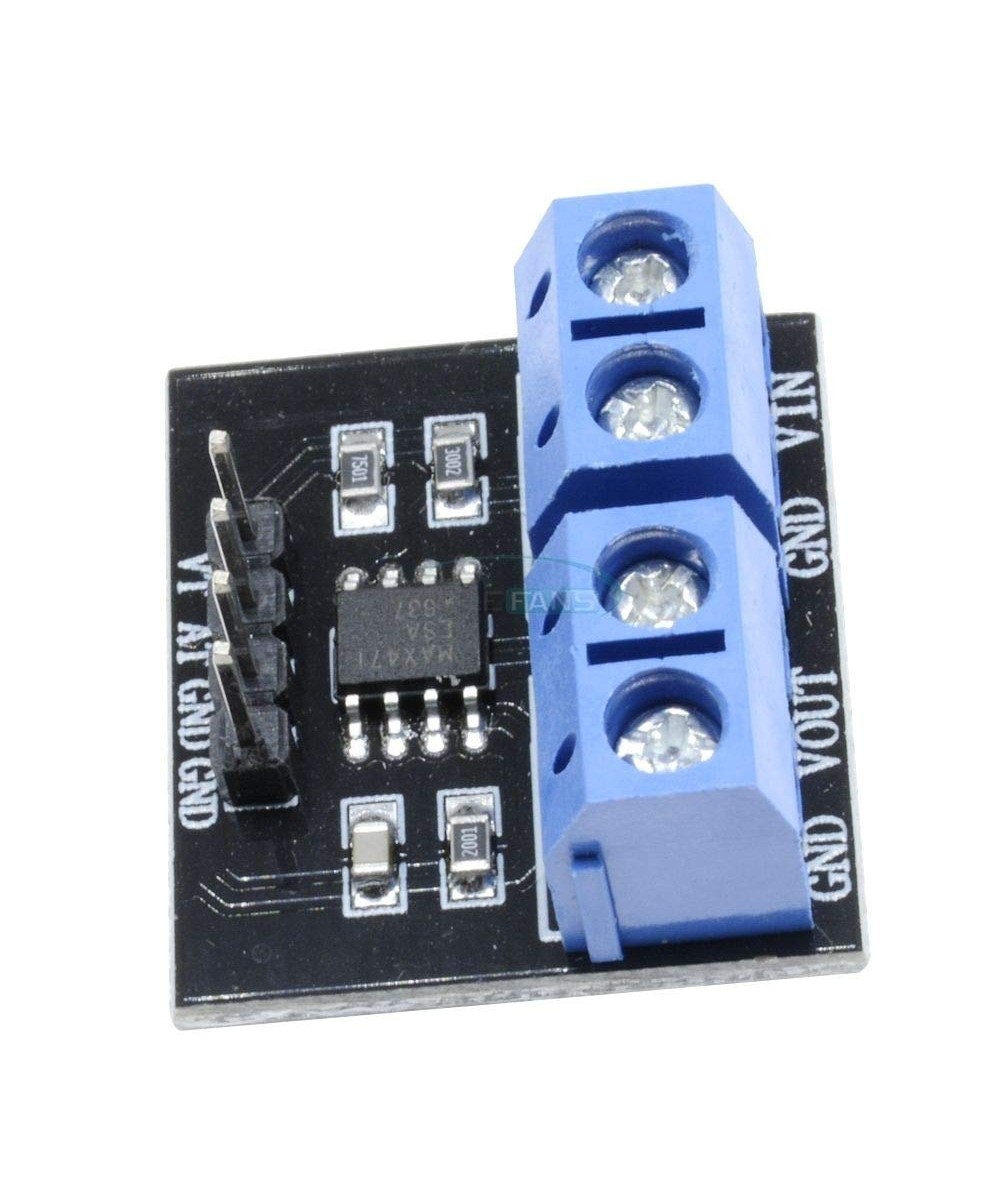

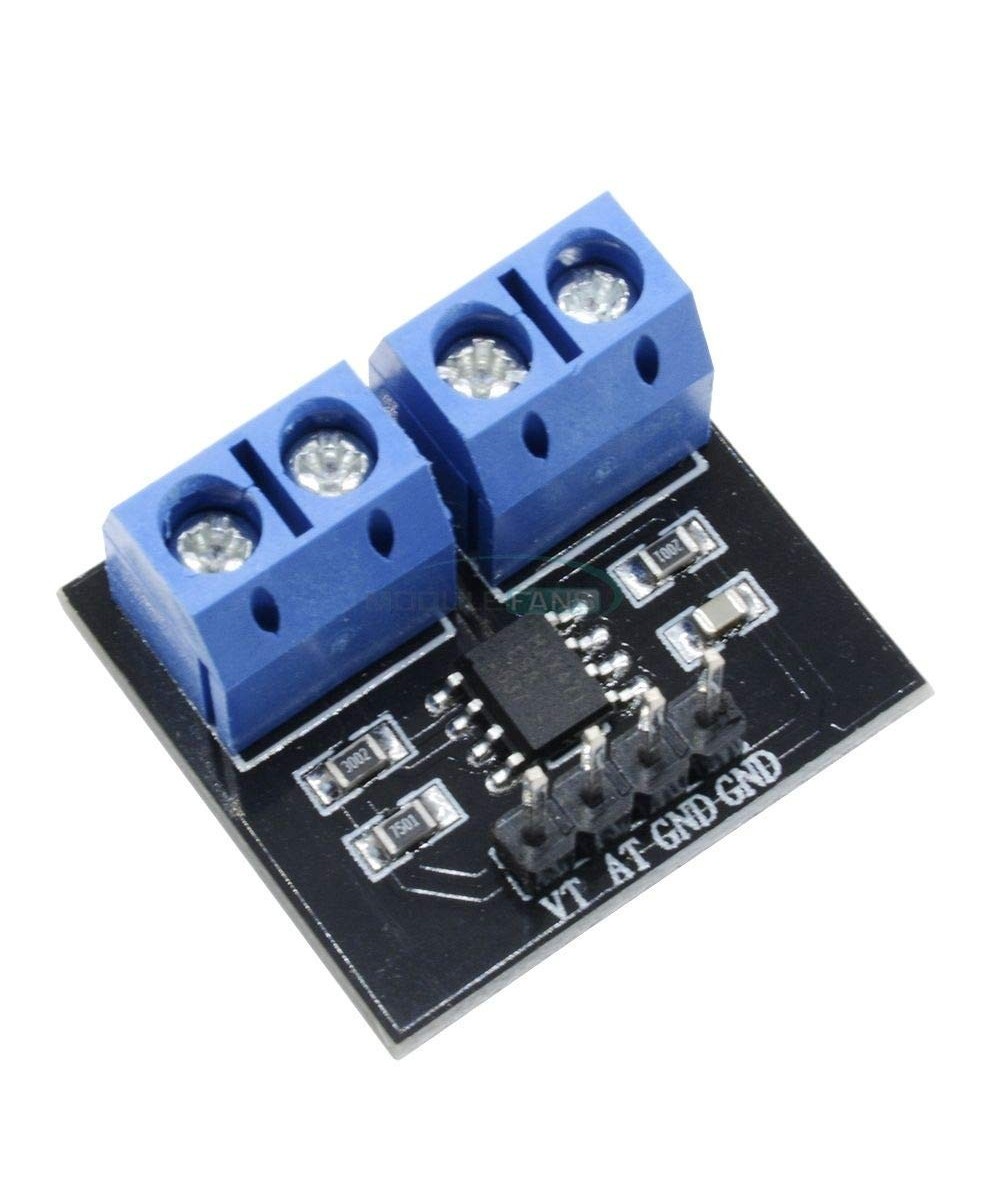

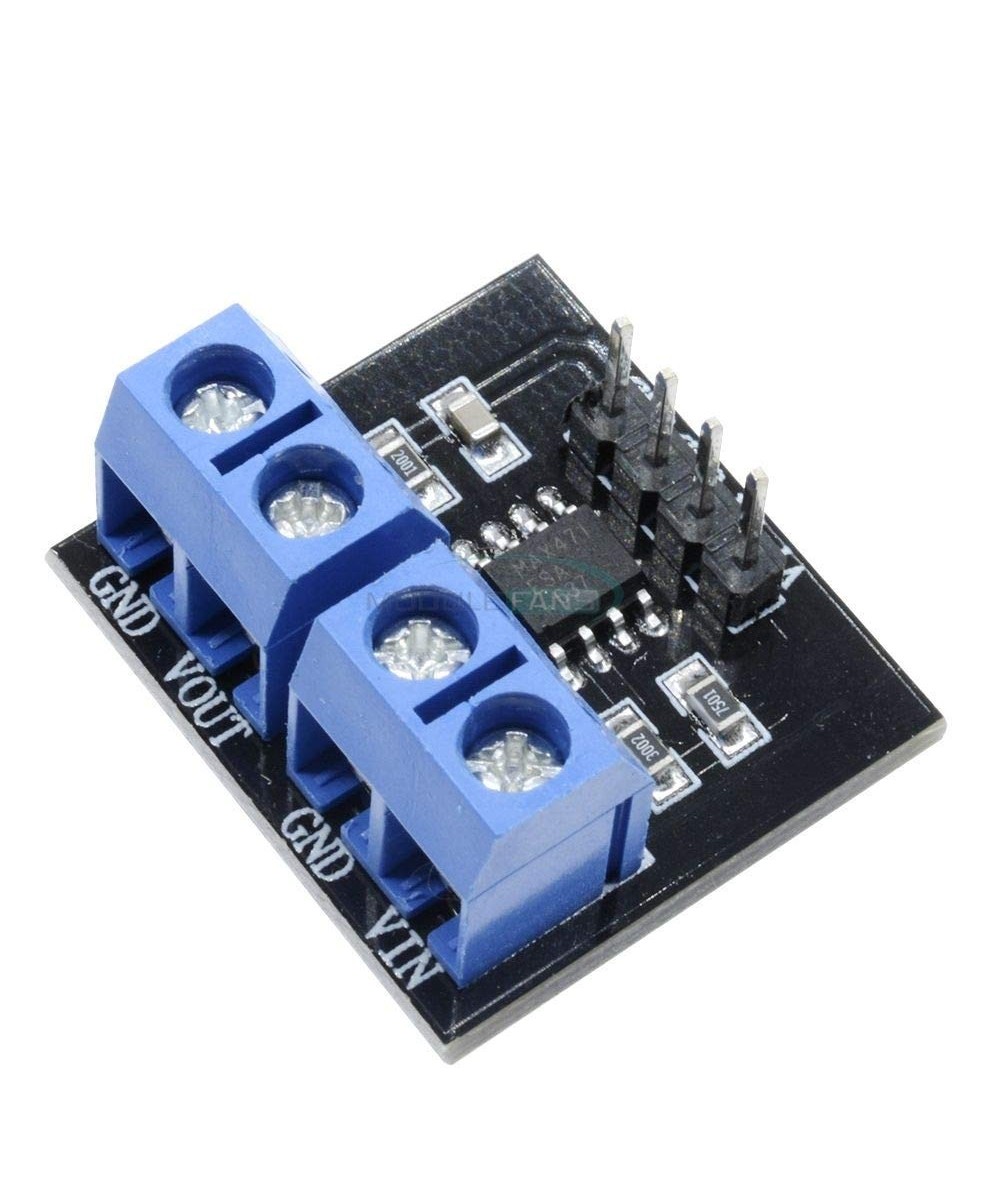

El chip MAX471 en la placa se utiliza para probar la corriente de consumo de la carga.
Parámetros:
Rango de voltaje de prueba: DC3 - 25V (para Arduino trabajo en 5V) o DC3 - 16.5V (para Arduino trabajo en 3.3V)
Rango de corriente de prueba: CC 0 - 3 A.
Incluye:
1 x Modulo Sensor de Corriente de Voltaje MAX471 5V 3-25V 0-3A
ES2L2F5 / SPSE3L3C6
2 Artículos
Referencias específicas
- upc
- 0003132
- ean13
- 0003132
