Caracteristicas:

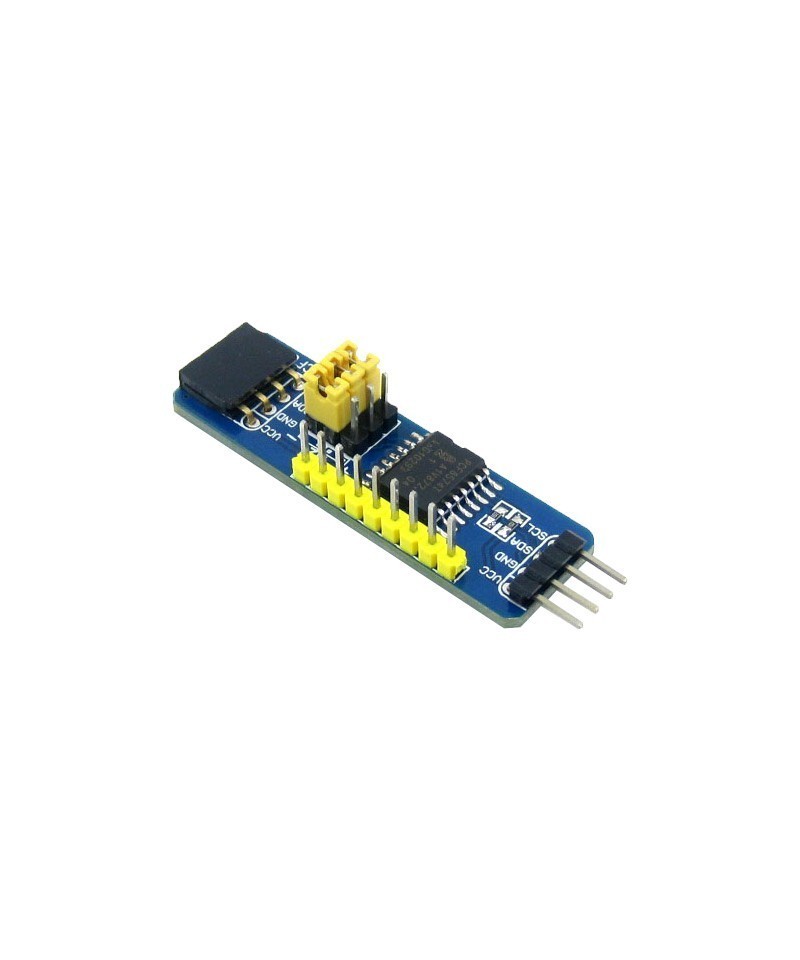

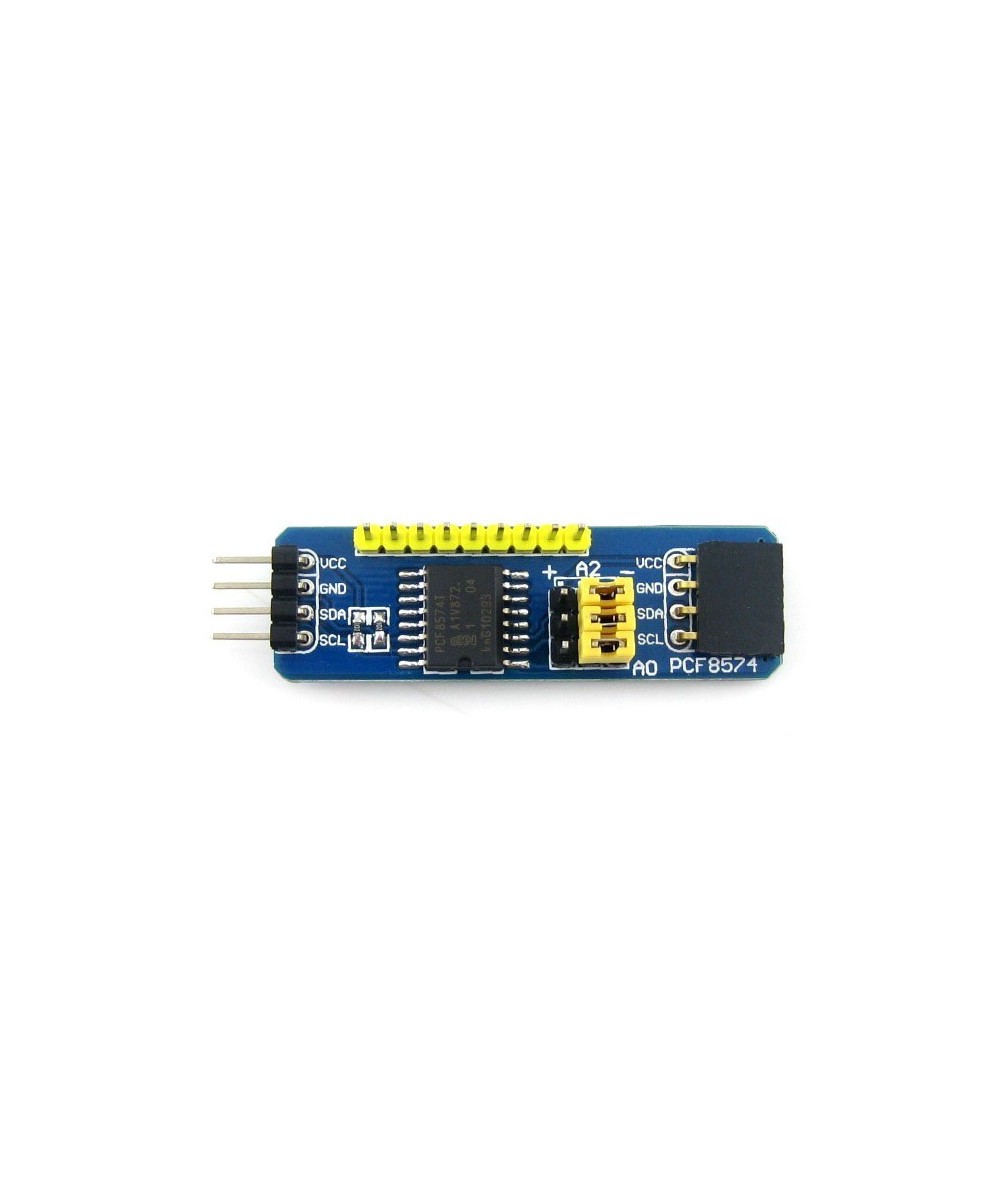

El modulo PCF8574 permite expandir las entradas o salidas digitales de Arduino utilizando solo 2 líneas del bus I2C (SDA y SCL). El chip PCF8574 permite convertir datos en paralelo (8 E/S) a I2C y viceversa, por lo que es ideal para el manejo de dispositivos como: Displays LCD alfanuméricos, teclados matriciales, Leds, relays y más. Puede compartir el bus I2C con otros dispositivos y asi ahorrar pines, por ejemplo: RTC, Memoria, Sensores. Se pueden manejar hasta 8 expansores PCF8574 en un mismo bus I2C y de esa forma manejar un total de 64 E/S utilizando tan solo 2 pines.
Las salidas del modulo PCF8574 son de tipo Latch, por lo que mantienen el valor asignado sin necesidad de refresco constante, reduciendo la carga computacional. Las salidas latch son especialmente útiles al trabajar con Relays o Leds. Las entradas pueden ser configuradas para activar la salida de Interrupción (INT) y asi manejar una respuesta rápida.
Descripcion:
Voltaje de Operación: 5V DC
Chip: PCF8574A
8 Entradas/Salidas configurables
Interfaz de comunicación: I2C
Dirección I2C: 0x30-0x37 (Configurable por jumpers)
Hasta 8 dispositivos en el mismo bus
Salidas tipo Latch
Contenido:
1 x Modulo de expansion I2C PCF8574
