Descripción:
Extensión estándar Raspberry Pi 40PIN GPIO, compatible con placas de la serie Raspberry Pi

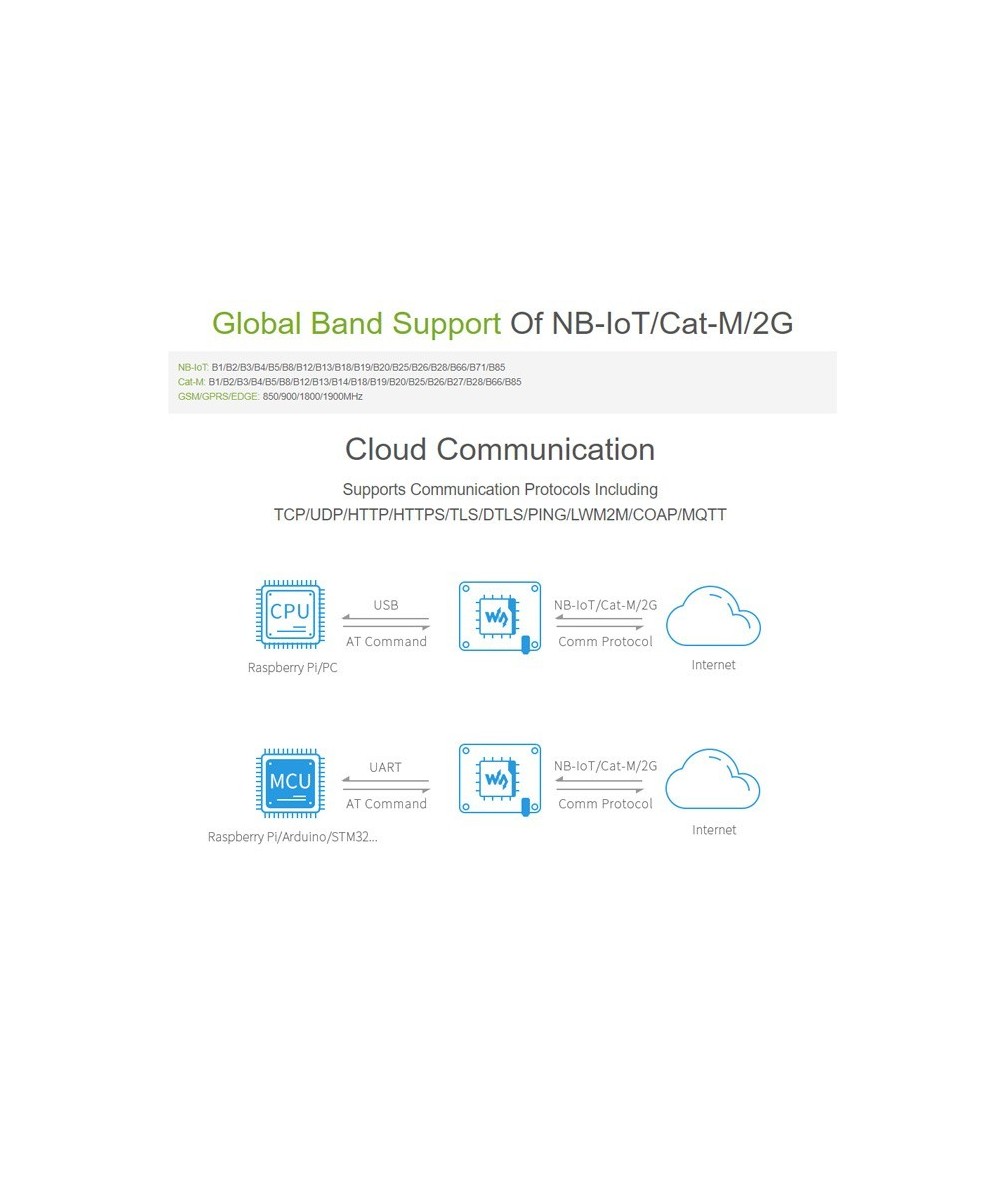

Admite protocolos de comunicación como TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
Soporta posicionamiento GNSS (GPS, BeiDou, GLONASS, Galileo). Interfaz USB integrada, para probar los comandos AT, obtener datos de posicionamiento GPS, etc.

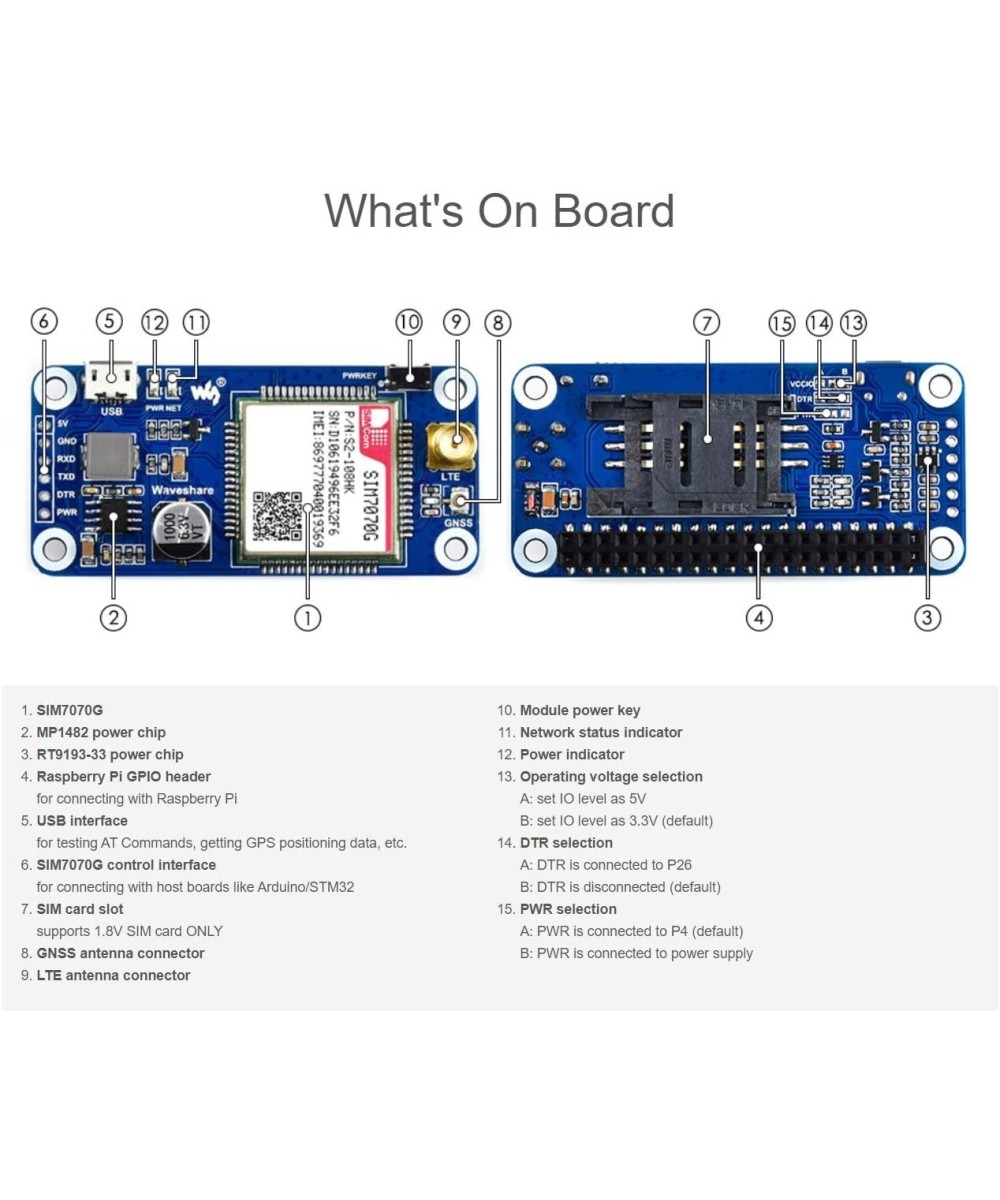

Clavijas de control Breakout UART, para conectar con placas anfitrionas como STM32. Ranura para tarjeta SIM, solo admite tarjeta SIM de 1,8 V (la tarjeta SIM de 3 V no está disponible)
2 indicadores LED, fácil de controlar el estado de funcionamiento. Velocidad de transmisión: 300~3686400 bps. Negociación automática de velocidad de transmisión común: 9600/19200/38400/57600/115200 bps
Resumen

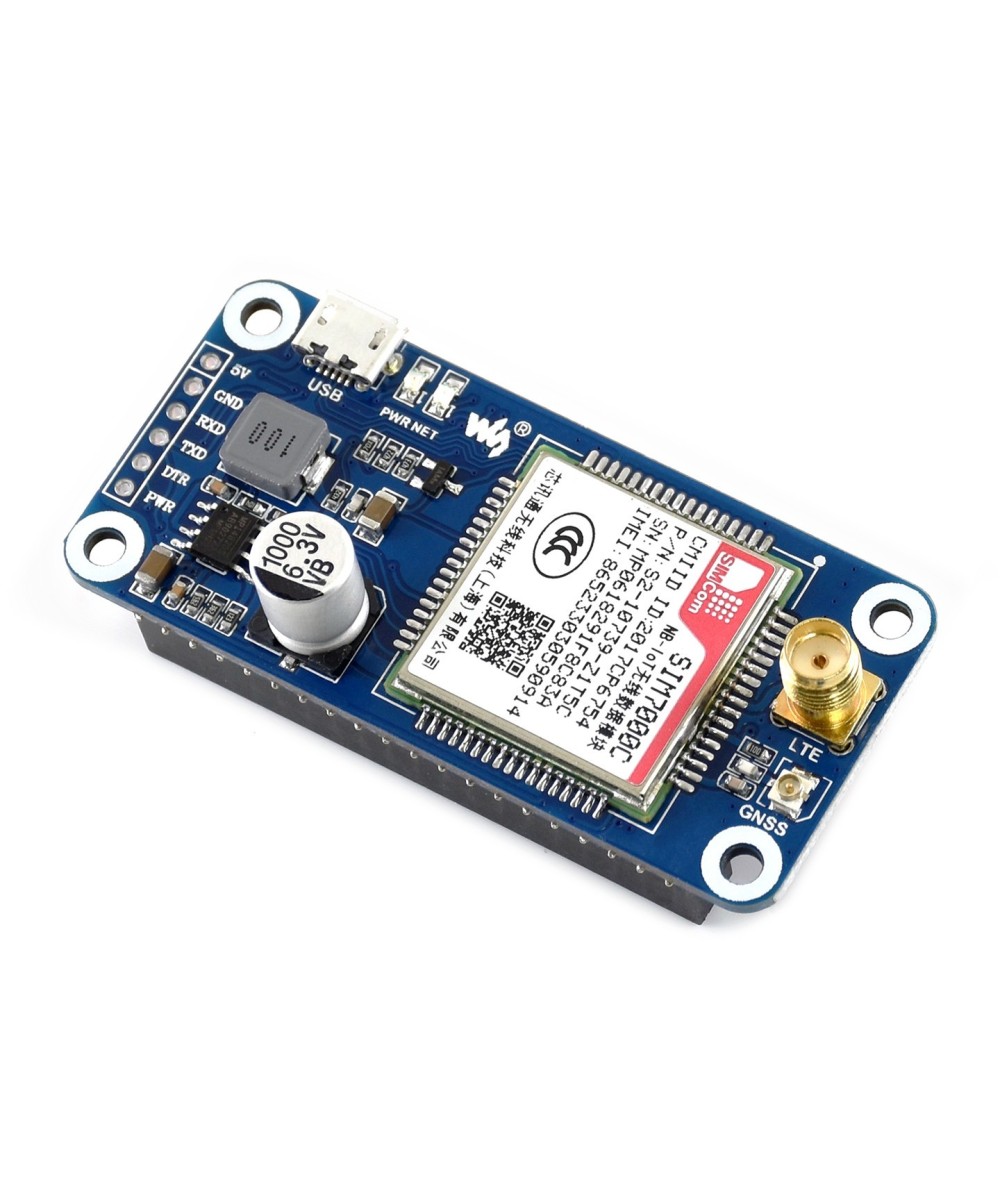

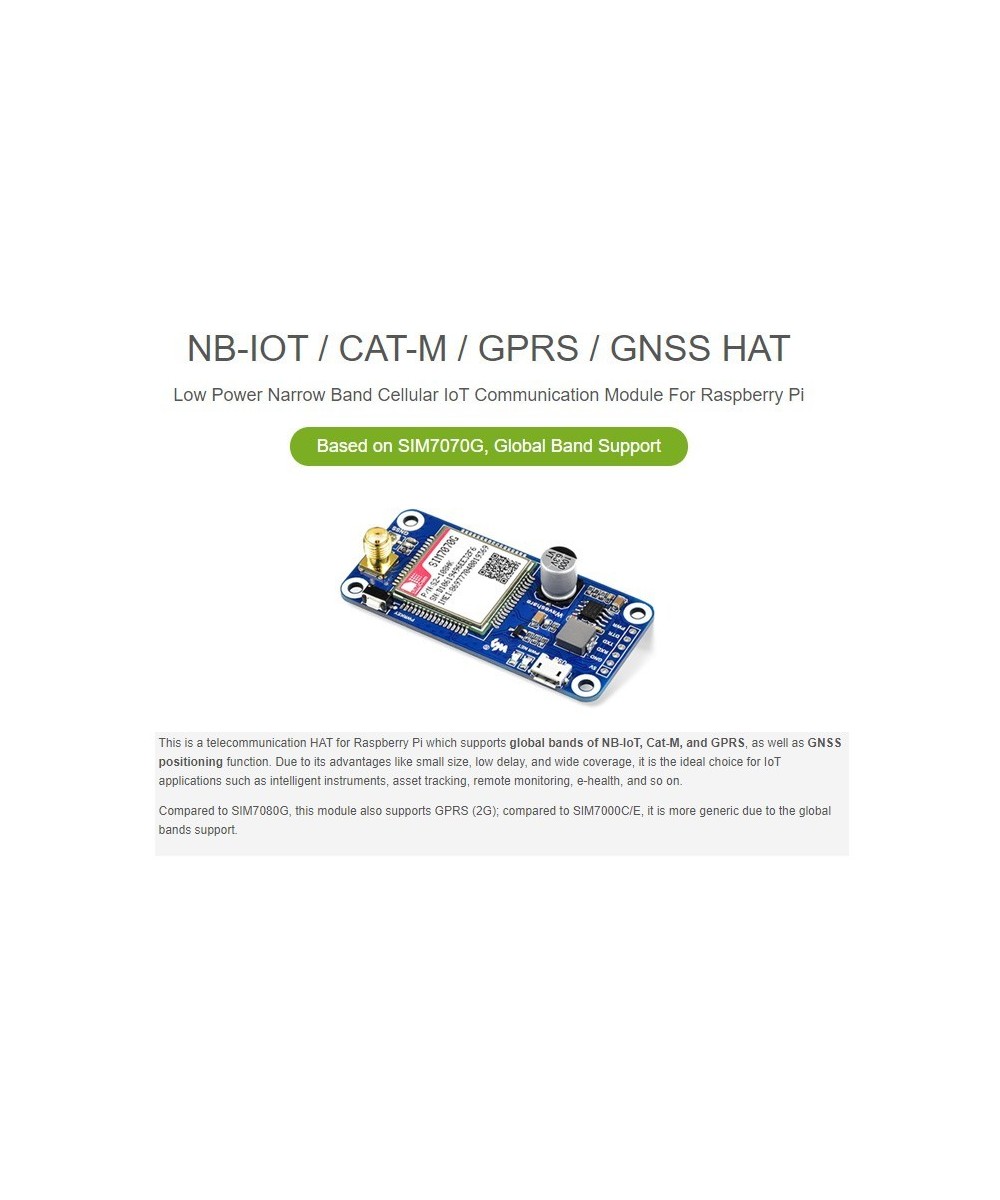

Este Raspberry Pi HAT presenta funciones de comunicación múltiple: NB-IoT, eMTC, EDGE, GPRS y GNSS.
NB-IoT (NarrowBand-Internet of Things) y eMTC (Machine-enhanced Communication Type) mejoraron las tecnologías de comunicación IoT que evolucionaron a partir de LTE (4G), con ventajas que incluyen bajo consumo de energía, bajo costo y amplia cobertura. Son adecuados para aplicaciones tales como control remoto de instrumentos inteligentes, seguimiento de activos, monitoreo remoto, salud electrónica, terminal POS móvil, uso compartido de bicicletas, etc. Actualmente GSM/GPRS y EDGE, las tecnologías tradicionales 2G/2.5G son capaces de enviar SMS o realizar otras comunicaciones inalámbricas.
Por lo tanto, el SIM7000C NB-IoT HAT será una buena opción para evaluar nuevas tecnologías emergentes o simplemente comunicarse/posicionarse de varias maneras.
Especificaciones:
Fuente de alimentación: 5V
Voltaje de funcionamiento: 5 V/3,3 V (3,3 V por defecto)
Modo de suspensión actual: 1,2 mA (@DRX = 2,56 s)
Modo de ahorro de energía actual: 9uA
Temperatura de funcionamiento: -40C a 85C
Temperatura de almacenamiento: -45C a 90C

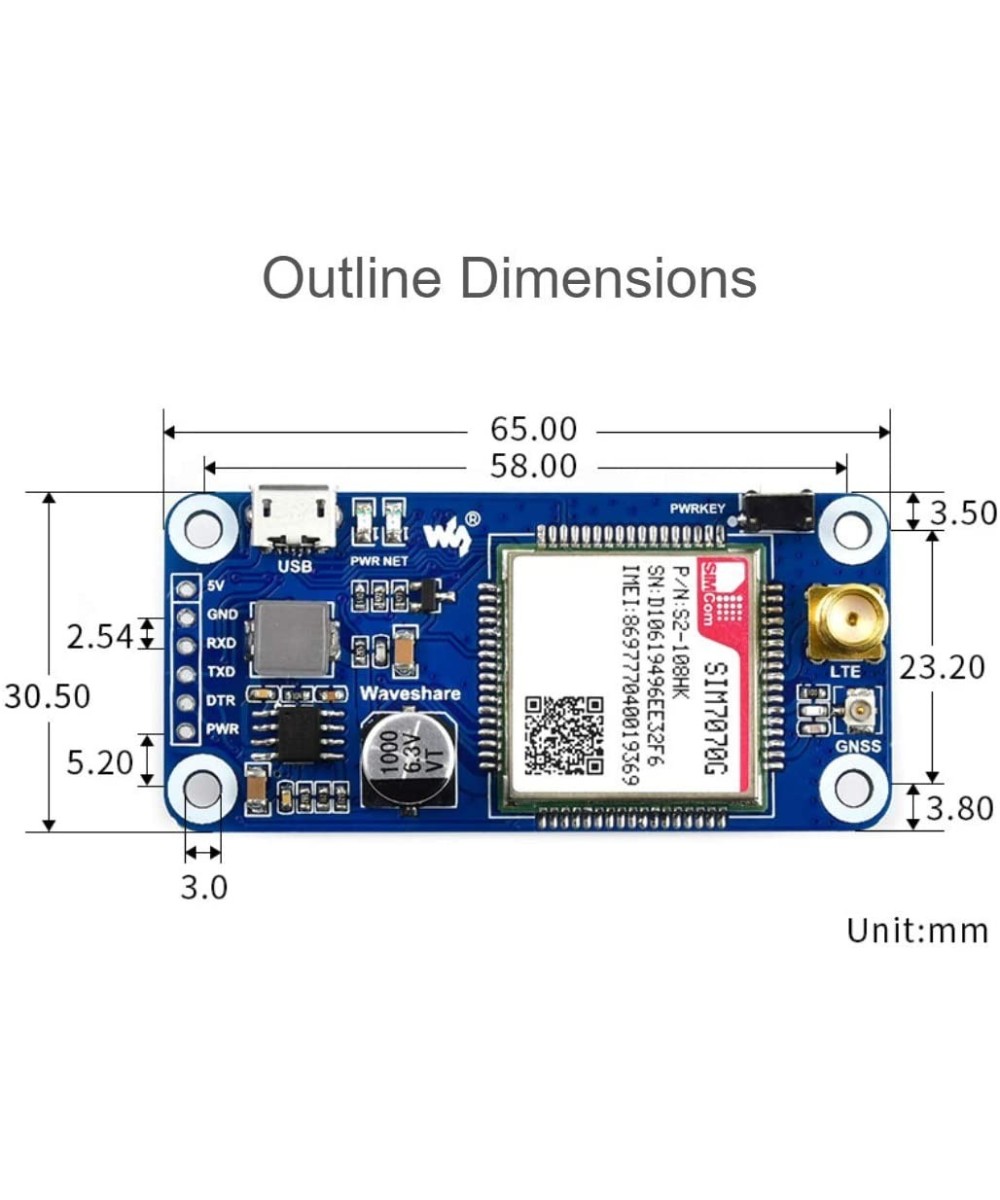

Dimensiones: 30,2 mm x 65 mm
Enlace de referecnia:
SIM7000G NB-IoT / Cat-M / EDGE / GPRS HAT for Raspberry Pi
Icluye:
1 x Modulo GMS SIM7070G

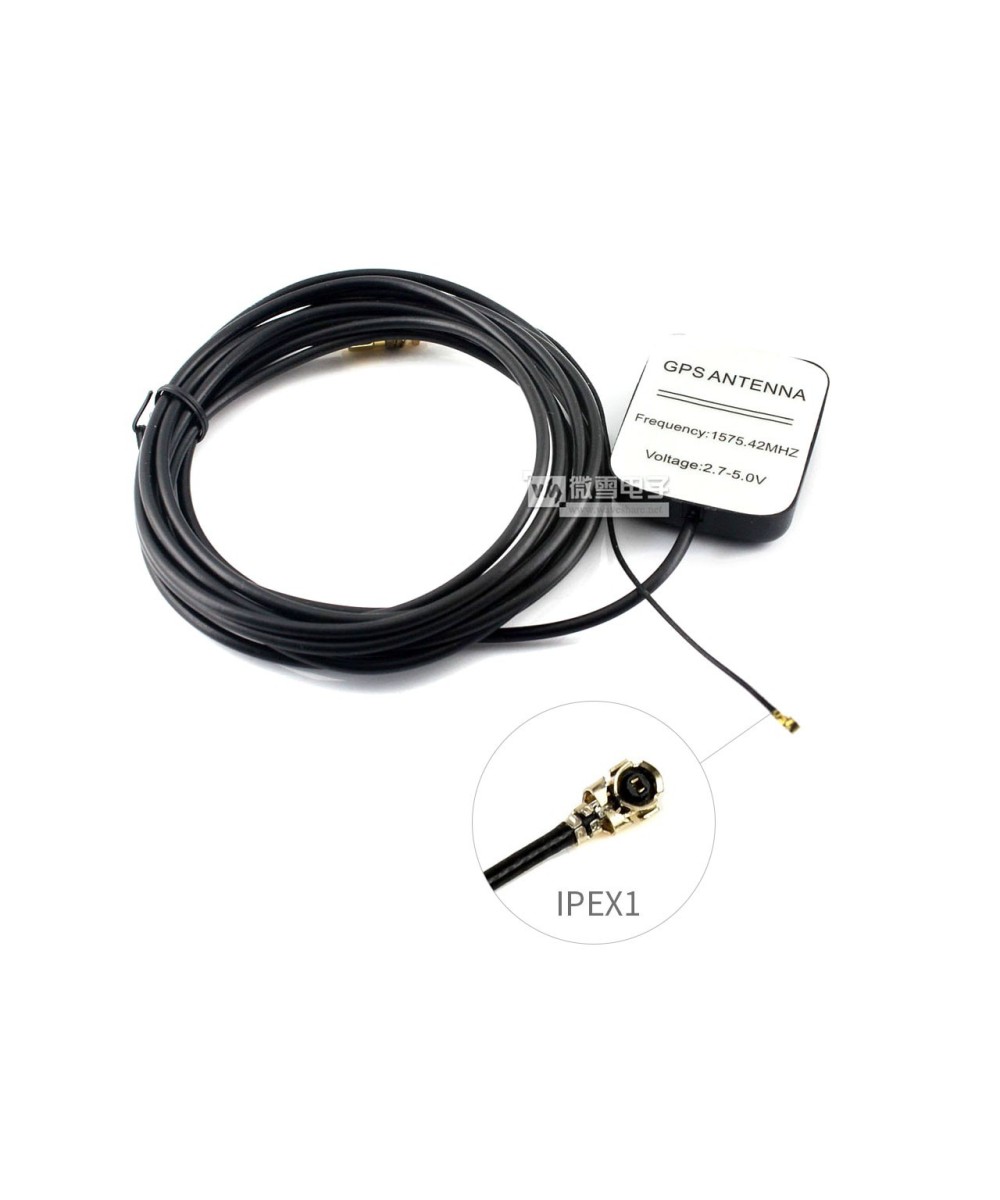

1 x Antena GPS 1575.42MHZ
1 x Cable USB a Micro USB
1 x Antena GSM
