Descripcion:

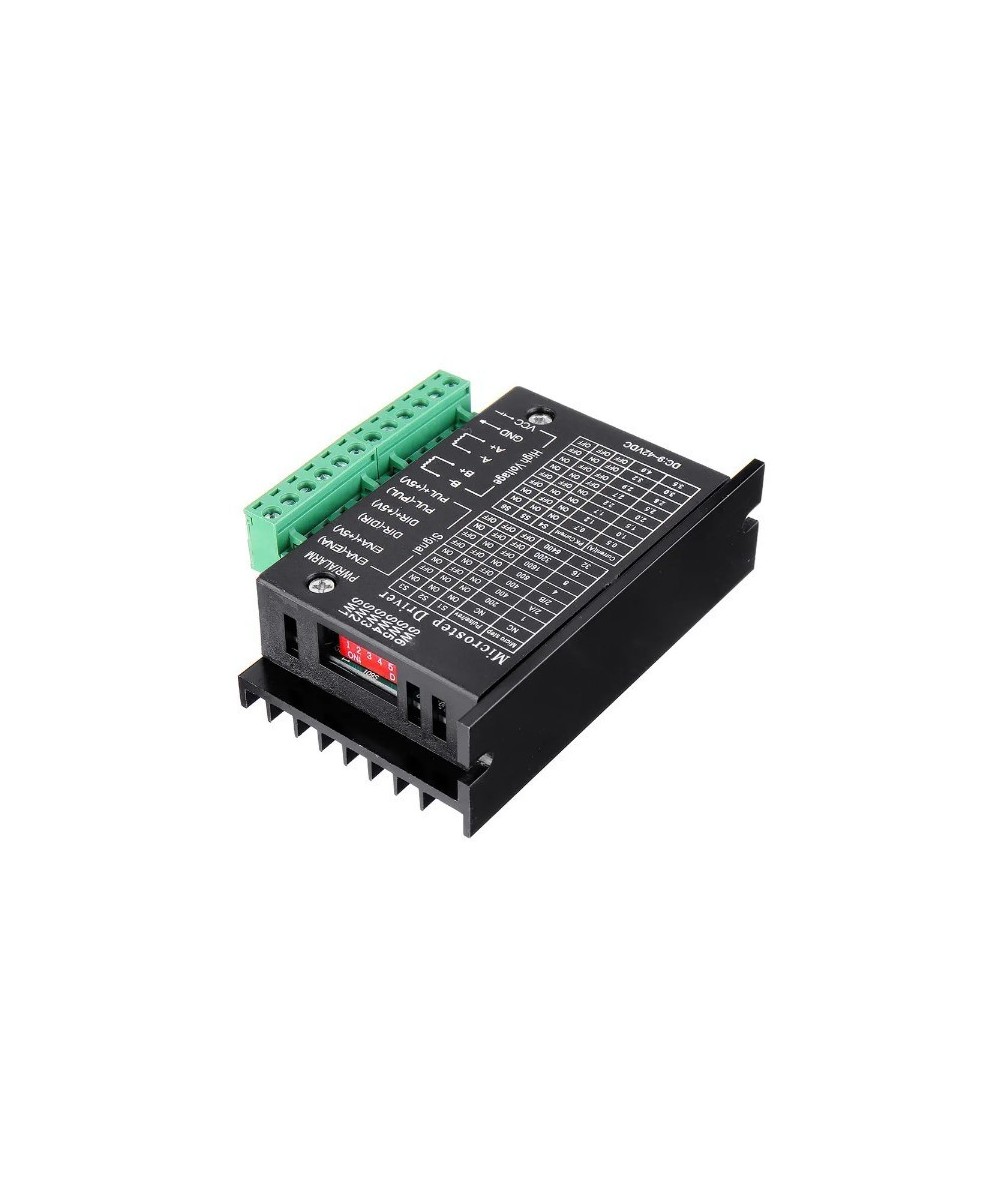

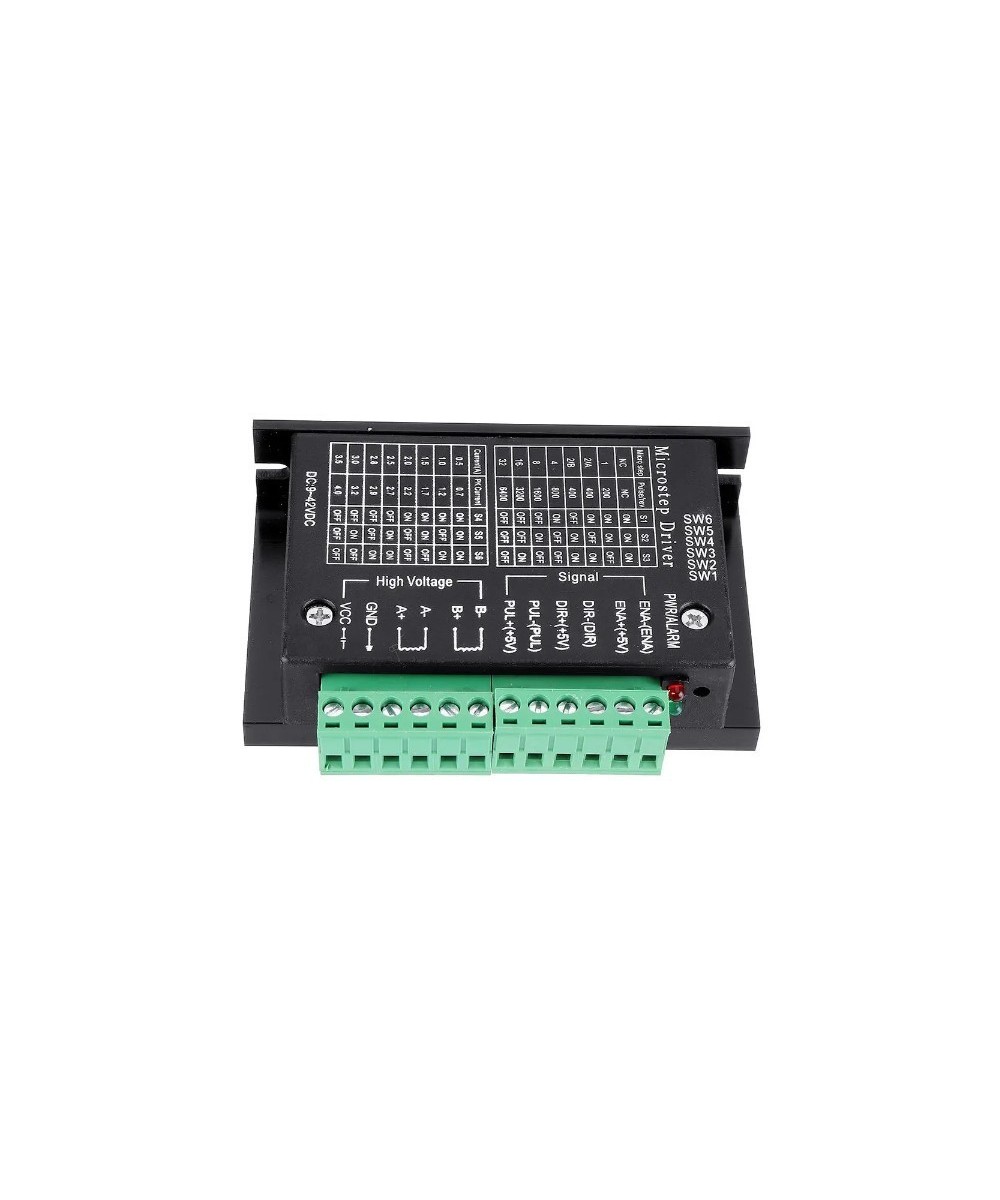

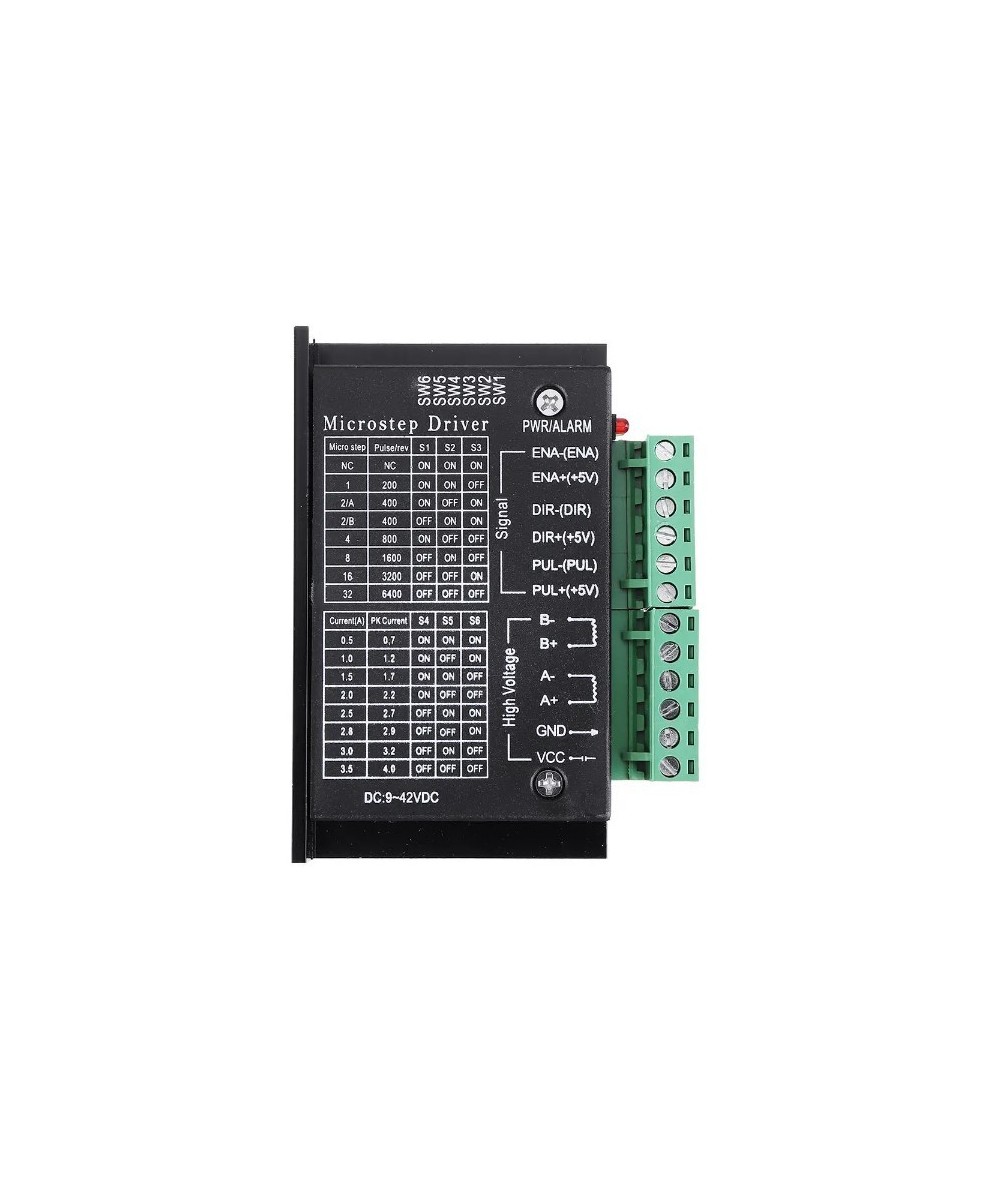

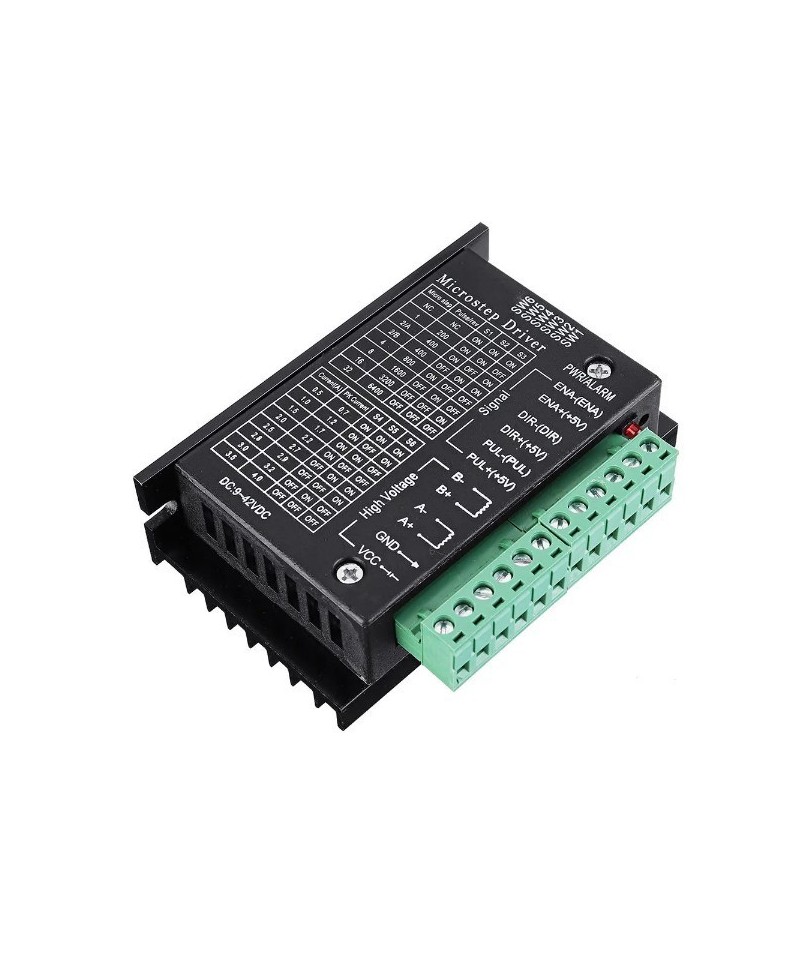

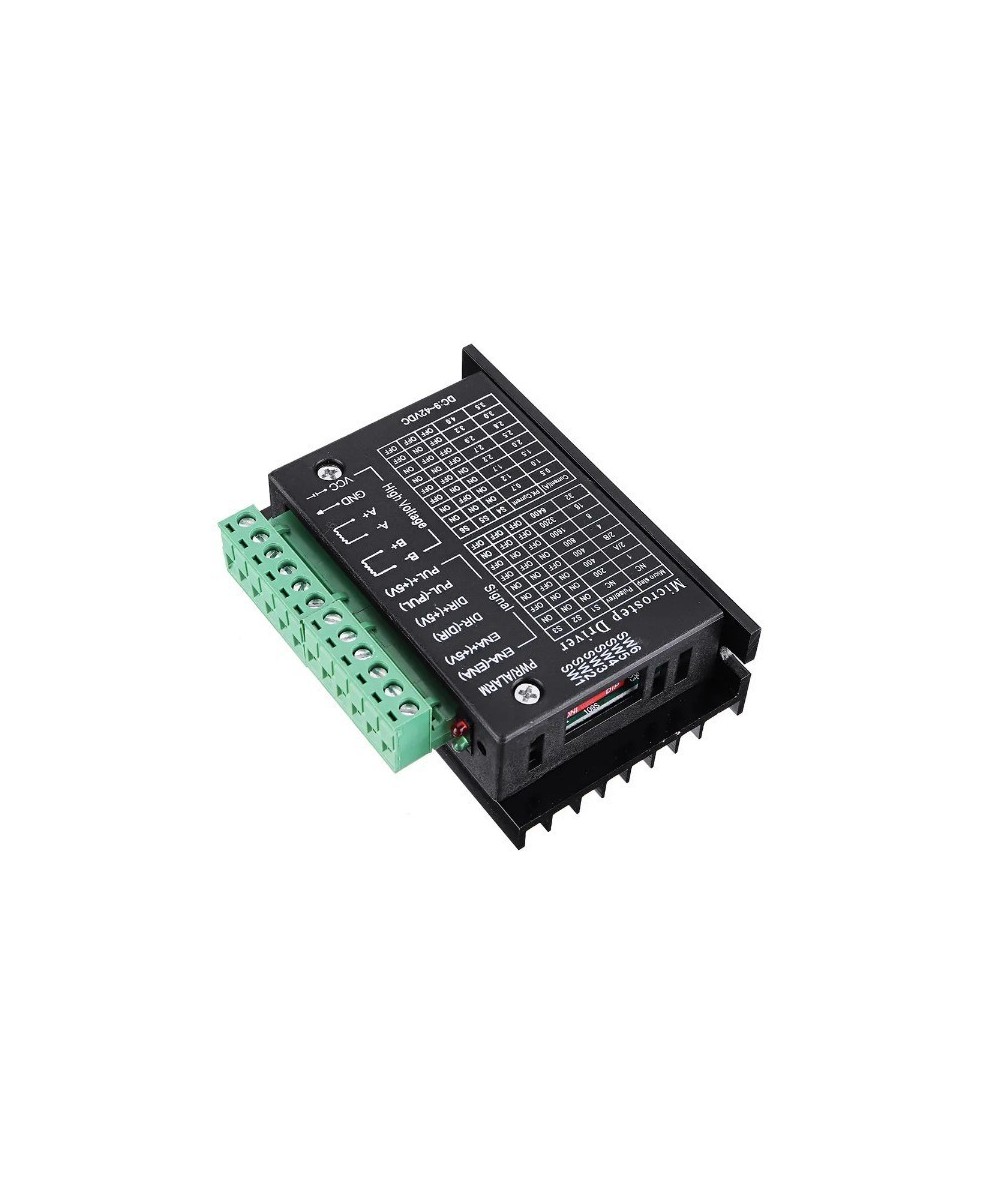

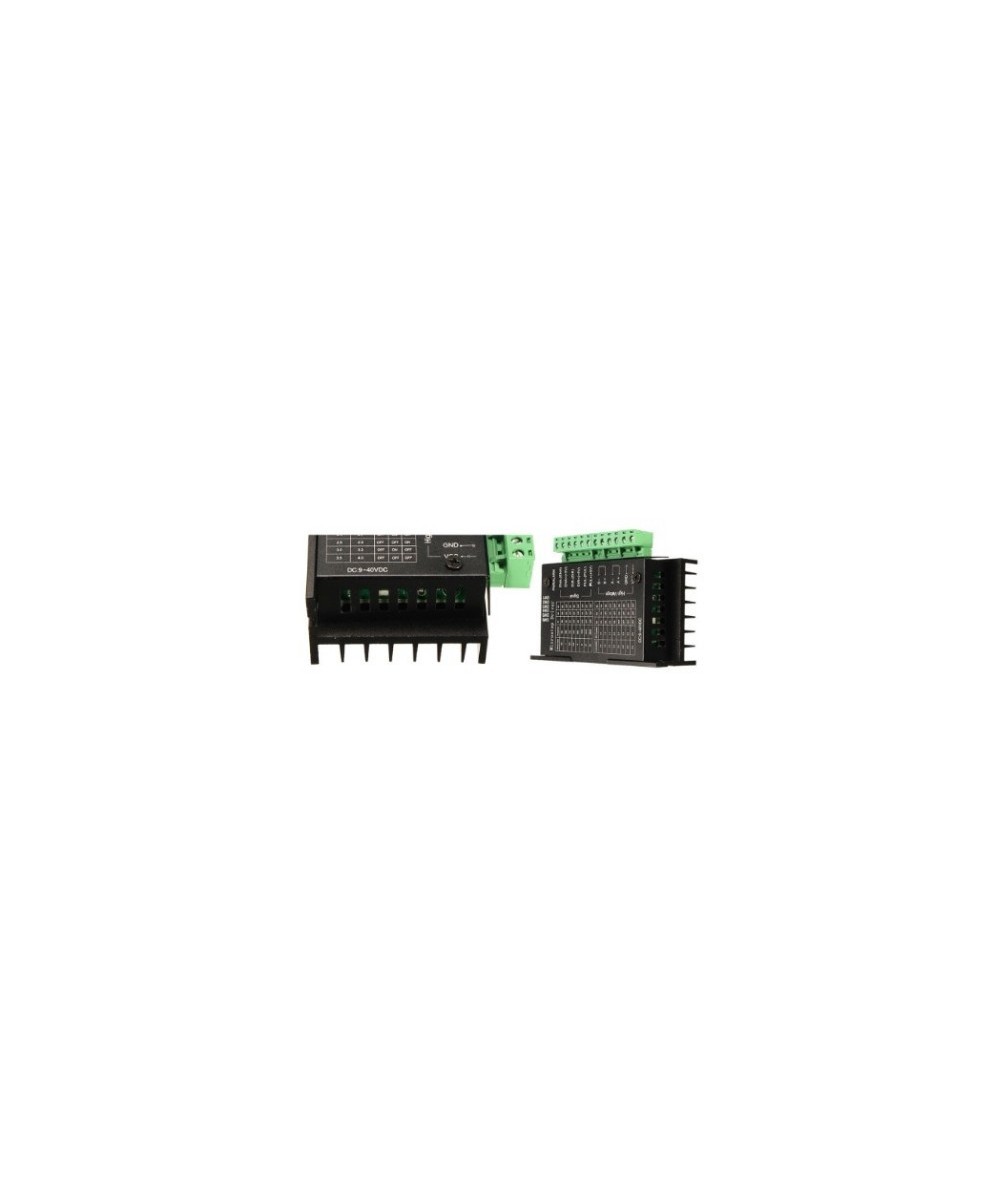

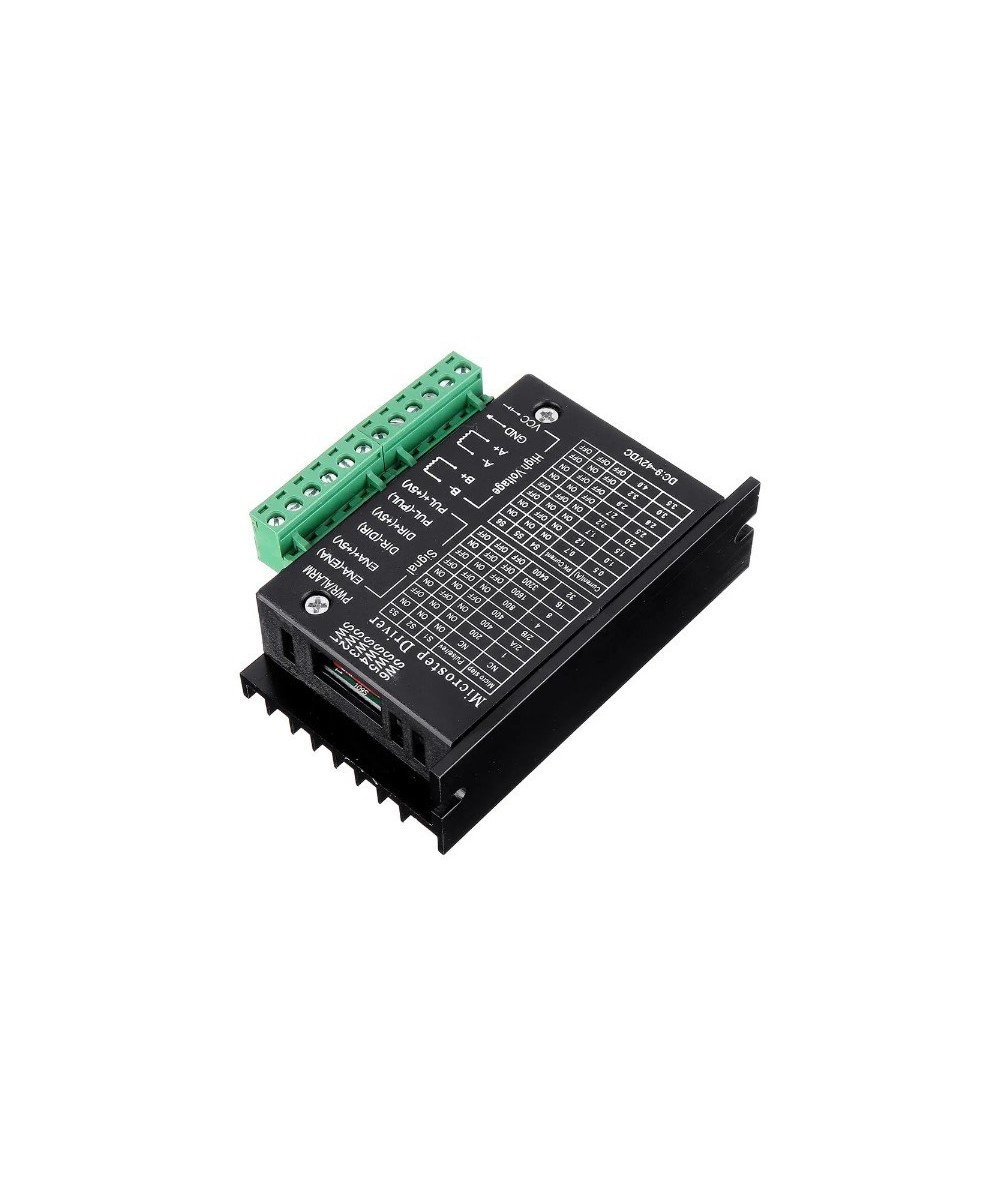

Este driver de referencia TB6600 4.0A basado en el chip TB6600 es un módulo controlador de motor paso a paso de tipo bipolar que permite varios modos micro-paso. Compatible con motores de 2 y 4 fases de 12V a 40V de tensión, la corriente de excitación máxima es de menos de 5 A.
Esta unidad utiliza el control de la subdivisión del bucle de corriente, el rizado del par de torque del motor es muy pequeño, baja velocidad de funcionamiento muy suave. El torque de alta velocidad es mucho mayor que otras unidades de dos fases, de alta precisión de posicionamiento. Ampliamente utilizado en las máquinas de grabado, máquinas CNC, maquinaria de embalaje y otros equipos. Motores NEMA17, NEMA23, NEMA24 y NEMA34 funcionan a la perfección con este controlador.
Características

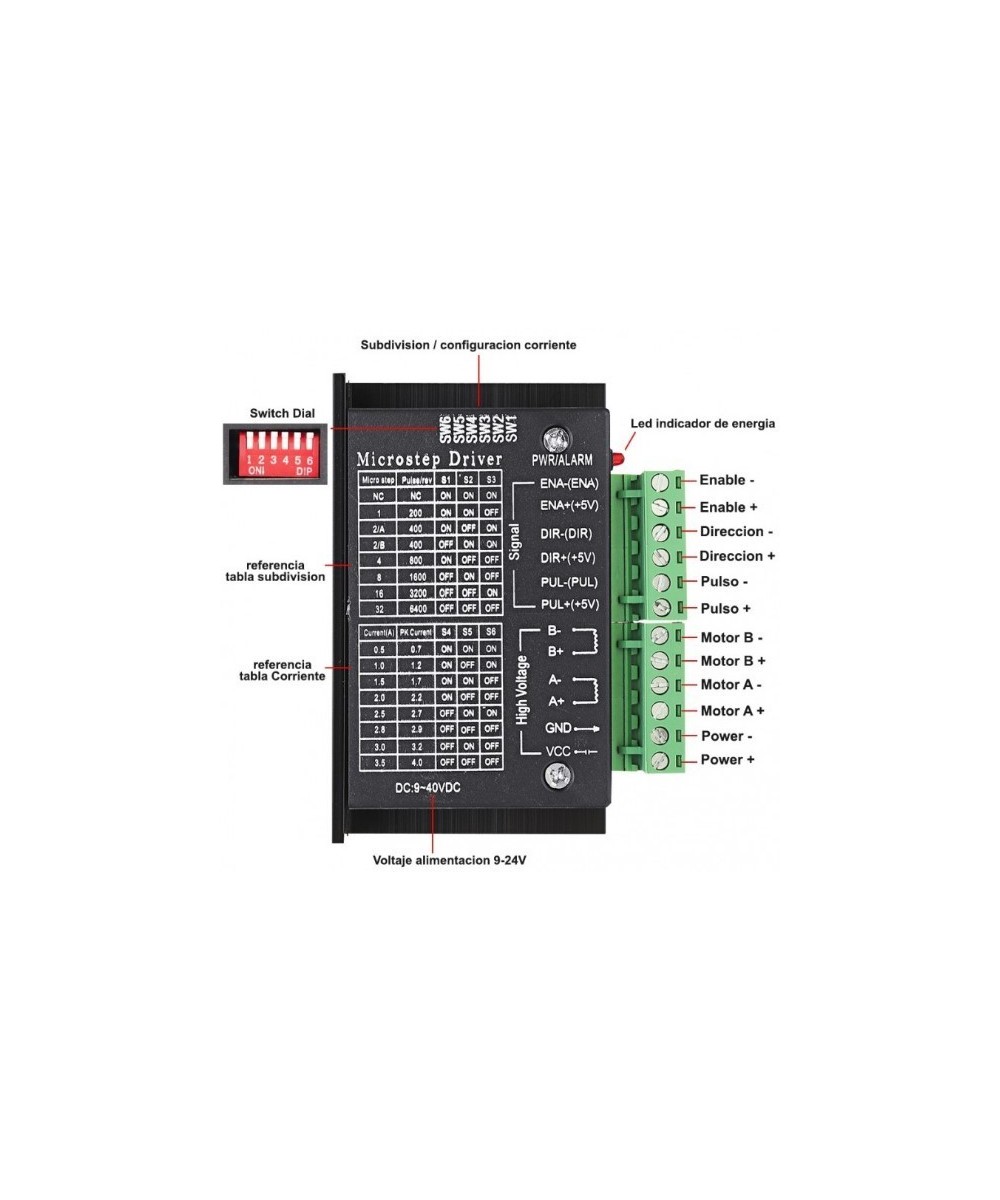

Modo seleccionable de micro paso (1/1, 1/2, 1/4, 1/8, 1/16 paso).
Fuente de alimentación sencilla.
Control de corriente (en 8 pasos de 0,2 A a 4 A).
Fuente de alimentación: 12 ~ 40V DC
Entradas aisladas ópticamente
Protección contra sobre voltaje, bajo voltaje, sobrecorriente y cortocircuitos.
Alta velocidad de partida.
Torque de alta velocidad.
Carcasa de plástico negro resistente y disipador de calor de aluminio negro.
Orificios de montaje sobre el disipador de calor para el montaje de la unidad en paneles de la máquina.
Especificaciones técnicas:
Voltaje de entrada DC: 8 ~ 40V (Voltaje operativo: 12V – 42V)
Corriente de entrada de 1 a 4 A
Corriente de salida:
IOUT= 4.0 A (Valor nominal máximo absolutos, pico, de 100 ms)
IOUT= 3.5 A (rango de operación, valor máximo)
Temperatura de funcionamiento: -10 to 45 ℃
Temperatura de almacenamiento: -40 ℃ to 70 ℃
Peso: 200 gramos
Contenido:
1x Controlador de controlador de motor paso a paso.
