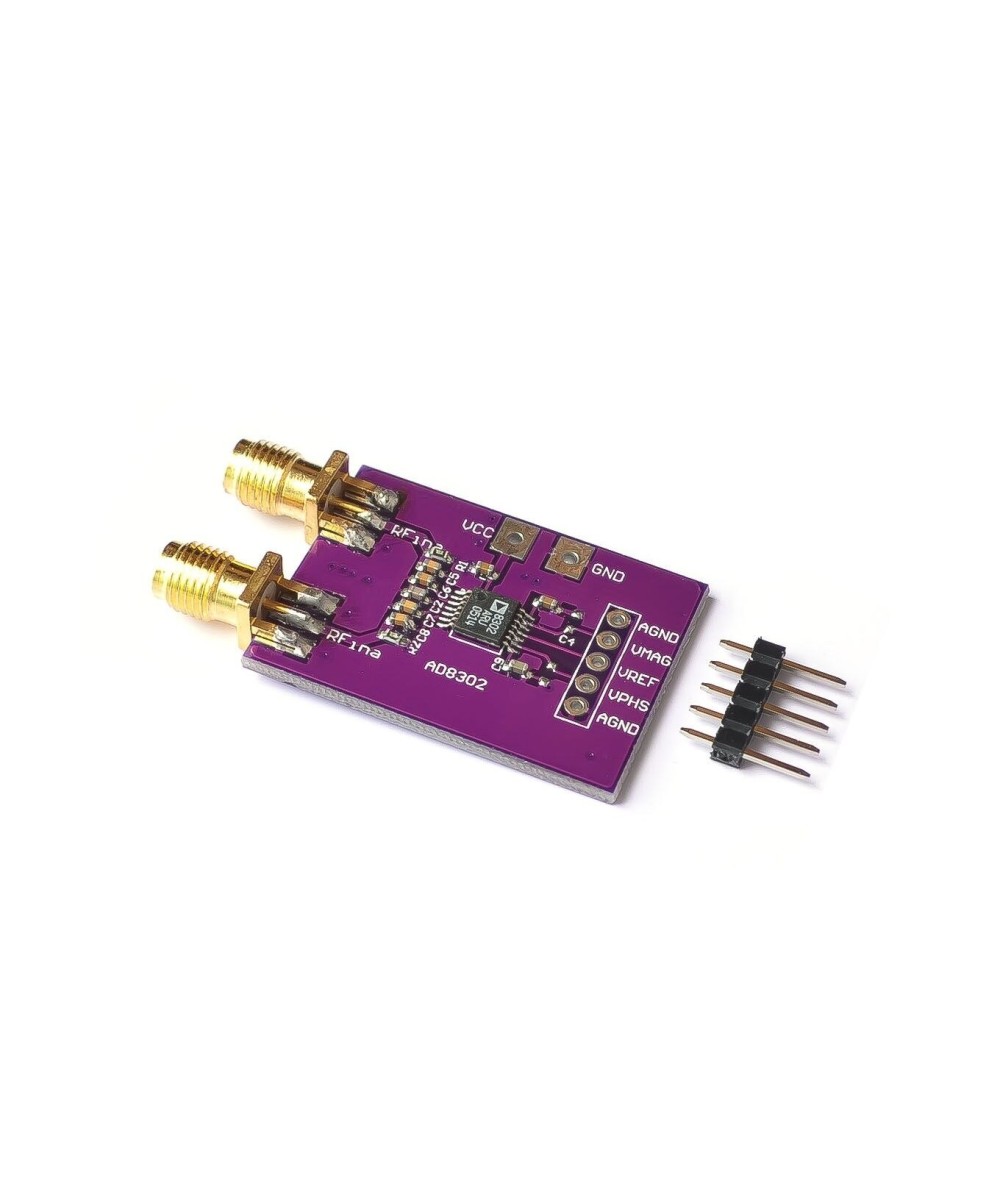

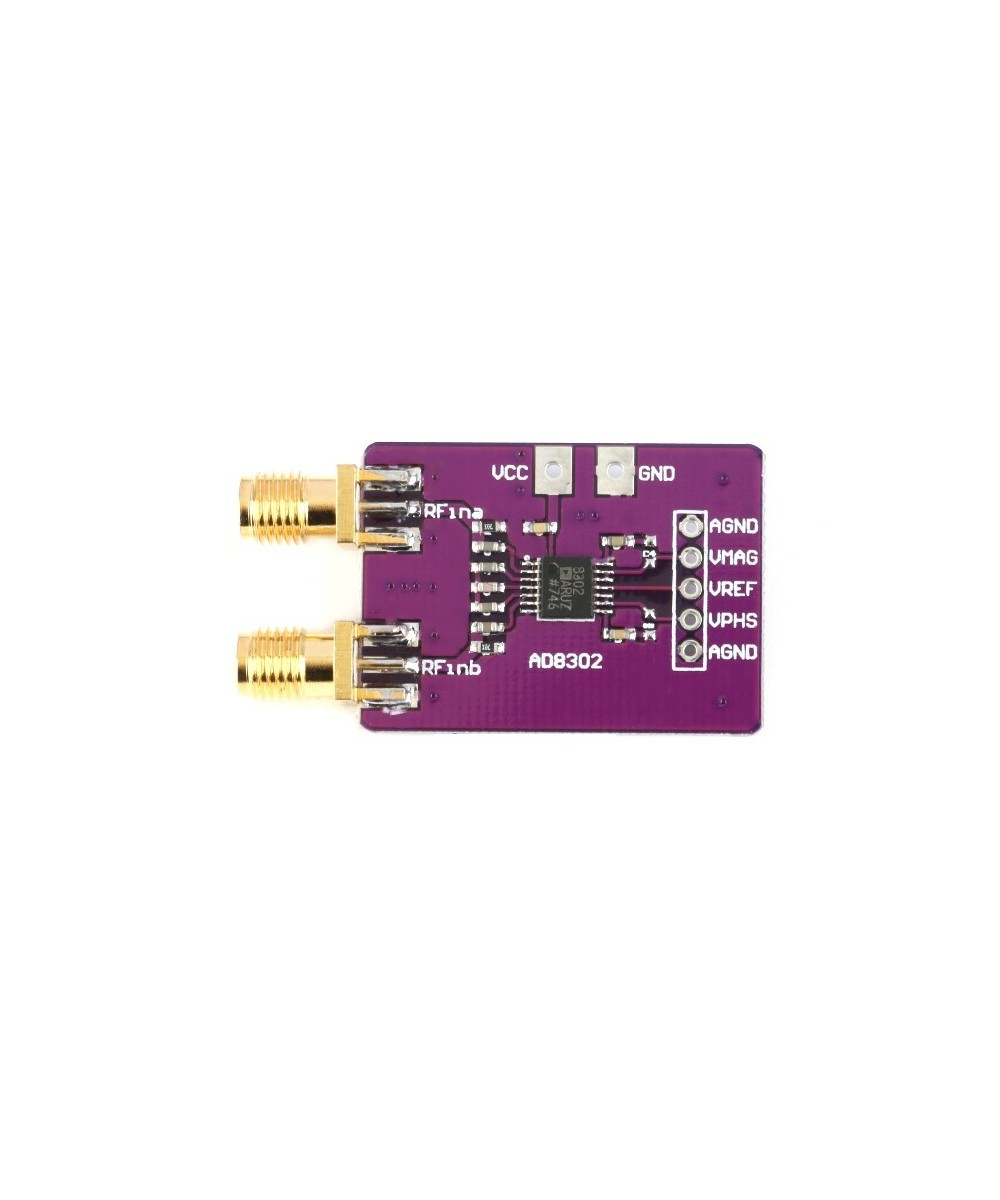

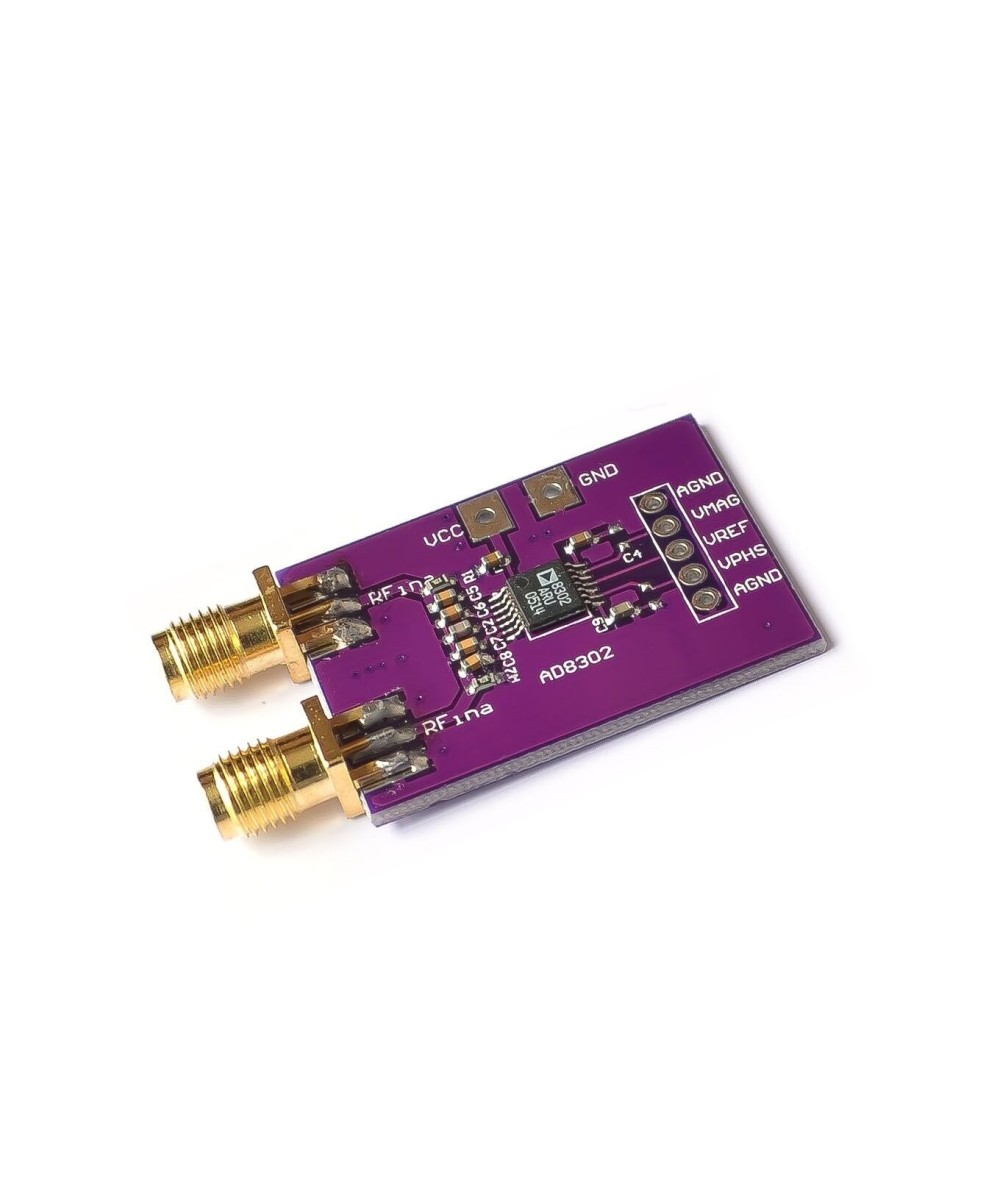

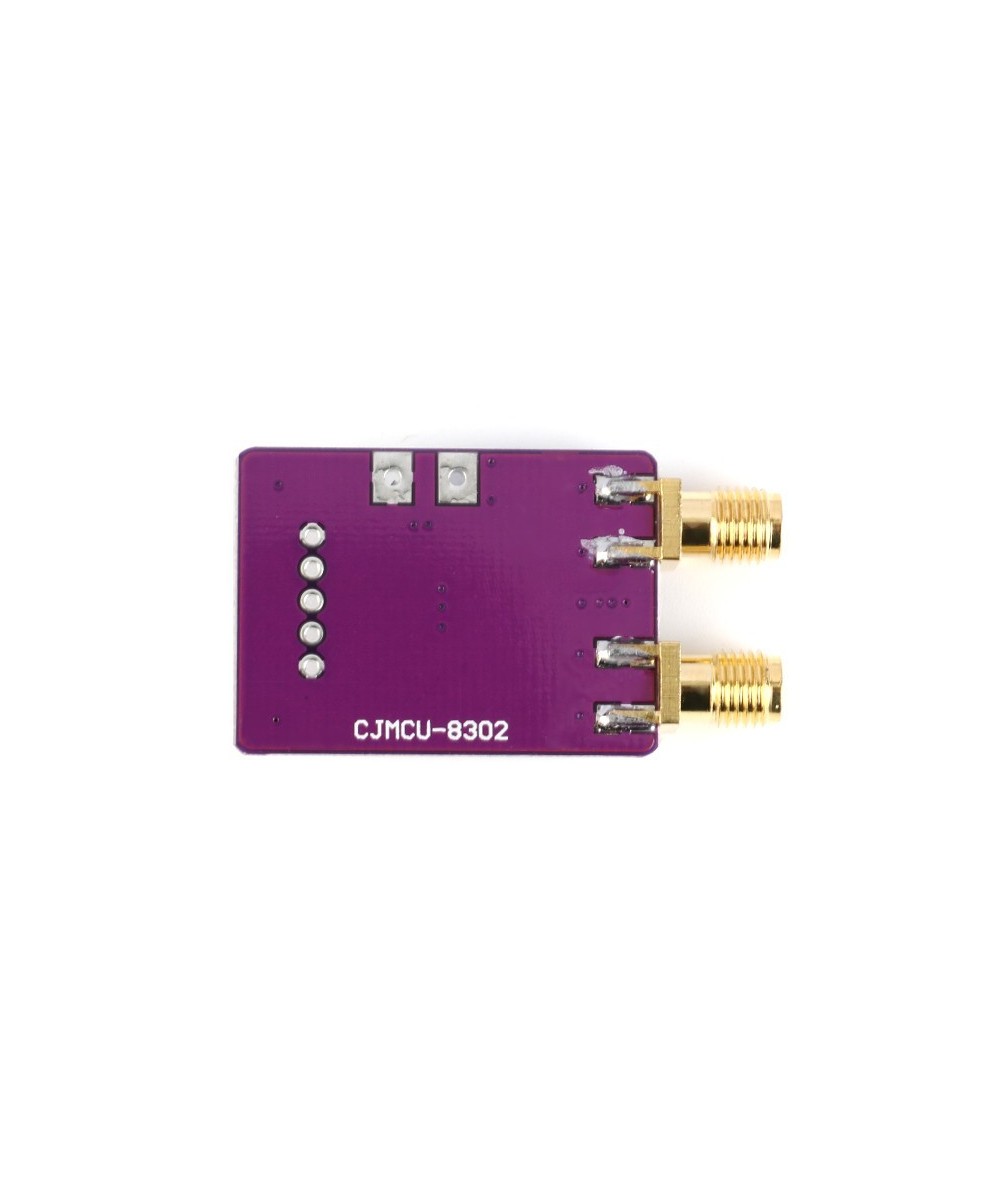

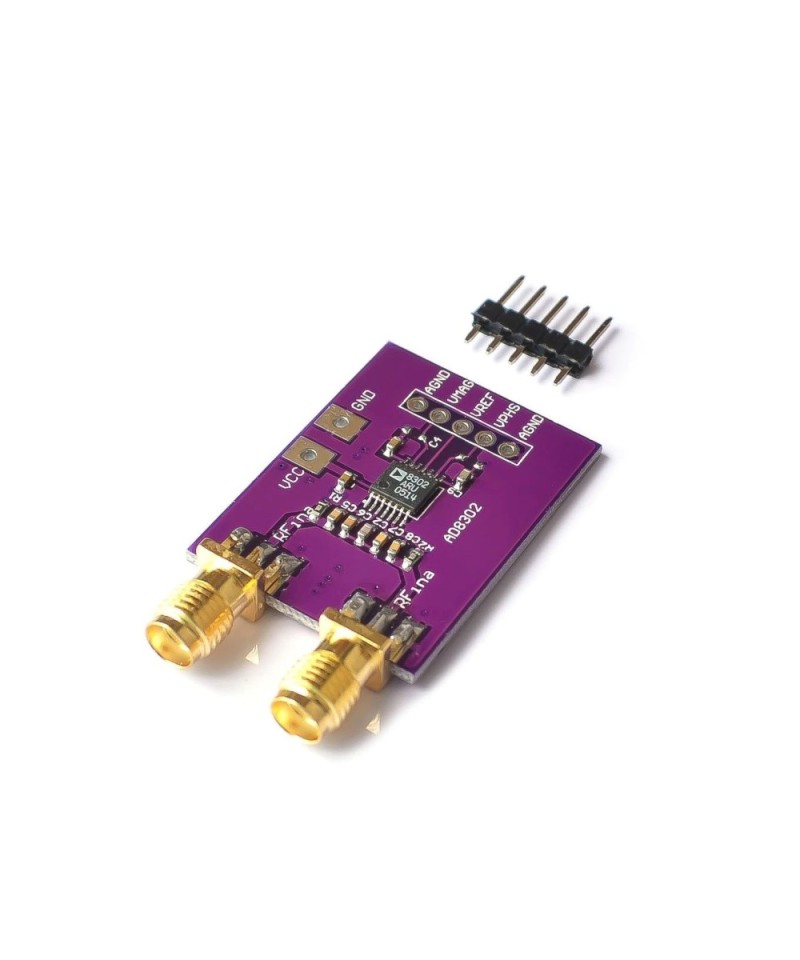

Módulo Detector de RF de Fase de Amplitud AD8302

Características:

- Voltaje de alimentación del módulo: DC2.7V ~ 5,5 V

- Temperatura del ambiente de trabajo: -40 ° C ~ 85 ° C

- Rango Dinámico de señal de entrada acoplada CA: -60dB a 0dB en un sistema de 50 Ω con fase ± 90 °

- Ganancia (relación de amplitud) rango de salida: ± 30dB, factor de escalado de voltaje de salida 30mV/dB linealidad <0,5db

- Rango de salida de diferencia de fase: 0 ° ~ 180 ° voltaje de salida coeficiente proporcional 10mV/° linealidad <1 °,

- La diferencia de fase es de 180 ° a 30mV, y la diferencia de fase es de 0 ° a 1,8 V.

- Tanto el ancho de la banda del sobre de señal pequeña de salida puede alcanzar 30MHz

- Dos rangos de voltaje de salida: 30mV-1,8 V corriente de accionamiento de salida de hasta 8mA

- Salida de voltaje de referencia: 1,8 V

- Modo de funcionamiento: modo de medición, modo de control, modo de comparación de nivel

Instrucciones de uso:

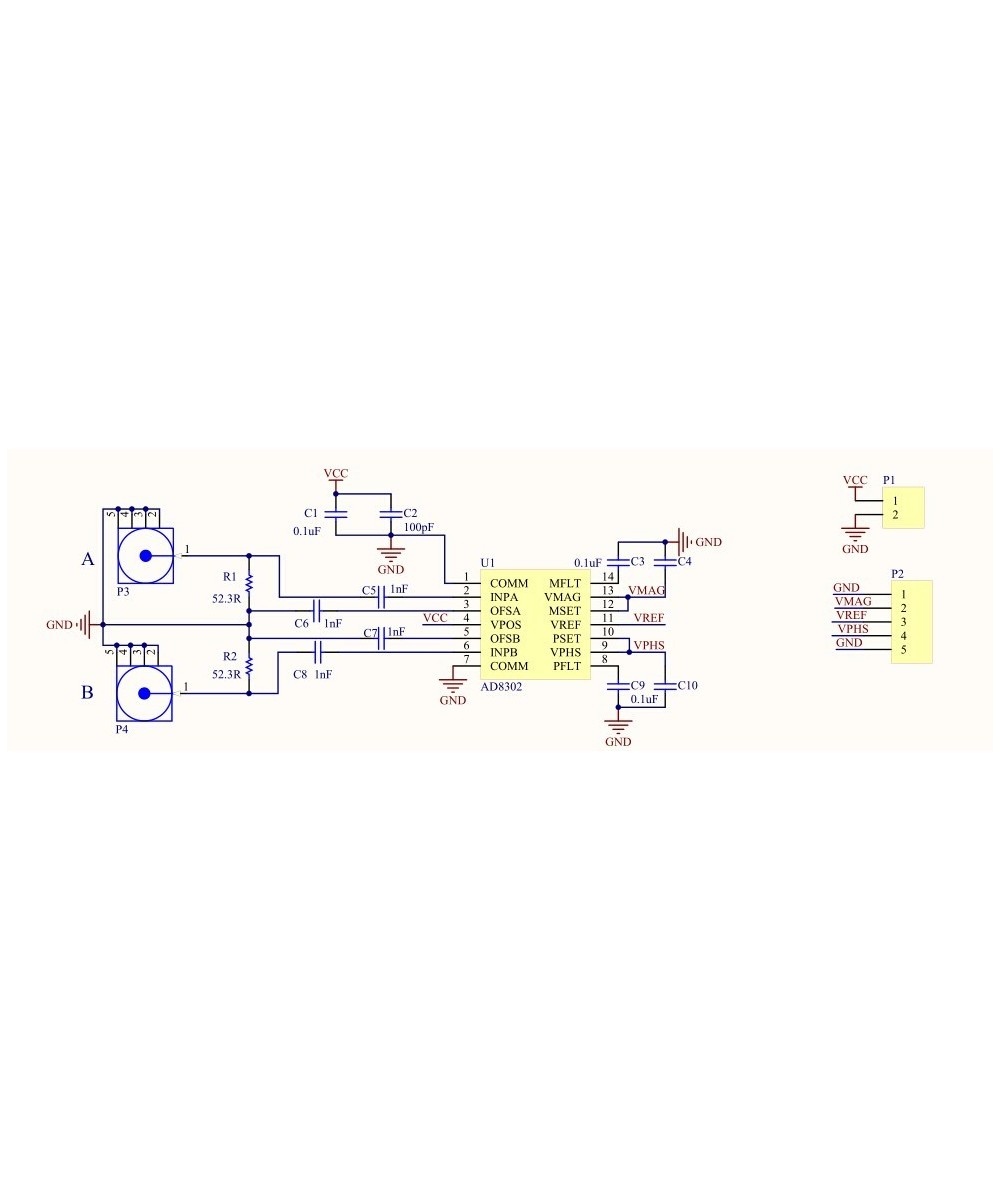

Las salidas de ganancia VMAG y MEST del módulo, las salidas de diferencia de fase VPHS y PSET se conectan al modo de medición y funcionan en la pendiente y el punto central predeterminados. El coeficiente proporcional de voltaje de salida de diferencia de fase es de 10mV/°, y la diferencia de fase puede ser de-180 ° a 0 °. Se determina que la diferencia de fase entre las dos señales medidas es positiva o negativa dependiendo de la pendiente.

Incluye:

1 x
