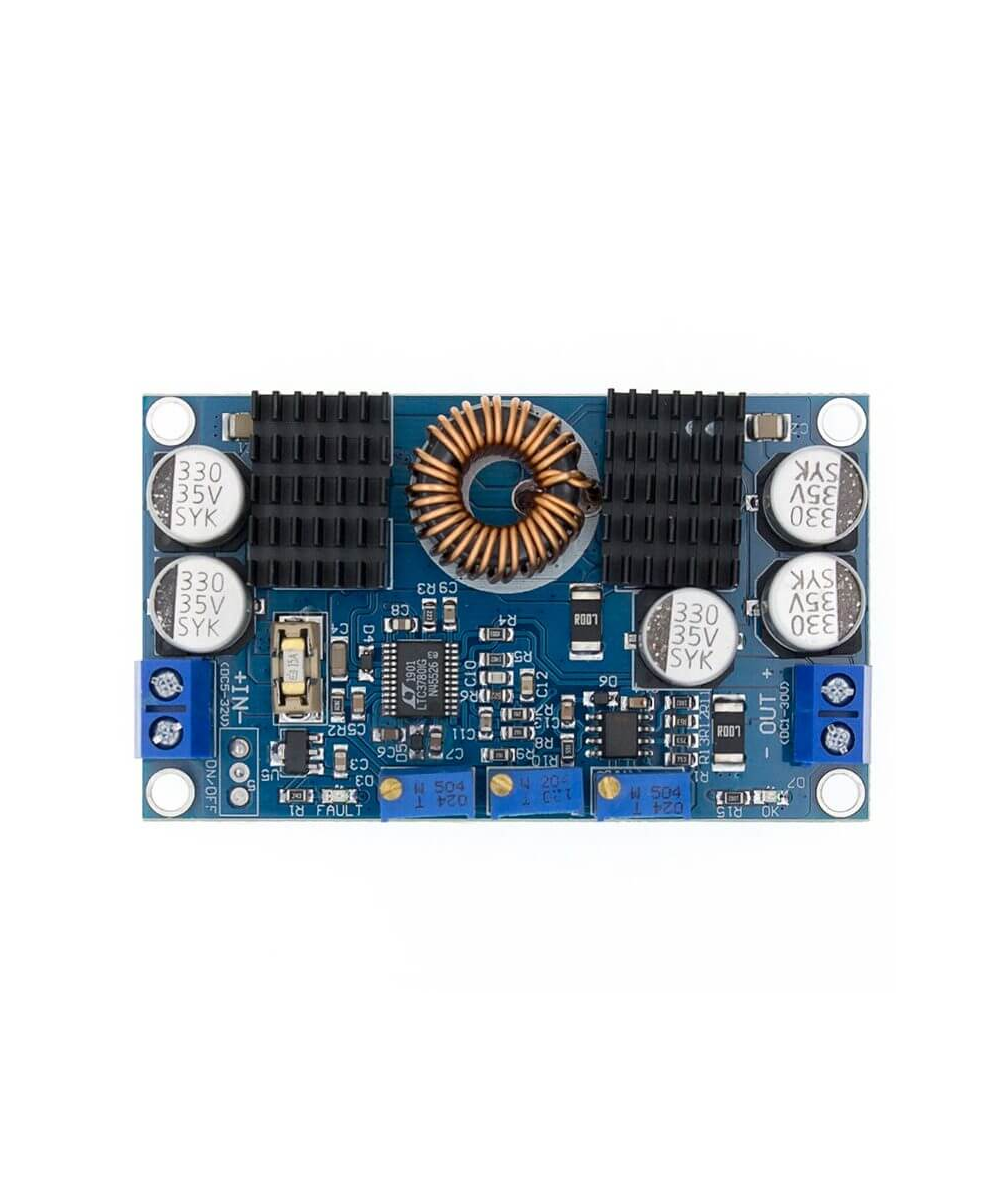

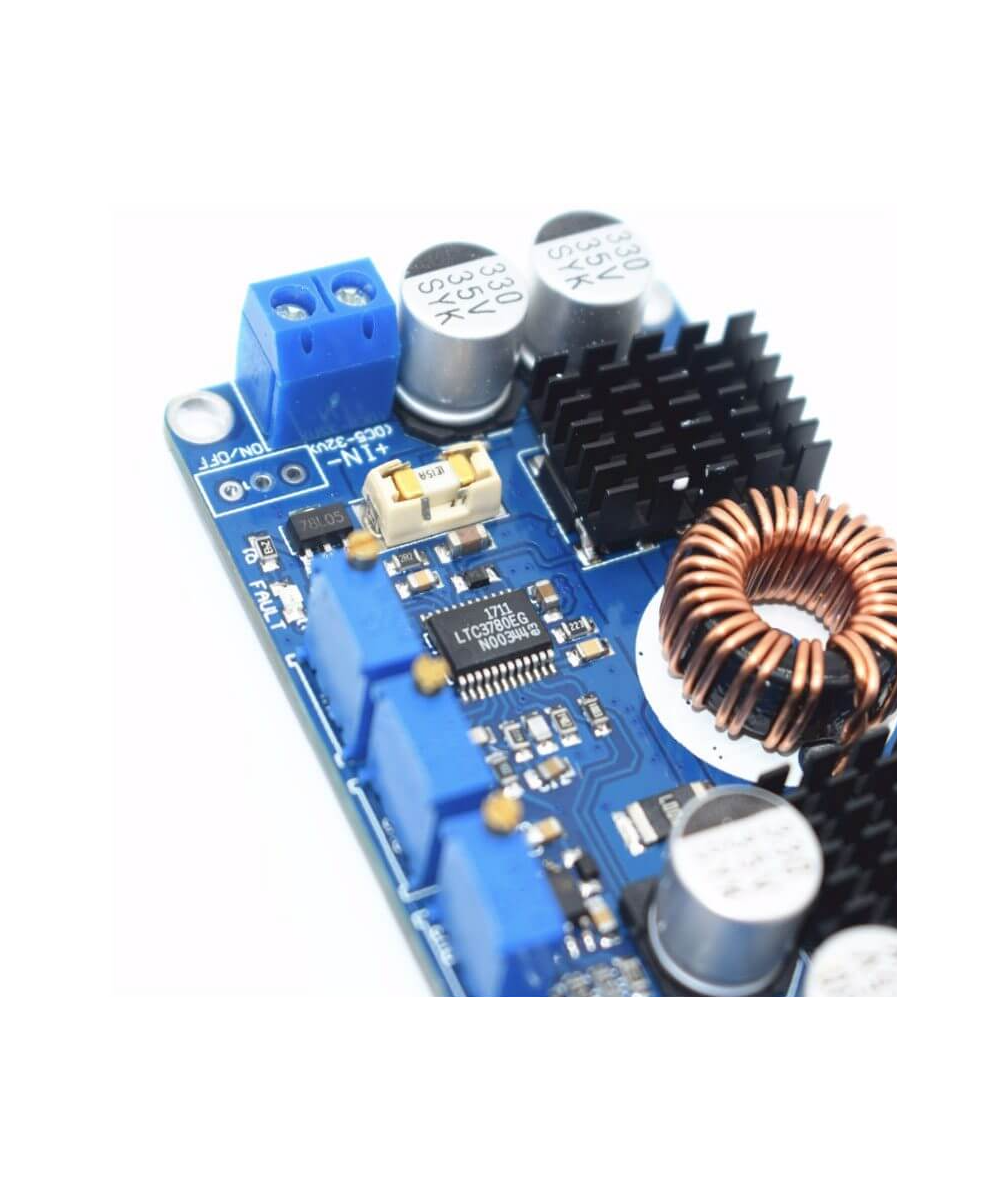

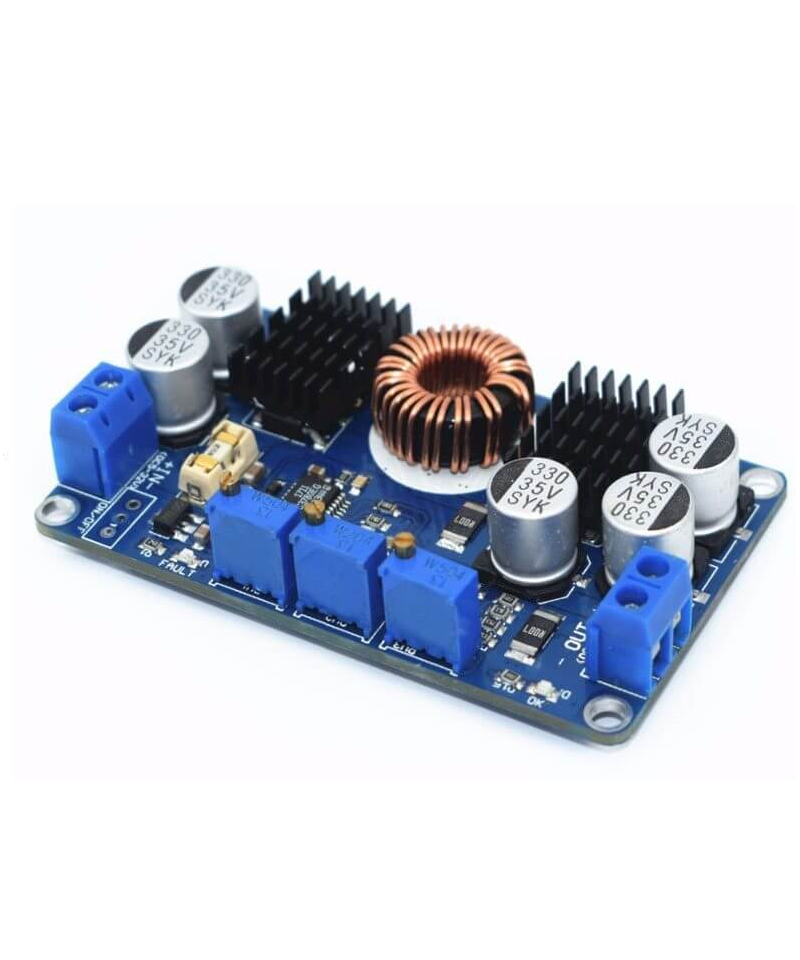

Estabilizador / Regulador descendente de voltaje 1-30V 10A LTC3780

Descripción

El convertidor de voltaje DC-DC Step-Up-Down 10A LTC3780 tiene como función entregar un voltaje de salida constante frente a variaciones del voltaje de entrada o de carga, sin importar si el voltaje de entrada es mayor o menor al voltaje de salida. Soporta corrientes de salida de hasta 10A, voltaje de entrada entre 5V a 32V y voltaje de salida entre 1V a 30V. El voltaje de salida se selecciona mediante un potenciómetro multivuelta. Cuenta con una luz indicadora de error cuando la desviación del voltaje de salida sea muy grande, o cuando ocurra un problema en la salida de voltaje, además posee un fusible reemplazable. Útil para aplicaciones en las que la entrada de voltaje tiene alta variabilidad como los paneles solares.

El convertidor DC-DC Step-Up-Down 10A LTC3780 es un regulador de tipo conmutado elevador-reductor (Step-Up-Down o Buck-Boost) con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado.  El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Permite obtener un voltaje regulado a partir de una fuente con un voltaje inferior o superior, por ejemplo: obtener 5V o 12V a partir de un panel solar o turbina de viento. Es capaz de manejar una carga de hasta 10A.

Posee tres potenciómetros para regular el voltaje constante(CV), corriente constante(CC) y protección de bajo nivel de voltaje(UV), indicados en la parte inferior de la placa. El módulo suministrará el voltaje constante seleccionado hasta que la corriente que suministre llegue al nivel de corriente constante seleccionado, entonces el módulo reducirá el voltaje para no sobrepasar la corriente máxima seleccionada. Además el potenciómetro de bajo voltaje corta la alimentación cuando el voltaje de entrada es menor al voltaje bajo (UV) seleccionado, esto es particularmente útil cuando se alimenta con un batería y por seguridad no se quiere descargarla mas allá de su voltaje mínimo de seguridad.

ESPECIFICACIONES TÉCNICAS

Chip Buck-Boost: LTC3780

Voltaje de entrada: 5.0V a 32V DC

Voltaje de salida: 1V a 30V DC Ajustable

Corriente de salida: 10A

Potencia de salida: 80W, utilizar disipador

Eficiencia de conversión: hasta 98%

Output ripple: 50mV medido a 12V/5A

Frecuencia de Trabajo: 200KHz a 400KHz

Fusible de entrada: 15A

Protección de alimentación invertida: NO (se puede agregar un diodo en serie a la entrada)

Protección corto circuito: SI

Protección sobre-temperatura: NO

Dimensiones: 77.6mm x 46.5mm x 15mm

Contenido:

1 x Estabilizador / Regulador descendente 1-30V 10A LTC3780
