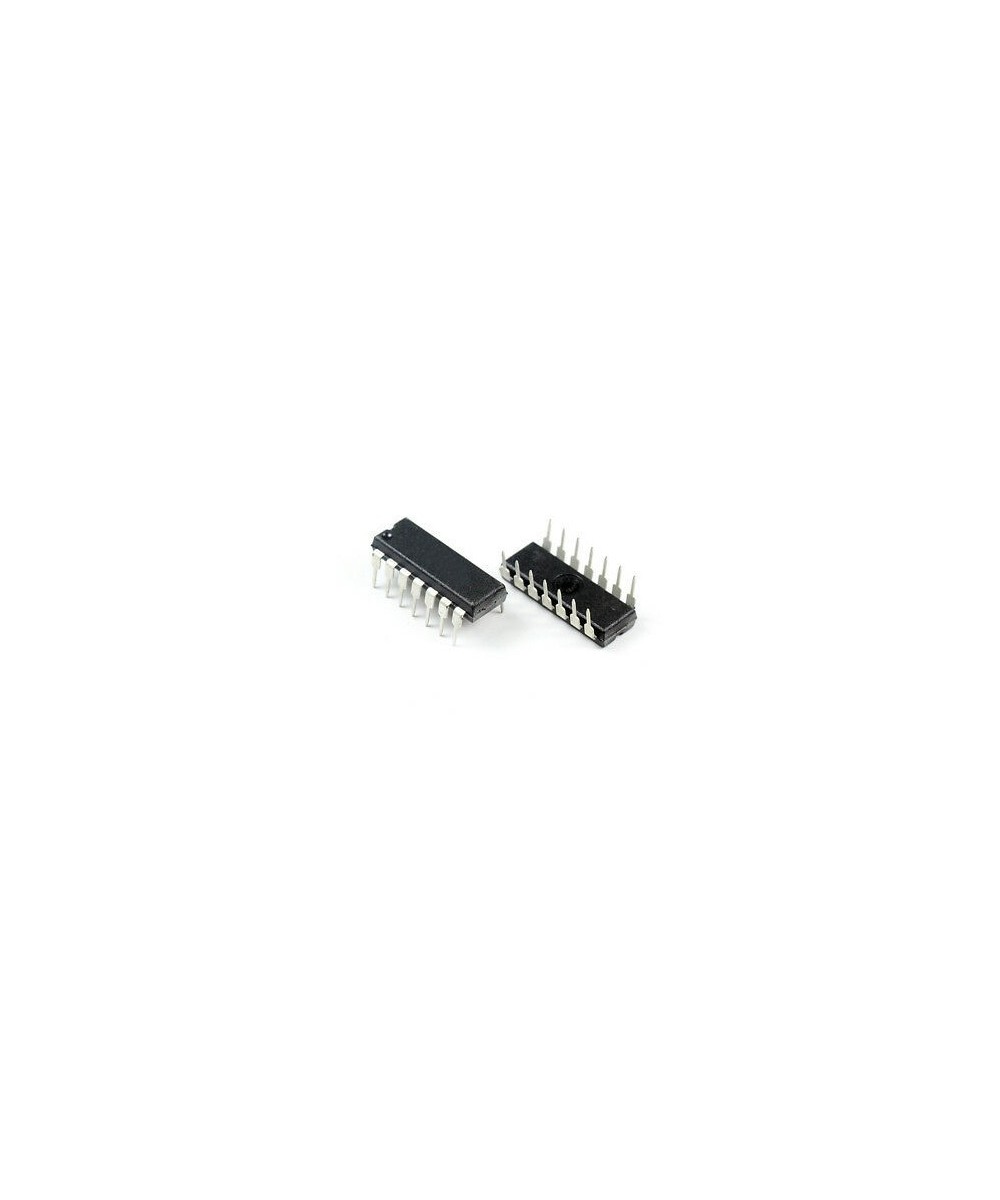

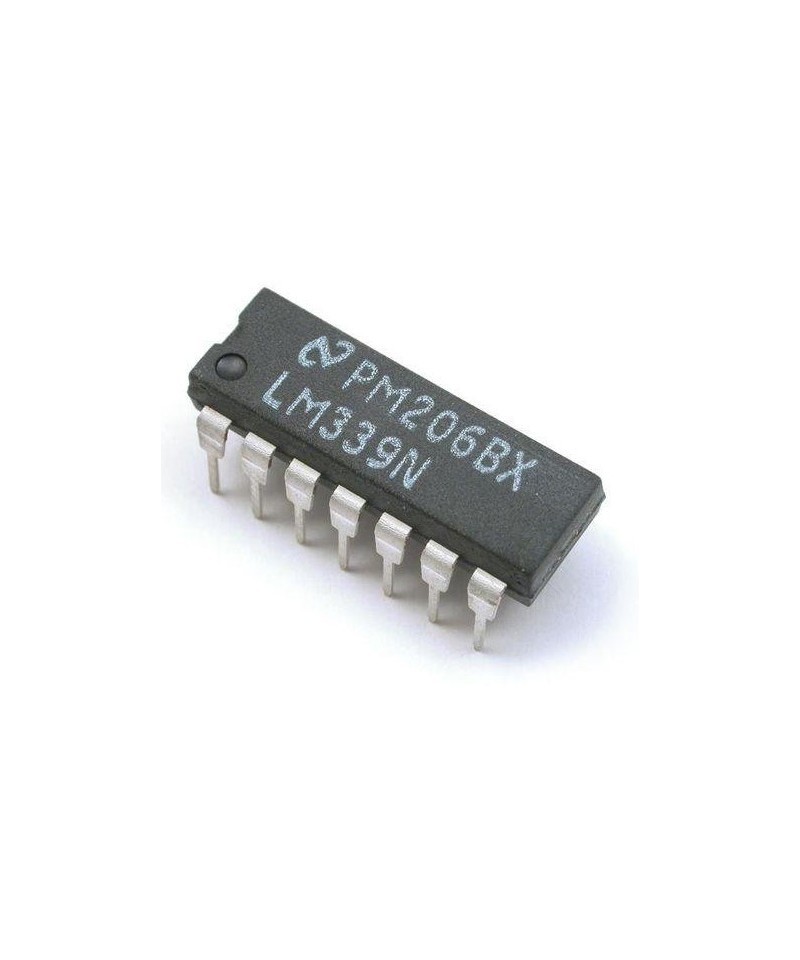

Comparador de voltaje LM339N (DIP)

Descripción:

Este dispositivo cuenta con cuatro comparadores de voltaje independientes que están diseñados para operar mediante una fuente de alimentación simple en un amplio rango de voltajes.  El LM339N puede funcionar con una fuente de alimentación doble siempre que la diferencia entre ambas fuentes se encuentre entre 2V y 36V y el valor de Vcc sea al menos 1.5 V más positivo que el voltaje de entrada en modo común. La corriente de drenaje es independiente del voltaje de alimentación y las salidas se pueden conectar a otras salidas de colector abierto para conseguir relaciones AND cableadas.

Rango de alimentación simple de 2V a 36V y rango de alimentación doble de 1V a 18V

Baja corriente de alimentación de drenador típica de 0.8mA independiente del voltaje de alimentación

Tiempo de respuesta de 0.3us paso de entrada de nivel TTL

Baja corriente de polarización de entrada de -25nA

Bajo voltaje de compensación offset de entrada de 2mV

El rango de voltaje de entrada de modo común incluye conexión a tierra

El voltaje de entrada diferencial iguala al voltaje nominal máximo de alimentación de ±36V

Bajo voltaje de saturación de salida

Salida compatible con TTL, MOS y CMOS

Temperatura de funcionamiento entre 0C y 70C

Aplicaciones: Administración de potencia

Especificaciones:

Tipo de comparador: Voltaje

Tipo de salida: Colector abierto

Número de comparadores: 4

Tensión de alimentación mínima: 2 V

Tensión de alimentación máxima: 36 V

Tiempo de respuesta: 300 ns

Temperatura de operación mínima: -0C

Temperatura de operación máxima: 70C

Encapsulado DIP

14 pines

Sustituto:

 NTE 834 UPC339

Contenido:

1 x Comparador de voltaje LM339 DIP
