Descripción:

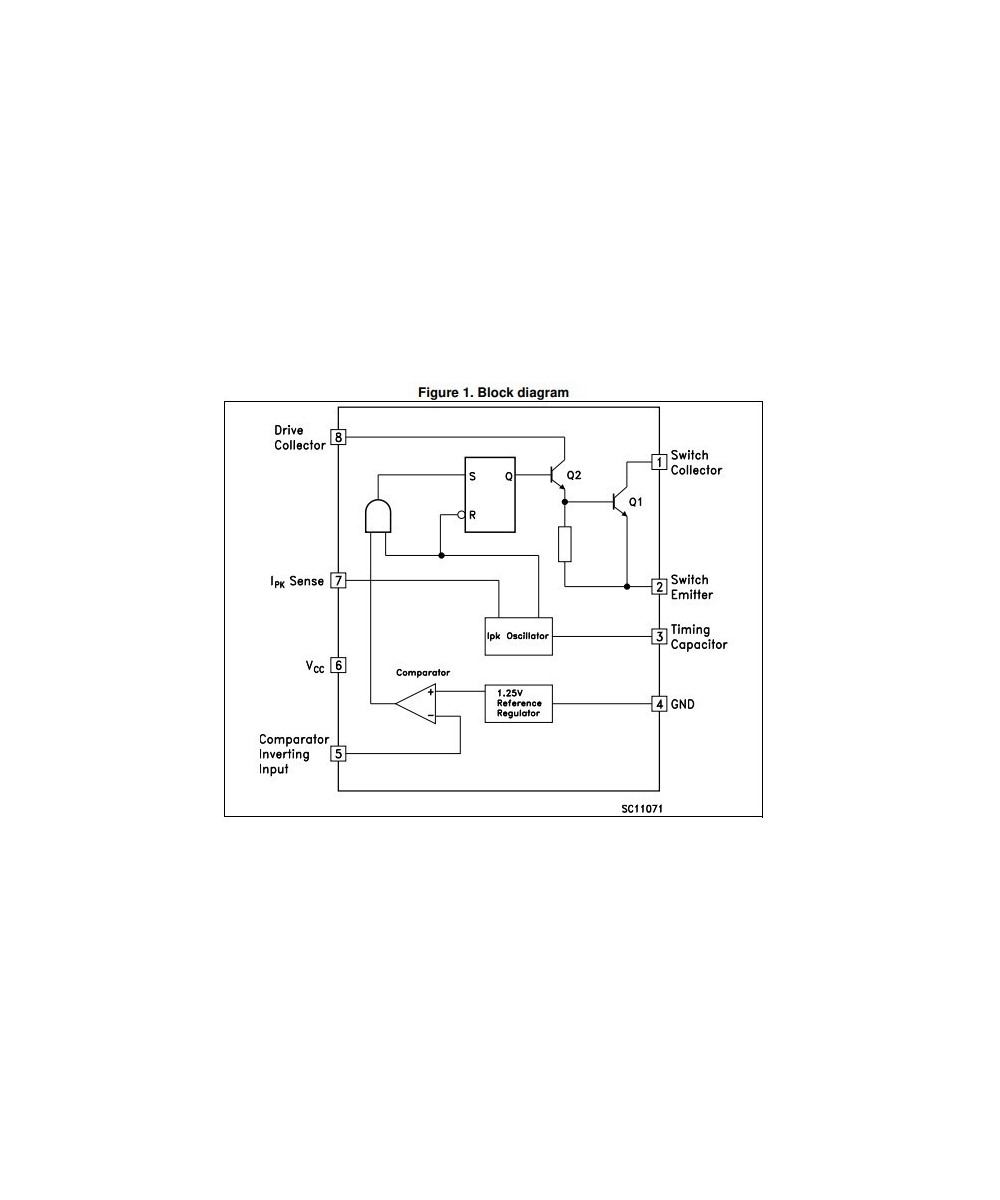

La serie MC34063A / E es un control monolítico
circuito que ofrece las funciones principales para la conversión de voltaje DCDC.
El dispositivo contiene una temperatura interna
referencia compensada, comparador, ciclo de trabajo
oscilador controlado con un límite de corriente activo
circuito, controlador e interruptor de salida de alta corriente.
El voltaje de salida es ajustable a través de dos
resistencias con una precisión de referencia del 2%.
Empleando un número mínimo de externos
componentes, la serie de dispositivos MC34063A / E es
diseñado para aplicaciones reductoras, elevadoras y de inversión de voltaje.
Características:
• Corriente del interruptor de salida superior a 1,5 A
• 2% de precisión de referencia
• Baja corriente de reposo: 2,5 mA (típ.)
• Funcionamiento de 3 V a 40 V
• Operación de frecuencia a 100 kHz
• Limitación de corriente activa
Especificaciones:
Fabricante: STMicroelectronics
Categoría de producto: Reguladores de voltaje de conmutación
RoHS: Detalles
Estilo de montaje: Through Hole
Paquete / Cubierta: DIP-8
Topología: Boost, Buck, Inverting
Voltaje de salida: 1,25 V a 38 V
Corriente de salida: 1.5 A
Número de salidas: 1 Salida
Voltaje de entrada MÁX .: 40 V
Voltaje de entrada MIN .: 3 V
Frecuencia de conmutación: 100 kHz
Temperatura de trabajo mínima: - 40 C
Temperatura de trabajo máxima: + 85 C
Serie: MC34063AB
Empaquetado: Tube
Tipo: Regulador de conmutación Buck / Boost / Inverting
Marca: STMicroelectronics
Regulación de carga: 10 mV
Tipo de producto: Reguladores de voltaje de conmutación
Cantidad de empaque de fábrica: 2000
Subcategoría: PMIC - Circuitos integrados de administración de energía
Peso de la unidad: 2.268 g
Contenido:
1 x Regulador de Voltaje MC34063ABN (DIP)
