Estabilizador / regulador descendente 3.6-28V a 5/12V 5A CR-3050B
Mini regulador step down 5-12V mini 560
Descripción general:
El inversor de voltaje monolítico de bomba de carga MAX660
convierte una entrada de + 1,5 V a + 5,5 V en un correspondiente
Salida de -1,5 V a -5,5 V. Usando solo dos de bajo costo
condensadores, la salida de 100 mA de la bomba de carga reemplaza
conmutando reguladores, eliminando inductores y sus
costo asociado, tamaño y EMI. Mayor al 90%
eficiencia en la mayor parte de su rango de carga-corriente combinado
con una corriente de funcionamiento típica de solo 120 µA proporciona
rendimiento ideal tanto para aplicaciones de conversión de voltaje a batería como a nivel de placa. El MAX660 puede
también duplica el voltaje de salida de una fuente de alimentación de entrada
o batería, proporcionando + 9.35V a 100mA desde un + 5V
entrada.
Un pin de control de frecuencia (FC) selecciona 10 kHz tipo o
Funcionamiento típico de 80 kHz (40 kHz mínimo) para optimizar el condensador
tamaño y corriente de reposo. La frecuencia del oscilador
también se puede ajustar con un condensador externo o
impulsado con un reloj externo. El MAX660 es una actualización de alta corriente compatible con pines del ICL7660.
El MAX660 está disponible en paquetes DIP de 8 pines y de contorno pequeño en formato comercial, extendido y militar.
rangos de temperatura.
Para aplicaciones de 50 mA, considere el MAX860 / MAX861
dispositivos compatibles con pines
Aplicaciones:
Computadoras portatiles
Instrumentos medicos
Fuentes de alimentación de interfaz
Instrumentos de mano
Fuentes de alimentación para amplificadores operacionales
Características:
Pequeños condensadores
Pérdida típica de 0,65 V a una carga de 100 mA
Corriente de funcionamiento baja de 120 µA
Impedancia de salida típica de 6,5 Ω
RUTA garantizada <15Ω para C1 = C2 = 10µF
Actualización ICL7660 de alta corriente compatible con pines
Invierte o duplica el voltaje de suministro de entrada
Frecuencia de oscilador seleccionable: 10 kHz / 80 kHz
88% de eficiencia de conversión típica a 100 mA
Especificaciones:
Fabricante: Maxim Integrated
Categoría de producto: Reguladores de voltaje de conmutación
RoHS: Detalles
Estilo de montaje: Through Hole
Paquete / Cubierta: PDIP-8
Topología: Invertir
Voltaje de salida: - 1,5 V a - 5,5 V, 3 V a 11 V
Corriente de salida: 100 mA
Número de salidas: 1 Salida
Voltaje de entrada MÁX .: 5.5 V
Voltaje de entrada MIN .: 1,5 V
Frecuencia de conmutación: 10 kHz a 80 kHz
Temperatura de trabajo mínima: - 40 C
Temperatura de trabajo máxima: + 85 C
Serie: MAX660
Empaquetado: Tube
Función: invertir, intensificar
Altura: 4.45 mm
Voltaje de entrada: 1.5 V a 5.5 V
Longitud: 9,91 mm
Tipo: Convertidor de voltaje
Ancho: 7.87 mm
Marca: Maxim Integrated
Corriente de suministro operativa: 1 mA
Dp - Disipación de potencia: 727 mW
Tipo de producto: Reguladores de voltaje de conmutación
Cantidad de empaque de fábrica: 50
Subcategoría: PMIC - Circuitos integrados de administración de energía
Alias de las piezas n.º: MAX660
Peso de la unidad: 1 g
Contenido:

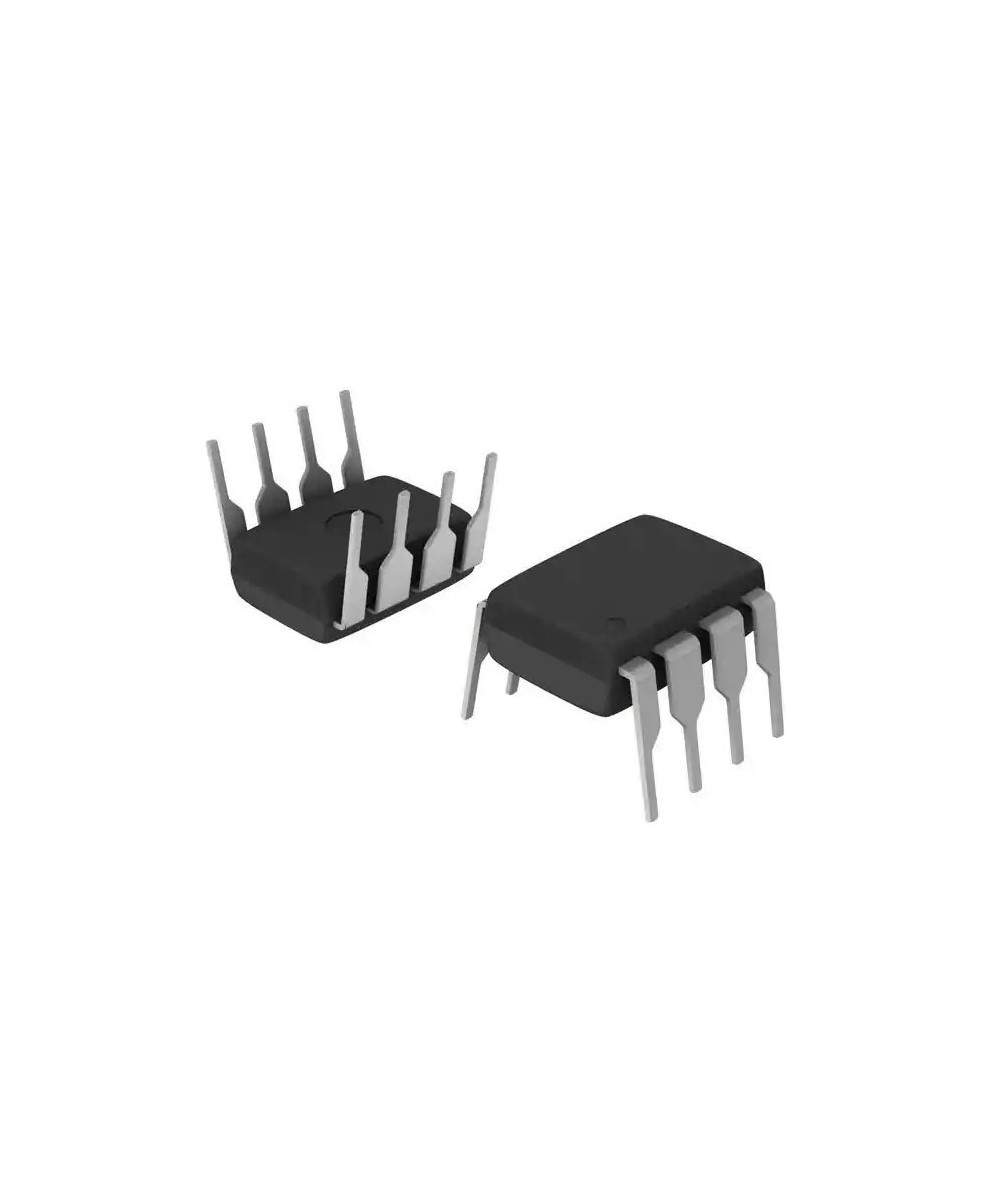

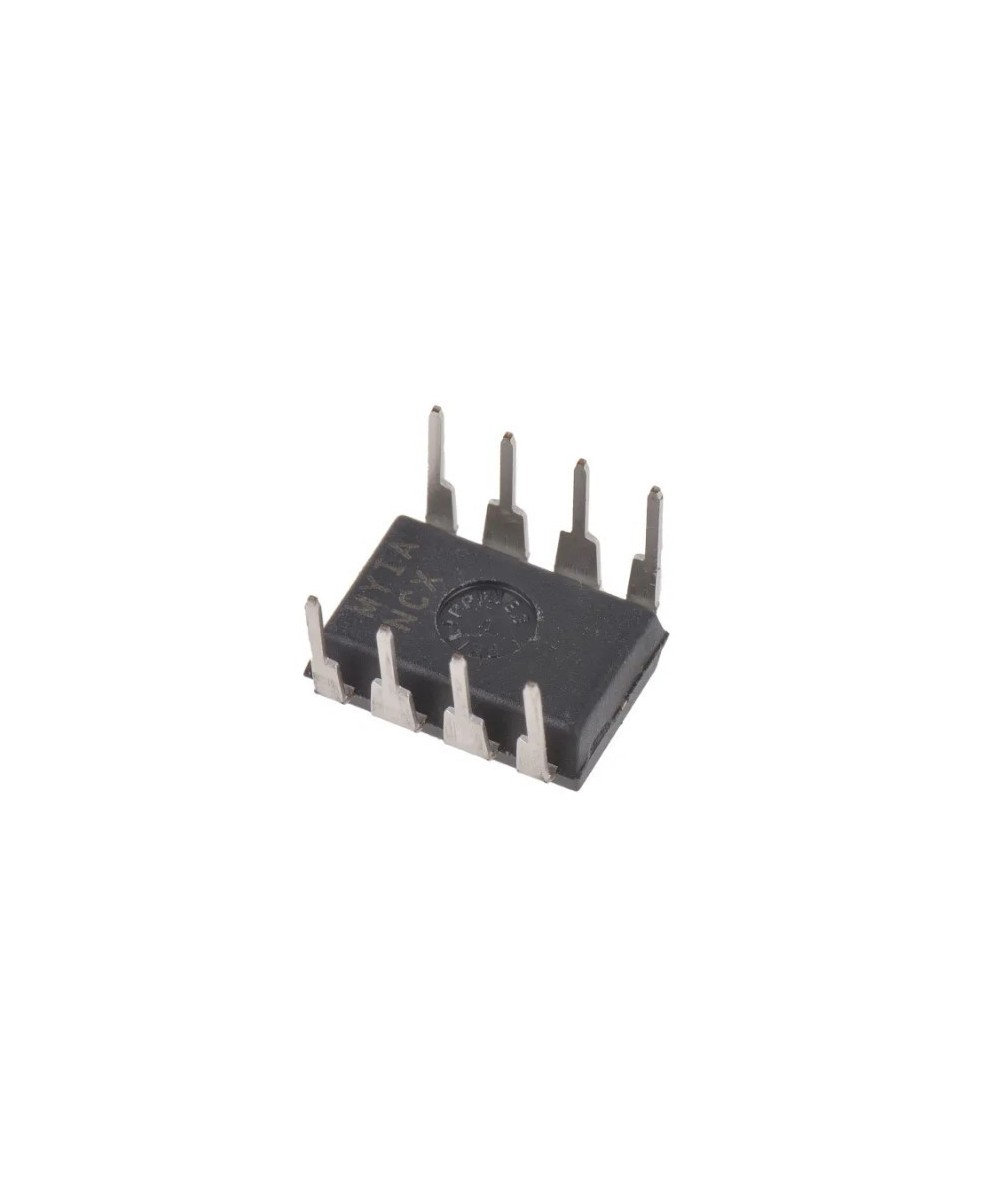

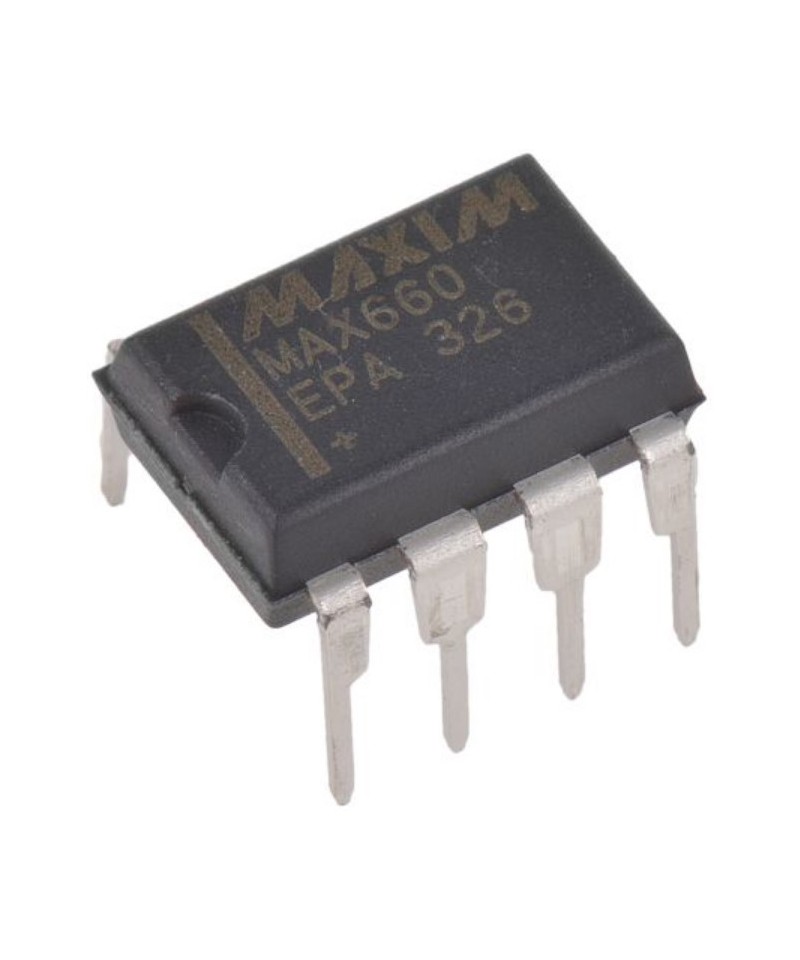

1 x Regulador de Voltaje MAX660EPA+ (DIP)
