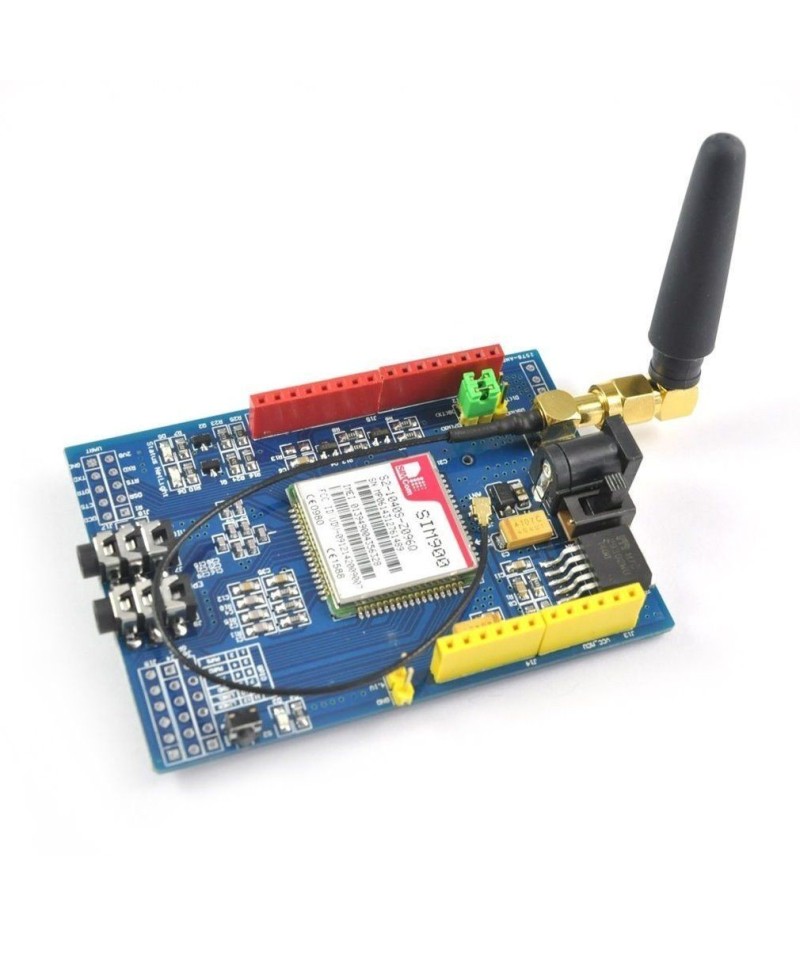

Modulo shield GSM / GPRS para arduino SIM900L

Descripcion:

El Shield GPRS/GSM SIM900 es la forma más sencilla de conectar tus proyectos con Arduino a la red celular y de esta forma poder enviar y recibir mensajes de texto (SMS), llamadas de voz y hasta conectarte a Internet via GPRS y entrar asi al mundo del Internet de las cosas (IoT). El Shield SIM900 trabaja en las bandas GSM de 850/900/1800/1900MHz. Todo lo que necesitas para agregar funcionalidad celular a tu proyecto es una tarjeta SIM (Entel, Movistar o Claro) y ya puedes empezar a enviar mensajes, realizar llamadas, entre otros.

El chip principal del Shield es el SIM900: un módem GSM/GPRS de bajo costo y amplio soporte. El SIM900 soporta comandos AT por Serial UART, mediante el uso de los comandos permite enviar y recibir SMS, realizar llamadas y conectarnos a Internet. En Arduino podemos utilizar un puerto serial por software en los pines D7 y D8, utilizar el puerto Serial por hardware en los pines 0 y 1 o utilizar directamente el conversor USB-Serial de la placa Arduino utilizando los pines D0(TX) y D1(RX). El Shield posee dos jumpers que permiten seleccionar los pines para la comunicación serial.

Utilizar el Shield SIM900 GSM/GPRS con Arduino es muy sencillo. En primer lugar debemos insertar una tarjeta SIM en el socket correspondiente y luego podemos montar directamente el shield sobre un Arduino Uno. Para alimentar el shield tenemos 2 opciones seleccionables mediante un switch en placa: alimentar el shield desde nuestro Arduino o con una fuente independiente. Si optamos por una fuente externa o independiente recomendamos utilizar fuentes entre 9V a 12V DC y que puedan suministrar corrientes mayores a 1 amperio, la fuente 9V para Arduino es una buena opción. Para activar el Shield podemos hacerlo de forma manual o por software, manualmente con el pulsador en placa y por software con el Pin D9 (previamente debemos soldar los pads PWR). El Shield incluye una antena con conector SMA, pero si deseamos realizar una extensión de la ubicación de la antena podemos optar por una de estas antenas: Antena GSM linear con conector IPEX o Antena GSM con conector IPEX. El Shield SIM900 es perfectamente compatible con Arduino Uno y Leonardo, para trabajar con Arduino Mega debemos cablear los pines D7 y D8 a los pines RX1 y TX1.

*El Shield incluye antena GSM con conector SMA

Caracteristicas:

- Chip principal: SIM900

- Voltaje de alimentación externo: 5-12V DC

- Voltaje I/O: 5V TTL

- Bajo consumo de corriente: 1.5mA(sleep mode)

- Cuatro bandas GSM/GPRS: 850,900,1800,1900 MHz

- Trabaja solo con Tecnología 2G

- GPRS multi-slot class 10/8

- GPRS mobile station class B

- Compliant to GSM phase 2/2+

- Class 4 (2 W @850/ 900 MHz)

- Class 1 (1 W @1800/1900MHz)

- Control vía comandos AT (GSM 07.07, 07.05 and SIMCOM enhanced AT Commands)

- Socket Tarjeta SIM

- Socket batería RTC

- Conectores miniplug para audífono y micrófono (3.5mm)

- Conector antena SMA

- Incluye antena GSM con conector SMA

- Shield compatible con Arduino Uno y Leonardo

- Temperatura de trabajo: -40°C to +85 °C

Enlaces de interés:

GPRS Shield v1.4 Schematic

Comandos AT para SIM900

Wiki Shield SIM900

Wiki oficial

Tutorial: Arduino y Shield GSM SIM900

Tutorial para envio/recepción SMSs

Tutorial para conectarse a la red celular

Comandos AT o Hayes

Comandos AT básicos

Comandos AT para SMS

Contenido:
1 x Modulo shield GSM / GPRS para arduino SIM900L
