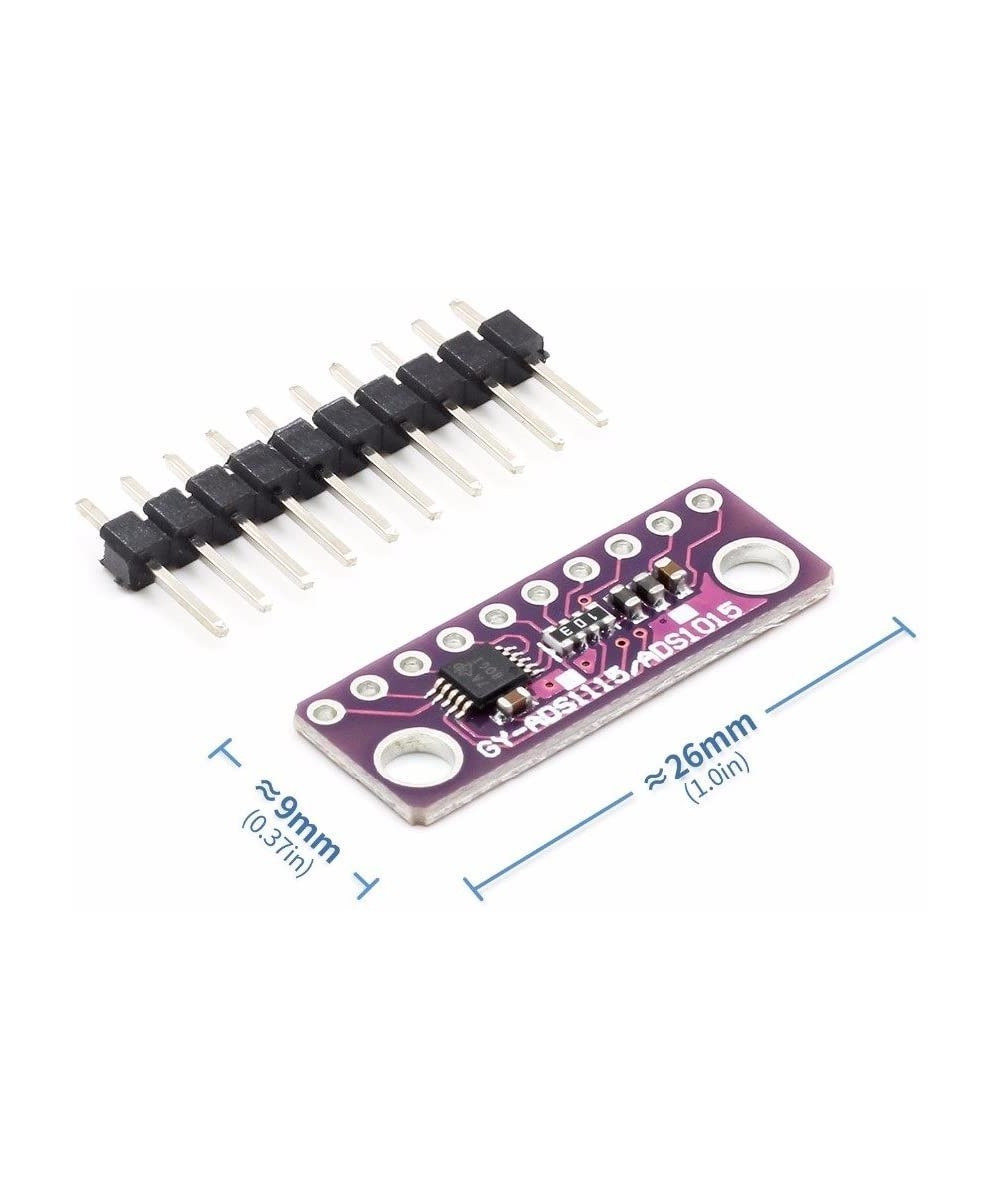

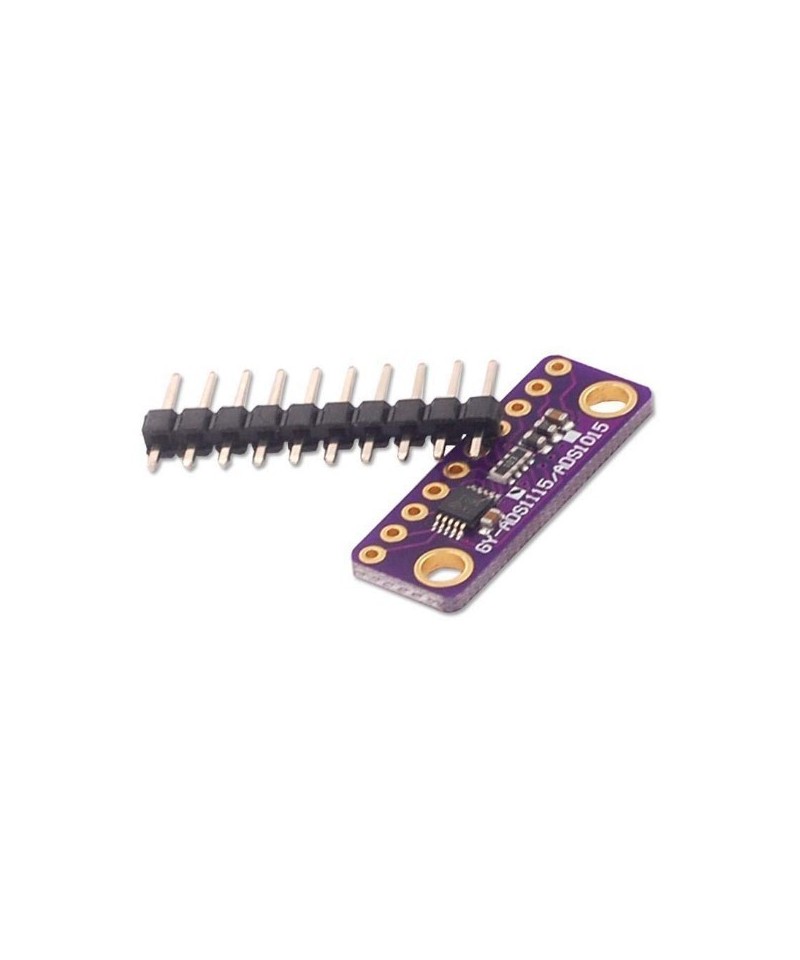

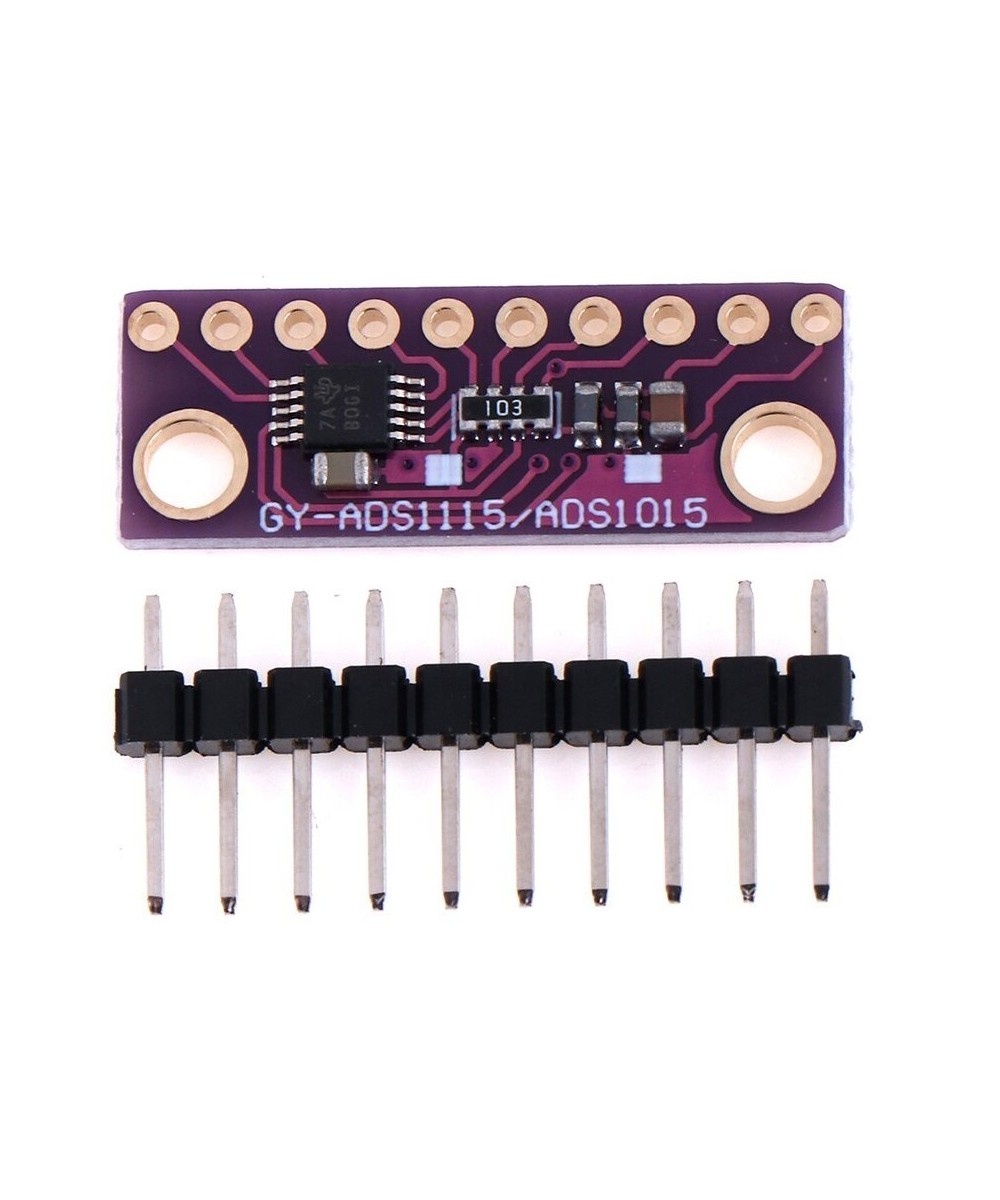

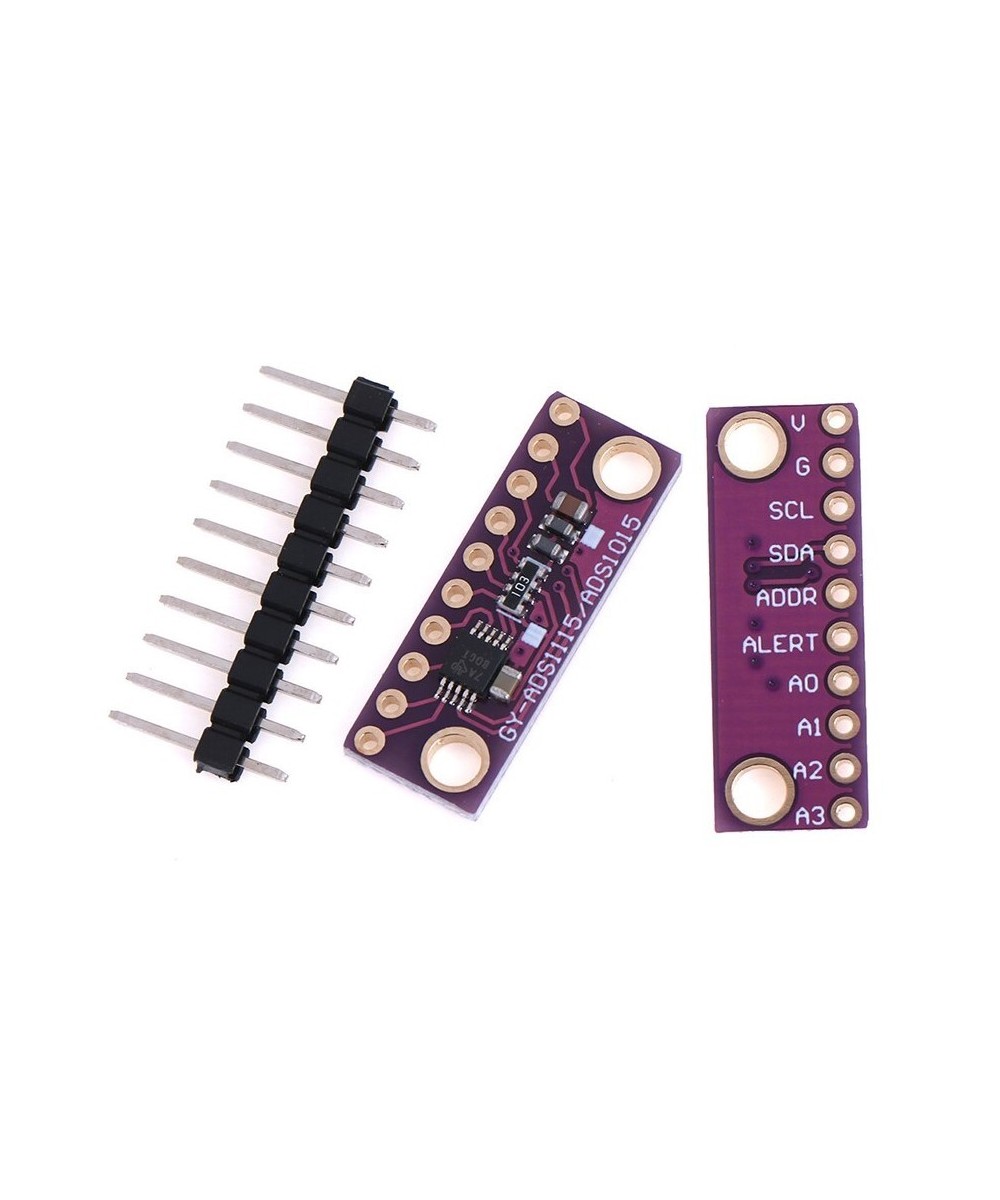

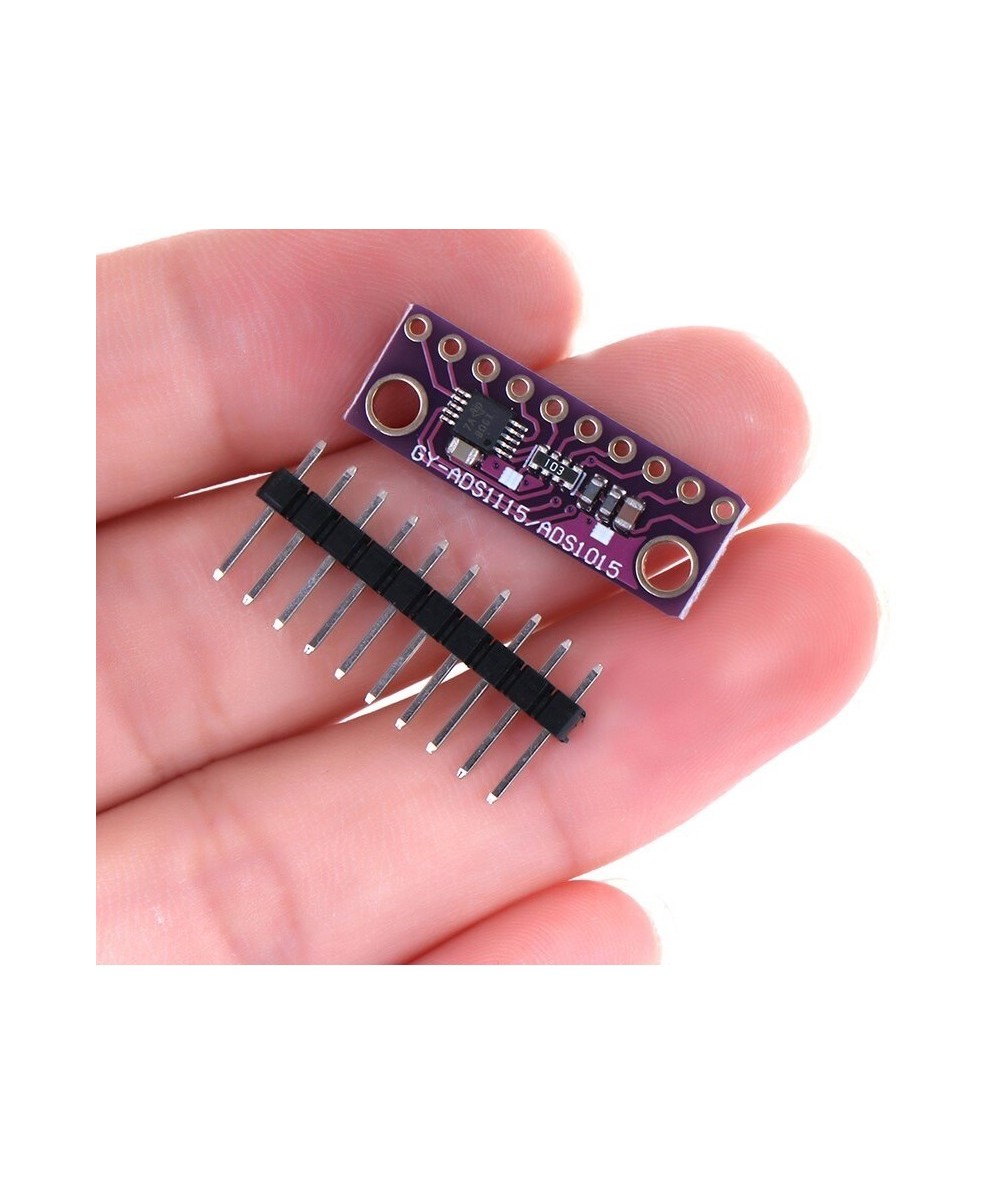

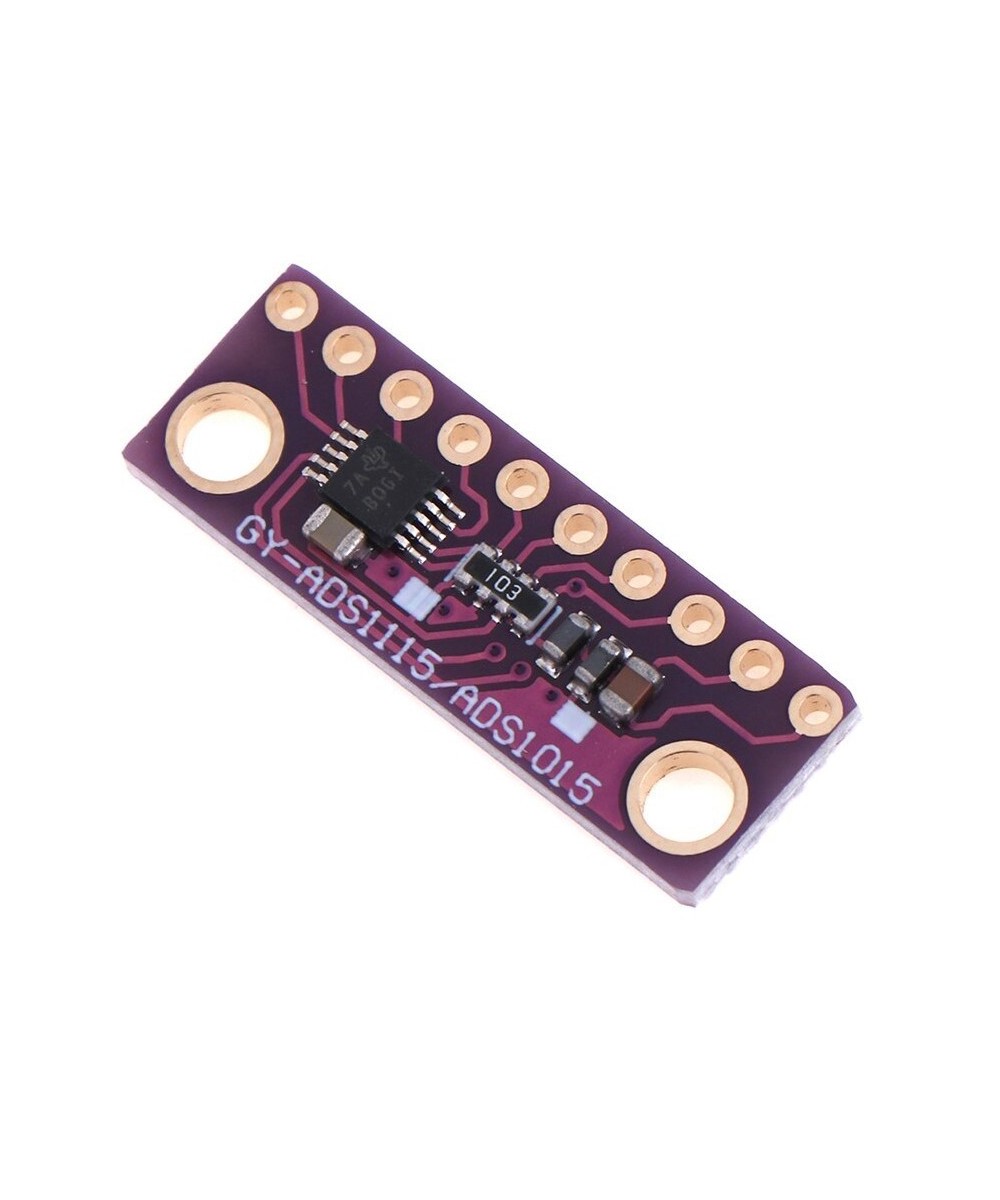

Descripcion:
Cuando se quiere medir una señal analógica desde un sistema digital como los microcontroladores se utilizan los converores analogo digital (ADC). El chip ADS1115 de este módulo tiene un conversor delta sigma de 16 bits de resolución, puede leer 4 señales indivuales o 2 diferenciales, un comparador programable con salida directa al pin alrt, y ganancia programable que le permiten leer hasta 256mV en escala completa; haciendo de este un dispositivo muy versátil.
Los datos digitales son leídos mediante bus I2C y puede alcanzar hasta 860 muestas por segundo, existen librerias para su uso rápido en arduino. Direccion I2c por defecto: 0x48.
Especificaciones:
Voltaje de Alimentación: 2.0V- 5.5V DC
Corriente de alimentación: 200uA en modo de lectura continua, y un modo de auto apagado 5uA
Interface con microcontrolador: I2C
Chip principal: ADS1115
Muestras por segundo: 8 - 860
Voltaje de referencia estabilizado interno
4 canales en modo individual, 2 canales en modo comparador
Comparador programable
Direccion I2C: seleccionable con el pic addr, hasta cuatro direcciones 0x48-0x4B.
Circuito de acondicionamiento con divisor de voltaje y filtro RC
Rango de ganancia programable: 1-128
Contenido:
1 x Convertidor analogo a digital I2C ADS1015 16 BITS
