Descripción:

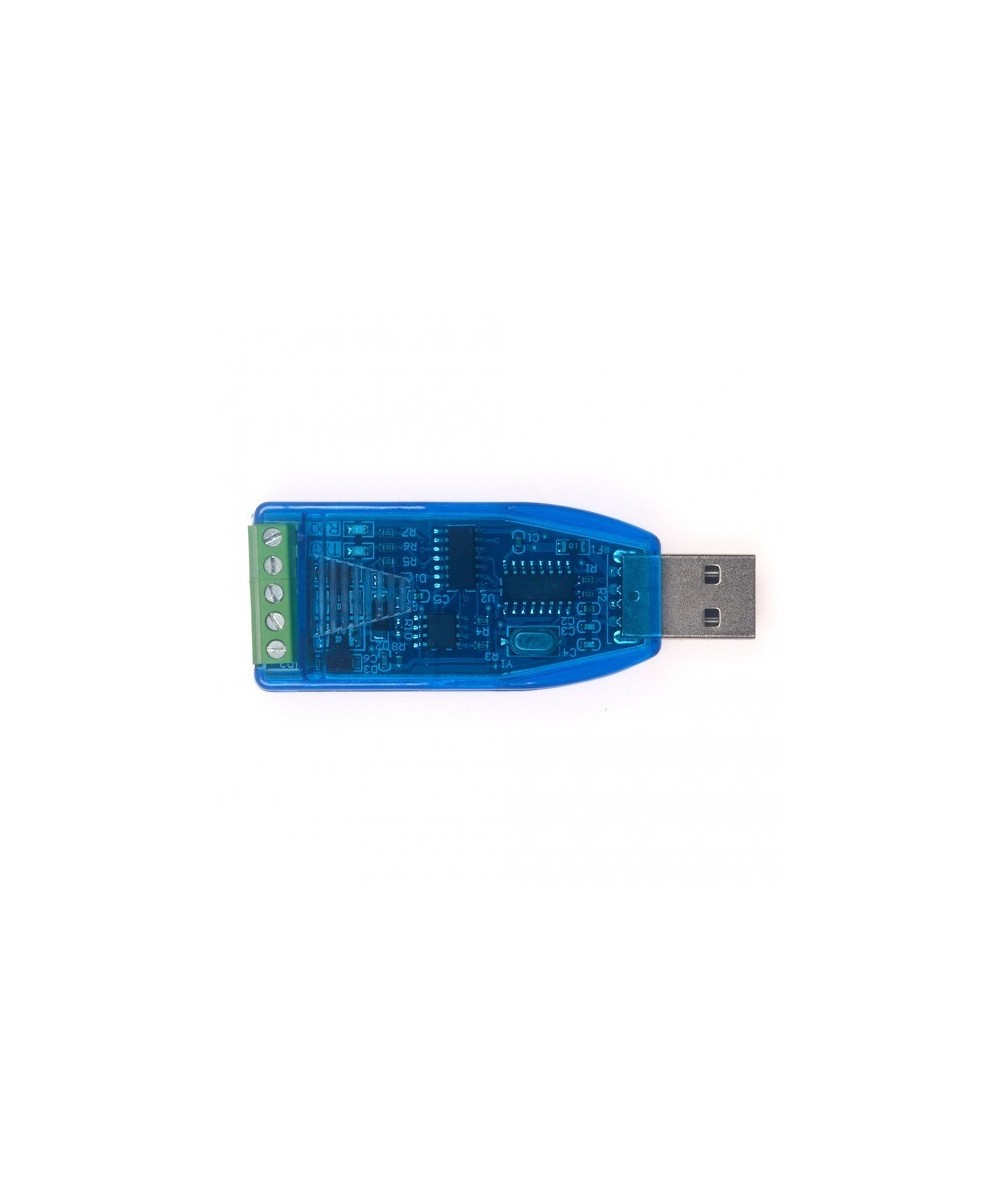

El Conversor ZK-U485 es un Conversor USB a RS485 con protección TVS permite establecer comunicación entre una PC (USB) y equipos como: microcontroladores/cámara PTZ/PLCs/variador de frecuencia utilizando la interface RS485. El equipo tiene como componentes principales: un chip CH340: conversor USB a serial TTL, un chip MAX485: serial TTL a RS485, complementado por un circuito de protección de supresión transitoria TVS que evita el mal funcionamiento interno del chip debido a la incompatibilidad de niveles de voltaje. La interface RS485 es un estándar industrial ampliamente utilizado por su robustez, fácil implementación y buenas prestaciones. Utilizando RS485 como capa física es posible implementar un bus de campo industrial tipo MODBUS o DMX para el control de luces.
El estándar RS485 también llamado EIA-485 es muy utilizado por equipos industriales de instrumentación y control: Variadores de velocidad, PLCs, Pirómetros. RS485 está definido como un sistema de comunicación en bus de transmisión multipunto diferencial, es ideal para transmitir a velocidades medianas sobre largas distancias (35 Mbit/s hasta 10 metros y 100 kbit/s en 1200 metros) y a través de canales ruidosos, ya que al emplear voltajes diferenciales reduce los ruidos eléctricos que aparecen en la línea de transmisión. El medio físico de transmisión es el cable par trenzado que admite hasta 32 estaciones en 1 solo bus, con una longitud máxima de 1200 metros operando entre 300 y 19200 bit/s, en modo de comunicación half-duplex (semiduplex).
Características:
Modelo: ZK-U485
Chip USB a Serial TTL: CH340G
Chip Serial TTL a RS485: MAX485
Especificación USB 2.0 estándar
Conector USB-A macho
RS485 Half-Duplex
Borneras para conexión de cable par trenzado RS485
No necesita alimentación externa, directamente del USB
Salida de voltaje: 5V
Distancia máxima cableado: 1200m
LED indicador: TX, RX
Temperatura de trabajo: -20° a 65°C
Compatible con Windows 98SE/2000/XP/Vista/7/8/10/11, Linux 2.40
Dimensiones: 70*26.5*13.5 mm
Peso: 15.7 gramos
Conexiones:
A: RS485 Señal A
B: RS485 Señal B
GND: Tierra 0V
GND: Tierra 0V
+5V: VCC 5V D
