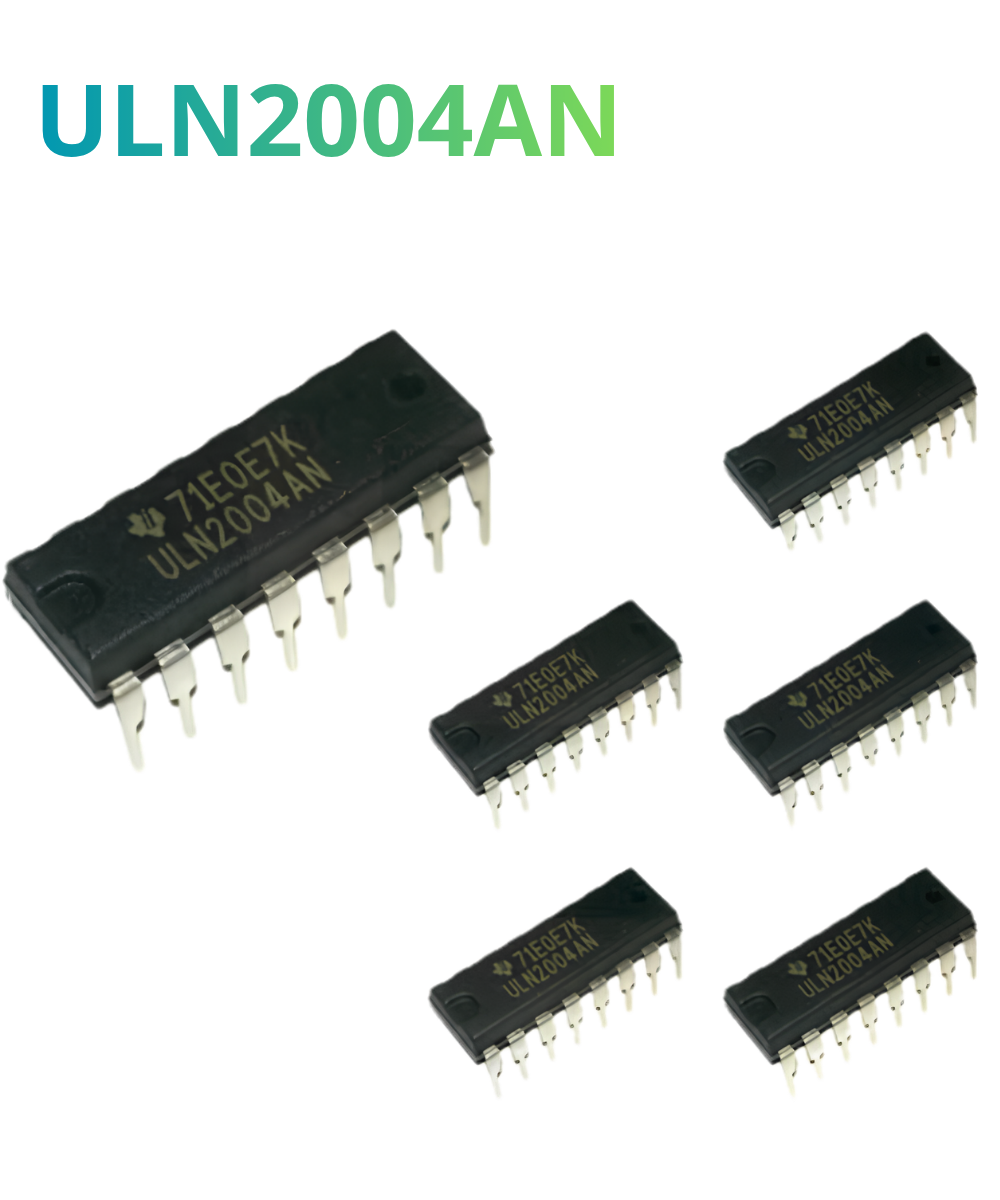

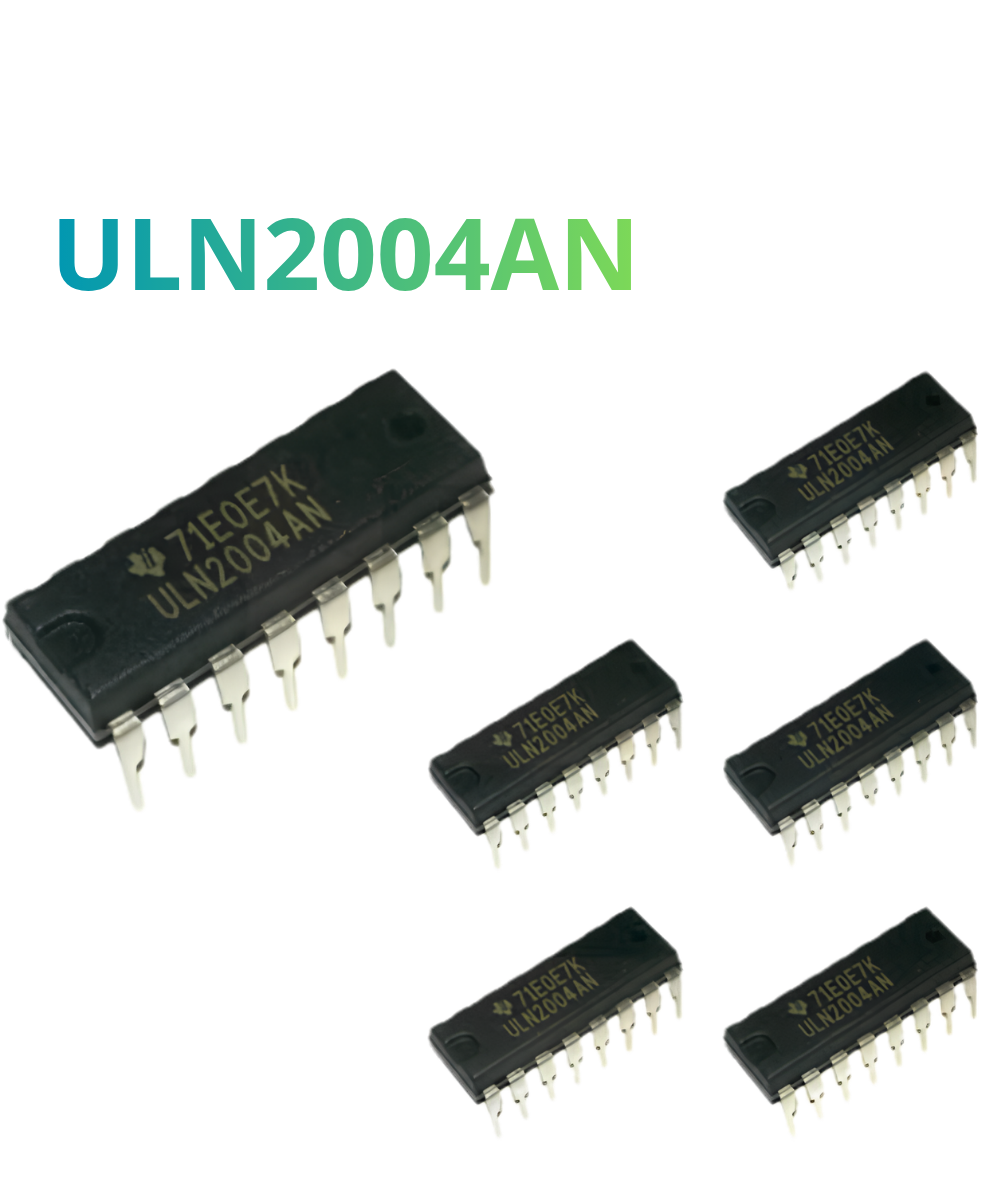

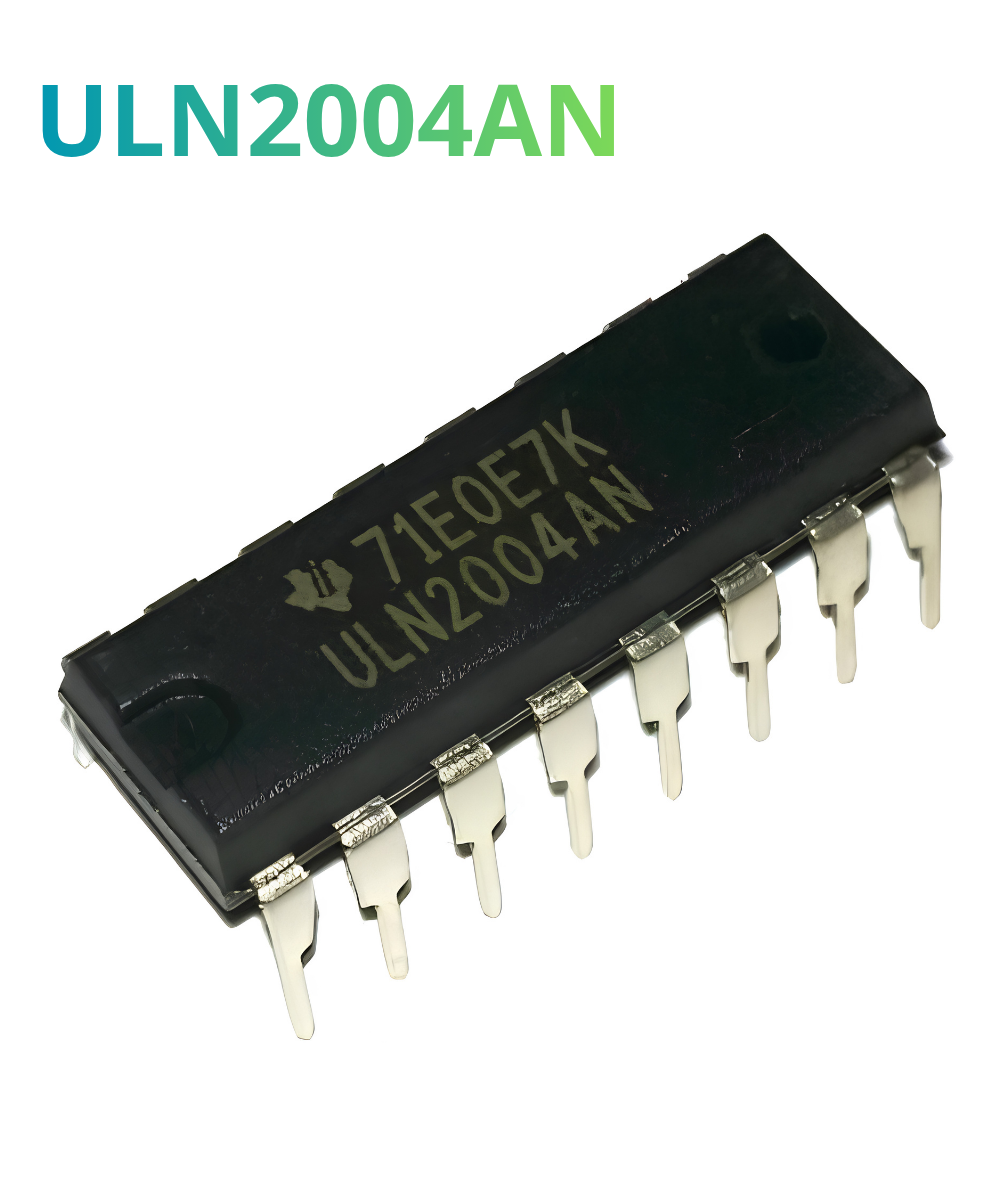

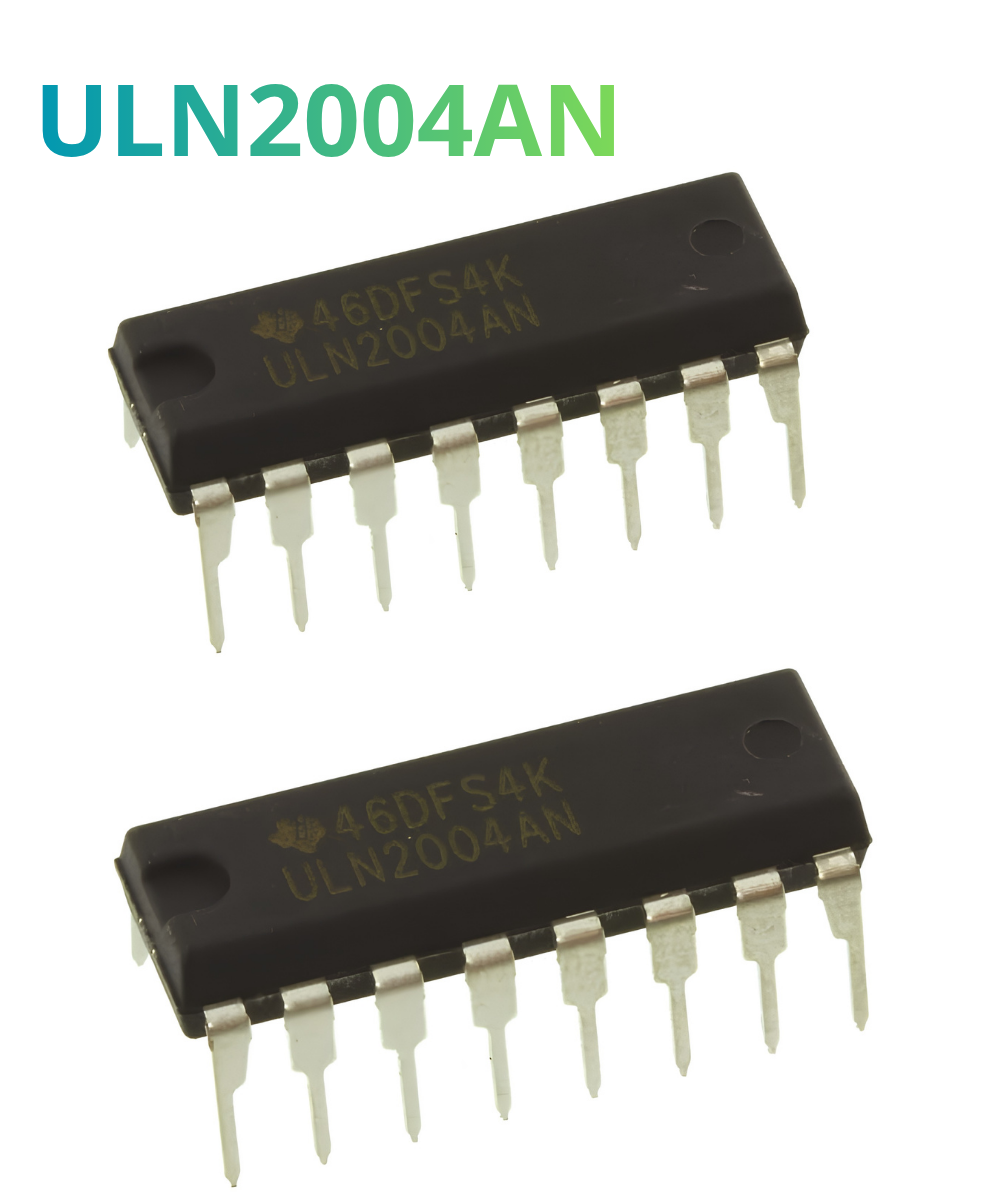

Transistor Darlington NPN de 7 elementos ULN2004AN

Descripcion:

El ULN2004AN es un circuito integrado monolítico de alta tensión y alta corriente que incorpora siete arreglos de transistores NPN Darlington en un solo empaque. Cada par Darlington cuenta con salidas de colector abierto y diodos de sujeción (clamp) con cátodo común integrados para la supresión de picos inductivos. Su diseño permite conectar canales en paralelo para manejar mayores corrientes, siendo un componente fundamental para actuar como interfaz entre circuitos lógicos digitales de baja potencia y cargas de alta potencia.

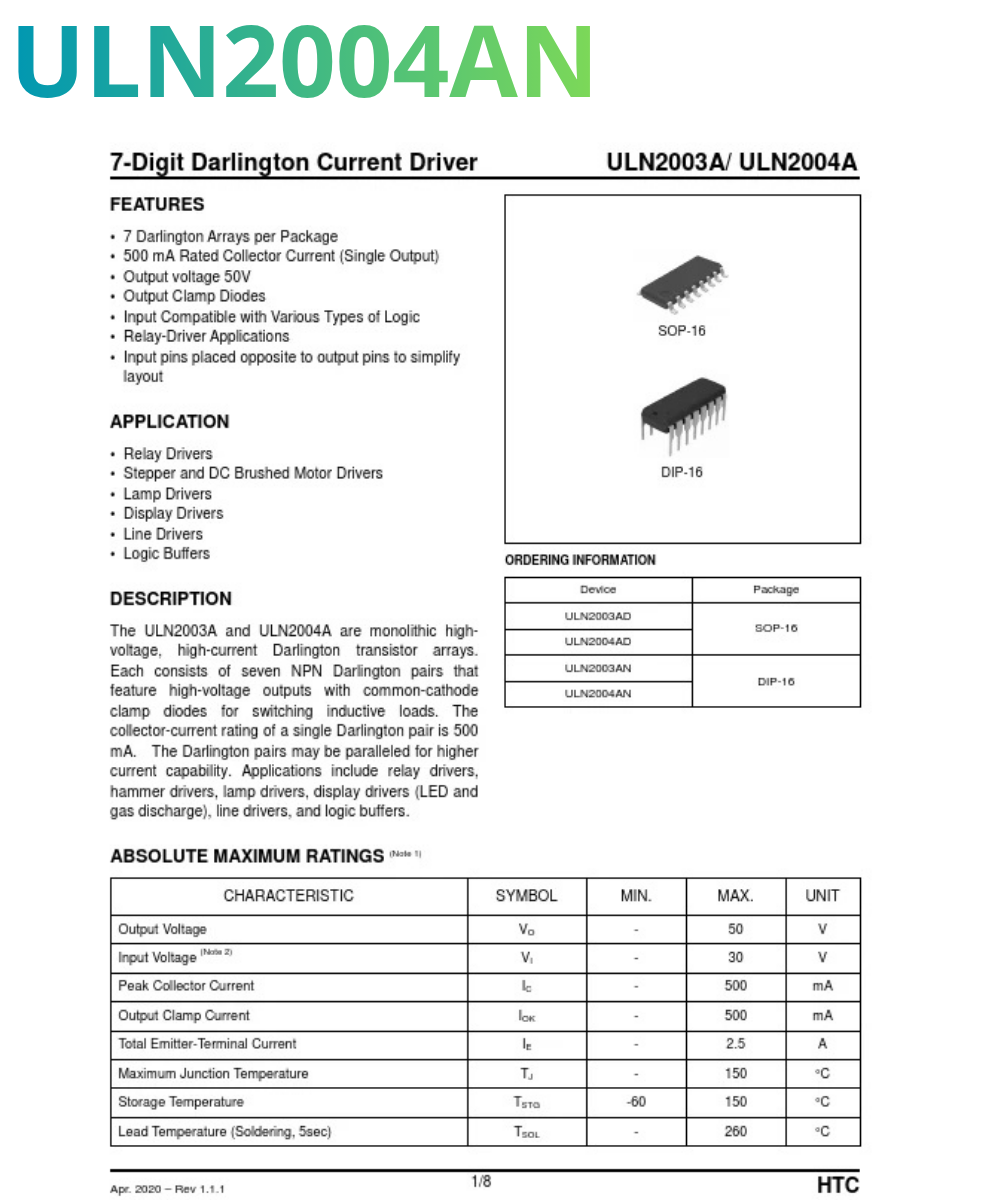

Caracteristicas:

Configuración Interna: Arreglo de 7 pares de transistores Darlington NPN.

Corriente Nominal del Colector (Salida Individual): Hasta 500 mA (Ic).

Voltaje Máximo de Salida (Vo): 50V.

Voltaje Máximo de Entrada (Vi): 30V.

Corriente del Diodo de Sujeción de Salida (Iok): 500 mA.

Corriente Total del Terminal Emisor (Ie): 2.5 A (Máxima combinada).

Diodos de Protección Integrados: Diodos clamp de salida para conmutar cargas inductivas sin requerir componentes externos.

Compatibilidad de Entrada: Pines de entrada posicionados opuestamente a los pines de salida para simplificar el diseño y ruteo de pistas en placas de circuito impreso (PCB).

Contenido:

1x Transistor Darlington NPN de 7 elementos ULN2004AN
