Descripción:

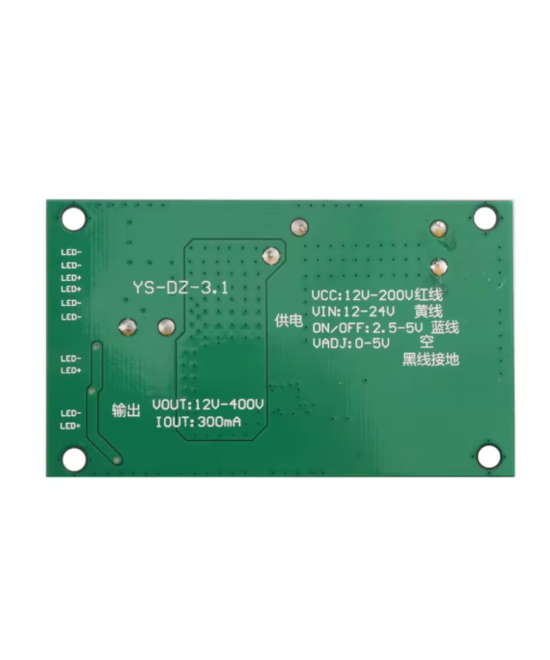

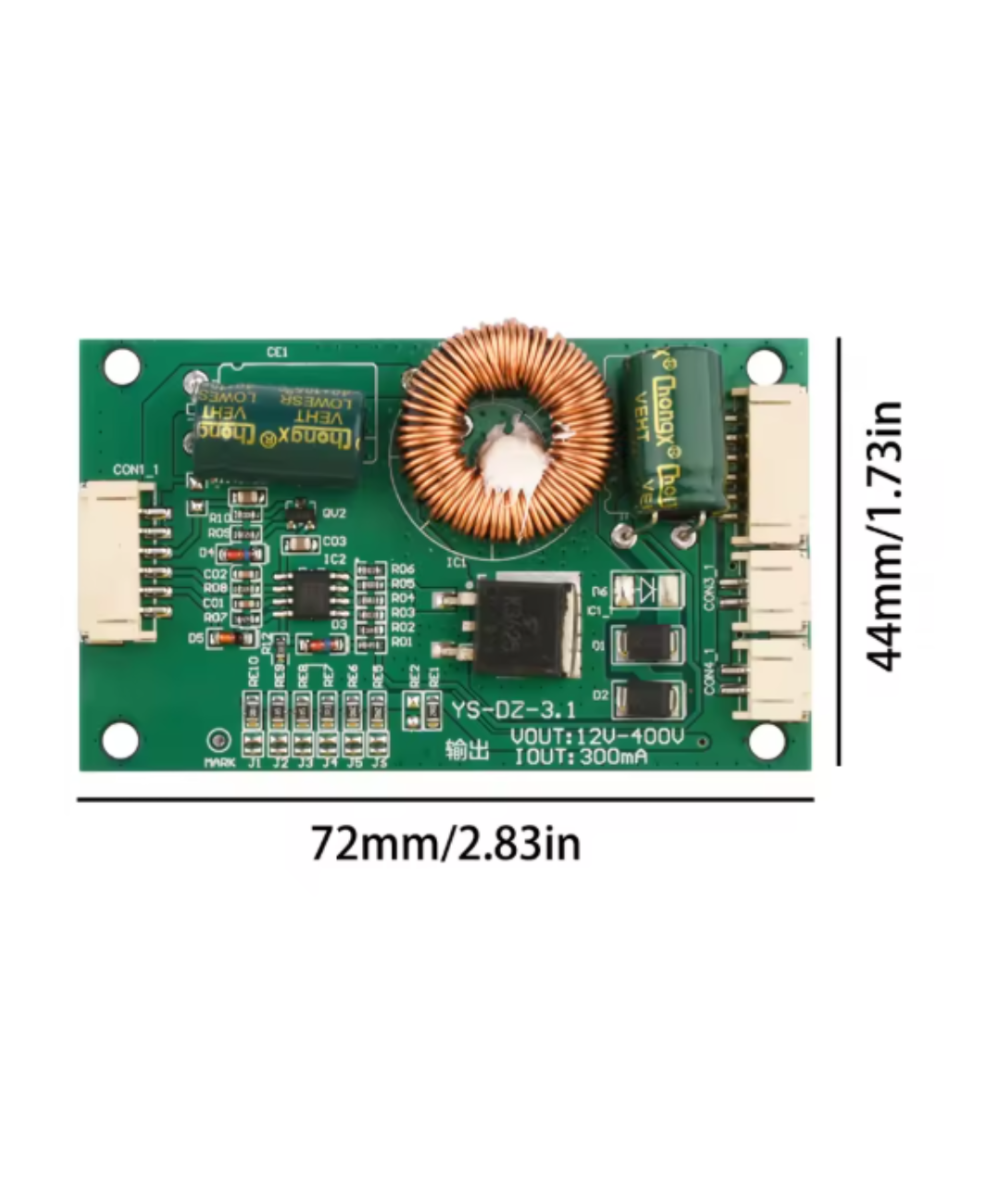

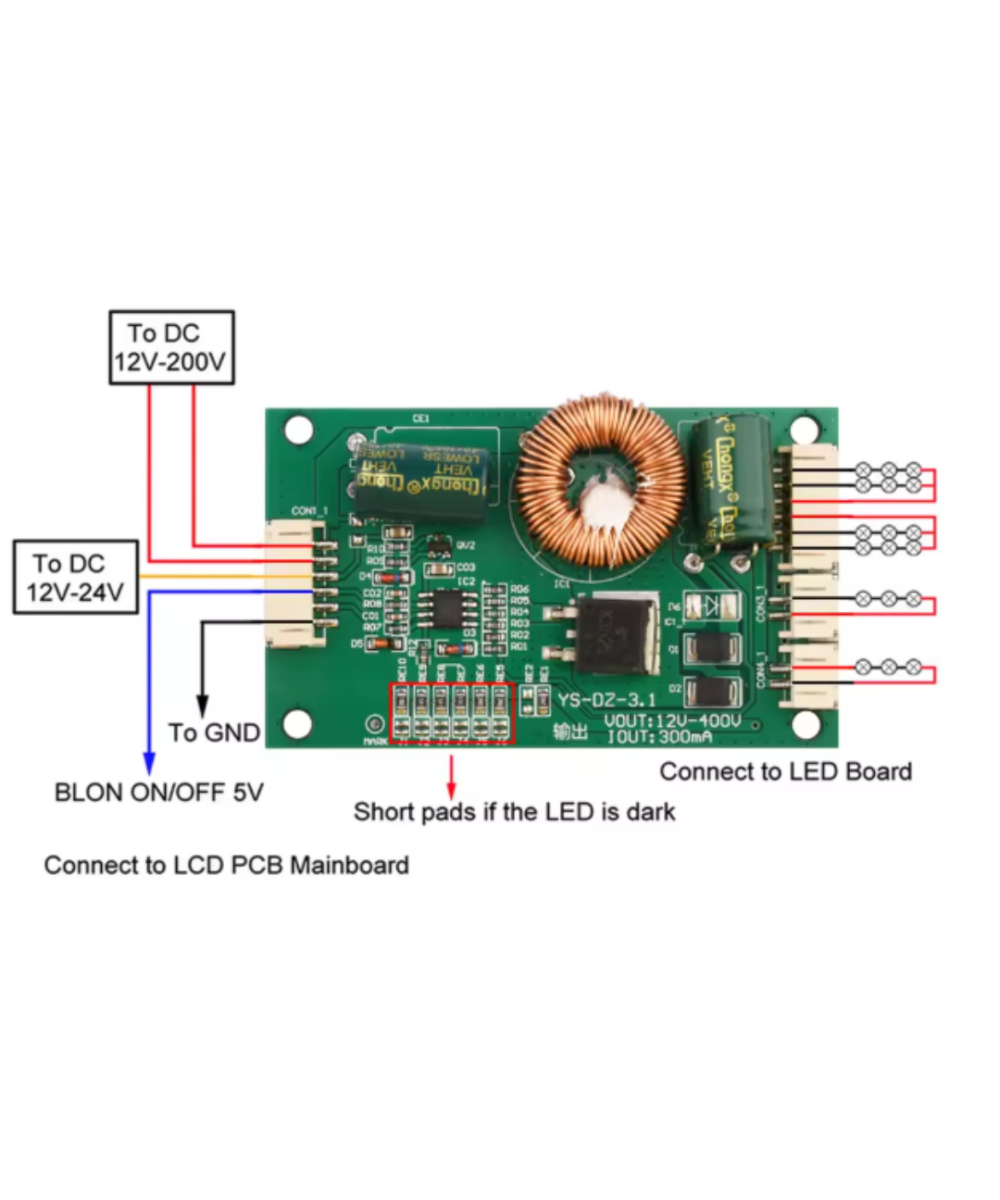

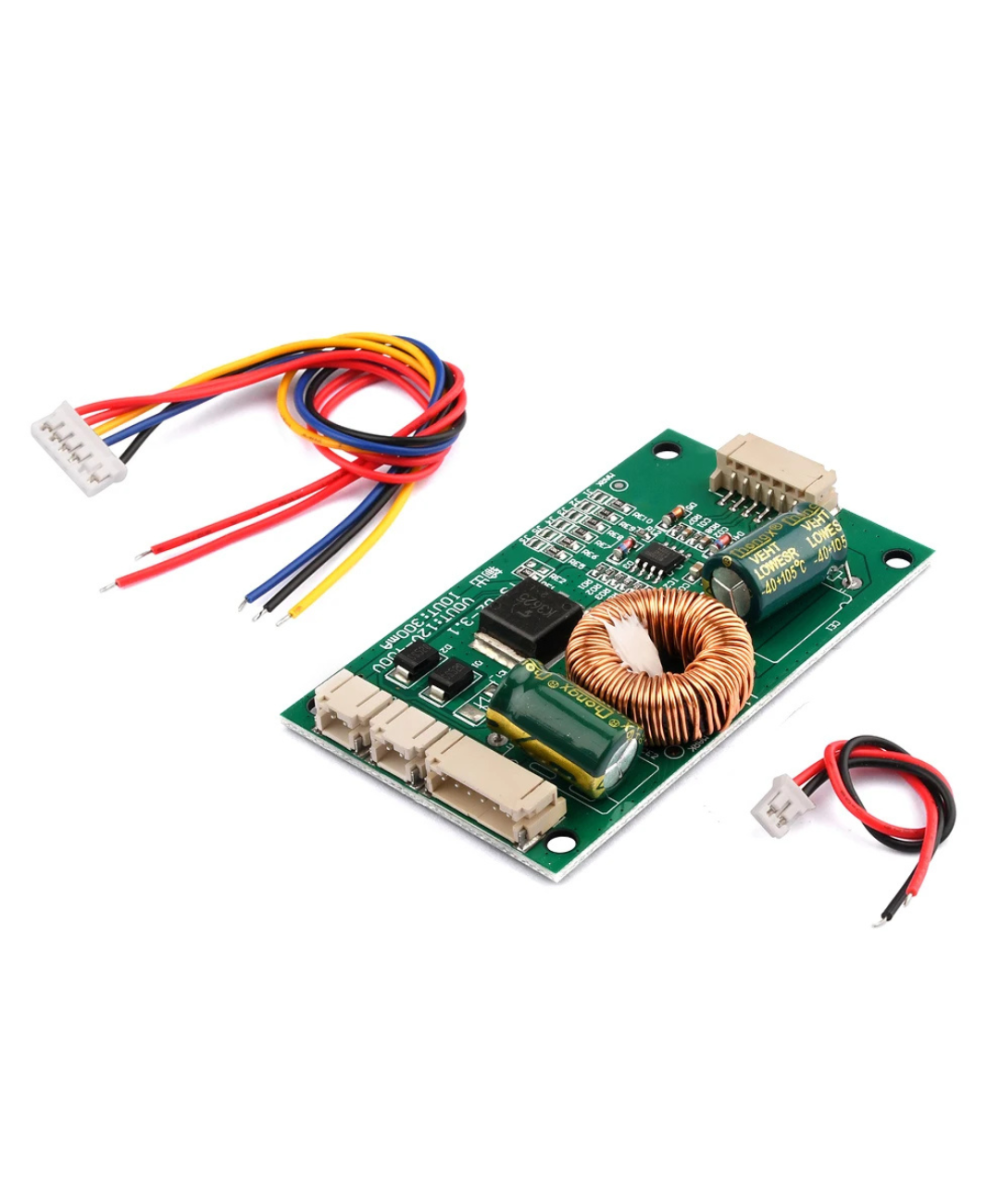

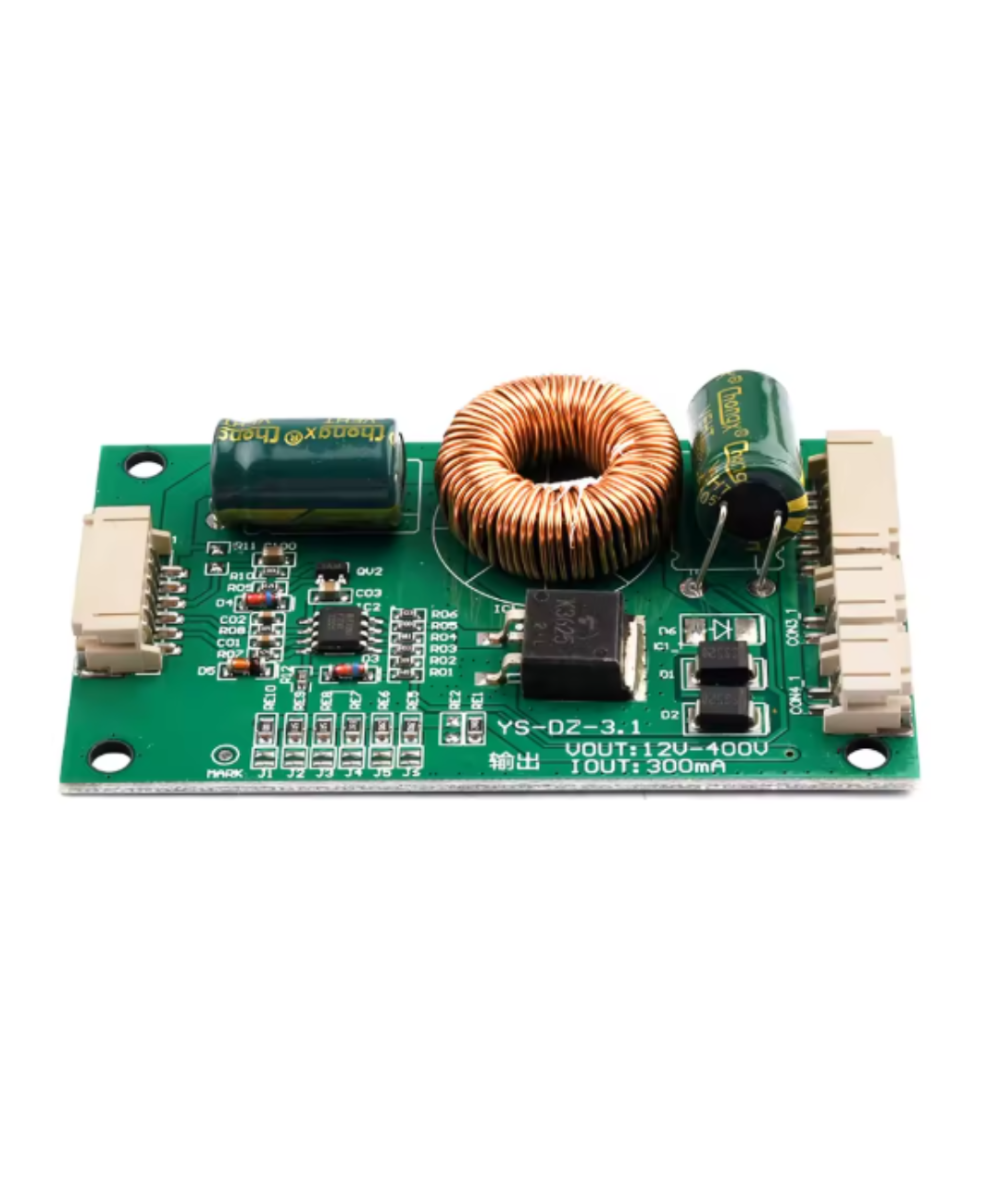

Es una placa driver de retroiluminación LED usada en pantallas LCD/LED (televisores y monitores) para alimentar y controlar las tiras LED de backlight.
Reemplaza al inversor o driver de retroiluminación original cuando está dañado, o se utiliza para reutilizar paneles LCD en proyectos personalizados.
Se llama “universal” porque funciona con una amplia variedad de pantallas desde 10 hasta 65 pulgadas, siempre que las tiras LED sean compatibles con su rango de voltaje y corriente.
Características:
Voltaje de entrada: entre 10V y 28V DC, dependiendo del modelo.
Voltaje de salida a los LEDs: usualmente entre 8V y 165V, ajustándose según cuántos LEDs tenga la tira.
Corriente de salida: regulable según el diseño (generalmente entre 10 mA y 650 mA). La corriente es lo que realmente determina el brillo.
Compatibilidad de tamaño: funciona con paneles de 10 a 65 pulgadas.
Tipo de salida: corriente constante, diseñada especialmente para tiras LED.
Control de brillo: muchas incluyen pin ADJ/DIM para controlar la intensidad.
Función de “boost”: eleva el voltaje automáticamente según lo que requieran las tiras LED.
Tamaño físico: placas pequeñas y compactas (comúnmente 10–12 cm).
Protecciones: sobrecorriente, sobrecalentamiento y cortocircuito en la mayoría de modelos.
