Descripción:

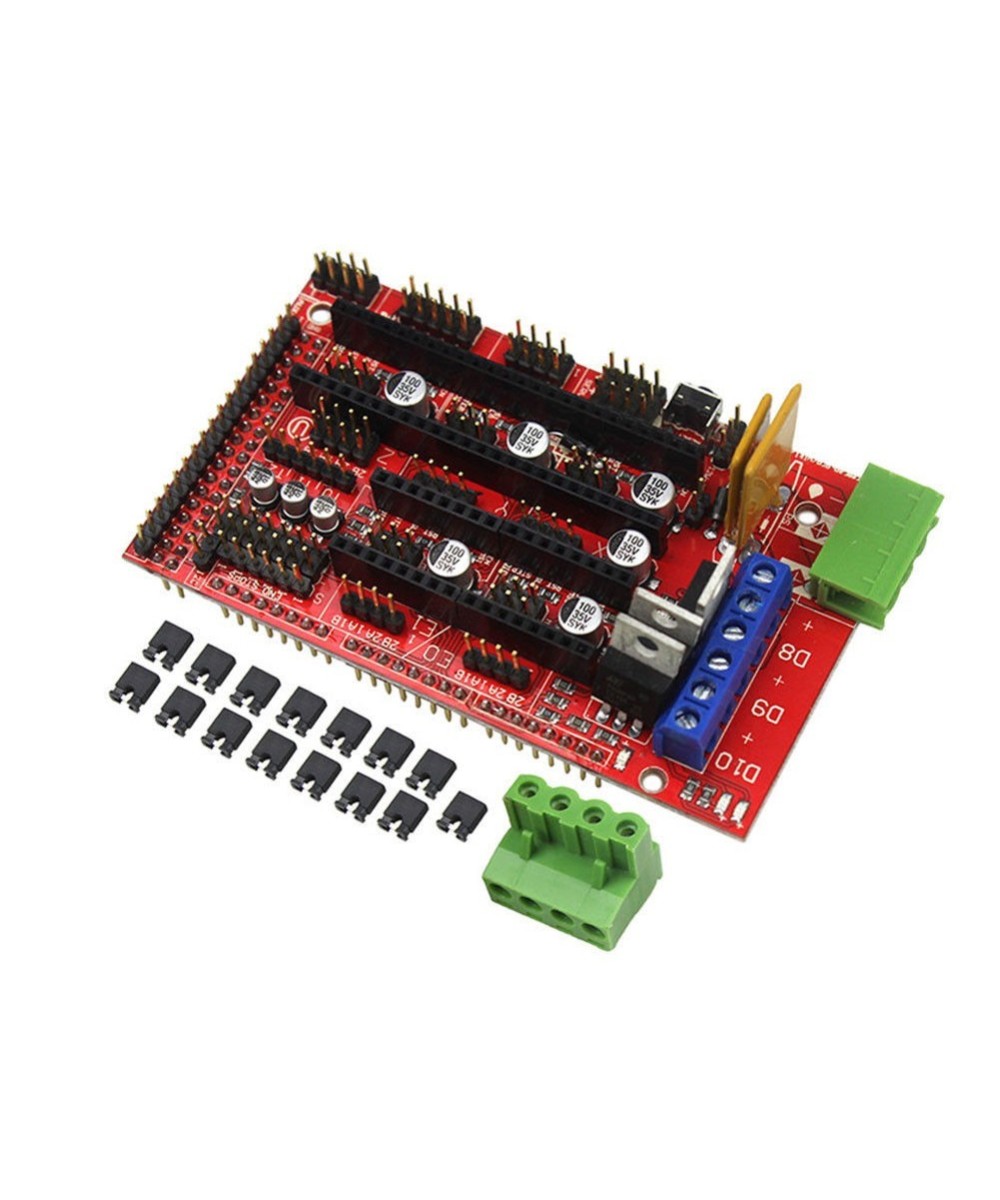

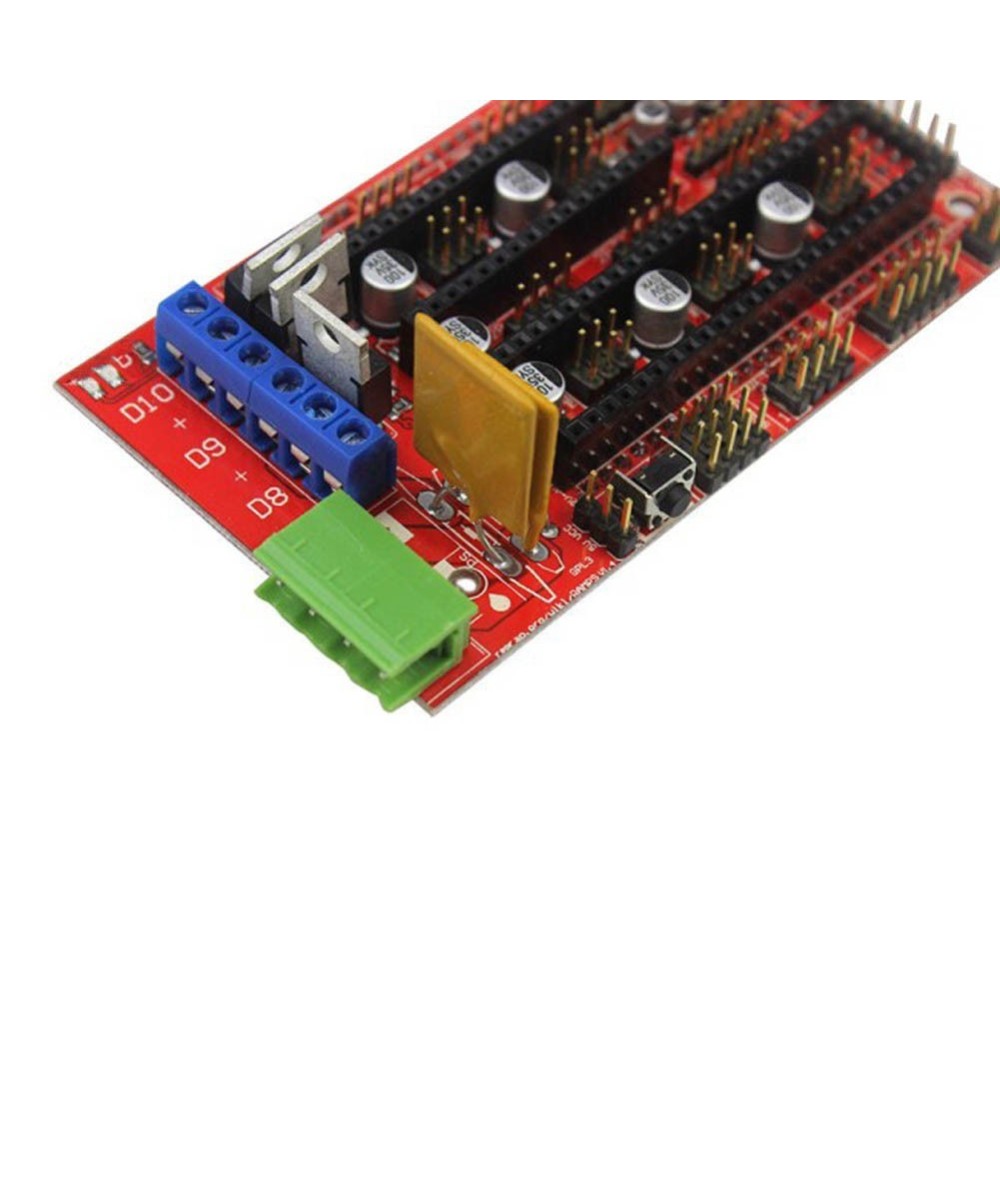

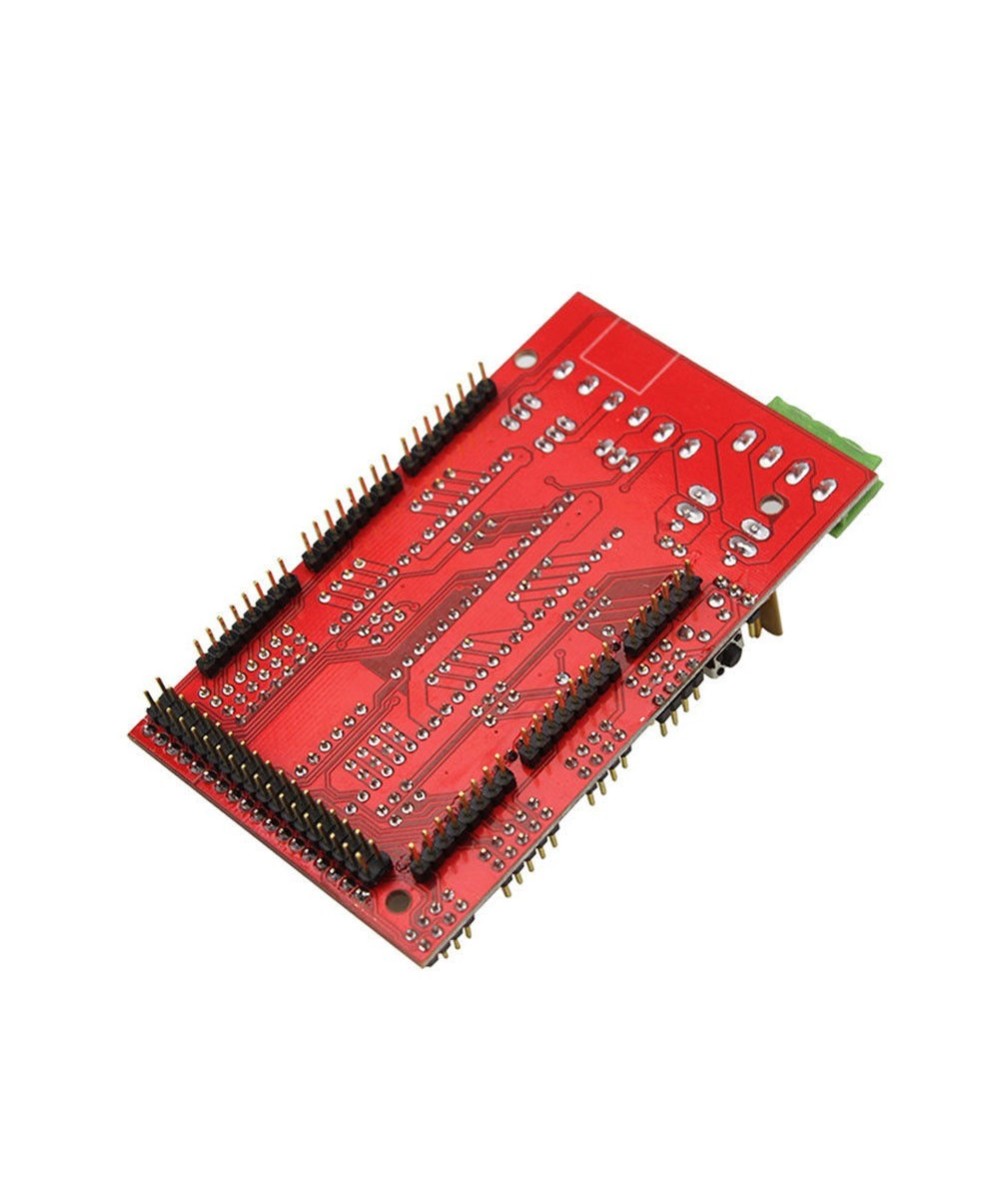

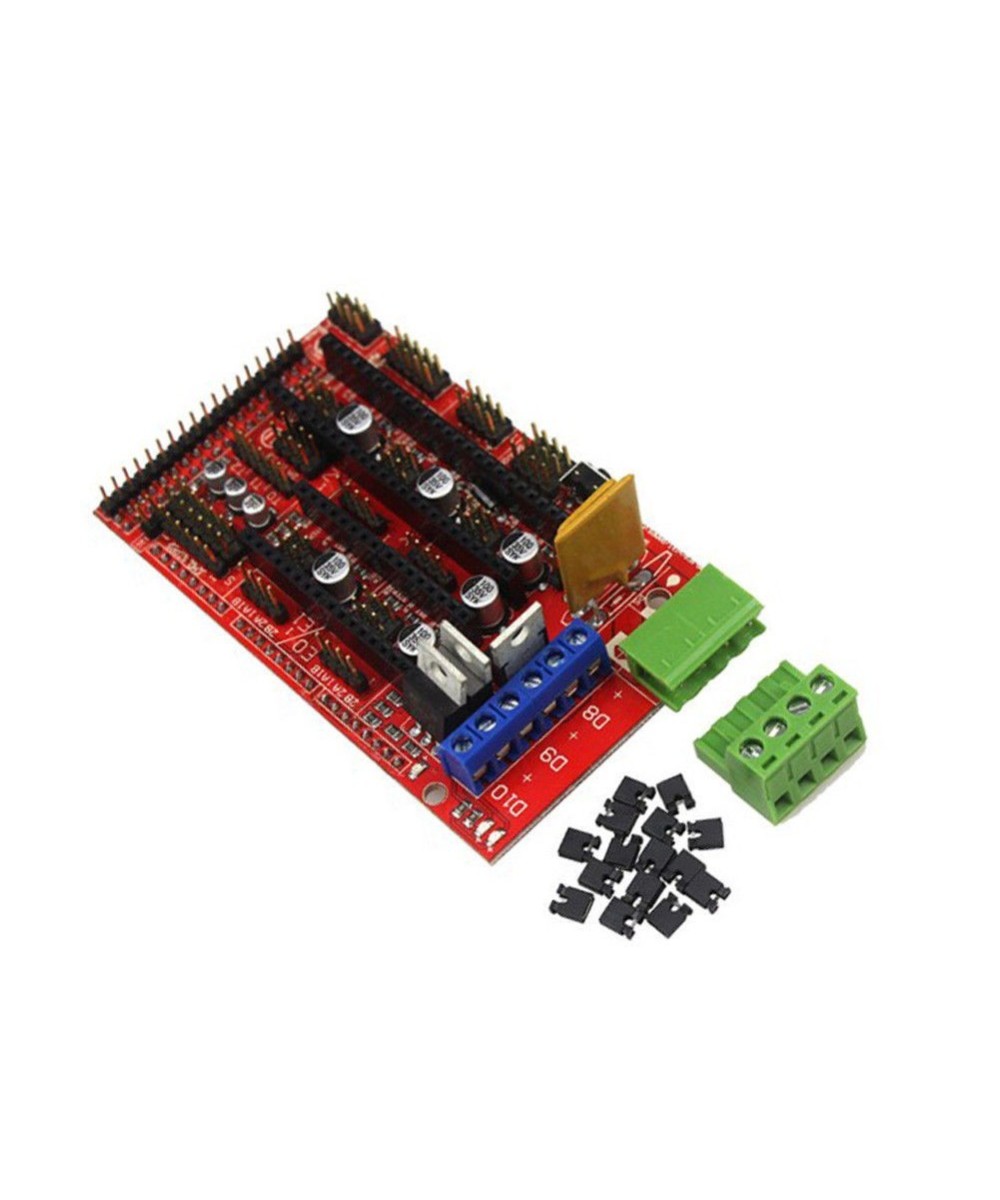

RAMPS es la abreviatura de “RepRap Arduino Mega Pololu Shield” y es el Shield más utilizado en el mundo para construir Impresoras 3D DIY. RAMPS ha sido diseñado para integrar toda la electrónica necesaria para una impresora 3D RepRap en un pequeño tamaño y a un bajo costo. RAMPS es un Shield para Arduino Mega, aprovechando el poder del Mega y deja espacio para futuras expansiones. Su diseño modular permite insertar Drivers PaP (A4988 o DRV8825) y el control electrónico para un extrusor, por lo que es sencillo reemplazar partes, realizar mejorar y hacer expansiones. Adicionalmente se pueden añadir más Shields siempre y cuando RAMPS se coloque encima de los demás Shields. Ideal para desarrollar proyectos como Impresora 3D, Router CNC, Cortador Láser, Cortadoras Láser, Brazo robótico y hasta una Máquina Pick&Place.
El shield Ramps permite manejar 5 motores paso a paso (pap/stepper) de forma independiente (X, Y, Z, E0 y E1). Es compatible con los drivers para motores paso a paso Pololu A4988 (Allegro) o los DRV8825 (Texas Inst.), el A4988 puede manejar motores paso a paso de hasta 2A por bobina y microstepping de 1/16, el driver DRV8825 es más versátil pues ofrece hasta 2.5A por bobina y microstepping de hasta 1/32. Podemos configurar de forma independiente la resolución de microstepping de cada driver con los 3 jumpers correspondientes.
Para energizar el shield podemos utilizar fuentes de alimentación de 12 voltios. La capacidad de corriente de la fuente debe ser de aprox. 2 amperios por cada motor y 10A por el Heatbed, entonces si utilizamos 5 motores y 1 heatbed necesitaremos una fuente de 20 amperios. Recomendamos utilizar la fuente de alimentación 12V/20A.
Especificaciones:
- Shield compatible con Arduino Mega y Due
- Versión 1.4
- 3 Mosfet para controlar Heater/Ventilador
- 3 Circuitos para termistor
- Fusible de 5A para mayor seguridad de componentes
- Fusible de 11A para el Heatbed
- Soporta hasta 5 Drivers A4988 o DRV8825
- I2C e SPI disponibles para expansiones (pantalla, memoria micro SD)
- Los mosfets pueden ser controlados por PWM
- Conectores Header permiten conectar motores, limit switchs, leds, etc.
- Led indicador de Heater ON
Enlaces de interés:
Incluye:
1x Controlador de motores para impresora 3D
