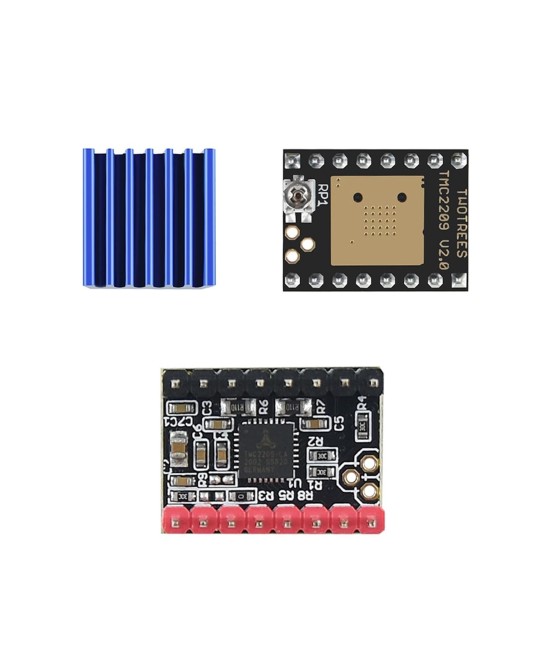

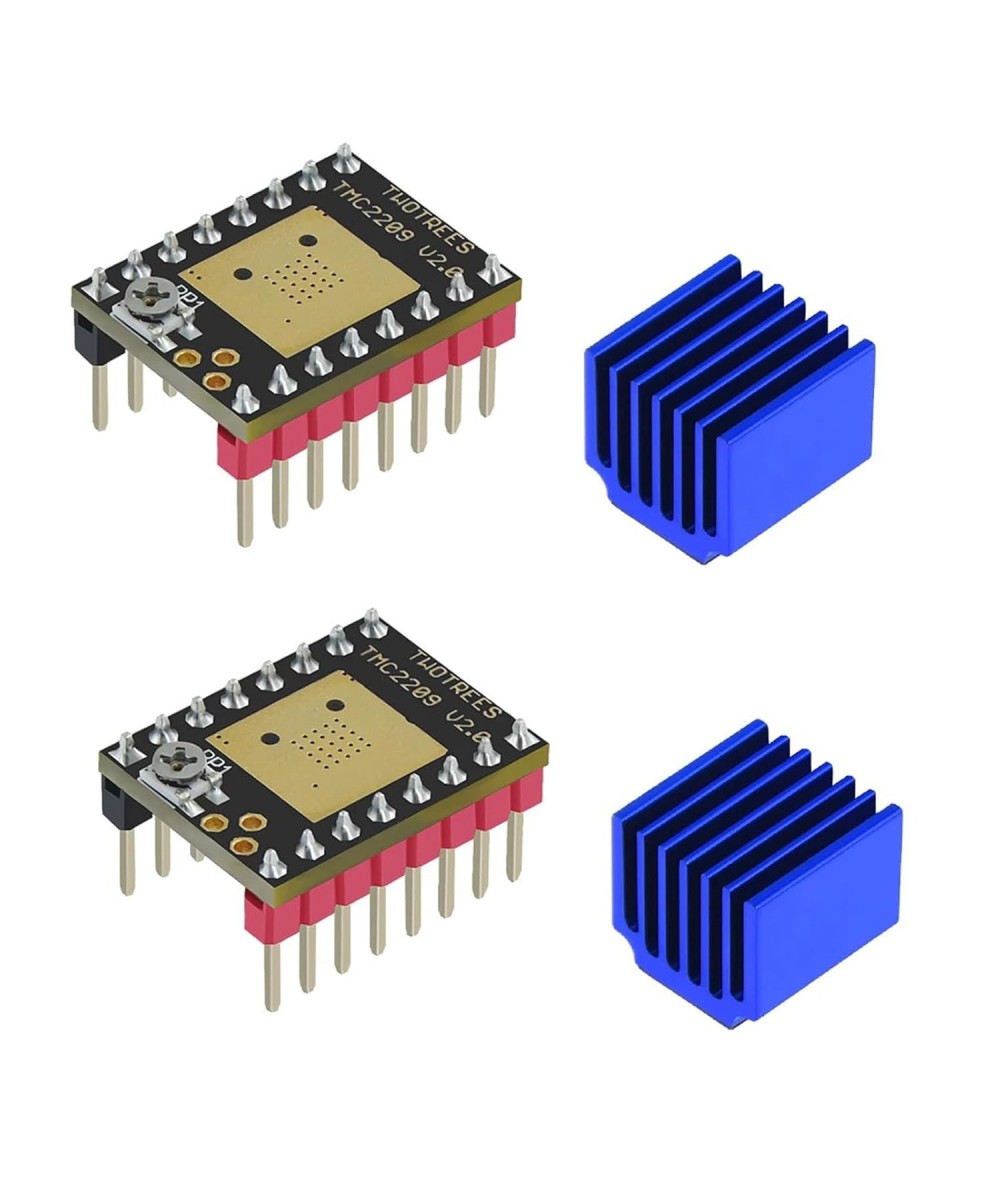

Controlador de Motor Paso a Paso TMC2209 V1.3

Descripcion:

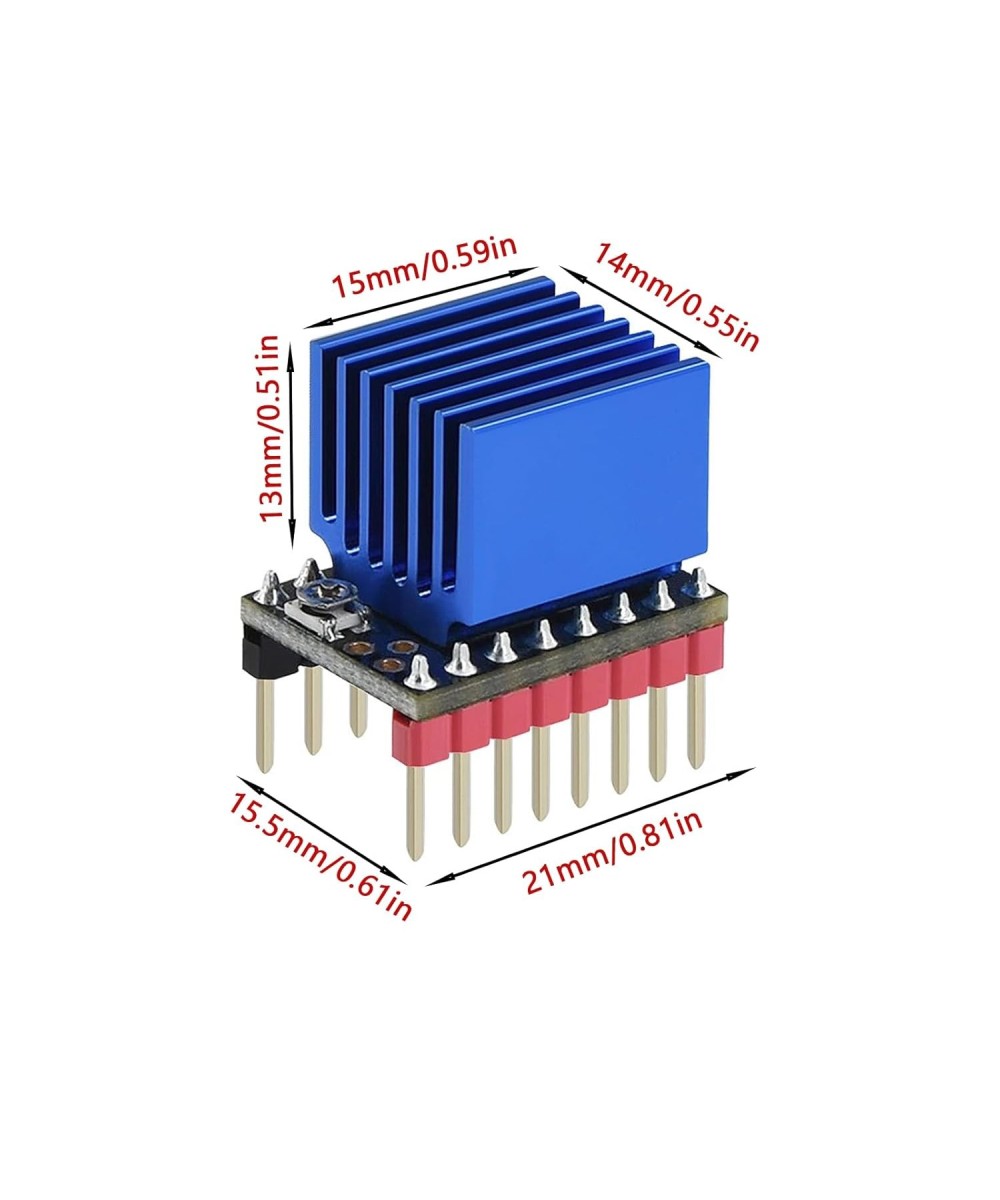

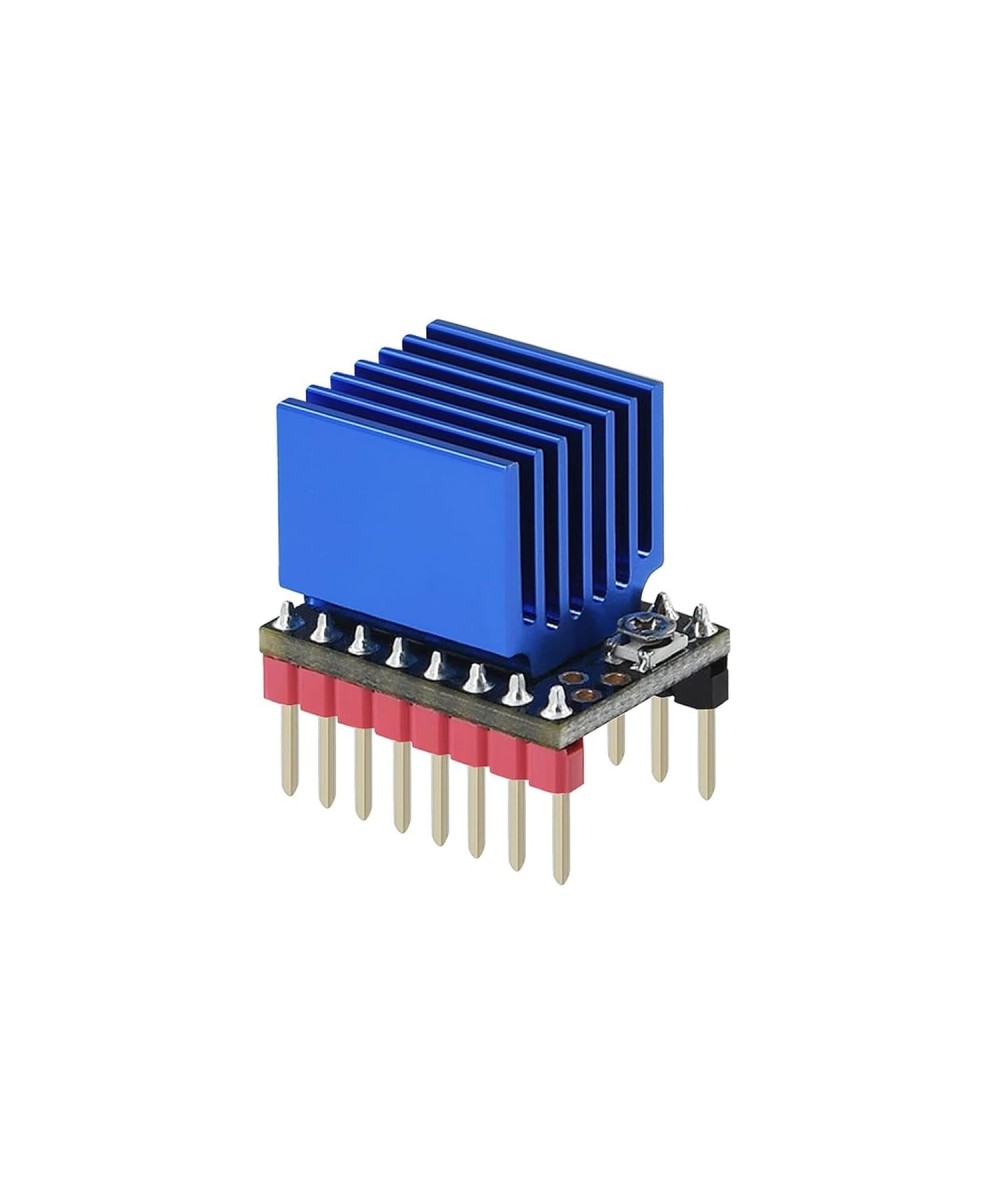

El TMC2209 V2.0 es un controlador (driver) de motor paso a paso ultra silencioso de alto rendimiento, diseñado principalmente para impresoras 3D y máquinas CNC pequeñas. Basado en la tecnología StealthChop2 de Trinamic, permite un movimiento del motor casi inaudible y una alta eficiencia térmica. Este módulo incluye un disipador de calor de gran tamaño (azul) para gestionar cargas de corriente elevadas de forma estable y es compatible con una amplia gama de placas base modernas como MKS y SKR.

Caracteristicas:

Corriente Máxima: 2.5 A (pico) / 1.7 A (RMS nominal).

Voltaje de Operación: 4.75V – 28V DC.

Microsteps: Hasta 1/256 (mediante interpolación MicroPlyer).

Modos de Control: Compatible con STEP/DIR y UART (para configuración vía software).

Tecnologías Clave:

StealthChop2: Para un funcionamiento ultra silencioso.

SpreadCycle: Para dinámicas de alta velocidad y control de corriente.

StallGuard4: Detección de atascos sin sensores (Sensorless Homing).

CoolStep: Ahorro de energía de hasta un 75% mediante control de corriente dinámico.
