Descripción:

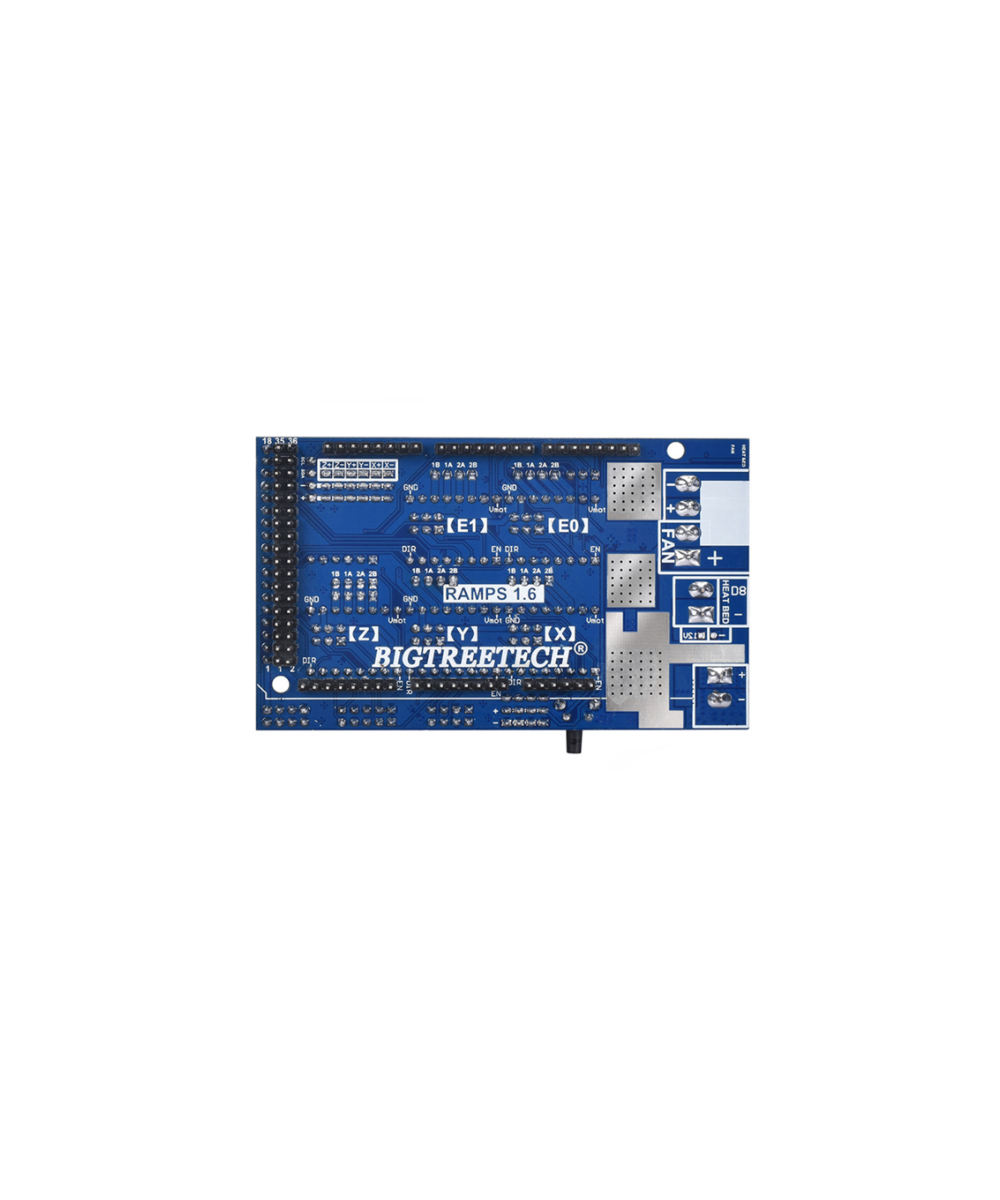

RepRap Arduino Mega Pololu Shield, o RAMPS. Está diseñado para conectar la totalidad de los componentes electrónicos necesarios para una RepRap.
El diseño modular incluye conectores para los controladores paso a paso y la electrónica de control en un escudo Arduino MEGA para facilitar el mantenimiento.
Ramps 1.6 está basado y optimizado en base a Ramp 1.4 y Ramps 1.5.

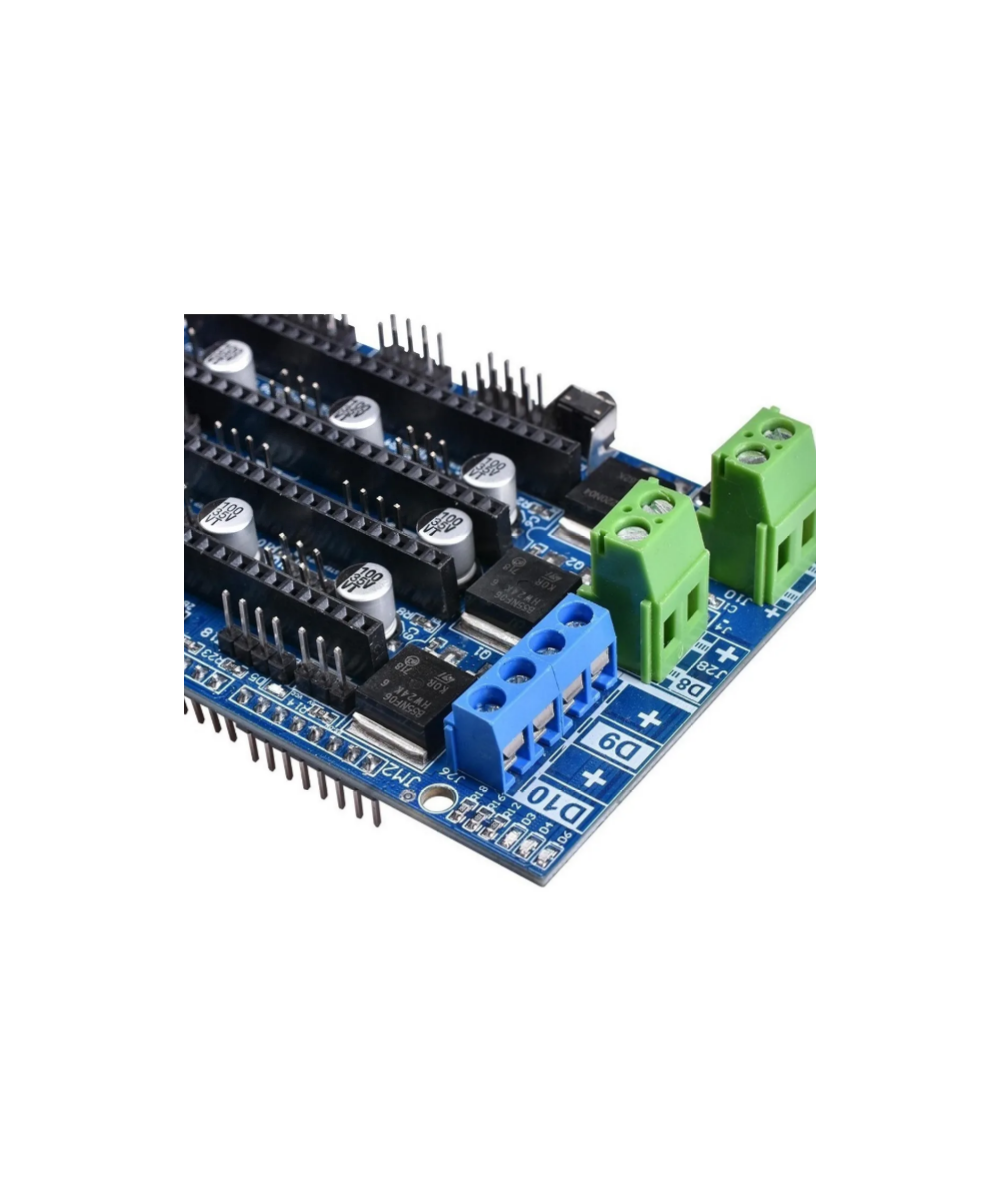

La estructura es casi igual a la de las Ramps 1.5. La principal diferencia es que Ramps 1.6 tiene nuevos conectores de 2 pines para la alimentación eléctrica, que son más simples y convenientes de conectar y no se quemarán fácilmente.

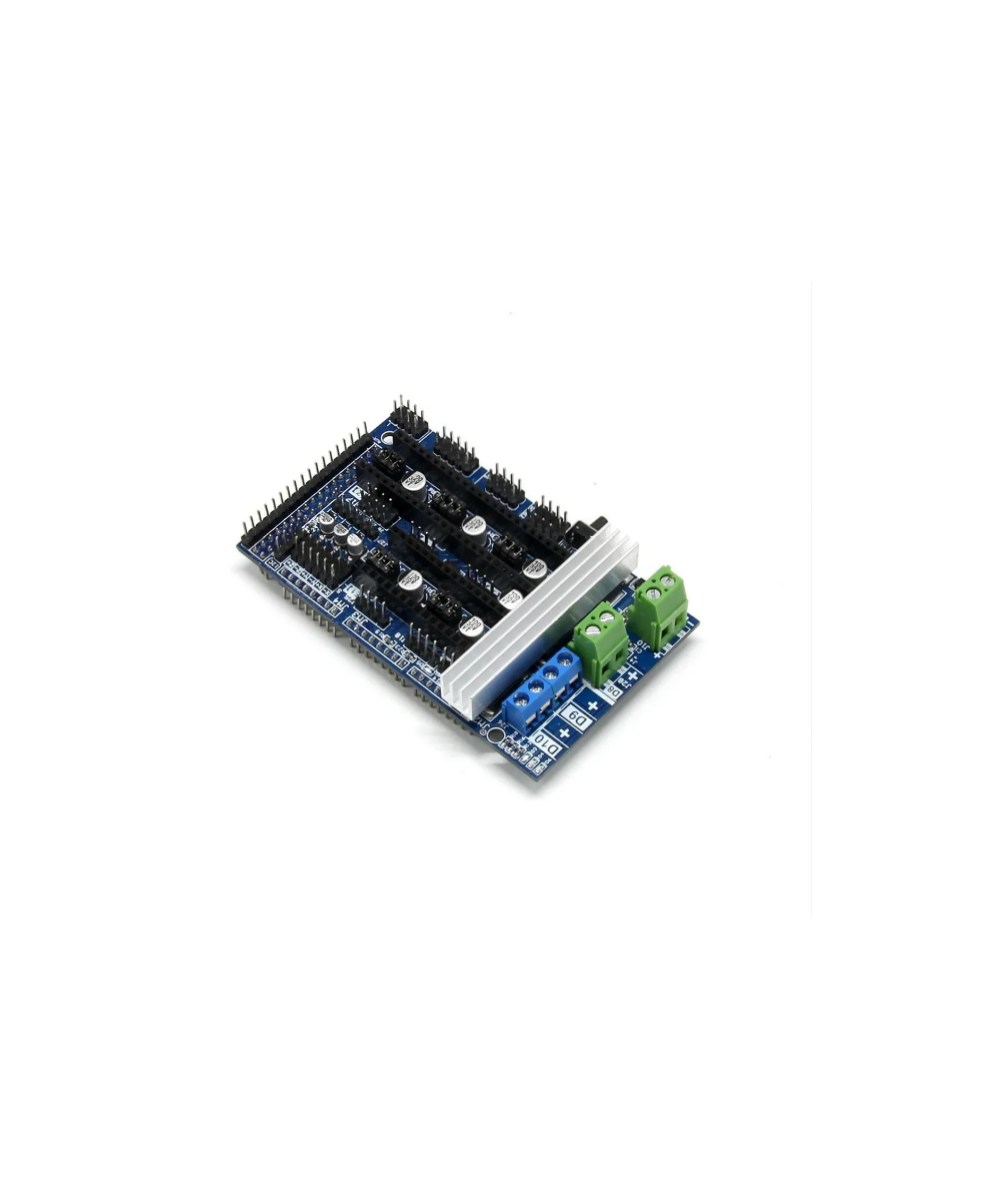

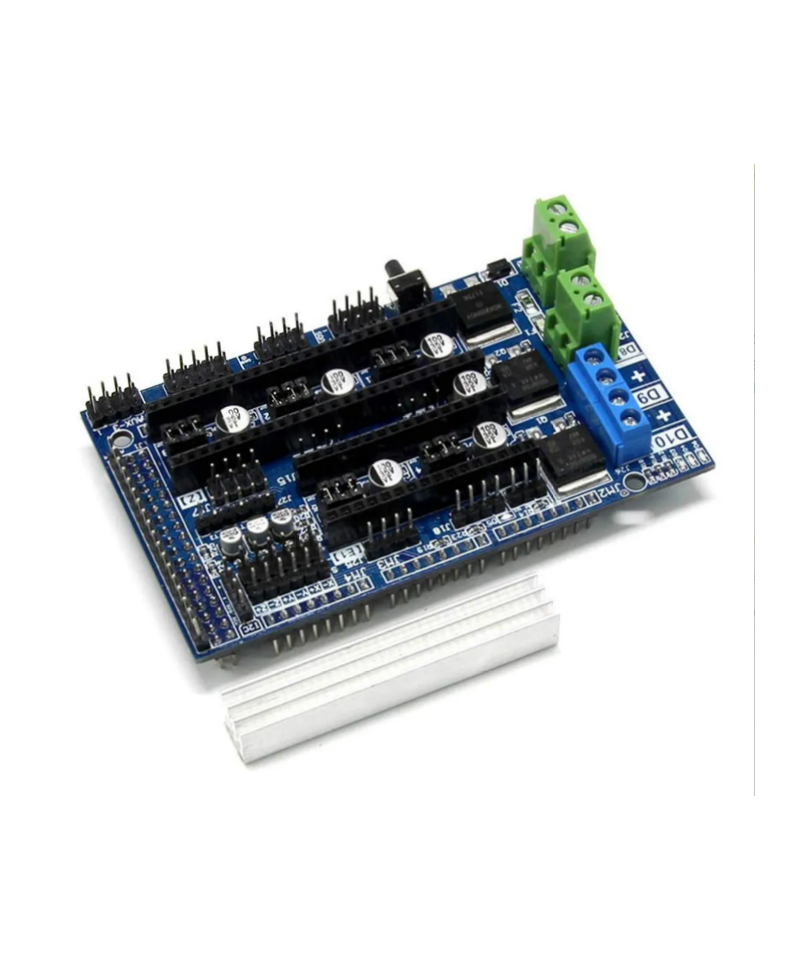

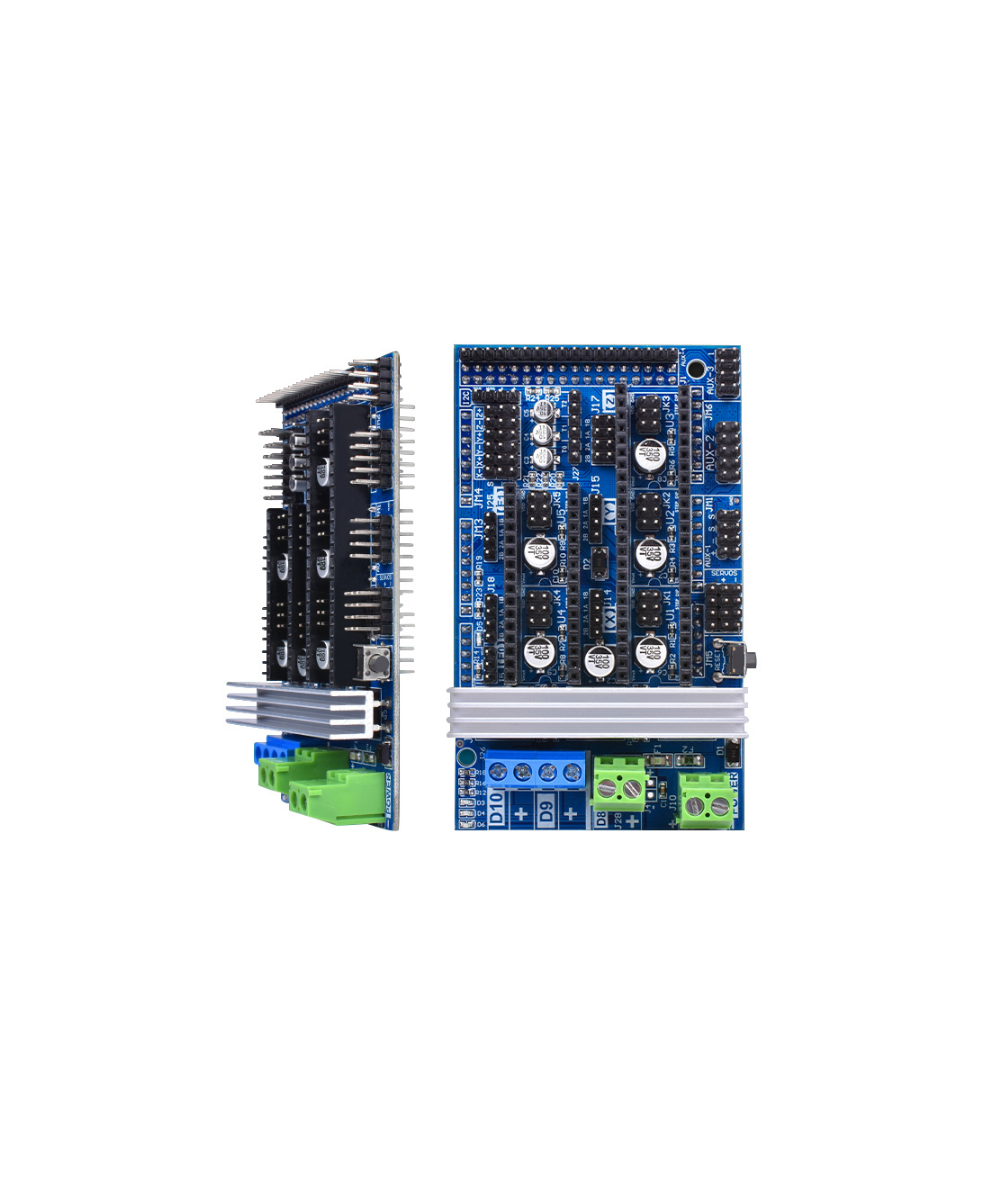

Las Ramps 1.6 tiene un gran disipador de temperatura encima de los MOSFETs para facilitar a la disipación del calor.
Características:
Puedes conectar directamente un arduino mega hasta 12 volts. Para utilizar 24 volts se requiere alimentar el arduino mega externamente.
Potencia; 270W
Se puede añadir LCD y otras componentes
Tiene salidas de calentador, ventilador, MOSFET y 3 interfaces de termistor.
5A fusión adicional de seguridad y protección de componentes
La cama caliente se controla con un fusible 11A adicional
Puede conectase 5 controladores de motores
Dos zócalos para el motor del eje Z
Diseño modular, puede conectarse fácilmente a placa Mega
Los pines I2C y SPI están disponibles para futuras ampliaciones
Los conectores Servo se utilizan para conectar finales de carrera, motores y diodos emisores de luz. Tienen una corriente nominal de 3A.
Tiene un LED se encenderá cuando la resistencia esté en funcionamiento
Enlaces de interés:
RAMPAS 1.6 - Interruptor de fin de carrera
RAMPAS 1.6 - Configuración A4988 / DRV8825
Lista de Reproducción RAMPS 1.6 by Ed's 3d Tech
Incluye:
1 x Modulo Shield Controlador de Motores RAMPS 1.6 Para Impresora 3D/CNC (DIY)
