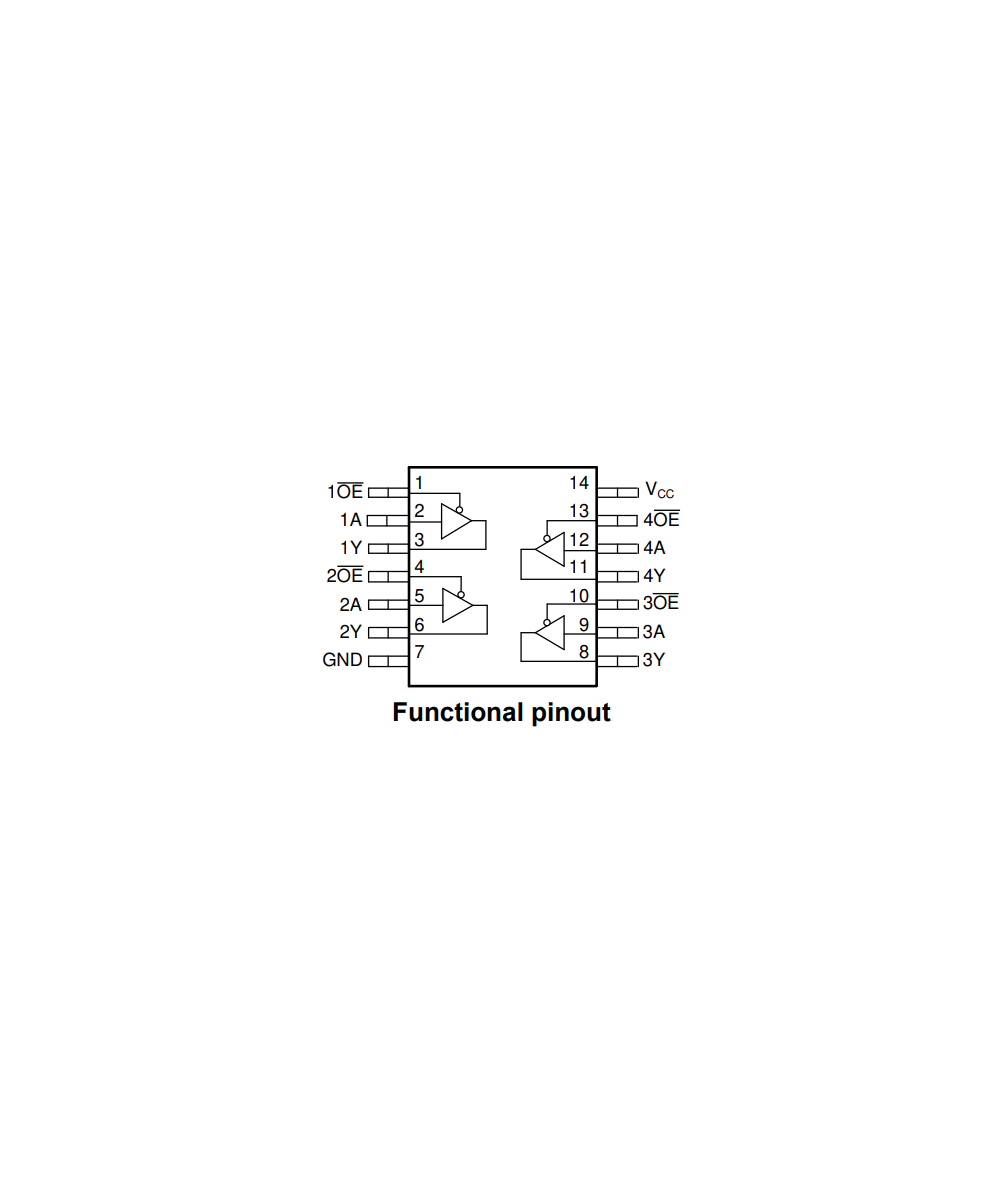

Bufer de 4 canales, 3 estados SN74HC125N DIP14

Descripción:

El SN74HC125N es una puerta de búfer de bus cuádruple que cuenta con controladores de línea independientes con salidas de 3 estados. Está diseñado para operación de 2 a 6V VCC. Cada salida se desactiva cuando la entrada de habilitación de salida (OE) asociada es alta. Para garantizar el estado de alta impedancia durante el encendido o apagado, la OE debe estar vinculada a VCC a través de una resistencia de pull-up y el valor mínimo de la resistencia está determinado por la capacidad de hundimiento de la corriente del controlador.

Características:

Número de líneas de entrada: 4 entradas

Número de líneas de salida: 4 salidas

Polaridad: No inversor

Paquete / Cubierta: PDIP-14

Corriente de salida de nivel alto: 7.8 mA

Corriente de salida de nivel bajo: 7.8 mA

Corriente de reposo: 8 µA

Voltaje de alimentación - Mín.: 2 V

Voltaje de alimentación - Máx.: 6 V

Corriente de suministro operativa: 160 µA

Temperatura de trabajo mínima: -40°C

Temperatura de trabajo máxima: +85°C
