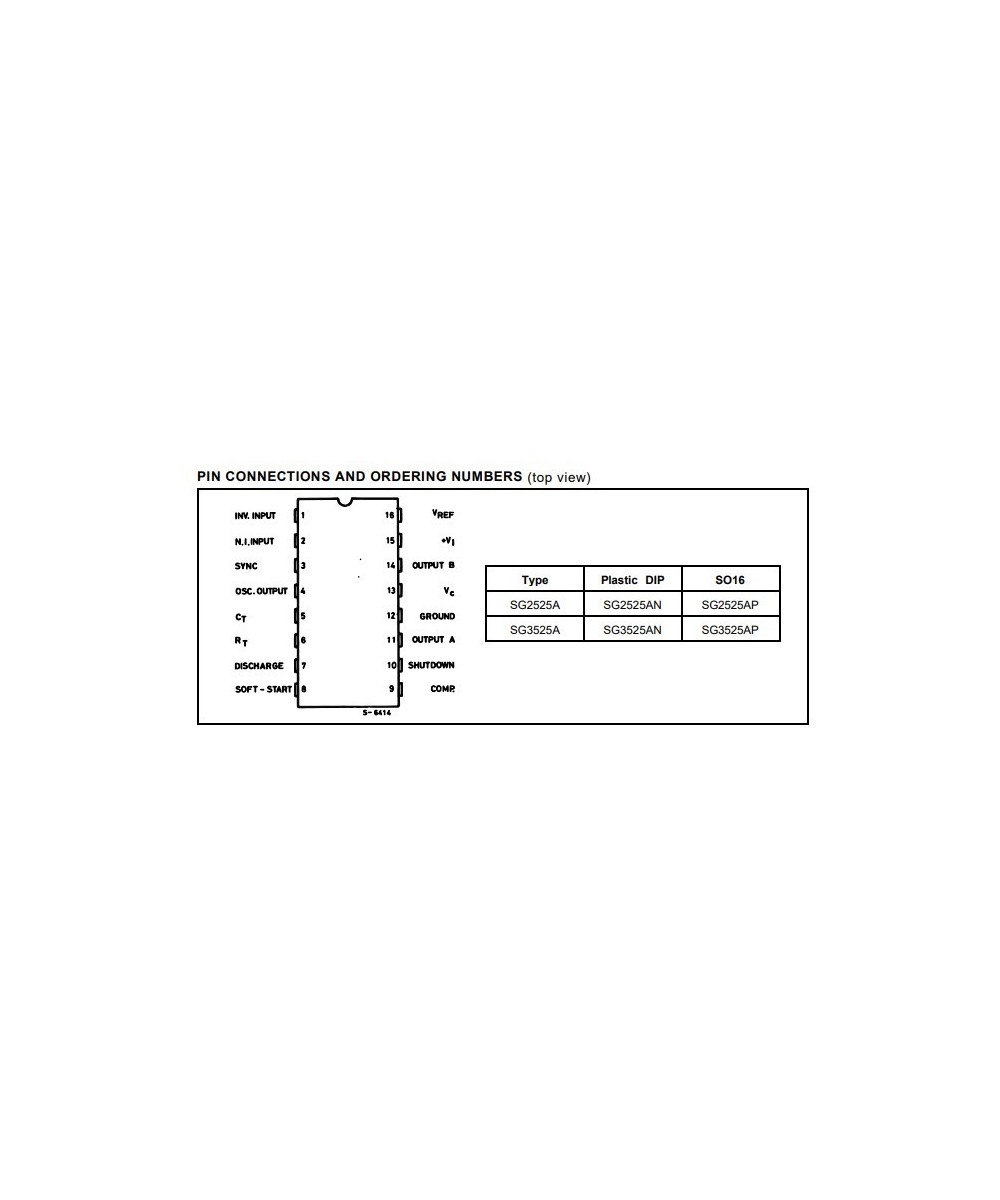

Regulador de voltaje PWM SG3525AP (SMD/SMT)

Caracteristicas:

Circuito Integrado SG3525AN, modulador  de ancho de pulso  que está diseñado para ofrecer un mejor rendimiento operando con un   número bajo de componentes externos cuando se utiliza en el diseño de todo tipo de fuentes de alimentación conmutadas. La referencia 5.1 V en el chip se recorta a ± 1%, y el modo común de entrada de gama del amplificador de error incluye la tensión de referencia eliminando resistencias externas. Una entrada sincronizada con el oscilador permite que múltiples unidades puedan  estar acoplados en una sola unidad para ser sincronizados a un reloj de sistema externo. Una sola resistencia entre el CT y las terminales de descarga proporcionan una amplia gama de ajuste de tiempo muerto. Este dispositivo también cuenta con una función de los circuitos de arranque suave con solamente un condensador de temporización externa requerida. A los controles de terminal apagado tanto los circuitos de arranque suave y las etapas de salida, proporcionando a su vez OFF instantánea a través del pestillo PWM con parada de impulsos, así como de reciclaje de arranque suave con los comandos de apagado más largos.

Operación de 8,0 V a 35 V

Referencia ajustada de 5,1 V ± 1,0%

Rango del oscilador de 100 Hz a 400 kHz

Patilla de sincronización del oscilador separado

Control de tiempo muerto ajustable

Bloqueo de subtensión de entrada

Cierre de PWM para evitar pulsos múltiples

Pulso por pulso apagado

Salidas de doble fuente / fuente: ± 400 mA pico

Descripcion:

Fabricante: STMicroelectronics

Categoría de producto: Controladores de conmutación

RoHS: Detalles

Topología: Push-Pull

Número de salidas: 2 Salida

Frecuencia de conmutación: 400 kHz

Ciclo de tarea - Máximo: 49%

Corriente de salida: 500 mA

Temperatura de trabajo mínima: 0 C

Temperatura de trabajo máxima: + 70 C

Estilo de montaje: SMD / SMT

Paquete / Cubierta: SO-16

Empaquetado: Tube

Altura: 1,6 mm

Longitud: 10 mm

Serie: SG3525

Tipo: Controladores PWM en modo voltaje

Marca: STMicroelectronics

Tiempo de caída: 50 ns

Sensibles a la humedad: Sí

Tipo de producto: Controladores de conmutación

Tiempo de subida: 100 ns

Cantidad de empaque de fábrica: 1000

Subcategoría: PMIC - Circuitos integrados de administración de energía

Peso de la unidad: 200.700 mg

Contenido:

1 x Regulador de voltaje PWM SG3525AP (SMD/SMT)
