Reguladores de voltaje 78M05-15 SMD TO-252

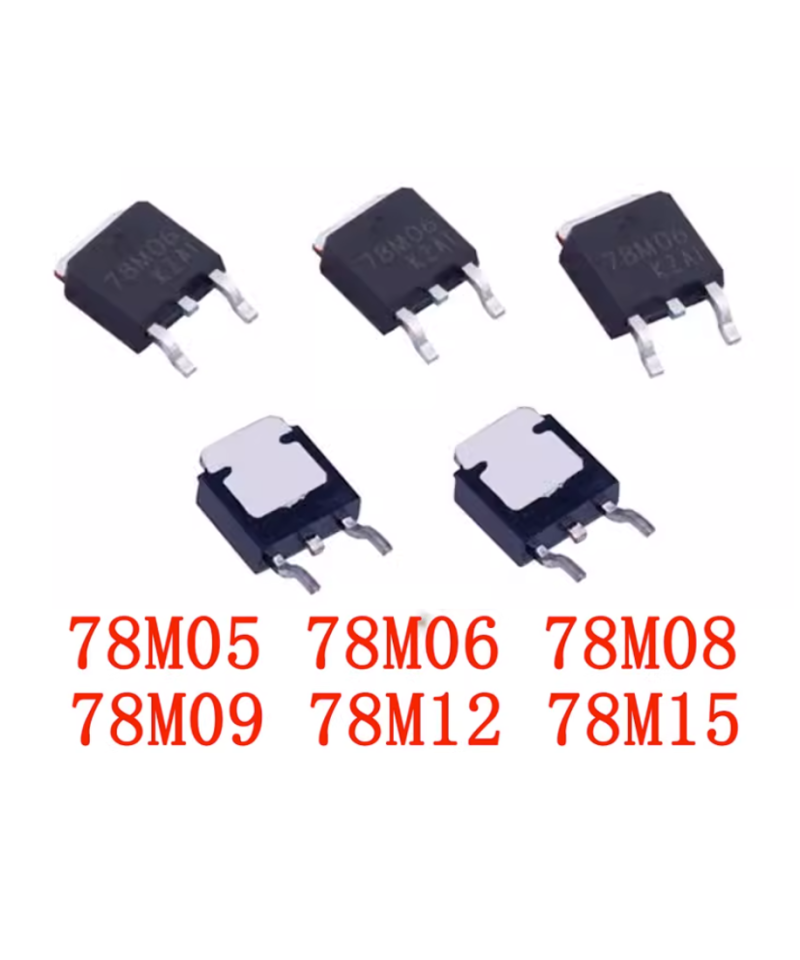

Reguladores de voltaje SMD 5V, 6V, 8V, 9V, 12V, 15V, 500mA

TO-252

78M05 entrada: 7.5-20V, salida: 5V 500mA

78M06 entrada: 8.5-21V, salida: 6V 500mA

78M08 entrada: 10.5-23V, salida: 8V 500mA

78M09 entrada: 12-25V, salida: 9V 500mA

78M12 entrada: 15-25V, salida: 12V 500mA

78M15 entrada: 18-30V, salida: 15V 500mA

Descripción:

Sus excelentes características de corriente interna y apagado térmico lo hacen especialmente adecuado para sobrecarga. Cuando se usa para reemplazar el diodo zener tradicional - grupo de resistencia, su impedancia de salida mejora de manera efectiva, pero la corriente de polarización se reduce considerablemente. Como un regulador de voltaje de un solo punto que necesita limitar el ruido y resolver el problema de distribución, también se puede usar con otros dispositivos de transferencia de energía para formar una fuente de alimentación de voltaje estable con una gran corriente, como una corriente de salida estable de hasta 100 mA. .

Cómo usar un regulador

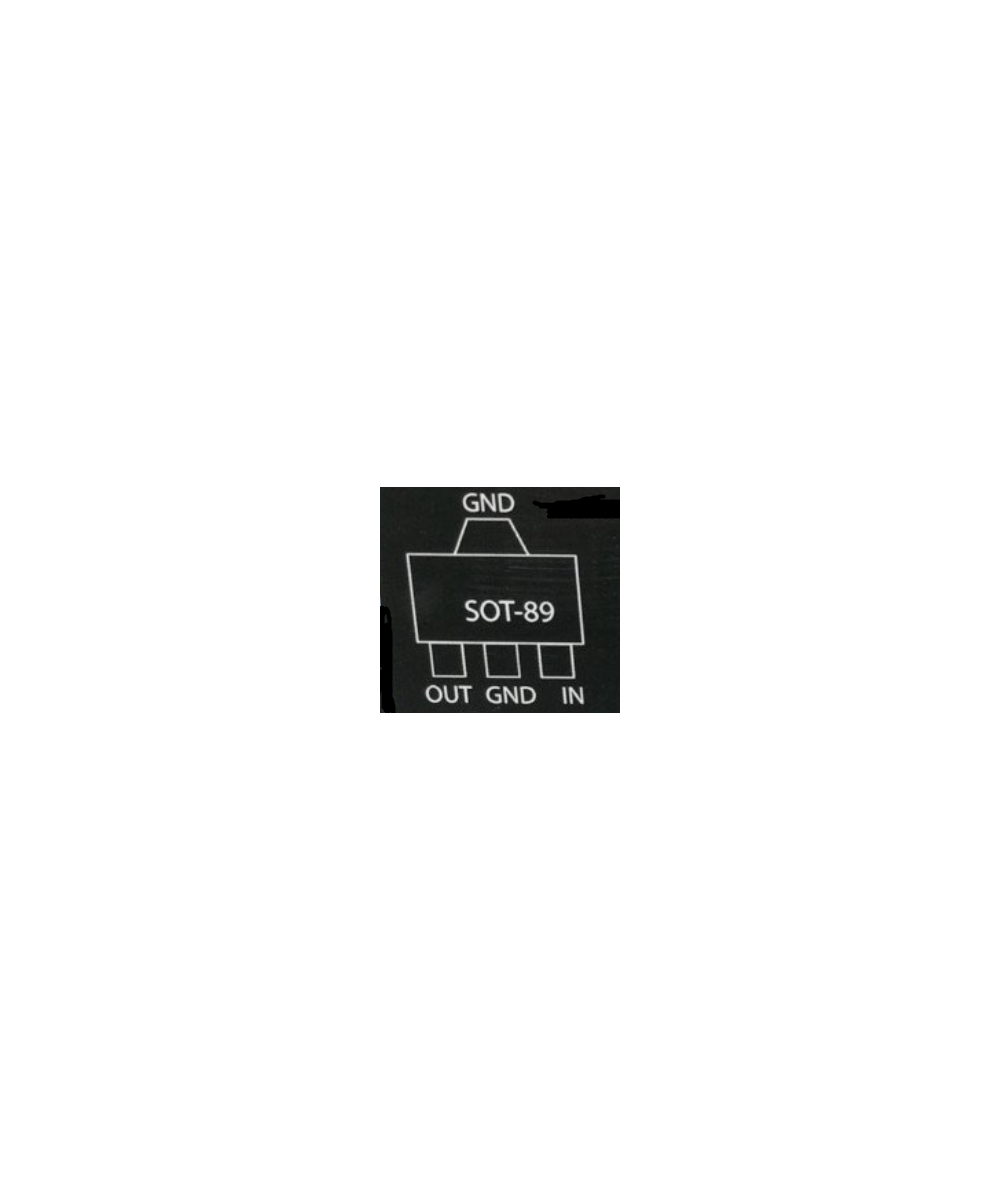

Como se muestra en el diagrama de distribución de pines los tres terminales son Entrada, Salida y Tierra. Es muy simple usar este IC; simplemente conecte el pin de entrada al voltaje de entrada que necesita ser regulado y el pin de tierra a la tierra del sistema.

Estos reguladores también pueden limitar la corriente y proteger cuando la temperatura sube por encima de la temperatura de la unión. Si conecta cargas de alta corriente, puede esperar que el IC se caliente mucho y eventualmente se desvíe

Características:

La corriente de funcionamiento (IQ) es de 5 mA

La protección de limitación de corriente de cortocircuito y sobrecarga térmica interna está disponible.

El voltaje máximo de entrada es de 30 voltios. ( dependiendo del modelo)

La corriente de salida máxima es de 500 mA.

Aplicaciones:

Regulador de salida ajustable

Regulador de salida constante para alimentar cargas pequeñas de menos de 100mA

Circuito de protección contra inversión de polaridad de salida

Circuito de refuerzo de salida

Limitador de corriente para ciertas aplicaciones

Incluye:

1 x Regulador de Voltaje SMD (TO-252)
