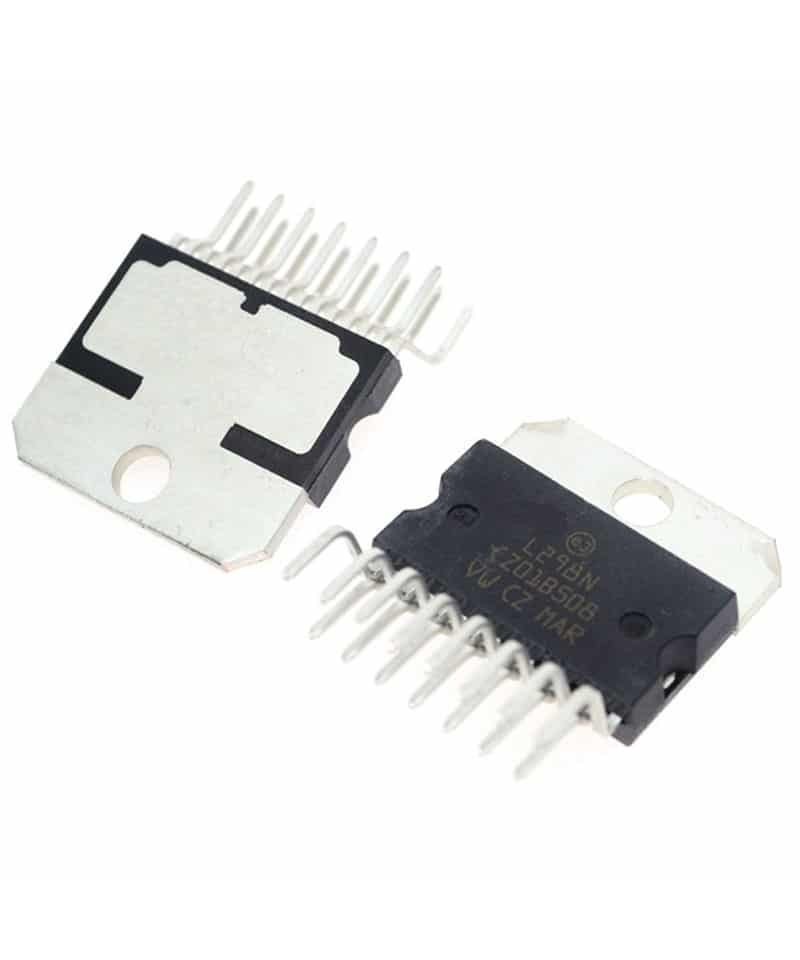

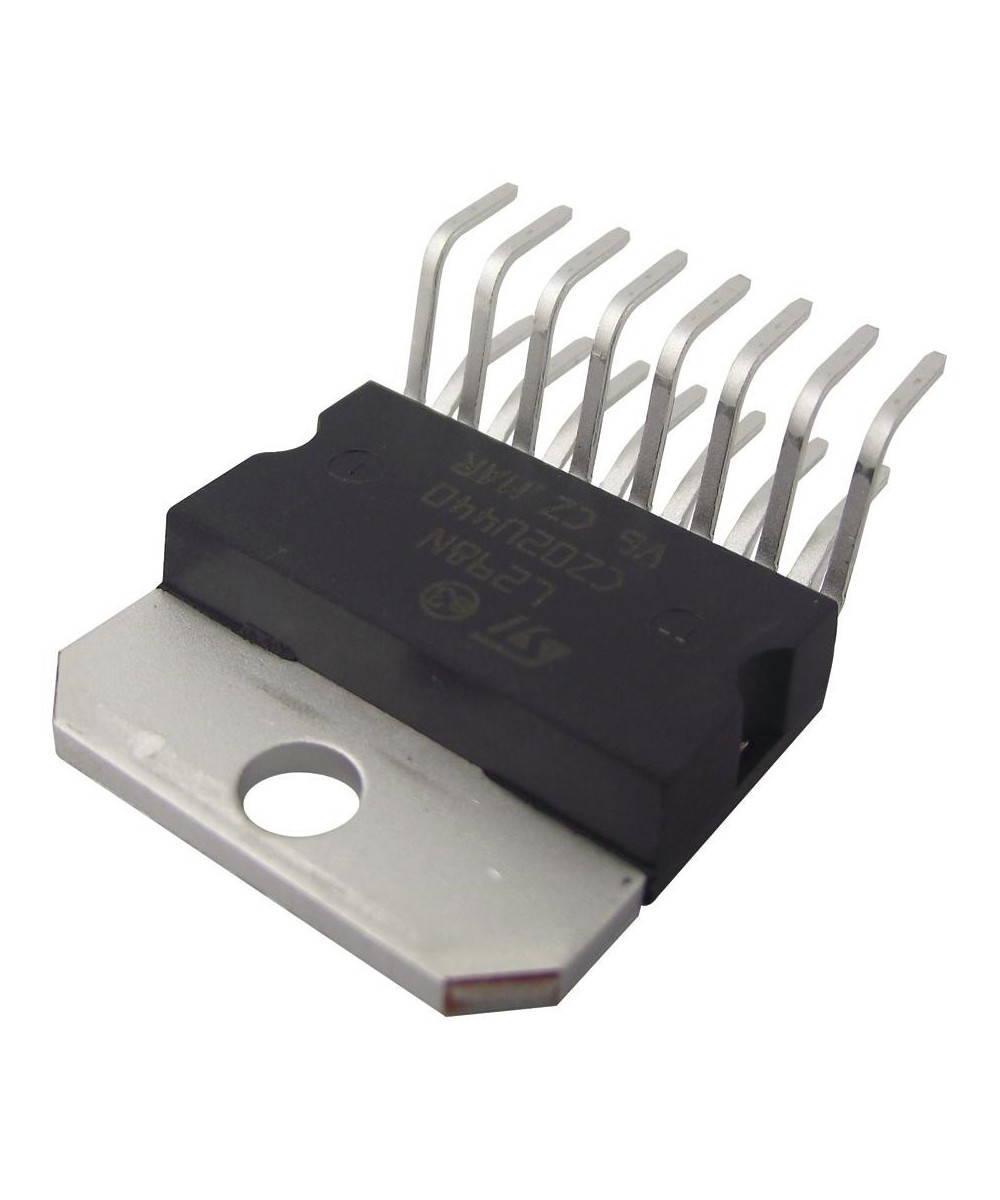

Controlador de Motor Puente H L298N

Descripcion:

El L298N es un controlador de motor bidireccional que se utiliza para controlar y mover motores DC. Tiene dos canales de control de motor independientes, cada uno con dos entradas de control: una para el sentido de giro y otra para la velocidad. Estas entradas se controlan mediante señales digitales, lo que significa que pueden ser fácilmente controladas por un microcontrolador o una placa de desarrollo como Arduino. Además, el L298N cuenta con protección contra sobrecorrientes y sobrecalentamientos, lo que lo hace ideal para proyectos con motores DC de alta potencia. Es una opción popular en proyectos de robótica y automatización debido a su facilidad de uso y seguridad.

Sus 15 pines se enumeran de izquierda a derecha. Sus modos de operación van desde el control de un motor DC bidireccional.

Este controlador de puente H completo L298N Multiwatt15 soporta alta tensión y alta corriente. Está diseñado para recibir niveles lógicos TTL estándar y cargas inductivas de conducción tales como relés, solenoides, motores de corriente continua y motores a pasos.

Especificaciones y Características:

Voltaje de suministro hasta: 50 Volts

Voltaje de operación: 7 Volts

Tensión Input y activación lógica: 4.2 a 7 volts

Tensión de saturación bajo

Voltaje de detección: 1 a 2.3 Volts

Corriente de operación: 2 Amp

Corriente máxima hasta: 4 Amp

Potencia de disipación a Tcase= 75 C: 25 Watts

Corriente de salida máxima (cada canal) No repetitivo a t= 100 Us: 3 Amp

Corriente de salida máxima (cada canal) Repetitivo a t= 10 mS: 2.5 Amp

Protección contra la sobre-temperatura

Temperatura de funcionamiento de la unión: -25 a 130 C

Temperatura de almacenamiento y unión: -40 a 150 C

Incluye:

1 x Controlador de Motor Puente H L298N
