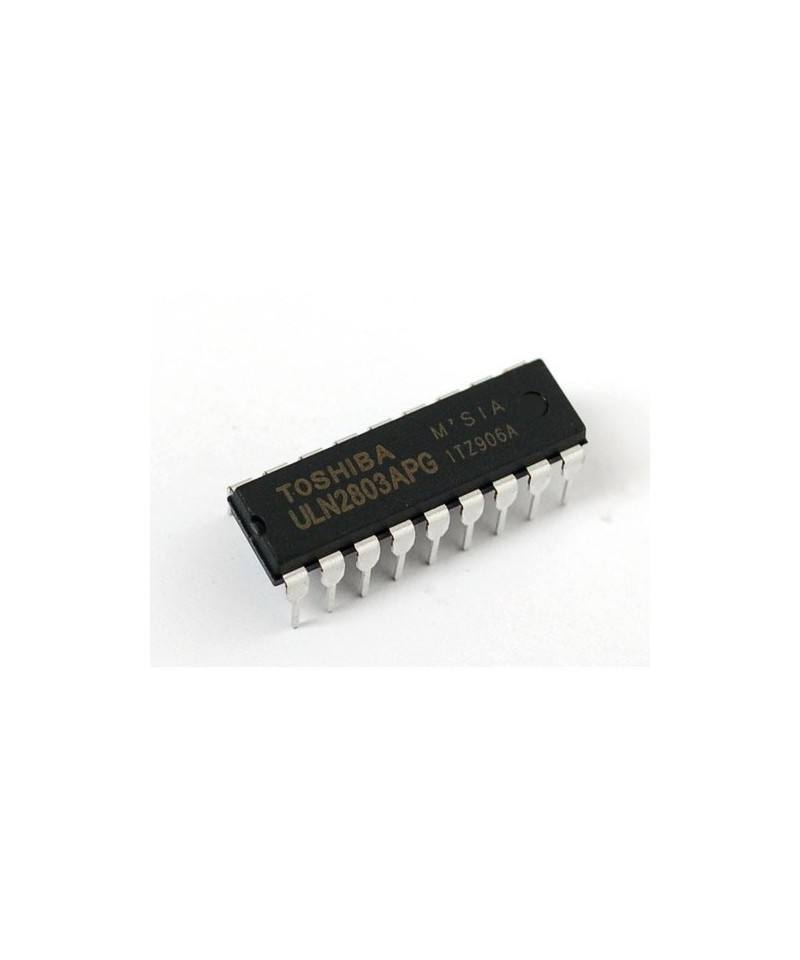

Controlador Darlington ULN2803APG

Descripción:

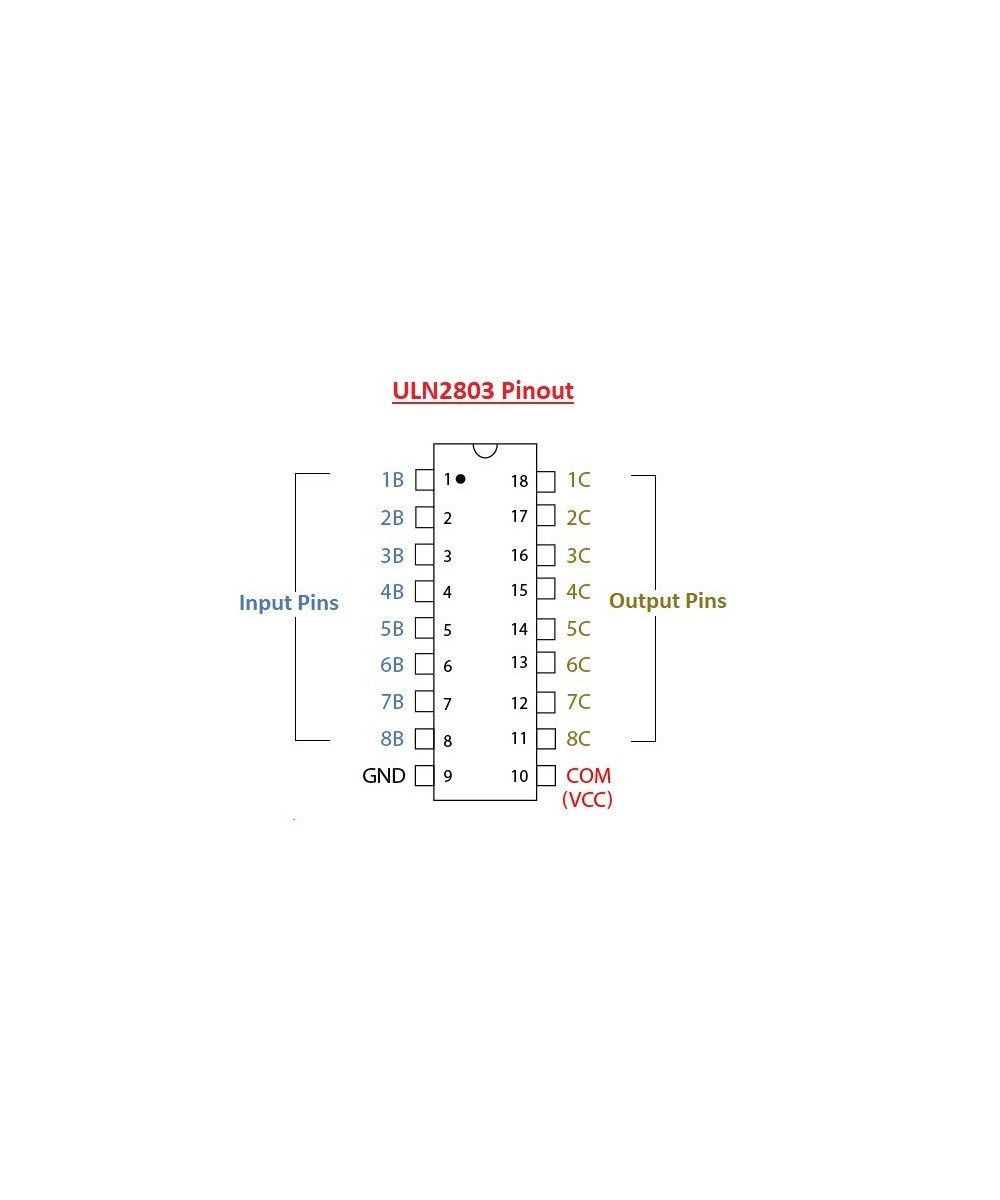

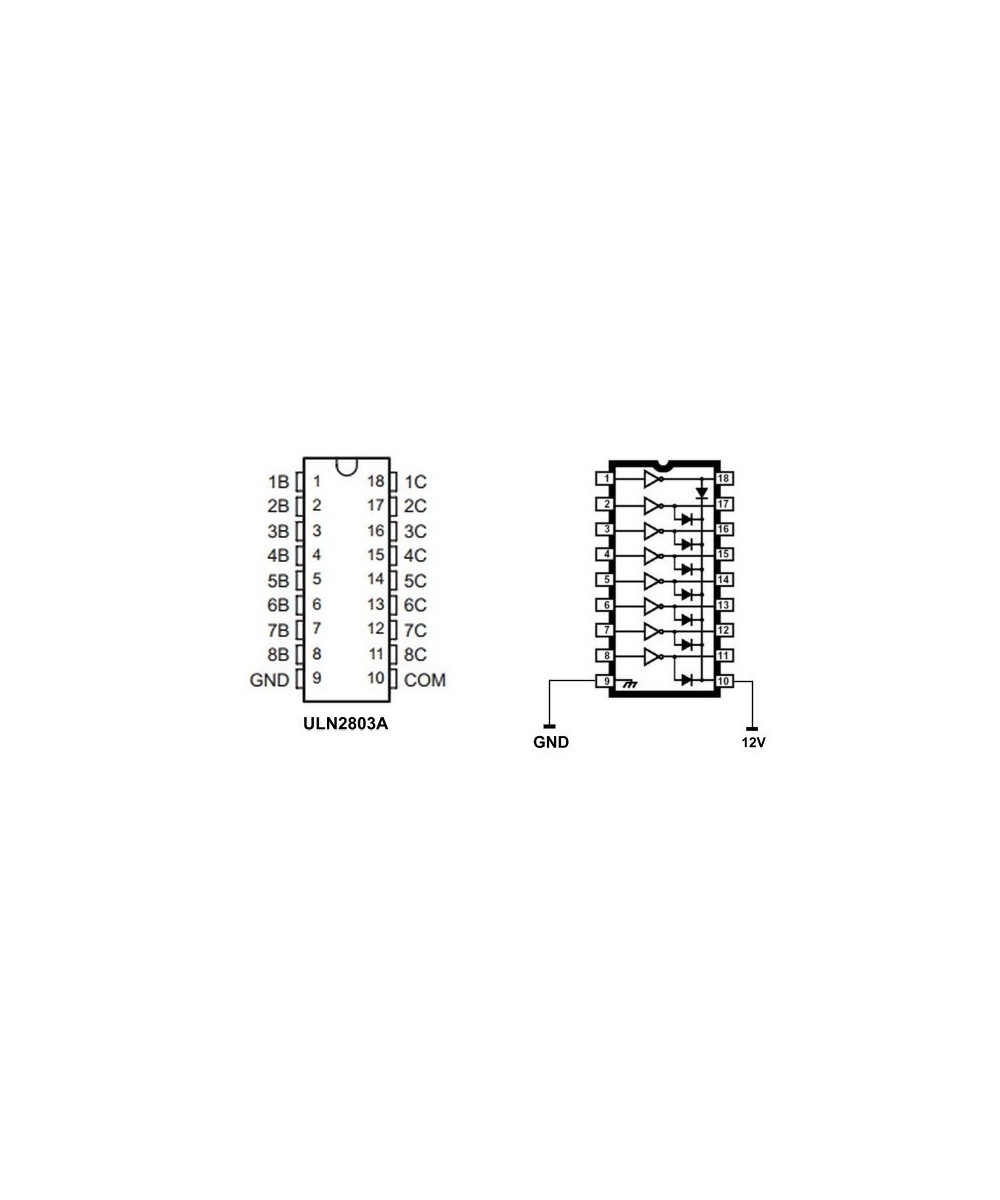

El ULN2801A, ULN2802A, ULN2803A y ULN2804A cada uno contiene ocho transistores Darlington con emisores comunes e integrales diodos de supresión para cargas inductivas. Cada Darlington presenta una clasificación de corriente de carga máxima de 600 mA (500 mA continuos) y puede soportar al menos 50 V en estado APAGADO. Las salidas pueden ser en paralelo para una mayor capacidad de corriente. Hay cuatro versiones disponibles para simplificar la interfaz a familias lógicas estándar: el ULN2801A es diseñado para aplicaciones de propósito general con un resistencia de límite de corriente; el ULN2802A tiene un 10,5 resistencia de entrada k y Zener para PMOS de 14-25 V; el ULN2803A tiene una resistencia de entrada de 2,7 k para 5 V TTL y CMOS; el ULN2804A tiene 10,5 k Resistencia de entrada para CMOS de 6-15 V. Todos los tipos se suministran en un DIP de plástico de 18 derivaciones con forma de plomo de cobre y cuentan con conveniente pinout de entrada-opuesta-salida para simplificar el diseño de la placa.

Especificaciones:

Fabricante: STMicroelectronics

Categoría de producto: Transistores Darlington

RoHS: Detalles

Configuración: Octal

Polaridad del transistor: NPN

Máx. voltaje VCEO colector-emisor: 50 V

Corriente CC máxima de colector: 0.5 A

Estilo de montaje: Through Hole

Paquete / Cubierta: PDIP-18

Temperatura de trabajo mínima: - 20 C

Temperatura de trabajo máxima: + 85 C

Serie: ULN2803A

Empaquetado: Tube

Altura: 3.68 mm

Longitud: 23.24 mm

Ancho: 7.1 mm

Marca: STMicroelectronics

Corriente continua del colector: 500 mA

Tipo de producto: Darlington Transistors

Cantidad de empaque de fábrica: 1000

Subcategoría: Transistors

Peso de la unidad: 1.300 g

Incluye:

1 x Controlador Darlington ULN2803
