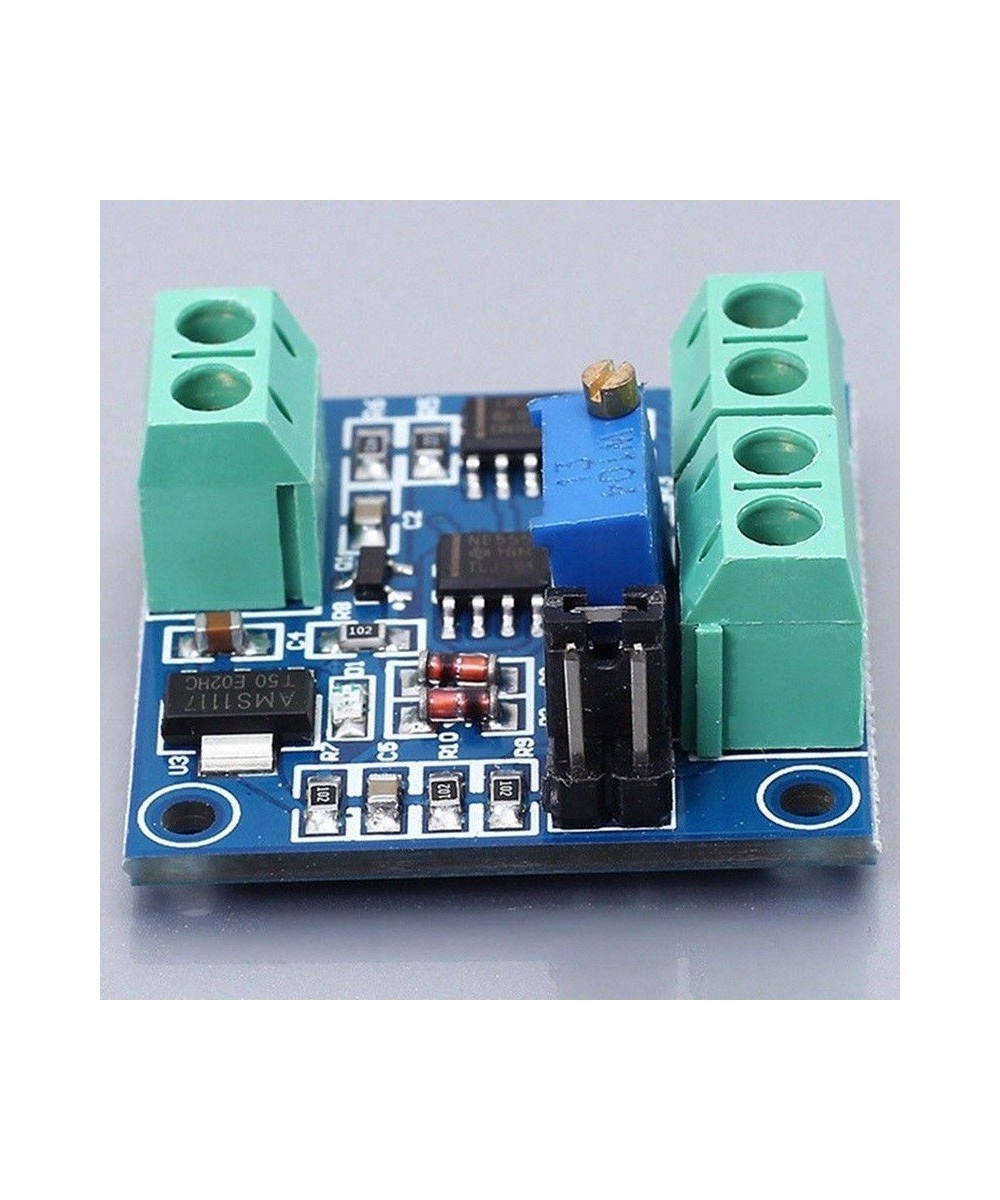

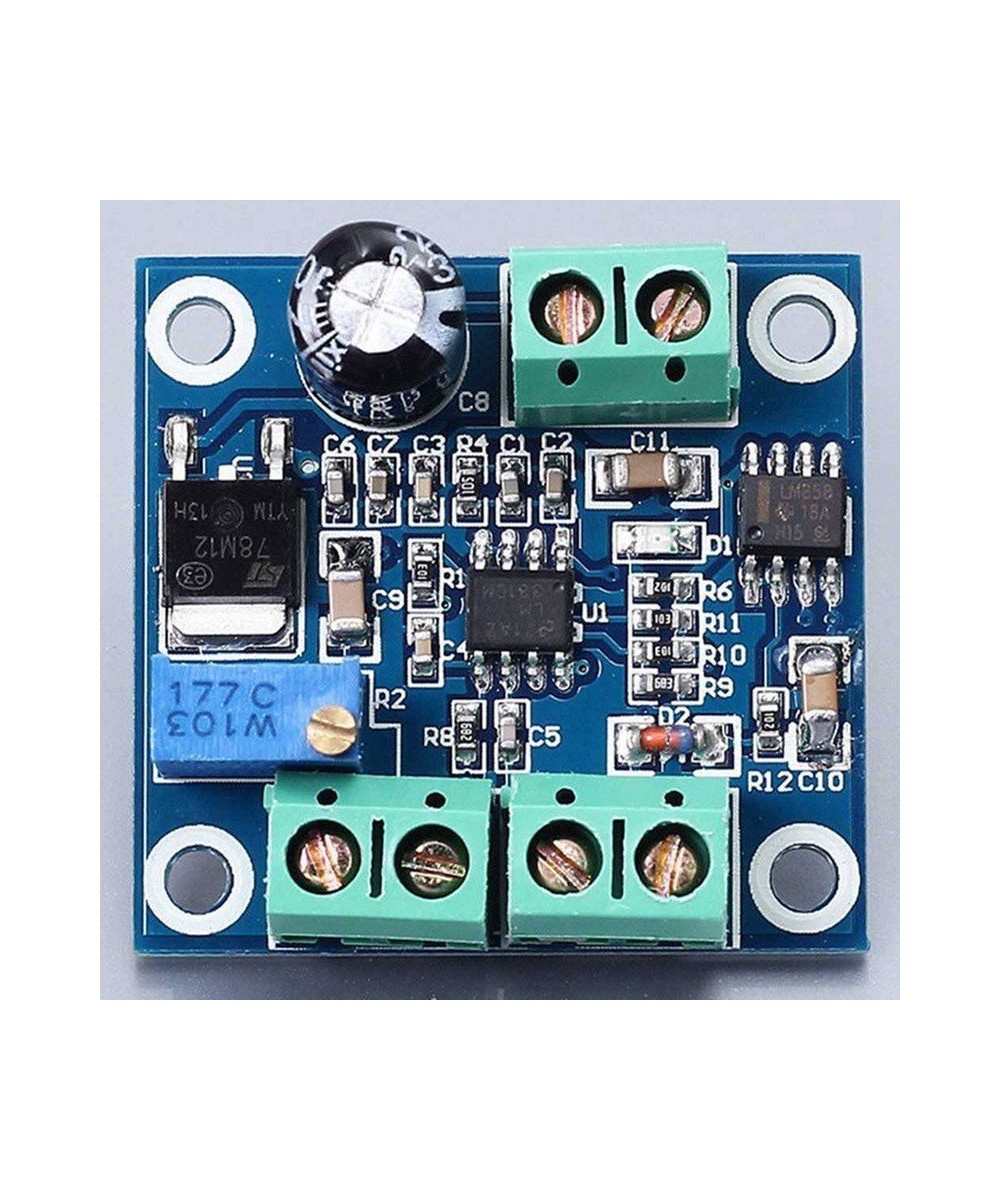

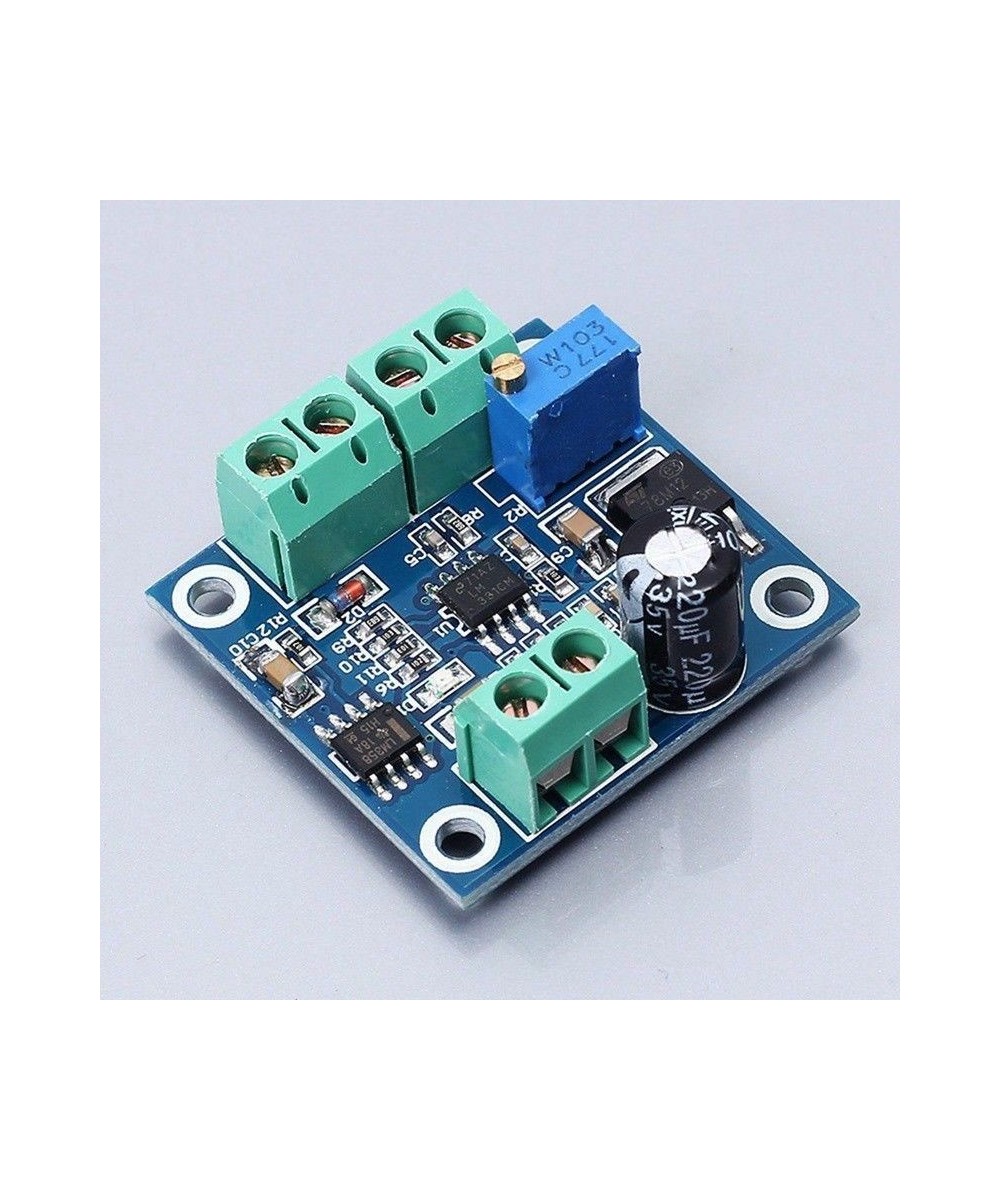

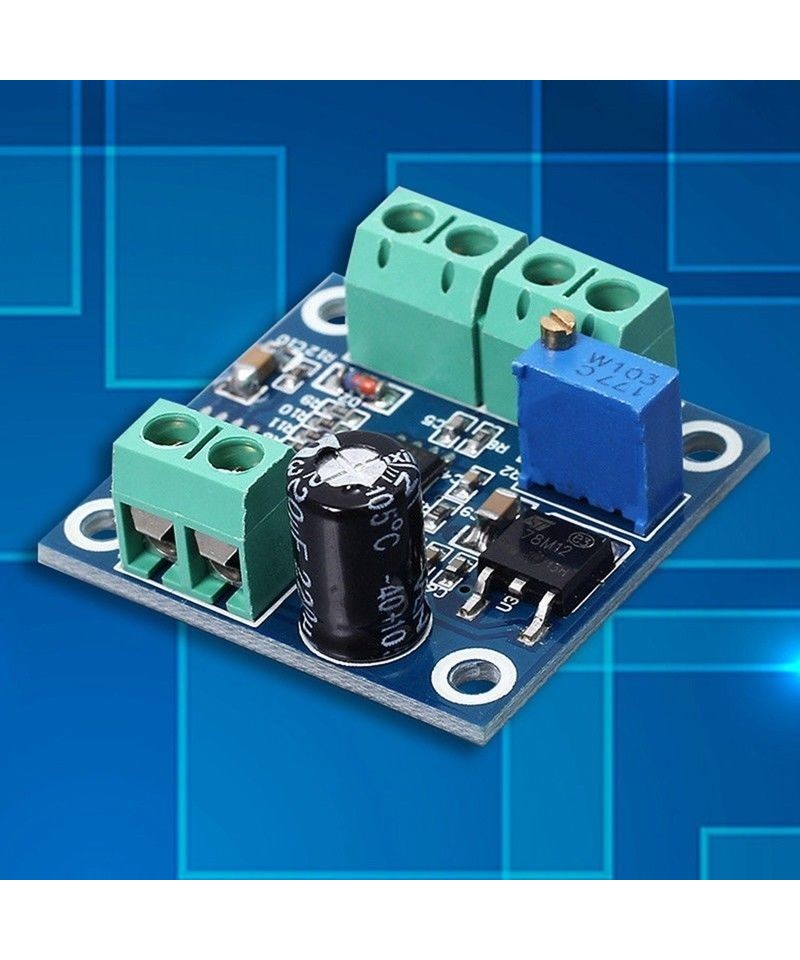

Convertidor frecuencia PWM a voltaje

Descripcion:

LC_F2V es un módulo que puede transformar la señal de pulso de frecuencia en una señal de voltaje analógica. Puede transformar la señal de frecuencia de 0-1KHz en una salida de voltaje de 0-10V. El ajuste de la frecuencia puede cambiar el voltaje de salida y puede aplicarse a la conversión de la interfaz entre el PLC y el convertidor de frecuencia o la tarjeta de control deportivo y el control de coincidencia de la interfaz del convertidor de frecuencia

Características:

1. Voltaje de funcionamiento: 13.5-30V

2. Rango de frecuencia de entrada: 0-1KHz

3. Ajuste fino del voltaje de salida

4 .El ajuste del potenciómetro puede calibrar las relaciones entre frecuencia y voltaje

5 .El puerto de entrada Signal adopta el aislamiento del optoacoplador, garantiza una buena capacidad anti-interferencia

6. Módulo convertidor F V, el tiempo de respuesta es 0.3-0.5s. Si desea ajustar la frecuencia por un amplio margen, necesita un tiempo de respuesta

7. Temperatura de trabajo: -25  85

Interface:

1. VCC: fuente de alimentación de funcionamiento

2. GND: tierra de poder

3. F: señal de pulso de frecuencia de entrada

4. GND: tierra de entrada

5. VOUT: voltaje de salida correspondiente

6. GND: tierra de salida
