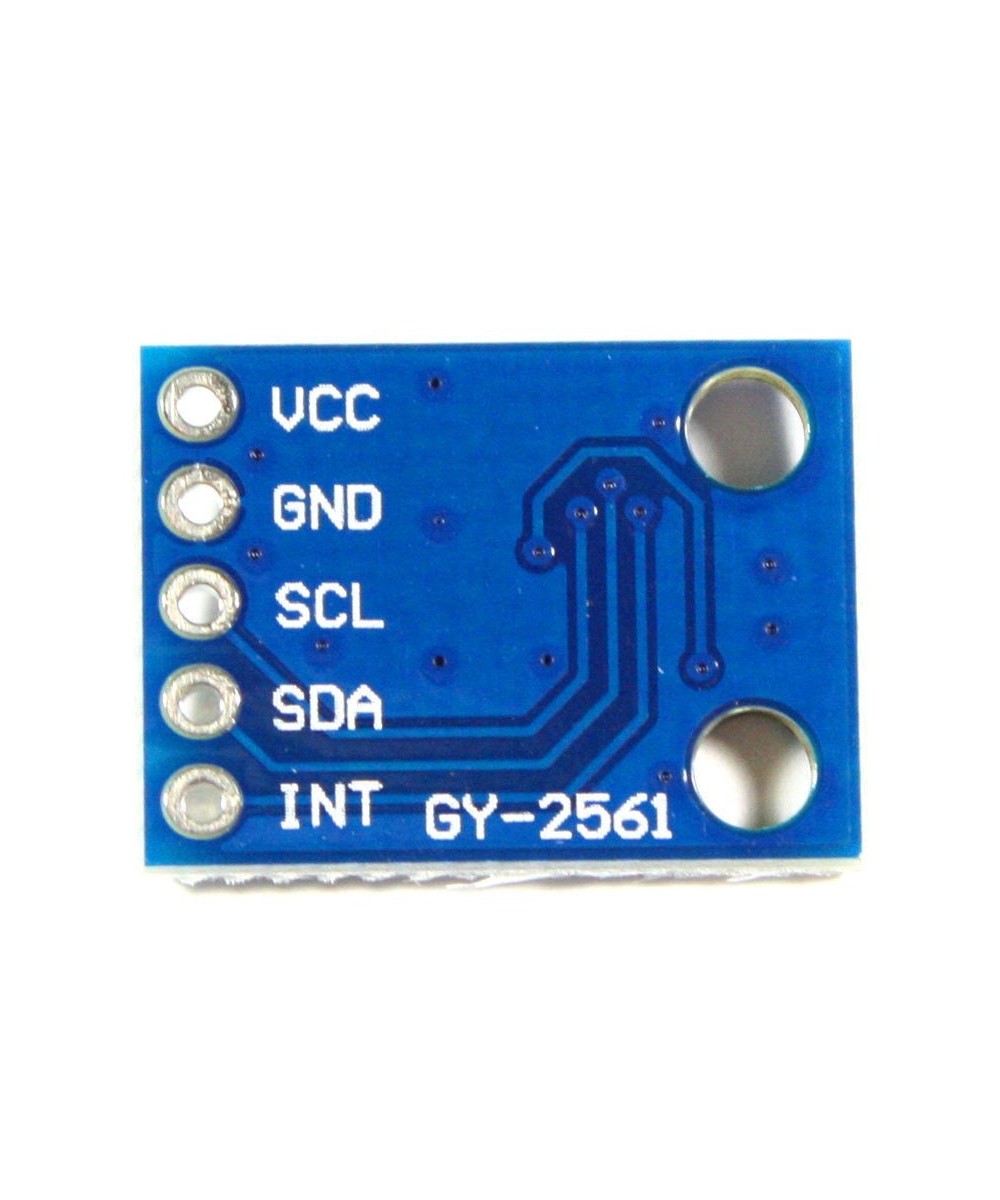

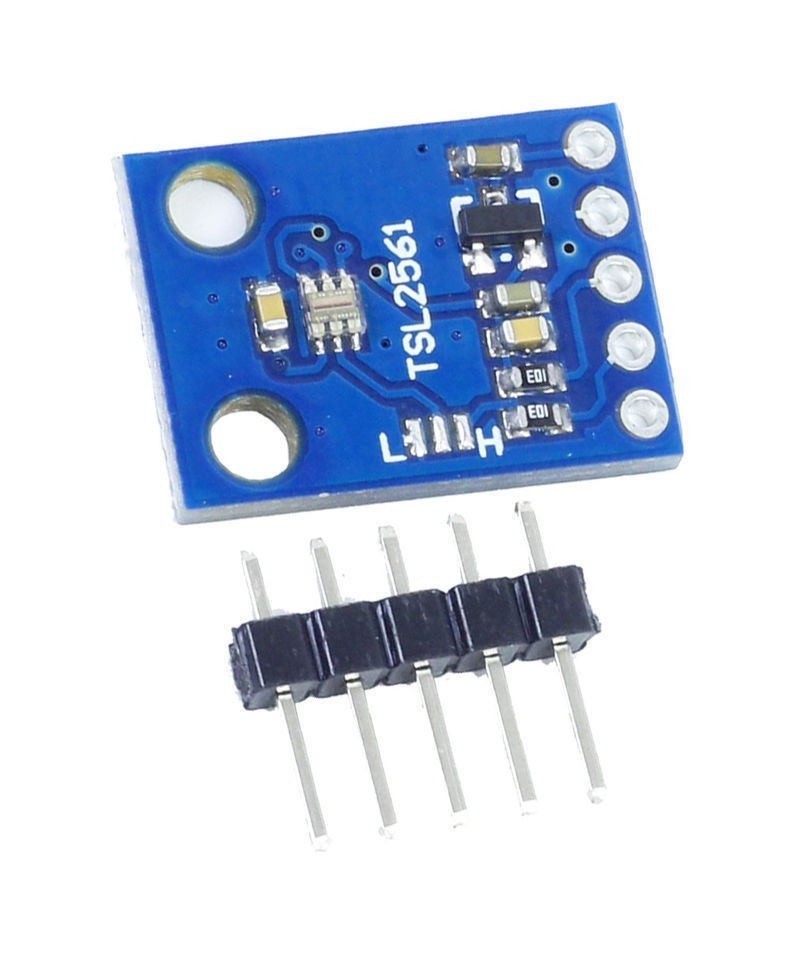

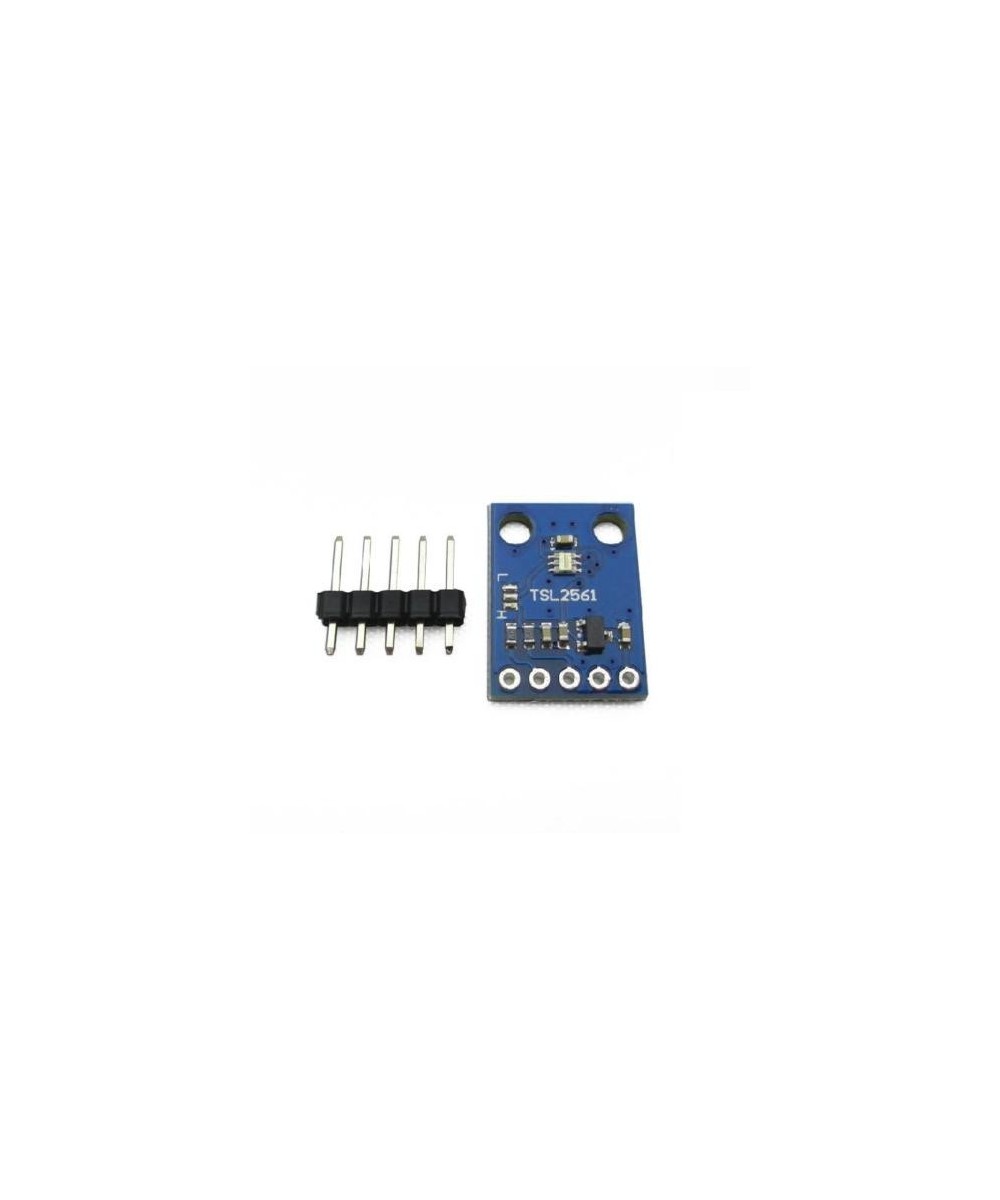

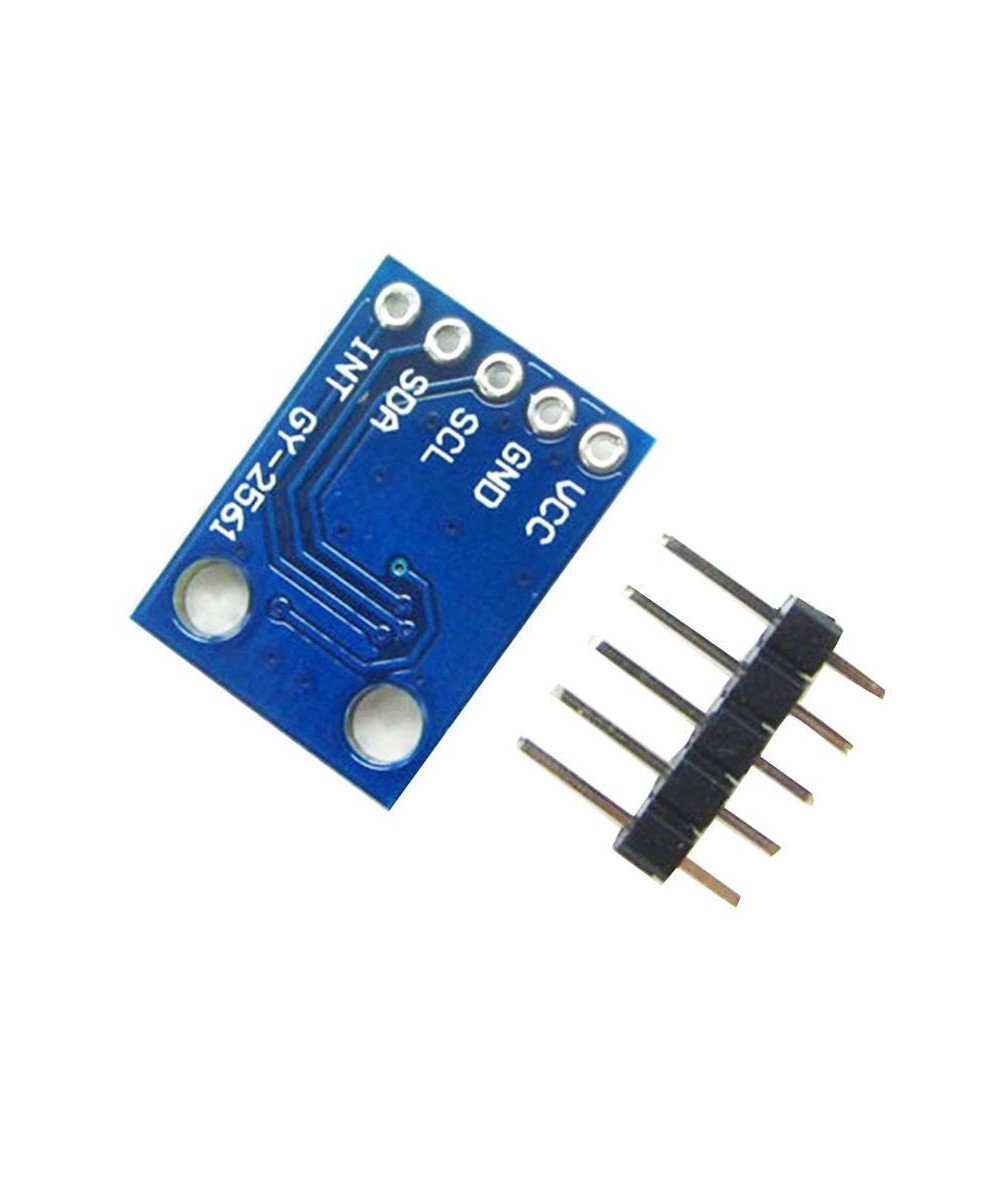

Sensor de luminosidad digital I2C TSL2561

Descripcion:

El módulo de sensor de luminosidad TSL2561 (HCARDU0102) es un módulo de interfaz de luz a digital. El sensor contiene dos fotodiodos, uno que puede detectar luz visible e infrarroja (IR) y otro que puede detectar luz IR. Dos conversores analógicos a digitales (ADC) integran las corrientes de los dos fotodiodos para producir una representación digital de la intensidad de la luz que llega al sensor. La comunicación con el dispositivo se realiza a través de un bus serie I2C estándar de dos hilos. En consecuencia, el dispositivo TSL256x se puede conectar fácilmente a un microcontrolador o controlador integrado. No se requieren circuitos externos para el acondicionamiento de la señal. Las almohadillas de puente soldables en el módulo permiten seleccionar 3 posibles direcciones I2C para que coexistan hasta 3 sensores u otros dispositivos I2C en el mismo bus. Un regulador incorporado significa que el módulo puede alimentarse desde una fuente conveniente de 5V.

Especificaciones:

Aproxima la respuesta del ojo humano

Función de interrupción programable con ajustes de umbral superior e inferior definidos por el usuario

Salida digital de 16 bits con SMBus (TSL2560) a 100 kHz o I2C (TSL2561) Modo rápido a 400 kHz

Ganancia analógica programable y tiempo de integración que admiten un rango dinámico de 1,000,000 a 1

Rechaza automáticamente la ondulación de la iluminación de 50/60 Hz

Potencia activa baja (0,75 mW típica) con modo de apagado compatible con RoHS

Fuente de alimentación: 5V

Interfaz: I2C (0x39 predeterminado, 0x29 o 0x49 opcional)

Dimensiones del módulo: 19 mm x 14 mm

Contenido:

1 x Sensor de luminosidad TSL2561
