Esta tarjeta es útil para conectar sistemas digitales (como un microcontrolador de 5 V) a un sistema de alto voltaje o "sistema ruidoso". Esta placa aísla eléctricamente un controlador del sistema de alta potencia utilizando un circuito integrado de aislamiento óptico.
Descripción:
Este circuito integrado tiene cuatro LEDs y cuatro fotodiodos integrados.
Esto permite que el lado de bajo voltaje controle un lado de alto voltaje.
A menudo usamos esta tarjeta para permitir que un microcontrolador controle los servos
u otros motores que utilizan un voltaje más alto que la lógica TTL en el micrófono (3.3 V o 5 V),
y puede causar interferencias electromagnéticas con nuestro sistema cuando los motores se encienden y apagan.
Esta placa aislará los sistemas, creando un tipo de barrera de ruido eléctrico entre dispositivos

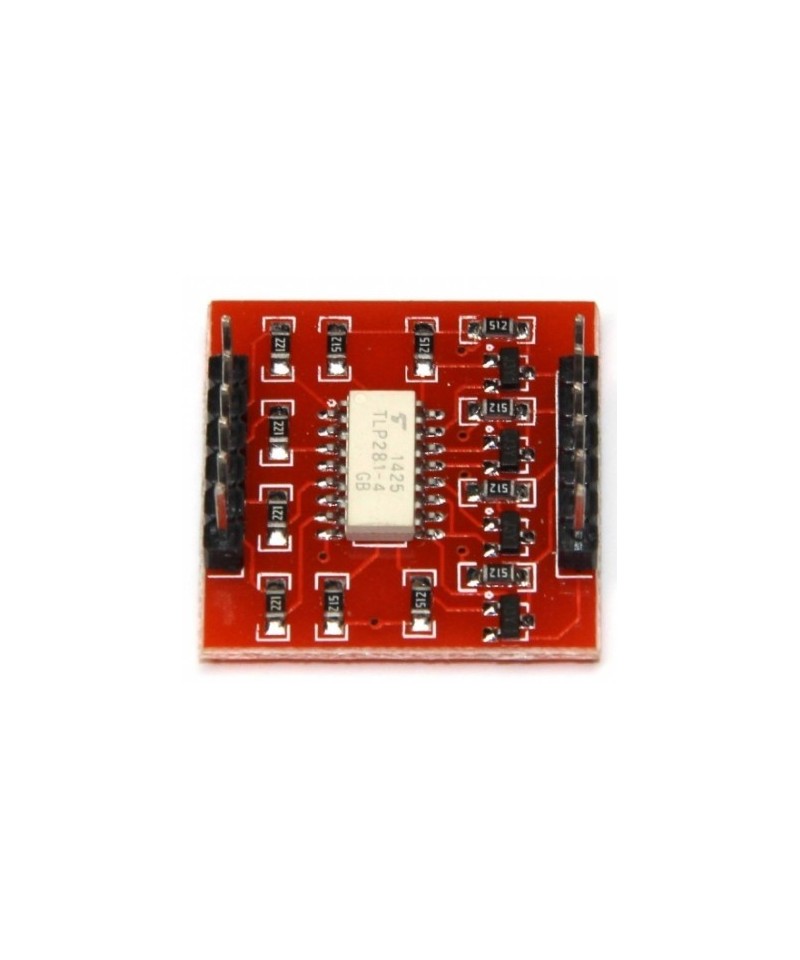

Esta tarjeta opto-aislada usa el transceptor optoislantante y discreto TLP281 para corregir la lógica.
Viene con cuatro canales.
Ideal para circuitos ruidosos donde las líneas de señal requieren aislamiento eléctrico
Un optoaislador LED normal invertirá la lógica de una señal.

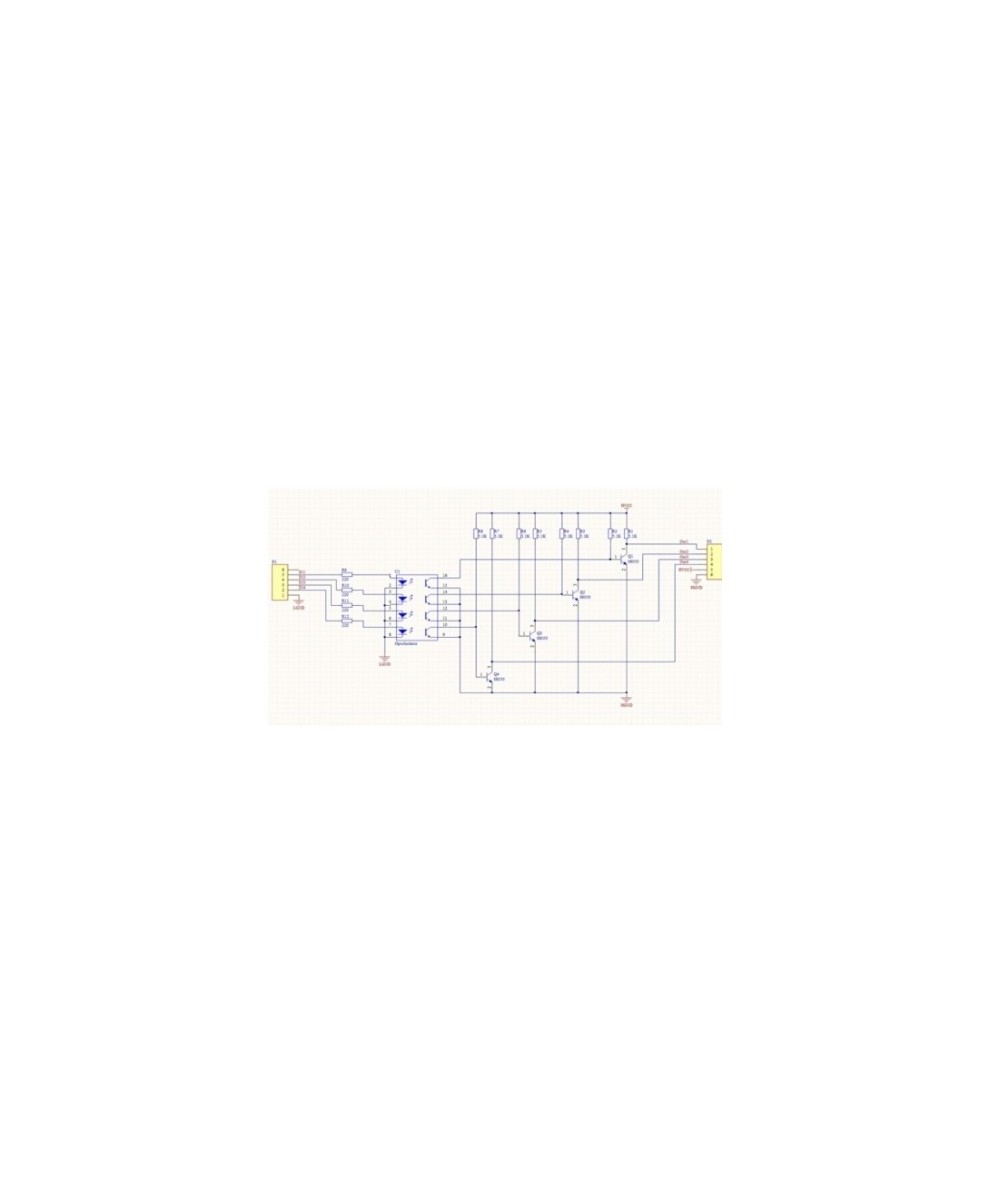

Utilizamos transistores en esta tarjeta compacta para corregir la inversión.
Lo que coloque en los pines IN se reproducirá en los pines OUT, pero a la tensión más alta (HV)
características:
Uso de alto nivel de control de nivel bajo.
Por ejemplo, un microcomputador de un solo chip utiliza un control de voltaje de 9V o 12V de voltaje de 3V o 5V
HVCC máximo no más de 24V.
La corriente de salida de las salidas OUT1 / OUT2 / OUT3 / OUT4 es igual a la mayor HVDC / 5.1K,
Corriente máxima de absorción 500mA

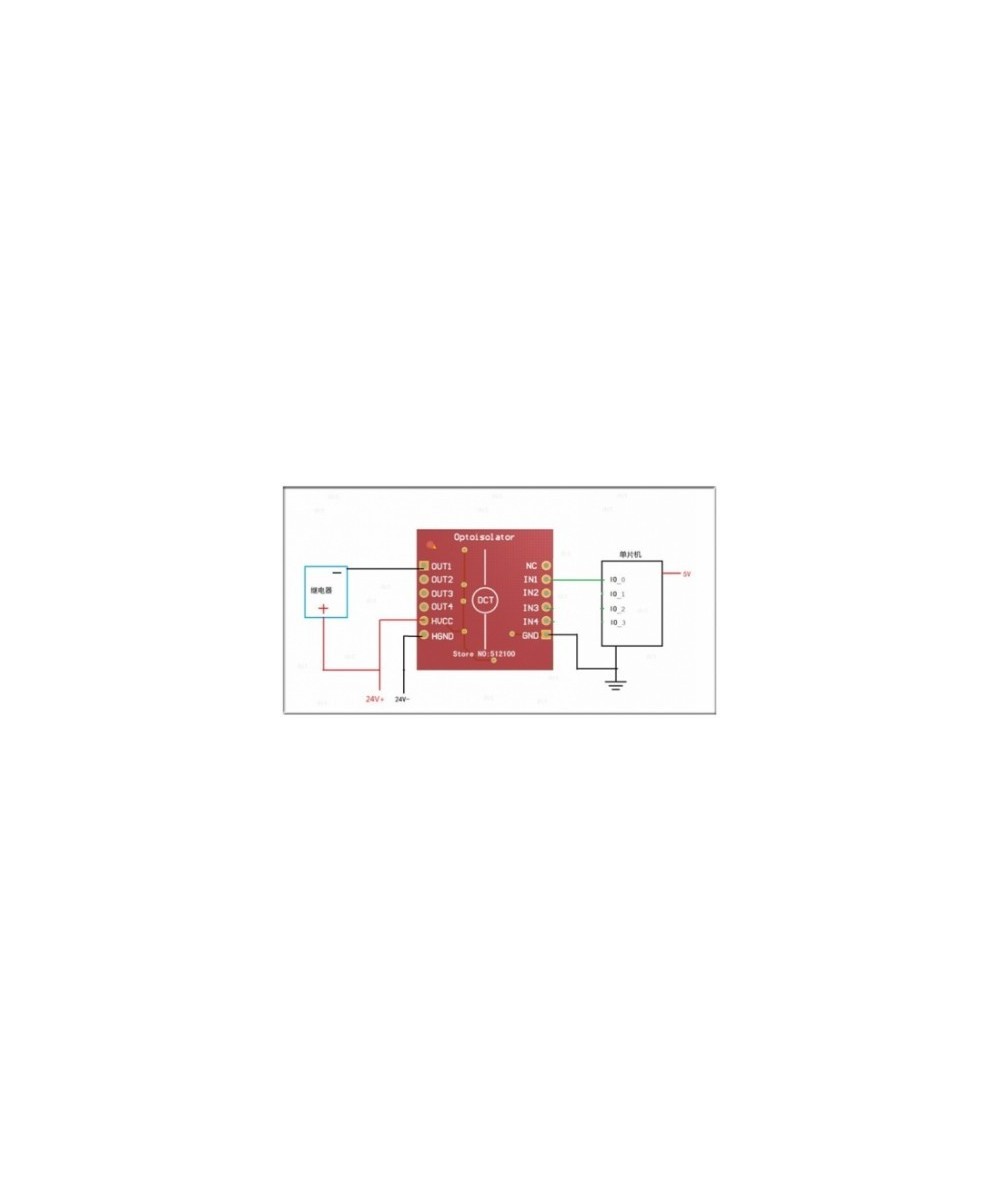

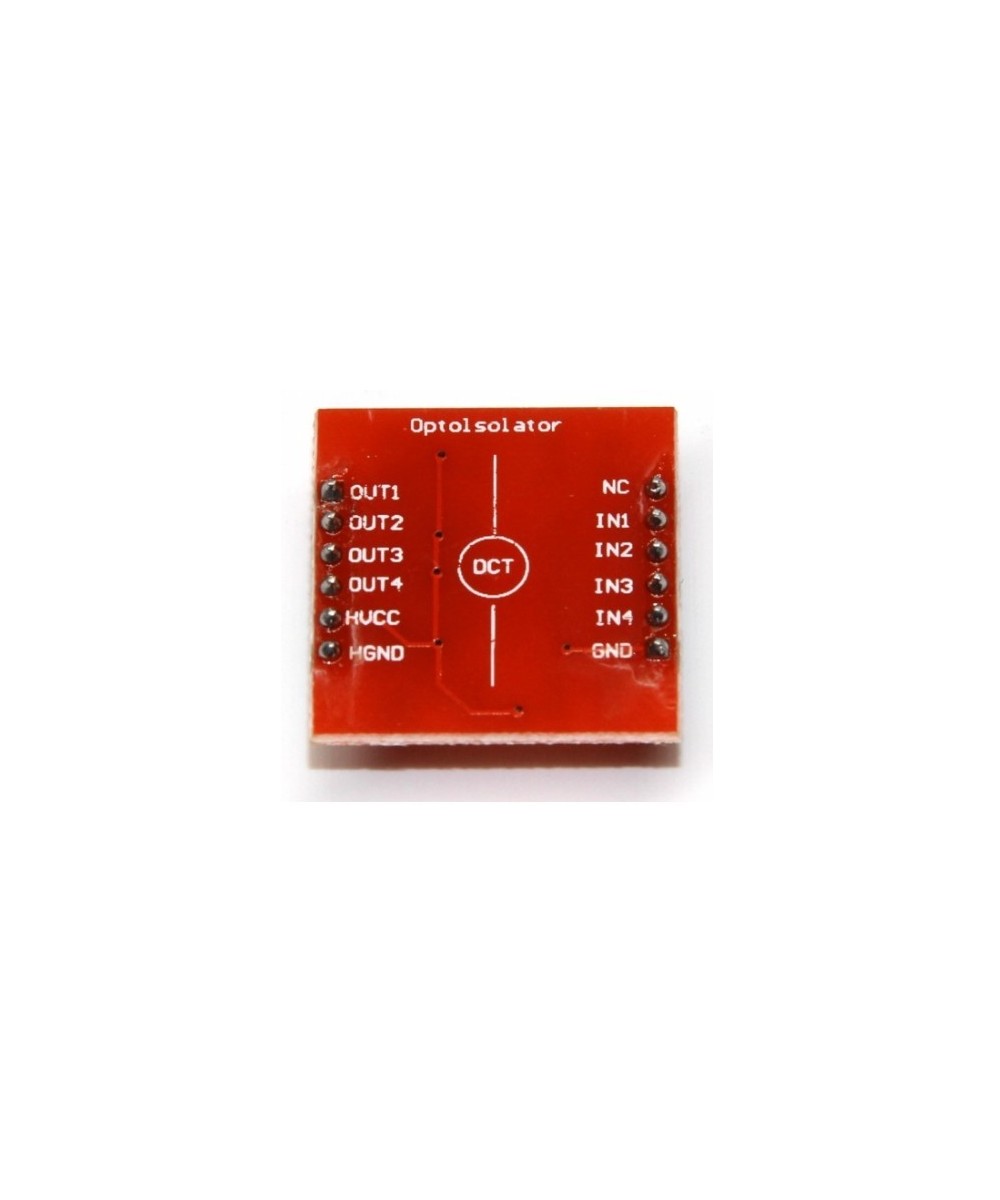

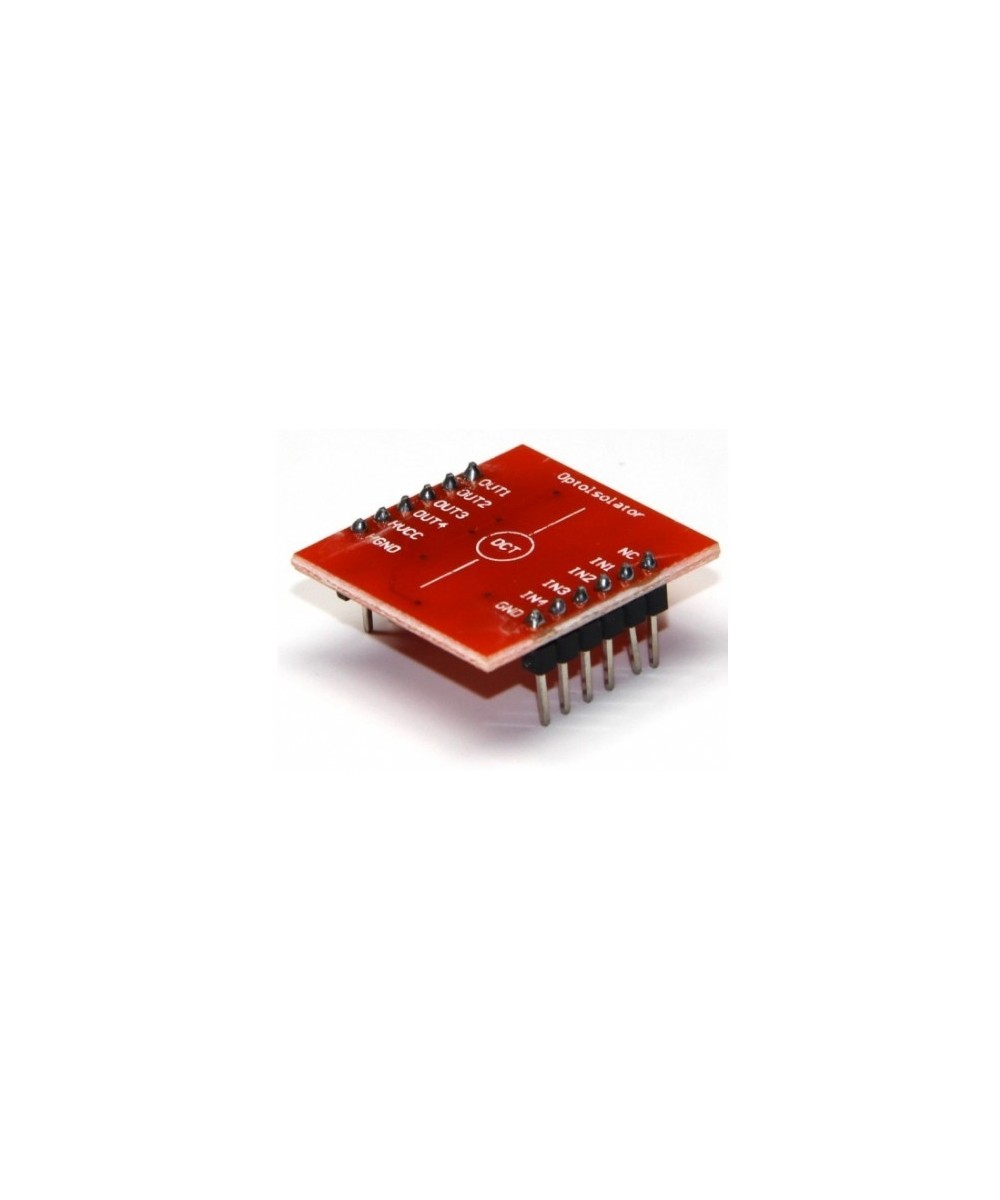

Entrada: IN1 / IN2 / IN3 / IN4, SCM o para puerto Arduino IO,
GND con un microordenador de un solo chip o para una conexión GND a una placa Arduino.
IN1 / IN2 / IN3 / IN4 controla las salidas OUT1 / OUT2 / OUT3 / OUT4 respectivamente
Salida: OUT1 / OUT2 / OUT3 / OUT4
Salida: HVCC: la conexión es el control del ánodo de alto voltaje,
La conexión HGND es el control del ánodo de alto voltaje.
Tamaño de la tarjeta: 25 * 24 mm / 0,98 * 0,94
Contenido:
1 x Modulo optoaislador 4 canales 12V TLP281
