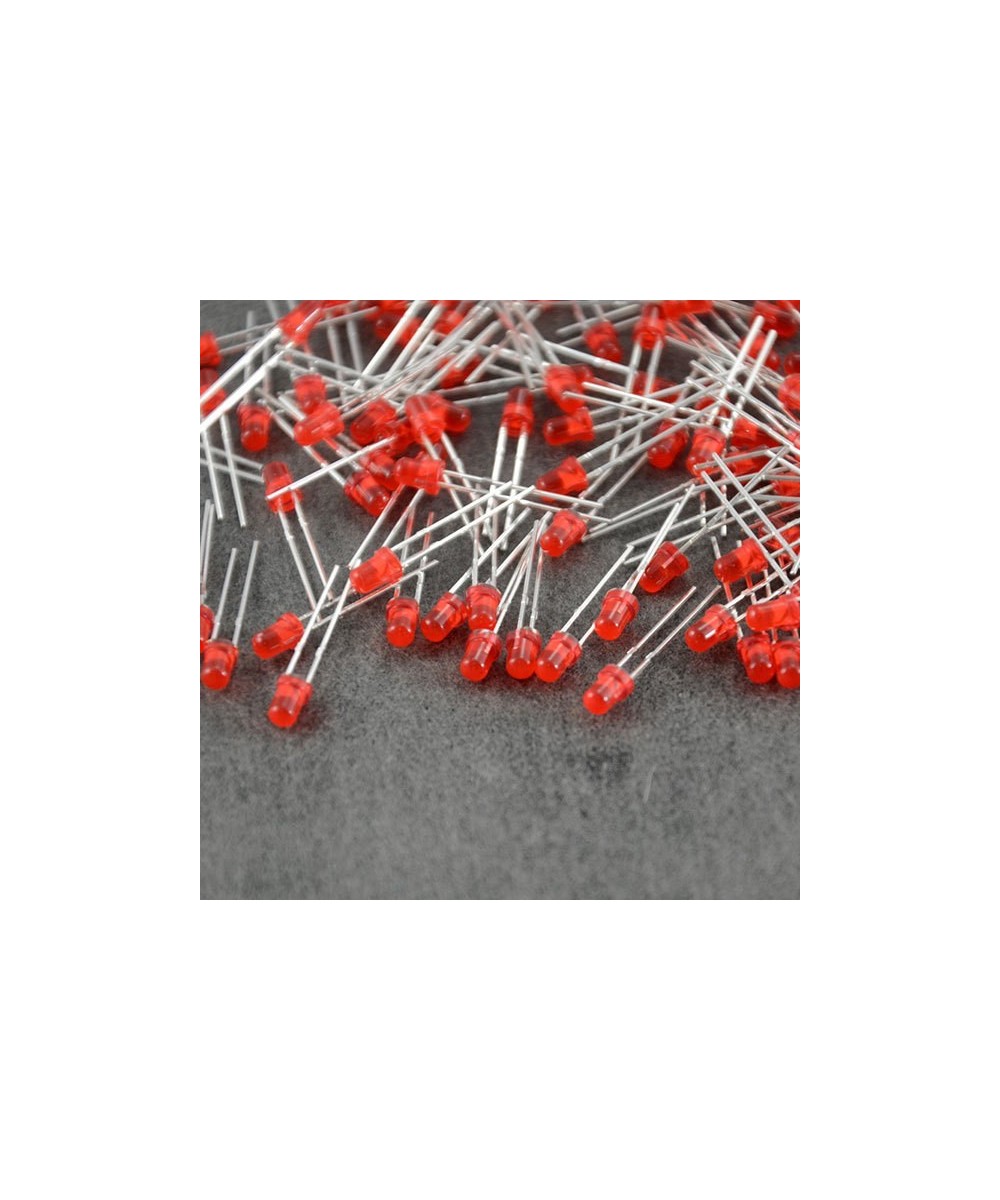

Caja de diodos LED 500 piezas 3mm

¿Qué es un diodo LED?

El diodo emisor de luz o LED (light-emitting diode) es un fuente de luz que emite fotones cuando se recibe una corriente eléctrica de muy baja intensidad. El LED por lo general se encierra en un material plástico de color que acentúa la longitud de onda generada por el diodo y ayuda a enfocar la luz en un haz. En la Figura se muestra un diodo emisor de luz típico y su símbolo esquemático.

La terminal positiva, o ánodo, por lo general es la más larga de las dos terminales, algunos diodos leds tienen una base plana que sirve para identificar la terminal negativa, o cátodo.

¿Cómo funciona un diodo emisor de luz?

Al polarizar directamente el diodo led se provoca una producción de fotones como consecuencia de la recombinación entre electrones y huecos. Se debe considerar que la intensidad de la luz se relaciona con la cantidad de corriente que fluye a través del dispositivo, así también una relación en la longitud de onda que corresponde a cada color.

Si se va incrementando la tensión de polarización el diodo led comienza a emitir fotones y al observar un haz de luz significa que se alcanzó la tensión de encendido, por lo tanto, conforme se va incrementando la tensión de polarización se aumenta la intensidad de luz emitida. Considerando que al aumentar la tensión y por lo tanto la intensidad de luz emitida, también se tiene una variación al aumento de la intensidad de la corriente y puede verse disminuida por la recombinación Auger.

Es importante recordar que un LED tiene una caída de voltaje de 1.5 a 2.5V al ser polarizado directamente (La caída de voltaje varía dependiendo del tamaño del led, color, composición y otros factores).

Partes de un LED común

Tomamos como referencia un led que comúnmente podemos encontrar o comprar en cualquier tienda de electrónica, podemos observar que consta de 10 partes.

Encapsulado de resina epoxy.

Diodo semiconductor emisor de luz.

Copa reflectora o cavidad reflectante

Base Plana(identifica la terminal negativa o cátodo).

Terminal de conexión (Negativo o cátodo)

Terminal de conexión (positivo o ánodo)

Cable de unión o bigote (Alambre muy fino)

Polaridad de un diodo LED

Un diodo LED únicamente puede ser polarizado directamente, esto quiere decir que conduce corriente y emite luz, mientras que al ser polarizado inversamente no conduce corriente y no emite luz.

Es importante incluir una resistencia limitante de corriente en serie en el circuito para evitar una excesiva corriente hacia adelante, lo que puede dañar al diodo LED. (En circuitos en los cuales se utiliza una tensión de 5V es común utilizar un resistor de 330Ω).
