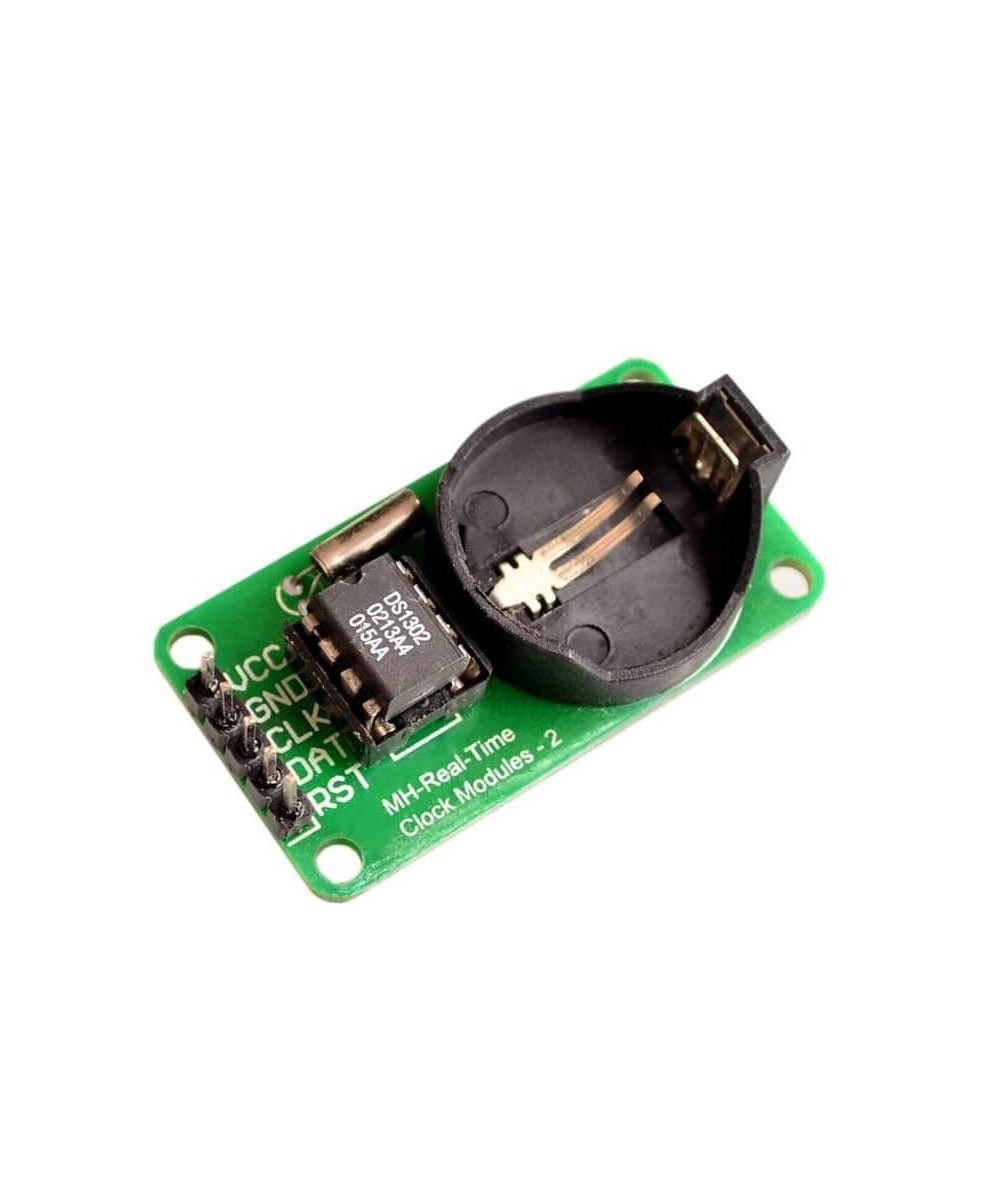

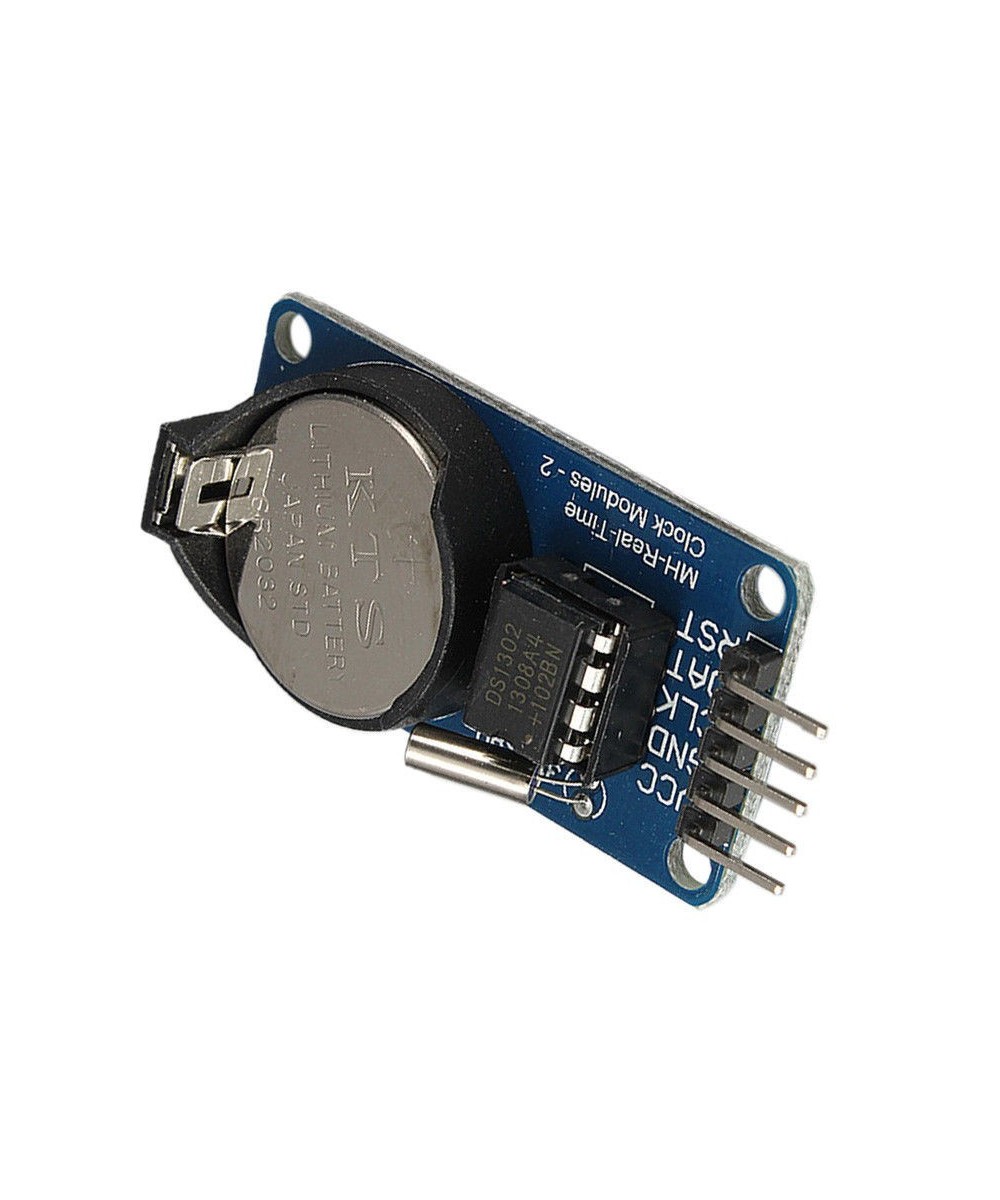

Modulo de reloj tiempo real RTC DS1302 mas batería

Características:

Módulo de reloj en tiempo real DS1302

DALLAS DS1302 es la compañía que lanzó el chip de reloj, que contiene un reloj / calendario en tiempo real y 31 bytes de RAM estática a través de una interfaz serial simple para comunicarse con el microcontrolador.

El circuito de reloj / calendario en tiempo real proporciona segundos, minutos, horas, días, semanas, meses, años de información, el número de días por mes y año bisiesto ajusta automáticamente la cantidad de días.

La operación del reloj mediante el indicador AM / PM decidió usar el formato de 24 o 12 horas. El DS1302 entre el microcontrolador puede adoptar simplemente la forma en que el puerto de comunicación en serie síncrono utiliza solo tres líneas:

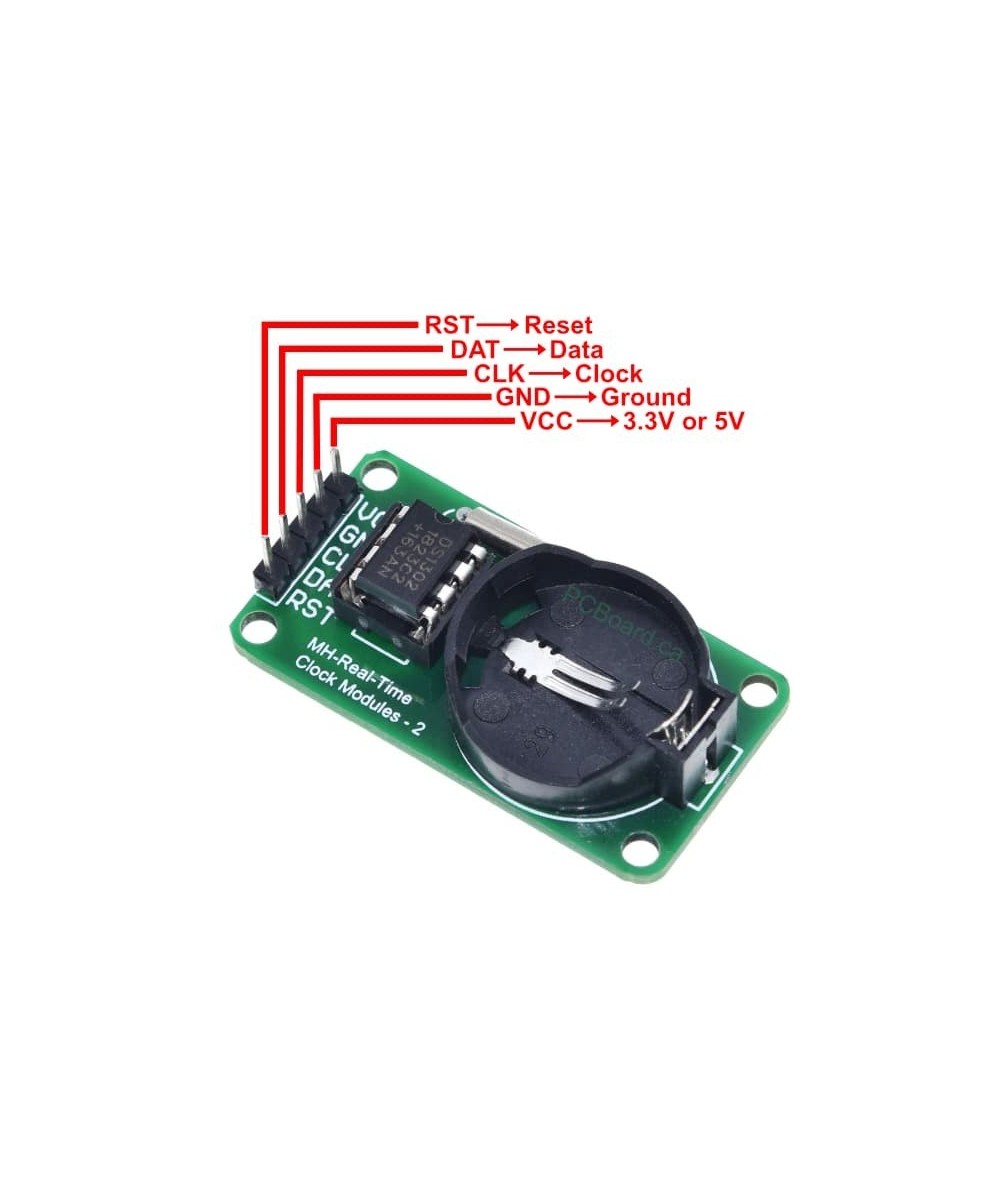

Restablecer RST

Líneas de datos de E / S

Reloj serie SCLK.

Reloj / RAM datos de lectura / escritura en un byte o hasta 31 bytes de comunicación del tipo de juego de caracteres. El DS1302 funciona para mantener bajos los datos de consumo de energía y la información del reloj cuando la potencia es inferior a 1 mW.

DS1302 indicadores clave de rendimiento:

Reloj en tiempo real con cálculos de energía antes de 2100 segundos, minutos, horas, día, semana, mes, año de capacidad, así como la capacidad de ajustar el año bisiesto

puertos de E / S en serie de tal manera que un número mínimo de pines

Amplio rango de tensión de funcionamiento 2.0 5.5V

2.0 V, corriente de funcionamiento de menos de 300 nA

Modo de lectura / escritura de reloj o transferencia de datos RAM, hay dos juegos de caracteres de transmisión de modo de transferencia de un solo byte y multibyte

Paquete DIP de 8 pines o un paquete de montaje superficial opcional SOIC de 8 pines

Interfaz simple de 3 hilos

Vcc = 5V y TTL compatible

Rango de temperatura industrial opcional de -40 a + 85

Tubos de potencia dual utilizados para la fuente de alimentación principal y la fuente de alimentación de respaldo

Especificaciones:

Panel único de PCB, tamaño: 44 mm x 23 mm x 1.6 mm

Con cuatro agujeros de posicionamiento, diámetro 3.1mm

La batería de respaldo es genuina celestial CR2032, voltaje 3V, corriente 260mAh, baterías no recargables.

Crystal 32.768 KHz

Contenido:

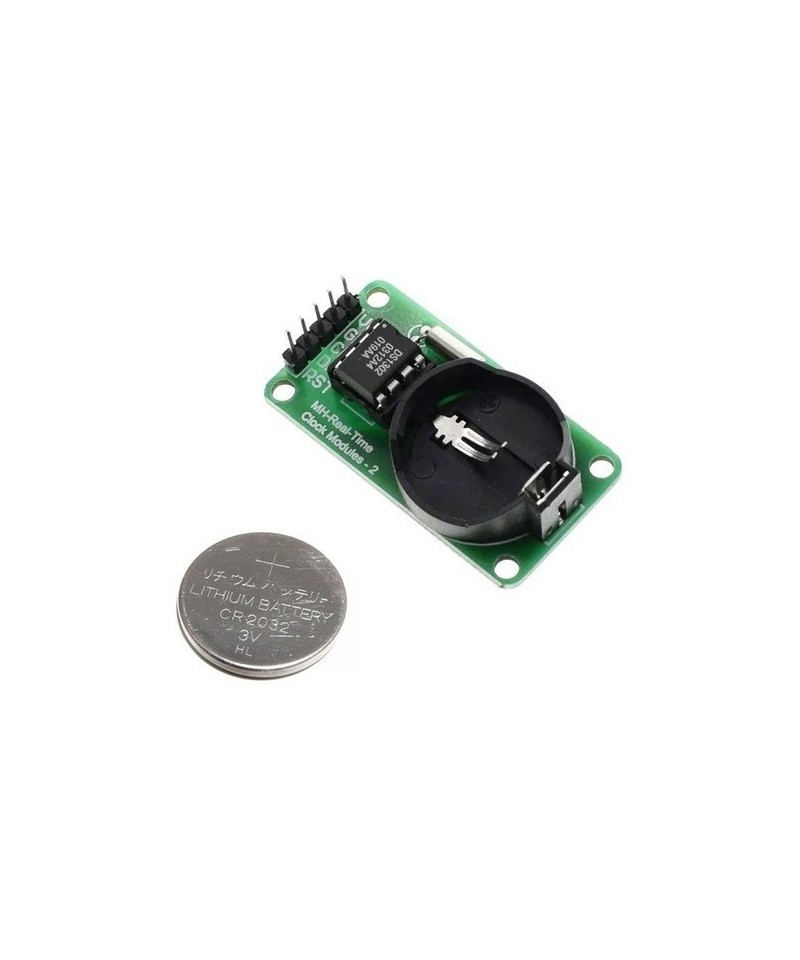

1 x Modulo Reloj Tiempo Real DS1302

1 x Batería CR2032
