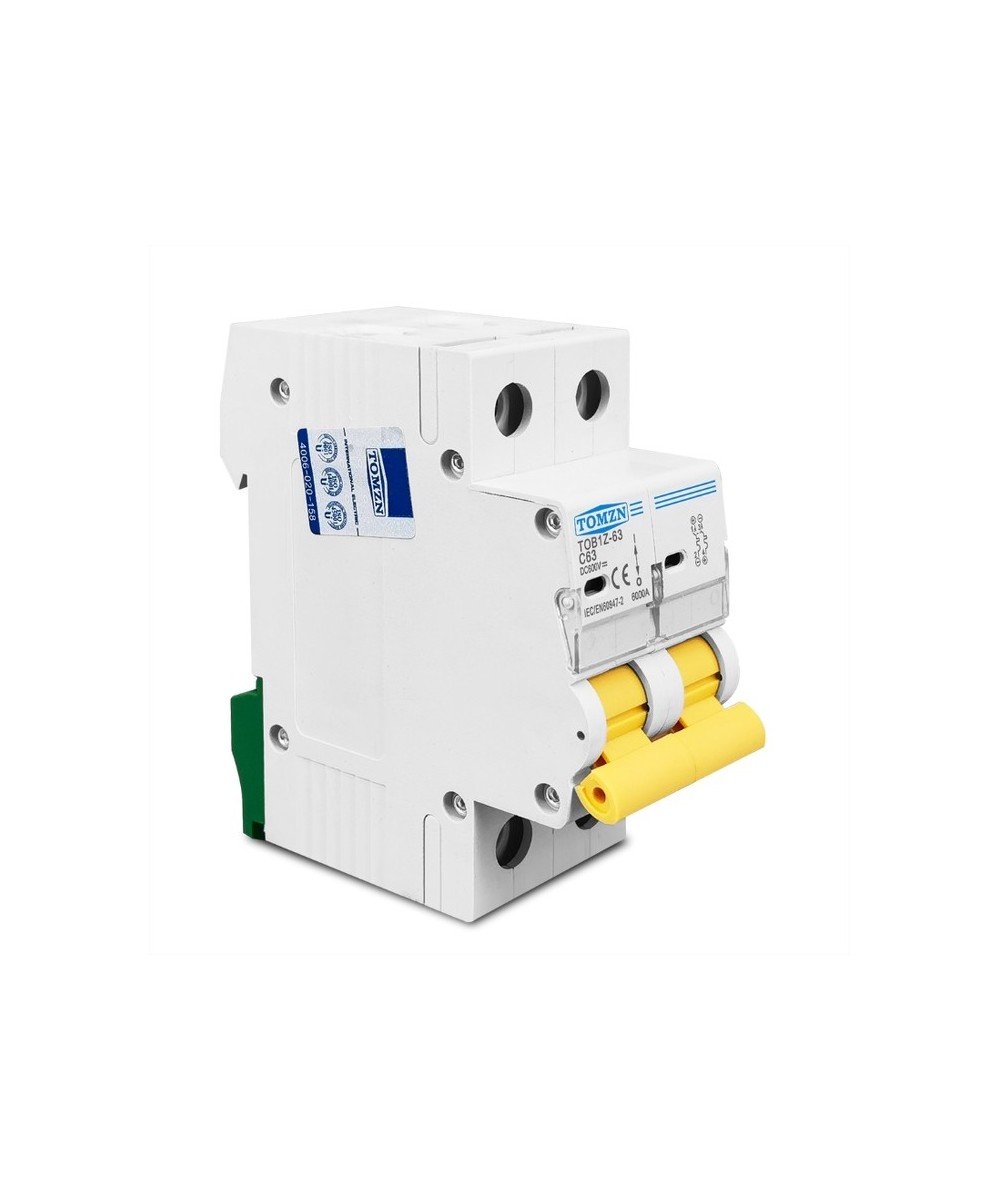

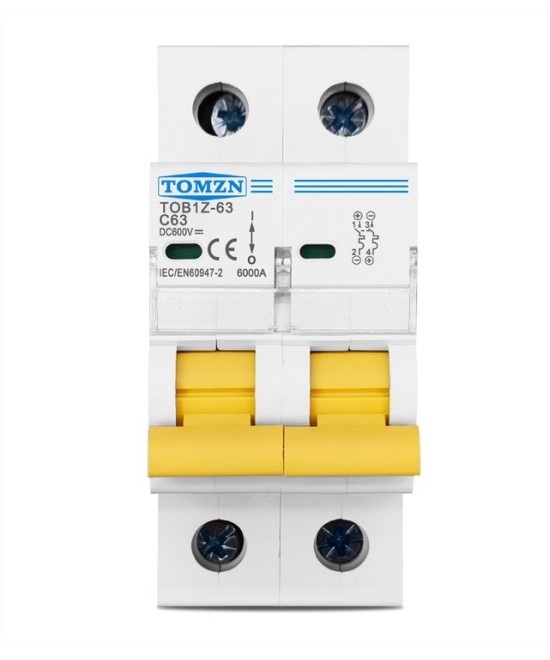

Este es un disyuntor (MCB) Biipolar de la marca TOMZN, modelo TOB1Z-63.

Está diseñado específicamente para sistemas fotovoltaicos (PV) de corriente continua (DC), con una capacidad nominal de hasta 600V.

El interruptor presenta una curva de disparo tipo C, lo que significa que está diseñado para proteger circuitos con cargas que tienen corrientes de entrada moderadas.

Este componente se monta típicamente en rieles DIN en paneles eléctricos para proteger contra sobrecargas y cortocircuitos

Caracteristicas

Marca: TOMZN

Modelo: TOB1Z-63

Número de Polos: 2P (bIpolar)

Corriente Nominal : Disponible desde 10A hasta 63A .

Tensión Nominal de Operación : 600 V DC

Capacidad de Ruptura : 6 kA (6000 A)

Curva de Disparo: Tipo C (disparo magnético entre 7 y 10 veces la corriente nominal, apto para sistemas solares e inductivos ligeros).

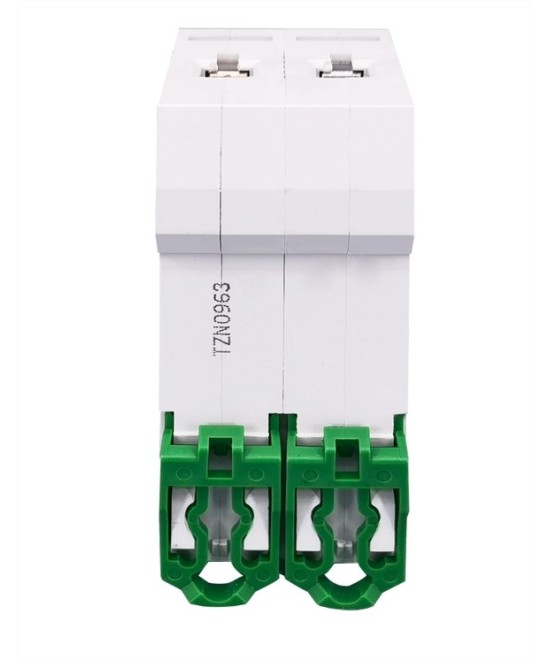

Tipo de Montaje: Riel DIN estándar de 35 mm.

Ancho del Módulo: Estándar de 18 mm (1 módulo DIN para la versión 2P).

Conectividad: Terminales de jaula con tornillo. Nota crítica: Posee polaridad fija marcada en el cuerpo (+ y -). Se debe respetar estrictamente la dirección del flujo de corriente

X1 Breaker DC 2 polos MCB TOMZN Curva C Corriente Continua 600V 10-63A
