Proyecto Panel Led con Control inalámbrico controlado con Arduino

Descripción:

El proyecto “Panel LED con Control Inalámbrico” consiste en el desarrollo de una pantalla basada en una matriz de LEDs que permite la visualización de mensajes personalizados y la hora en formato digital.

Su principal característica es la integración de un módulo Bluetooth, a través del cual el usuario puede enviar textos desde una aplicación móvil para ser mostrados en el panel, lo que lo convierte en una herramienta versátil para la comunicación y señalización. Además, el sistema incorpora un módulo de reloj en tiempo real (RTC DS3231), que proporciona la hora de manera precisa incluso en ausencia de conexión externa. De esta forma, el panel no solo funciona

como un medio para mostrar mensajes dinámicos en desplazamiento (scrolling), sino que también puede presentar la hora en formato estático, brindando una doble funcionalidad: informativa y comunicativa.

Características:

Controlador principal: Arduino UNO

Pantalla: Matriz LED MAX7219 (4 módulos)

Comunicación inalámbrica: Bluetooth HC-06

Reloj en tiempo real: RTC DS3231

Voltaje de operación: 5V DC

Librerías utilizadas:

MD Parola (control de matriz LED)

RTClib (gestión del RTC)

SoftwareSerial (comunicación Bluetooth)

Funciones principales:

Visualización de mensajes personalizados en desplazamiento (scrolling)

Visualización de la hora en formato digital (comando #HORA)

Aplicación compatible: Serial Bluetooth Terminal (Android)

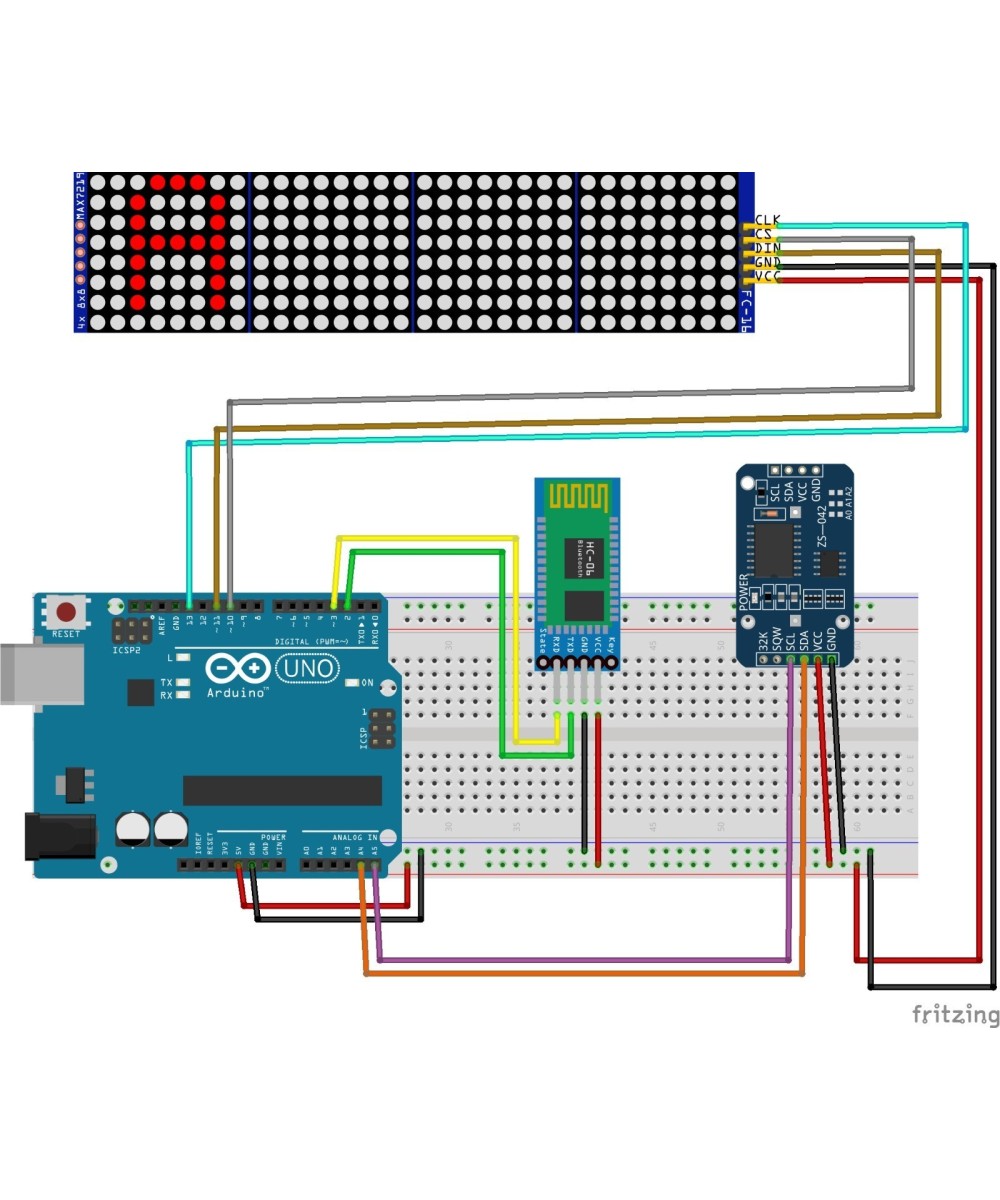

Conexiones principales:

Matriz LED: DIN → Pin 11, CS → Pin 10, CLK → Pin 13

Bluetooth: TXD → Pin 3, RXD → Pin 2

RTC DS3231: SDA → A4, SCL → A5

Incluye:

1x Tarjeta de desarrollo UNO R3 ATmega328

1x Placa de Pruebas 830 Puntos

1x Modulo de reloj tiempo real DS3231 más batería

1x Modulo bluetooth HC-06

1x Matriz de control de leds cuatro en uno MAX7219

1x Faja Jumpers de Conexión DuPont HH
