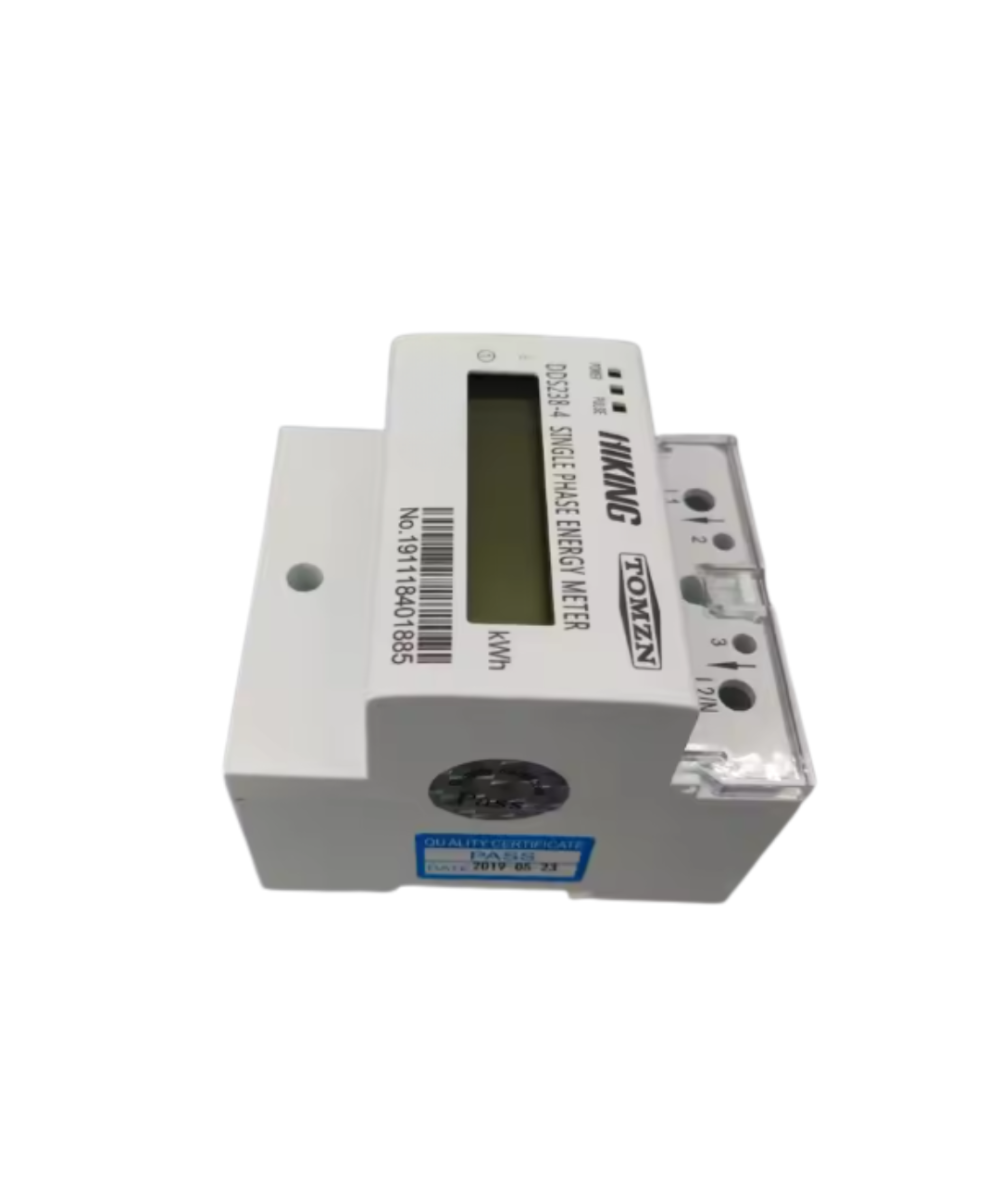

Medidor de energia para riel DIN 100A 110V/220V 50-60HZ monofasico / trifasico

Descripción:

Un medidor de energía para riel DIN 100A 110V/220V 50–60Hz puede ser monofásico o trifásico, y se utiliza para medir el consumo eléctrico (en kWh) en sistemas eléctricos residenciales, comerciales o industriales. Se instala fácilmente sobre un riel DIN en tableros eléctricos.

Es un dispositivo electrónico de medición que registra cuánta energía eléctrica consume una carga o instalación. Su diseño para riel DIN permite instalarlo dentro de cuadros eléctricos estándar. Hay versiones para sistemas monofásicos (2 hilos) o trifásicos (3 hilos).

Características:

Monofásico:

Tensión nominal: 110V ±10%, 60Hz

Tipo de conexión: Monofásico, 2 hilos (L + N)

Corriente básica (Ib): 20A

Corriente máxima (Imax): 100A

Corriente de arranque (Ist): 80mA

Constante del medidor: 1600 impulsos/kWh

Pantalla LCD: 6+1 dígitos (6 enteros y 1 decimal); también disponible en formato 5+2

Conexión por cable: 4 terminales, conexión Línea (L) y Neutro (N)

Montaje: Sobre riel DIN, ocupa 4 módulos (75 mm de ancho)

Precisión de medición: ±1%

Trifásico:

Tipo de medidor: ZN/S

Frecuencia nominal: 50 y 60 Hz

Corriente nominal: 10(100) A

Voltaje nominal: 3×220/380 V o 3×230/400 V

Rango de voltaje normal: del 90% al 110% del voltaje nominal (Un)

Rango de tensión límite: del 70% al 120% del voltaje nominal (Un)

Precisión: Clase 1 (±1%)

Pulso constante: Consultar directamente en el medidor

Puerto de comunicación: RS485

Protocolo de comunicación: RS485 Modbus, velocidad de transmisión de 1200 a 9600 bps, por defecto configurado a 9600 bps, sin paridad
