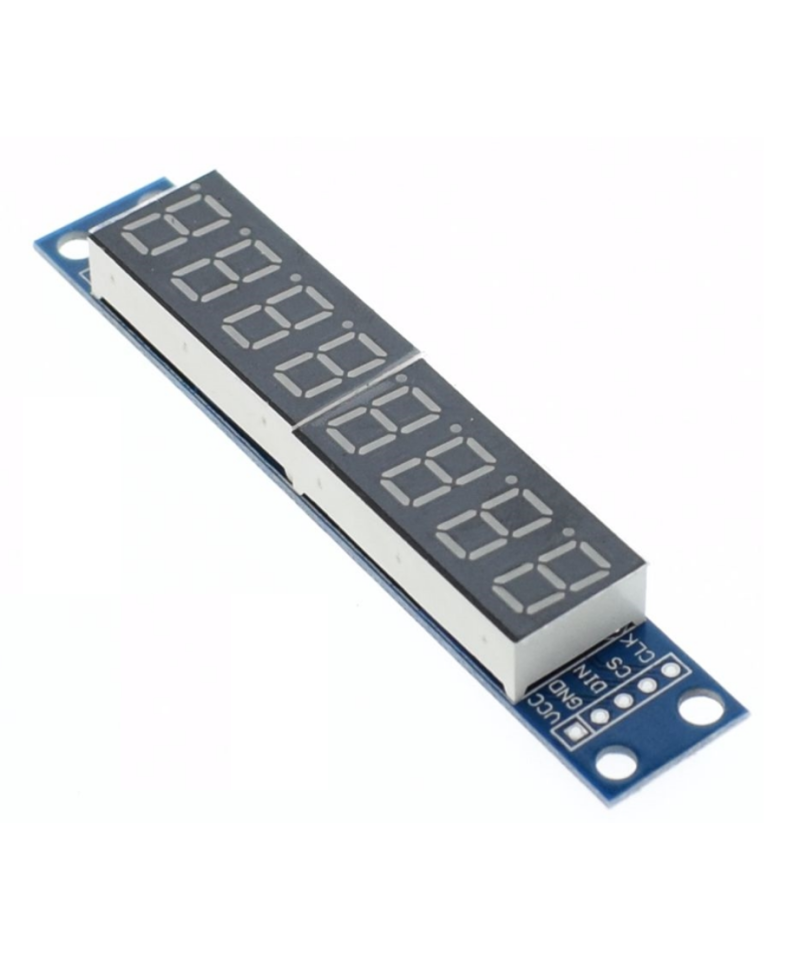

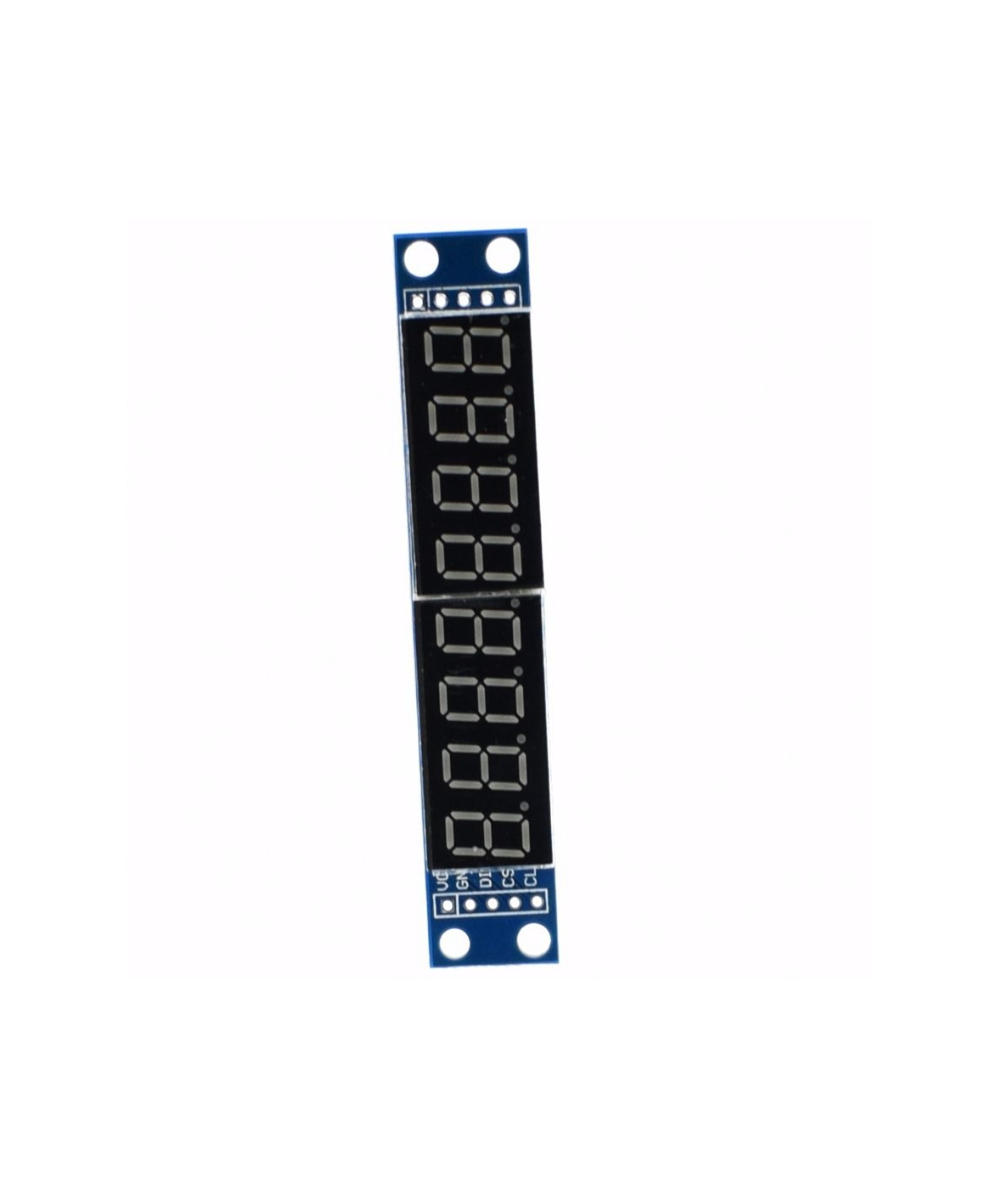

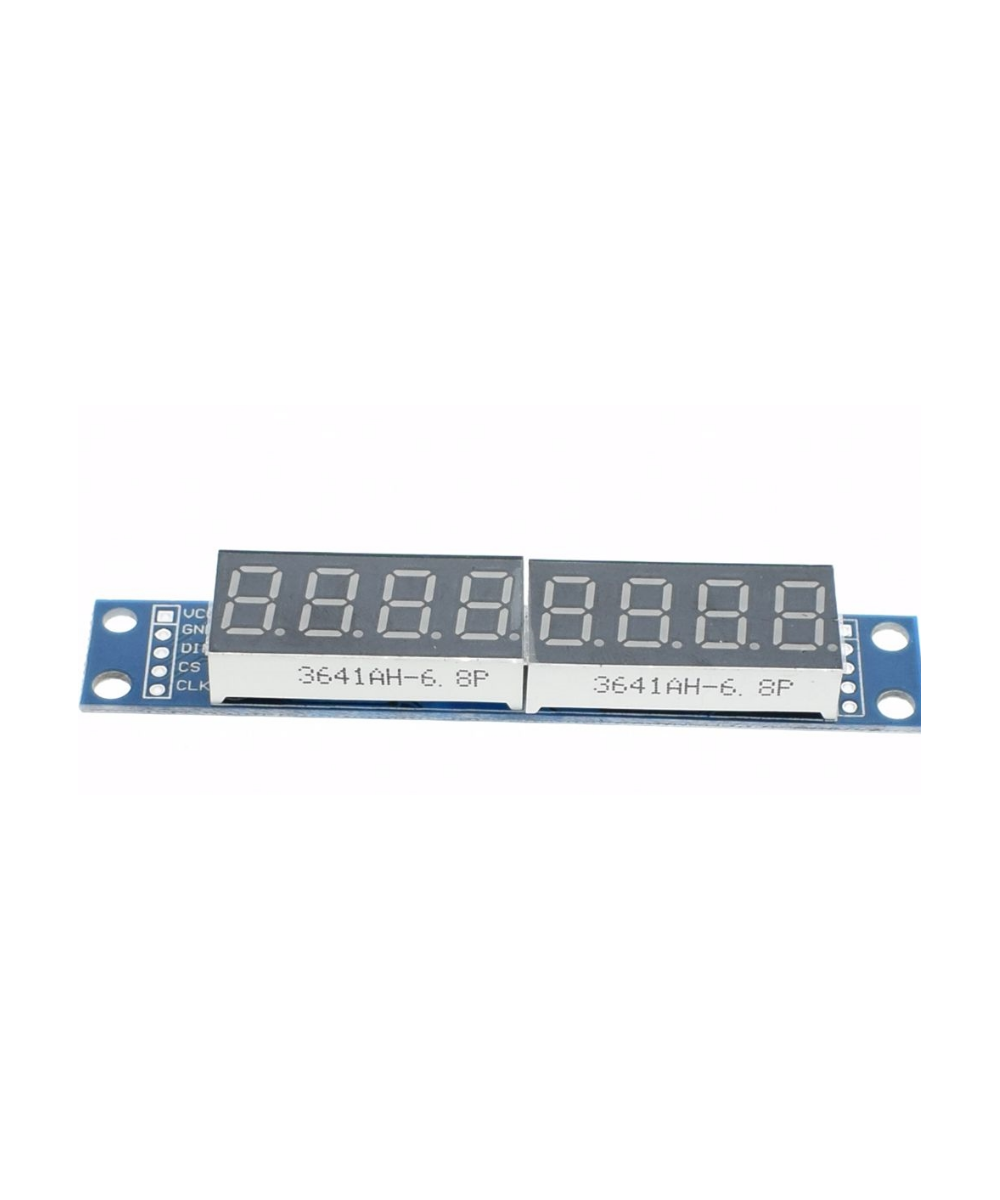

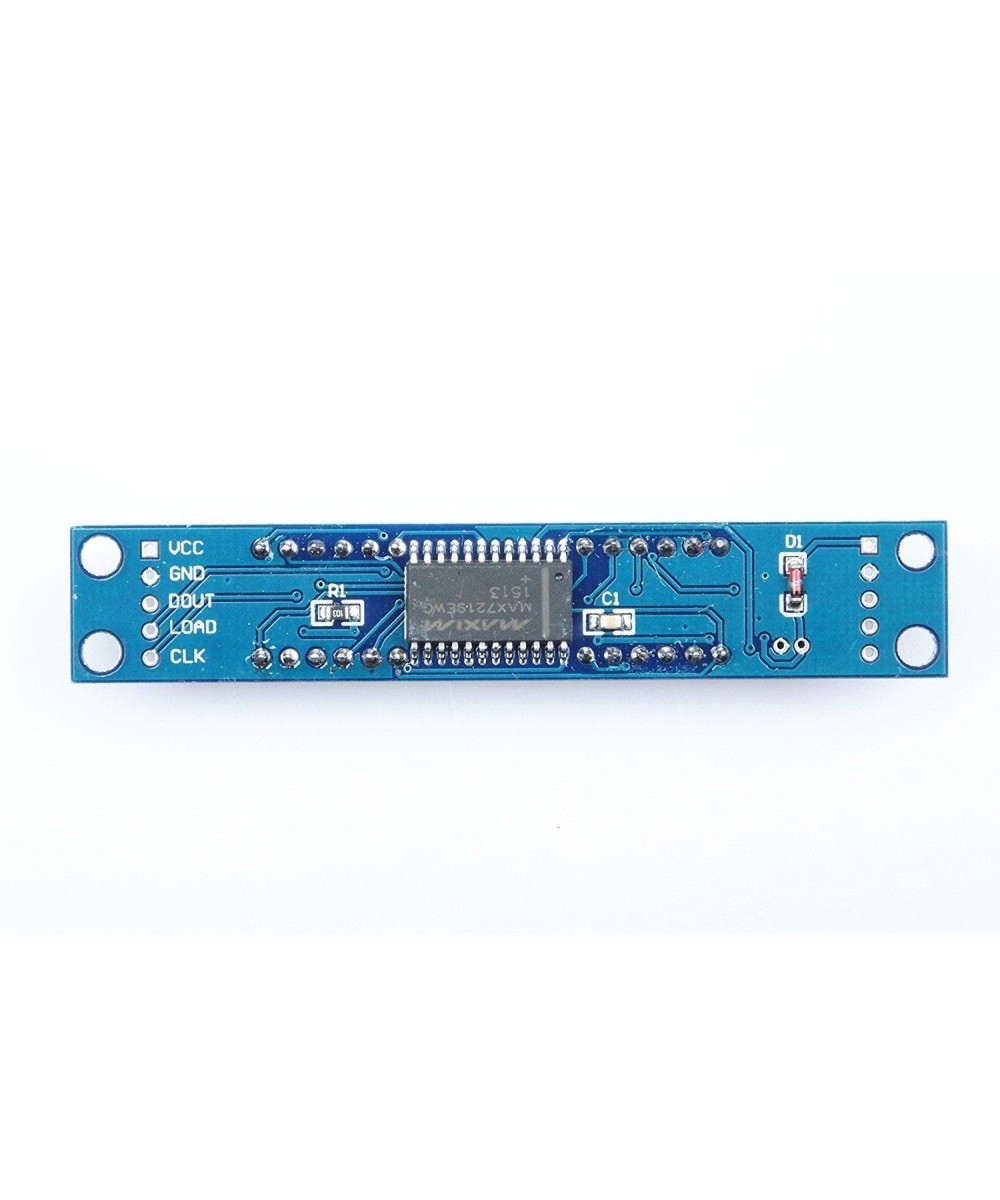

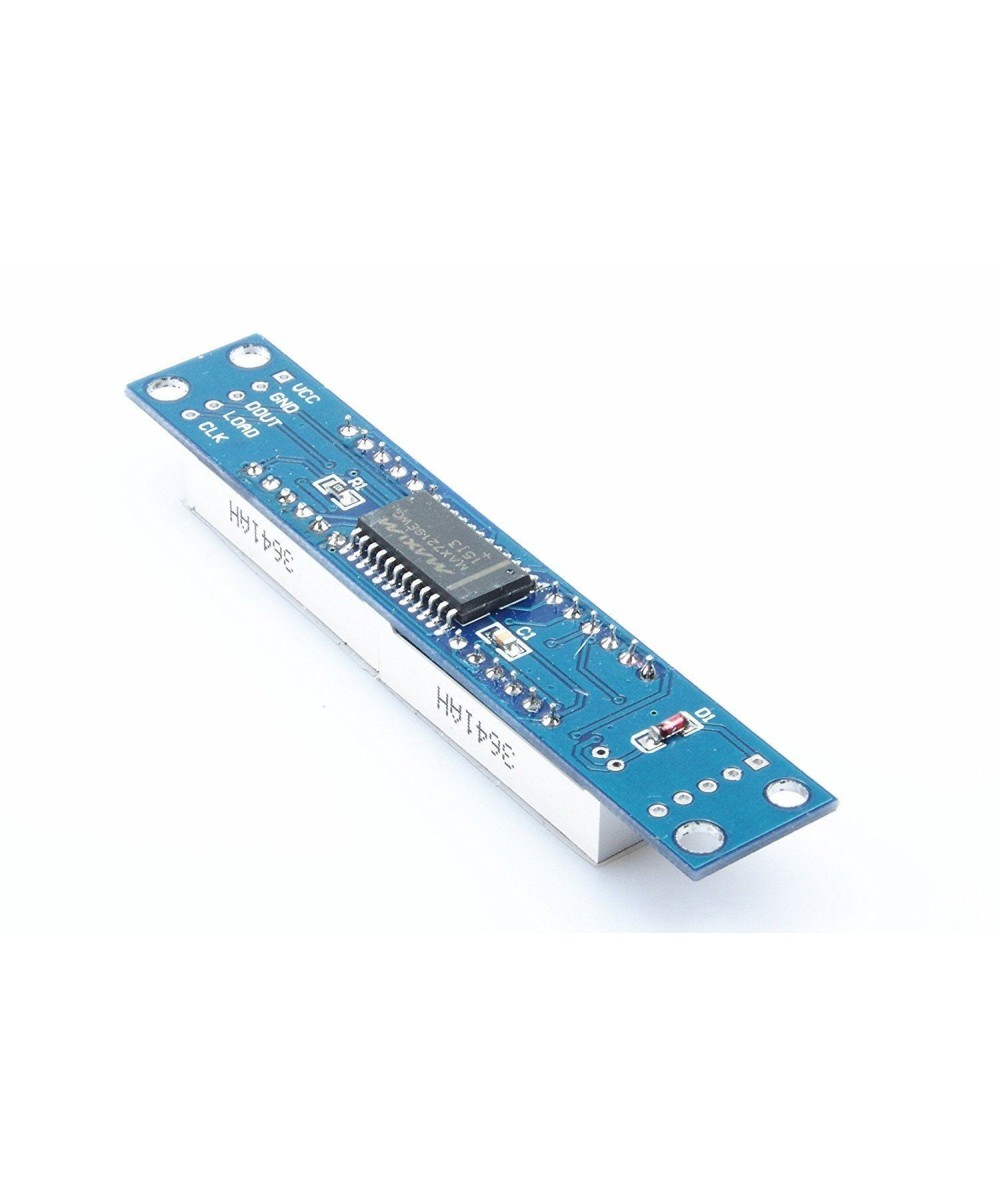

Display de 7 segmentos 8 dígitos MAX7219

Descripcion:

El Módulo de Display de 8 Dígitos con 7 Segmentos cada uno, es una pequeña tarjeta capaz de mostrar hasta 8 números y caracteres (letras como por ejemplo A, b, c, d, e, F, H, h, L, r, etc.) mediante el uso del protocolo de comunicación serial similar al SPI.

Esta tarjeta está basada en el popular controlador de matrices LEDs y display de 7 segmentos, llamado MAX7219, el cual puede ser conectado a un gran número de microcontroladores o tarjetas Arduino.

caracteristicas:

100 nuevo y de alta calidad
Módulo de control de la pantalla digital MAX7219
Este módulo es compatible con microcontroladores de 5V y 3.3V.
Usted puede utilizarlo para Arduino
MAX7219 es un controlador de pantalla de cátodo común de entrada / salida integrado que conecta su microprocesador a una pantalla LED digital de 7 segmentos con 8 dígitos.
Sólo se utilizan tres puertos IO para accionar la pantalla de ocho dígitos. MAX7219 admite pantallas sin parpadeo, así como pantallas en cascada.

Especificaciones:

Tensión de Operación: 4.7 a 5.3 VDC

Corriente de Operación: 150mA máxima

Color: Rojo

Interfaz: Serial Similar a SPI de 10 Mhz

Control Mediante 3 Pines/Señales: DIN, CS, SCK

Dimensiones: 82 x 15 x 8 mm

Dimensiones del panel LED: 60 x 14 mm

Instrucciones de cableado (por ejemplo, puede conectar cualquier puerto IO, modificar la definición de puerto en el programa):
VCC: 5V
GND: GND
DIN: P00
CS: P01
CLK: P02

Nota:

VCC y GND no deben ser conectados invertidos, para no quemar el chip


Contenido:

1 x Display de siete segmentos 8 dígitos MAX7219
