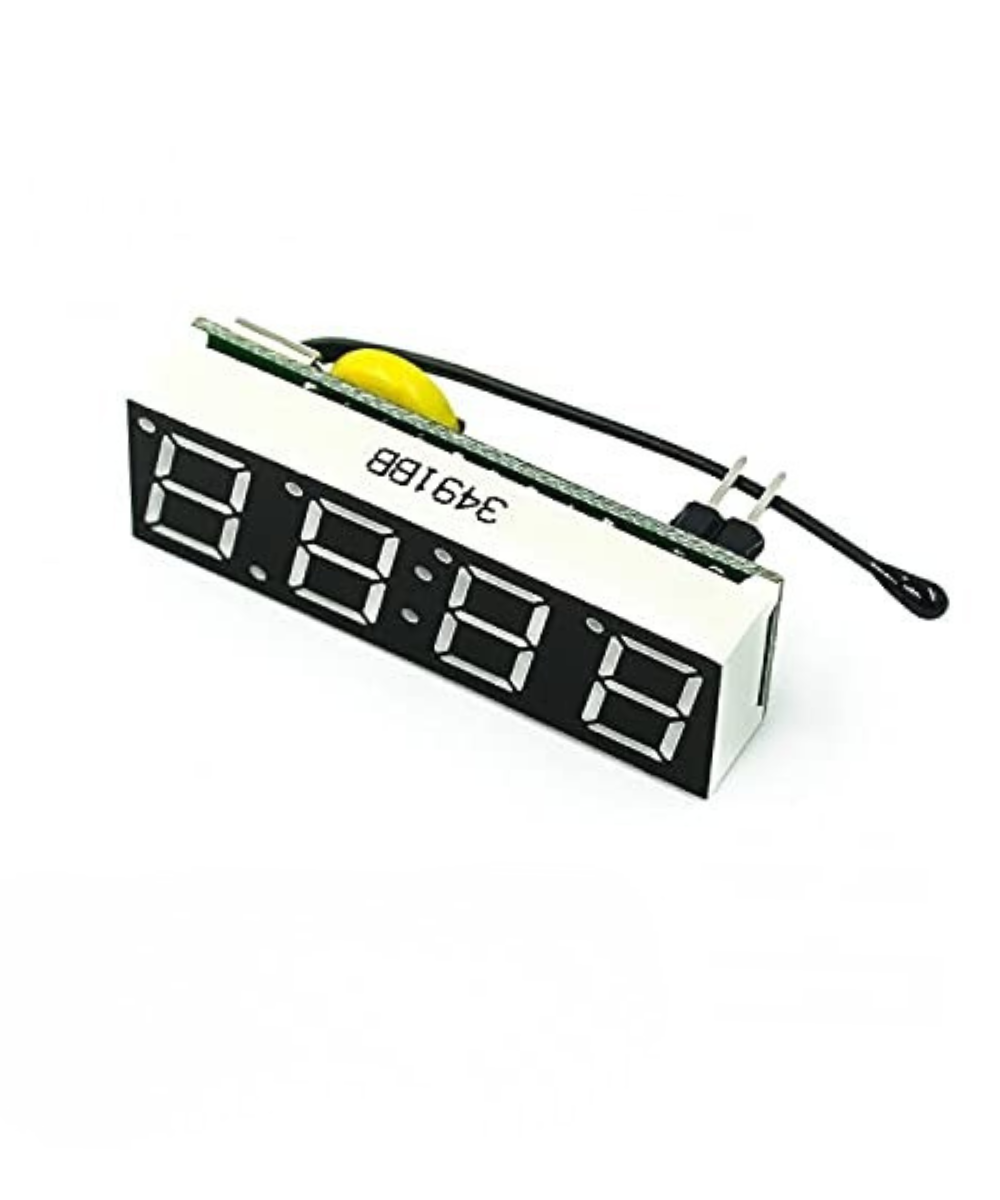

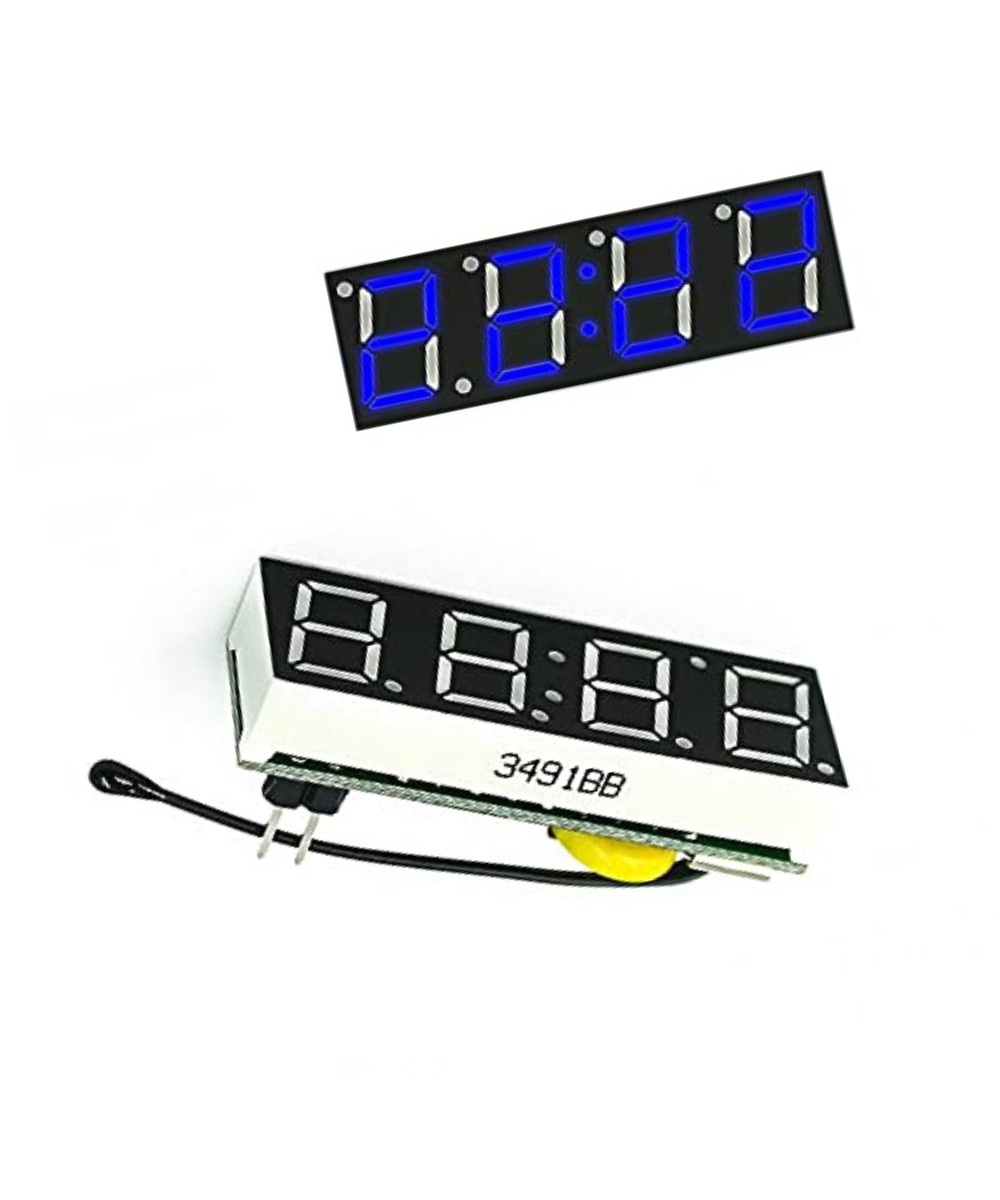

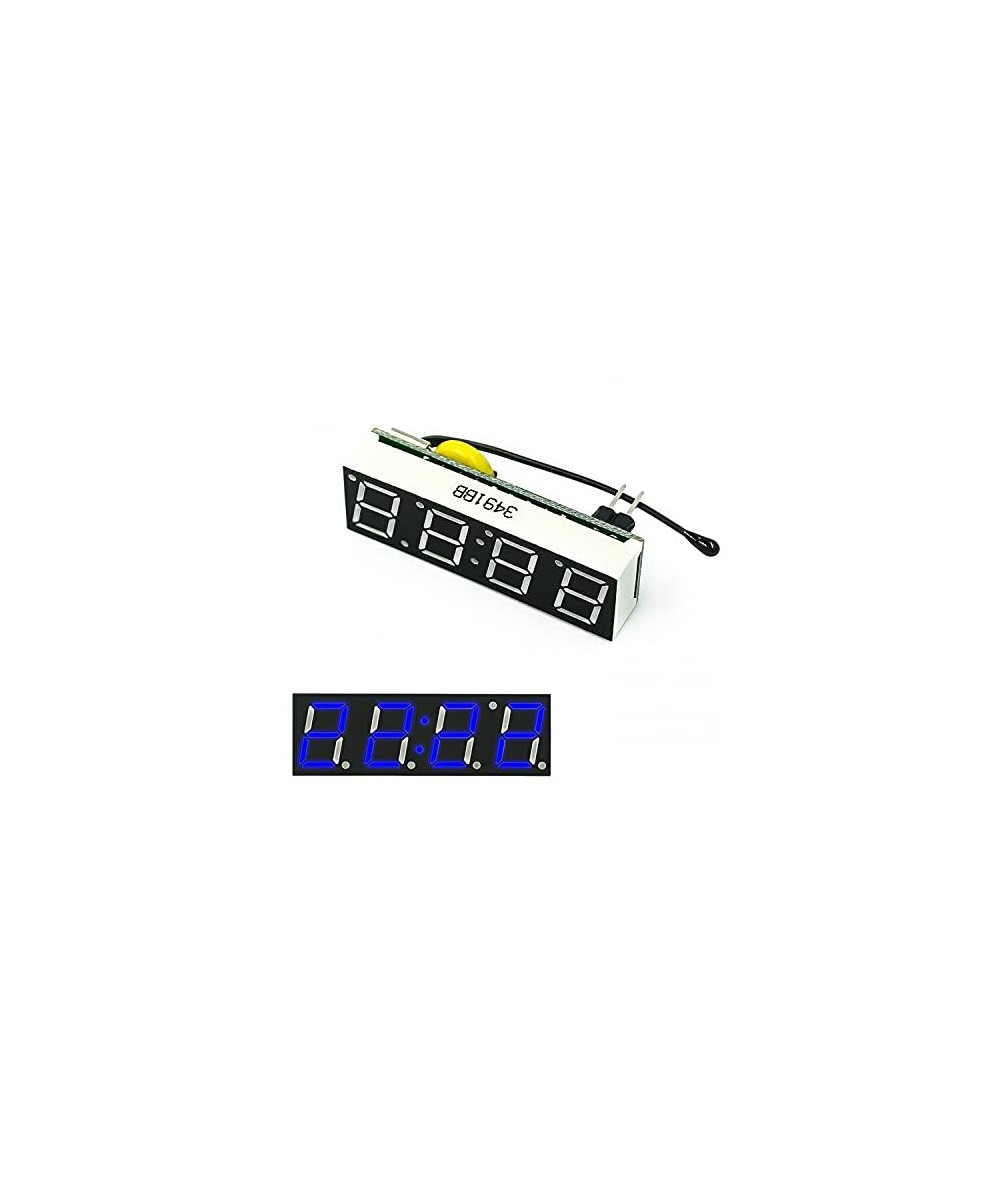

Módulo de reloj electrónico LED AZUL de alta precisión RX8025 DS1302

Módulo electrónico multifuncional 3 en 1 diseñado para actuar simultáneamente como reloj digital en tiempo real (RTC), termómetro y voltímetro de corriente continua. El dispositivo consta de una pantalla de 7 segmentos y 4 dígitos de alta visibilidad, una sonda de temperatura externa extendida y un chip de reloj de alta estabilidad con oscilador de cristal integrado. Es un componente compacto ideal para proyectos de bricolaje (DIY), personalización de tableros de automóviles, motocicletas, fuentes de alimentación reguladas y sistemas de monitoreo donde el espacio es limitado y se requiere visualización alterna de variables.

Rango del voltímetro integrado: DC 5.0 V a 30.0 V (Precisión de ±0.1 V)Rango del termómetro integrado: -40 °C a +120 °C (Resolución de 0.1 °C mediante termistor NTC sellado)Precisión del reloj interno: Desviación menor a ±10 segundos por mes (Estabilidad térmica superior frente a variaciones externas)Batería de respaldo interna: Ranura integrada para celda de botón recargable (LIR1220 o CR1220 de 3V) para evitar la pérdida de la hora al desconectar la fuente principalModos de visualización programables: 1. Solo hora, 2. Solo fecha, 3. Solo temperatura, 4. Solo voltaje, 5. Visualización cíclica alterna de todos los parámetros (intervalo de tiempo ajustable)Color de la iluminación LED: Variante en azul brillante (Disponible también de fábrica en versiones rojo y verde)Calibración por software: Permite ajustar y corregir manualmente errores de medición en la lectura de voltaje y temperatura mediante el menú interno de configuración

Para ajustar los parámetros y personalizar la visualización cíclica, presiona el botón izquierdo repetidamente para navegar por el menú secuencial:

Paso 1: Ajuste de la hora

Presiona el botón izquierdo una vez. Los dígitos de la hora parpadearán.

Presiona el botón derecho para incrementar la hora actual.

Paso 2: Ajuste de los minutos

Presiona el botón izquierdo una segunda vez. Los dígitos de los minutos parpadearán.

Presiona el botón derecho para ajustar los minutos exactos.

Paso 3: Corrección del error del voltímetro

Presiona el botón izquierdo por tercera vez. La pantalla mostrará Ac:[valor].

Este menú sirve para calibrar el voltaje si notas una pequeña diferencia con un multímetro. Presiona el derecho para ajustar el desfase en pasos de 0.1 V.

Paso 4: Modo de visualización alterno (Ciclo)

Presiona el botón izquierdo por cuarta vez. La pantalla mostrará dd:[número].

Presiona el botón derecho para seleccionar el modo de visualización deseado según tu preferencia:

dd:0: Muestra el ciclo completo de forma alterna (Hora + Temperatura + Voltaje).

dd:1: Bloquea la pantalla para mostrar únicamente la hora.

dd:2: Bloquea la pantalla para mostrar únicamente la temperatura.

dd:3: Bloquea la pantalla para mostrar únicamente el voltaje.

Paso 5: Duración del ciclo alterno

Presiona el botón izquierdo por quinta vez. La pantalla mostrará dF:[segundos].

Presiona el botón derecho para ajustar el tiempo que dura cada variable en pantalla (rango de 1 a 9 segundos) antes de cambiar a la siguiente cuando el modo dd:0 está activo.

Paso 6: Guardar y salir

Presiona el botón izquierdo una última vez para guardar todos los cambios y regresar al modo de operación normal.
