Descripción:
Es un módulo de carga bidireccional con cinco puertos que tiene una capacidad de carga de hasta 22.5 vatios. La carga bidireccional significa que no solo puede cargar dispositivos conectados a él, sino que también puede ser recargado por una fuente de energía externa. Esto permite que el power bank se recargue mientras carga otros dispositivos simultáneamente. Los cinco puertos sugieren que puede cargar múltiples dispositivos a la vez.
Características:
Voltaje de entrada: 4.5-13.5V
Voltaje de la batería: 2.8-4.5V
Temperatura de trabajo: -20~60℃

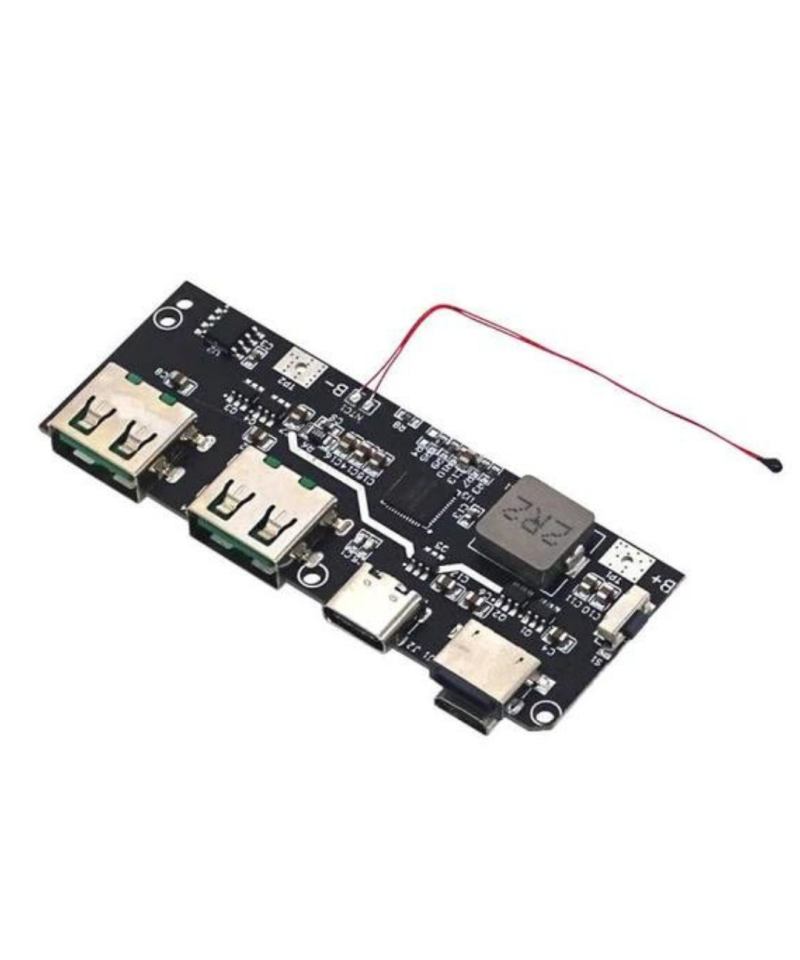

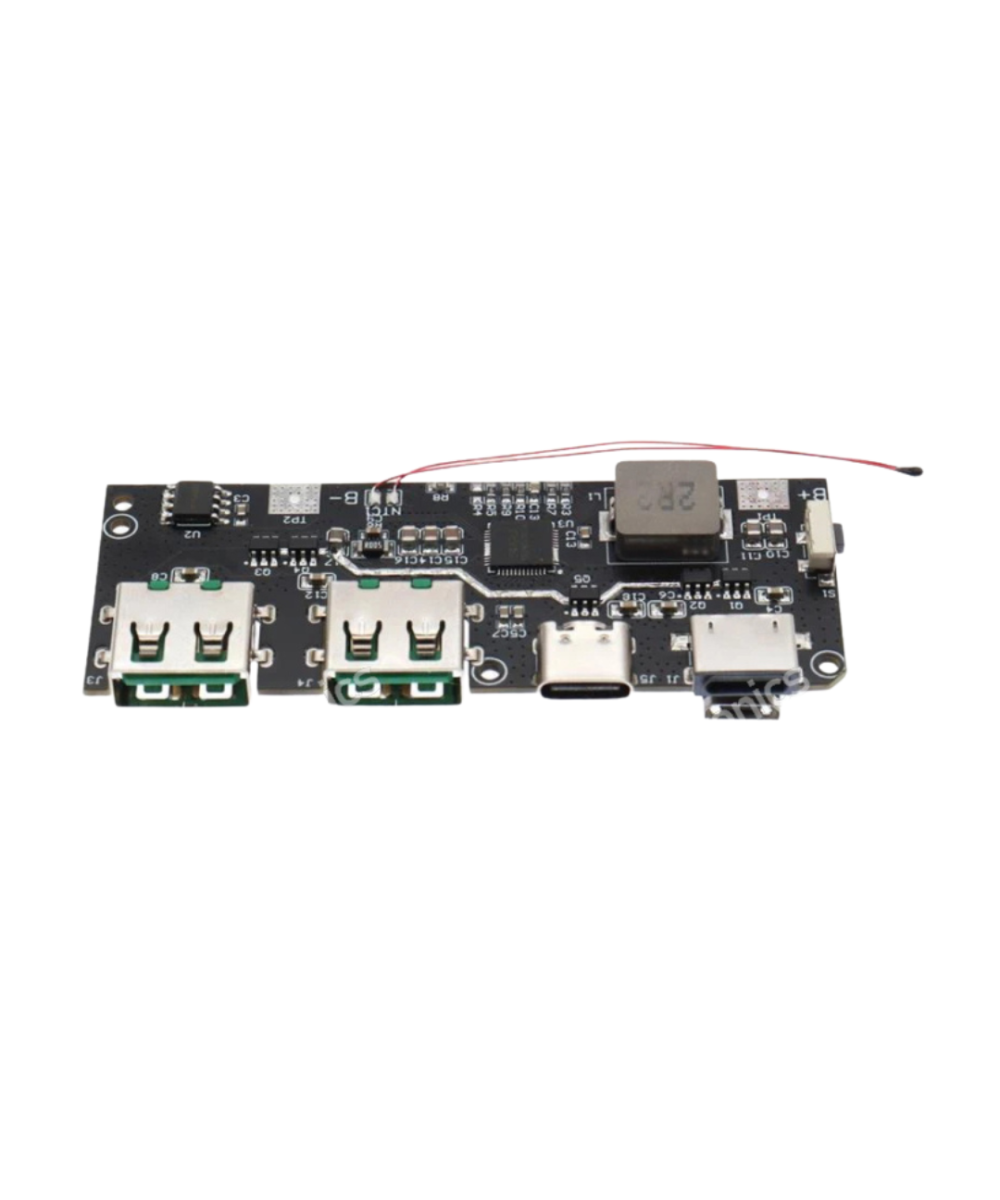

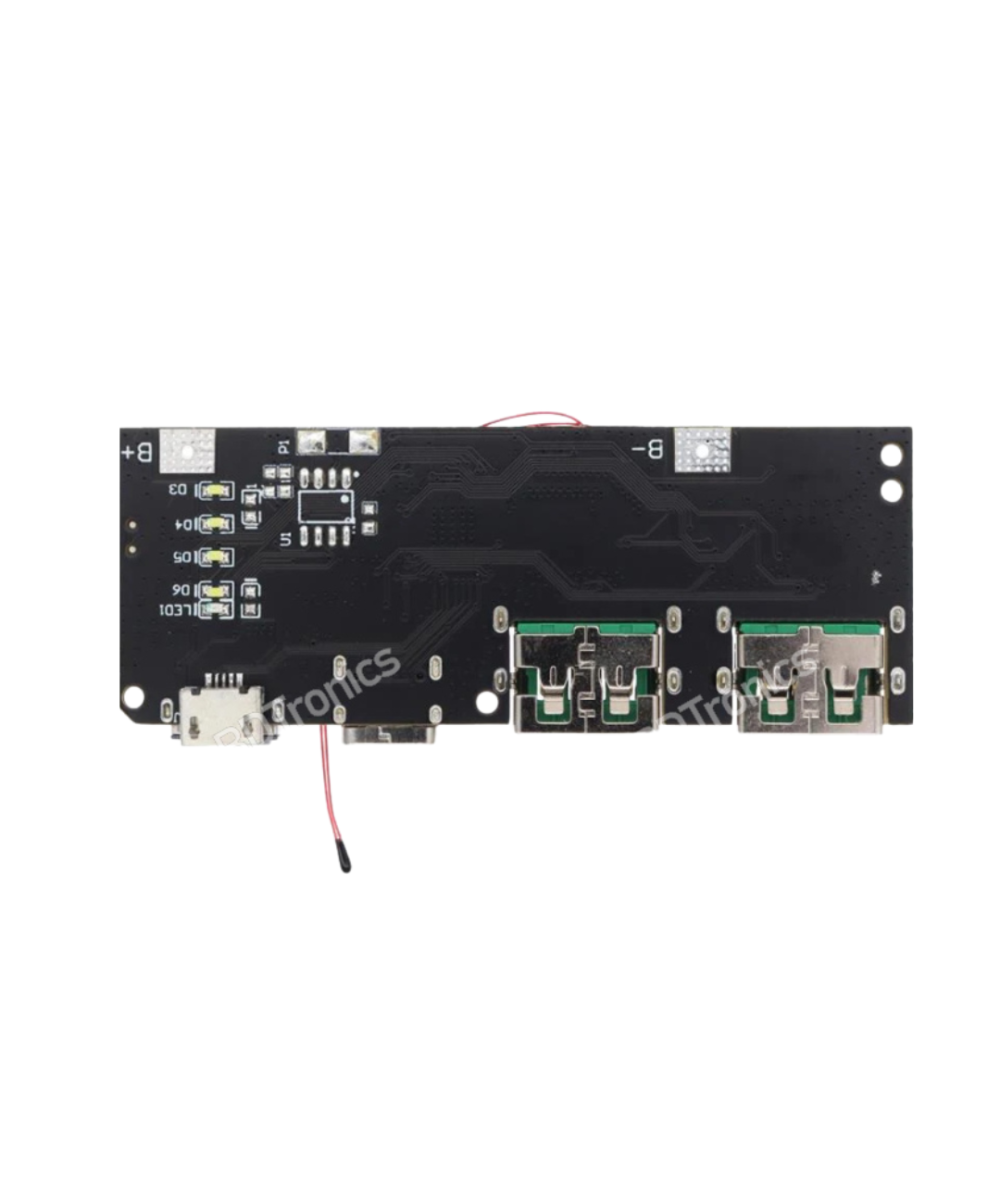

Hay cinco puertos USB en la placa base, que son Type-A1 + Type-A2 + Micro-B + Type-C + Lightning.
Type-A1 y Type-A2 admiten salida de carga rápida QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP/VOOC.
Type-C admite salida de carga rápida PPS/PD3.0/PD2.0/QC4+/QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP.
Soporta entrada de carga rápida PD3.0/PD2.0/AFC/FCP/SCP/PE1.1.
Micro-B admite entrada de carga rápida QC2.0/AFC/FCP/SCP/PE1.1.
Lightning admite carga rápida PD y carga lenta de 5V2.4A.
Cuando la entrada coincide con la carga rápida, la entrada predeterminada es 9V y la potencia de entrada puede alcanzar los 21W.
Soporta carga y descarga simultánea.
Soporta entrada y salida de carga rápida en operación de puerto único y entrada y salida de 5V en operación de puerto múltiple.
Soporta descarga externa simultánea de los puertos Type-A1/Type-A2/Type-C.
Integrado con los protocolos de carga rápida PPS/PD3.0/PD2.0, soporta carga bidireccional rápida de entrada y salida.
Integrado con el protocolo de carga rápida QC, soporta QC4+/QC4/QC3.0/QC2.0, soporte clase A.
Integrado con el protocolo de carga rápida AFC, la salida admite 5V/9V/12V. La entrada admite voltaje de 5V/9V.
Integrado con el protocolo de carga rápida FCP, la salida admite 5V/9V/12V. La entrada admite voltaje de 5V/9V.
Integrado con el protocolo de carga rápida SCP, la salida admite 5V@4.5A. La entrada admite 5V@3A.
Integrado con los protocolos de carga rápida PE2.0 y PE1.1, PE2.0 admite voltaje de salida de 5V~12V, paso de 500mv. PE1.1 admite voltaje de salida de 5V/7V/9V/12V. La entrada admite voltaje de 5V/9V.
Integrado con el protocolo de carga rápida SFCP, soporta voltaje de salida de 5V/9V/12V.
Integrado con el protocolo de carga rápida VOOC, la salida admite 5V4A.
La disposición es razonable. La parte de alta corriente ha sido enchapada y estañada para reducir la pérdida y mejorar la eficiencia de carga y descarga.
R8 establece la resistencia para la capacidad de la batería.
Si la diferencia de capacidad de la batería de reemplazo posterior no es grande, puede dejarla así; si la diferencia es demasiado grande, por favor reemplace la resistencia nuevamente.
Fórmula de cálculo del valor de resistencia: Valor de resistencia en ohmios = (Capacidad total de la batería mAh + 2000) * 5/3.
Por ejemplo, la resistencia de una batería de 30000 mAh debería ser (30000 + 2000) * 5/3 = 53333 ohmios.
Puede ser reemplazado por una resistencia similar, como 53k.
