Cargador de batería de litio BMS 4S

Descripcion:

4 series 18650 batería 16.8V 16V 14.8V.

14.8V (voltaje nominal de la batería Li-ion 18650 o li-ion).

16.8V (voltaje de carga completo de la batería de iones de litio).

14,4 V (voltaje nominal del paquete de baterías Lipo).

caracteristicas:

1) circuito de detección de voltaje de alta precisión.
2) terminal del cargador que usa un dispositivo de alto voltaje.
3) Circuito de detección de sobreintensidad de tres etapas incorporado (sobrecorriente 1, sobrecorriente 2 o cortocircuito de carga).

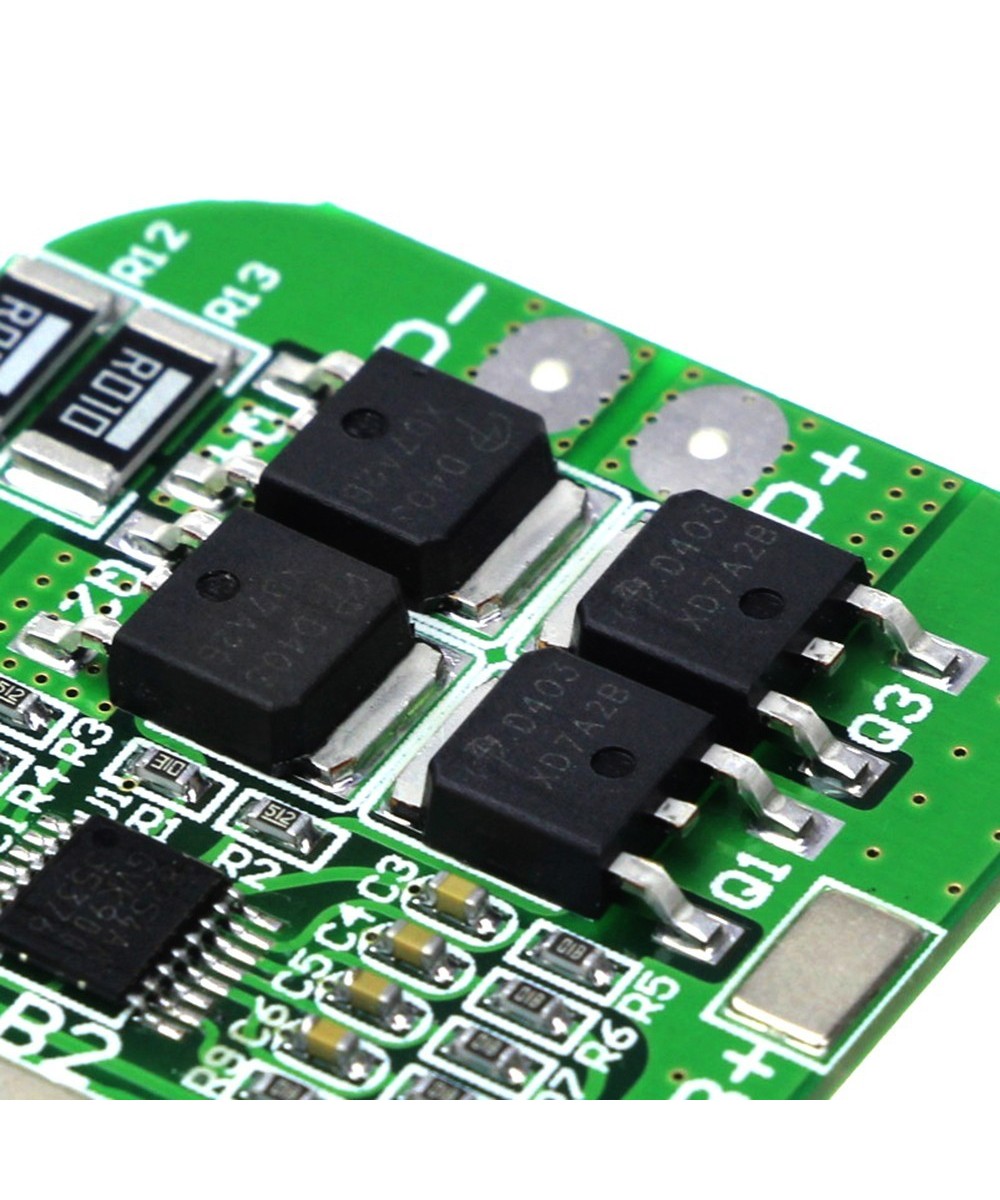

4) El transistor MOS puede controlar la carga y descarga de la batería.
5) bajo consumo de corriente en espera.

Especificaciones:

Parámetros 4S LI-ION BMS.
Voltaje de sobrecarga: 4.25-4.35v ± 0.05v.
Sobre voltaje de descarga: 2.3-3.0v ± 0.05v.
Corriente máxima de trabajo: 10A.
Corriente máx. Máxima: 20A.
Temperatura de trabajo: -40 --- + 50.
Temperatura de almacenamiento: -40-- +80.
Pequeña corriente: 6uA.
Ciclo de vida: 50000 horas.
Resistencia: 45mΩ.
Protección de corte corto: Protegeble, cambiar para reparación Tamaño: 35 * 35 * 3.0 mm.

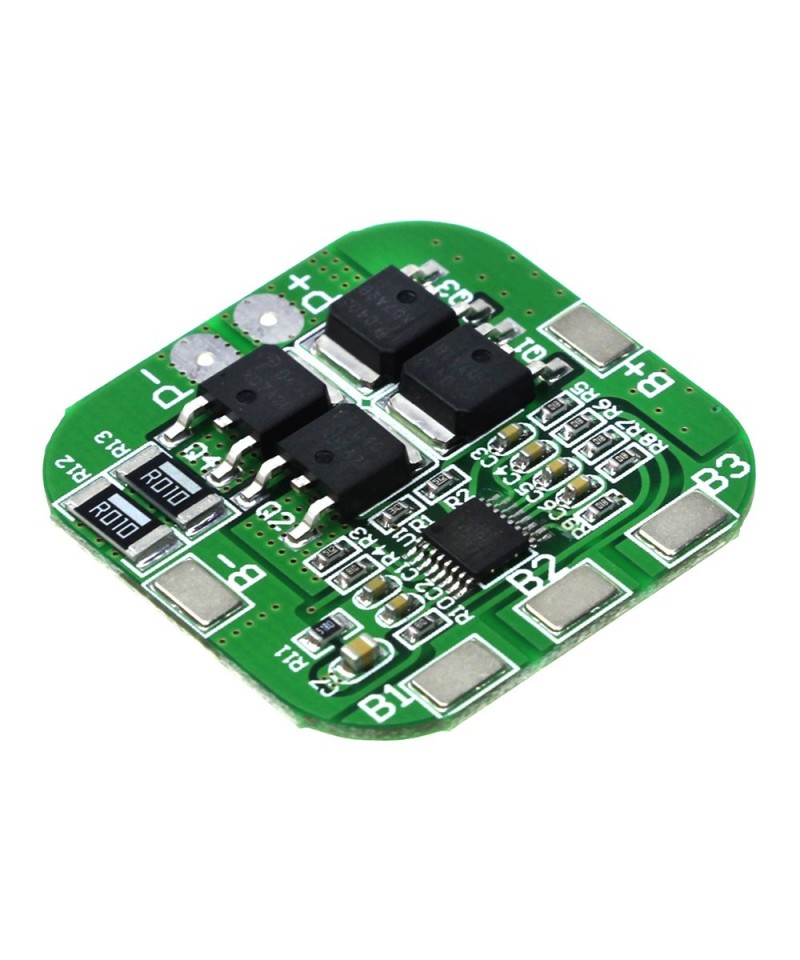

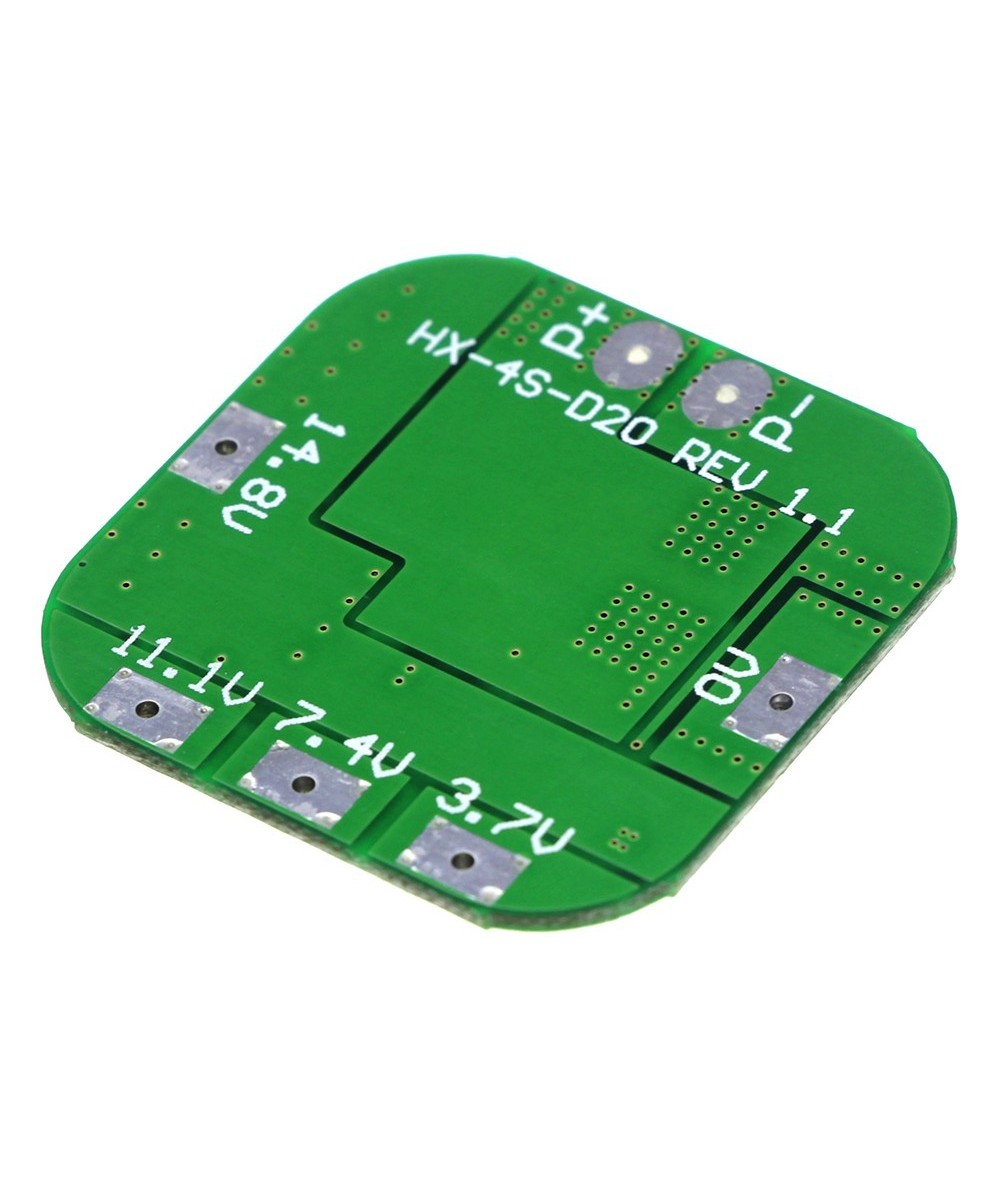

Instrucción de soldadura BMS:

B + batería conectada positiva;

B1 el punto de conexión entre la batería 1 y la batería 2

B2 conecta el punto entre la batería2 y la batería 3

B3 Conecte el punto entre la batería 3 y la batería 4

B- conectar al extremo negativo de la batería

P- + carga / descarga de conexión positiva;

P- conexión carga / descarga negativa

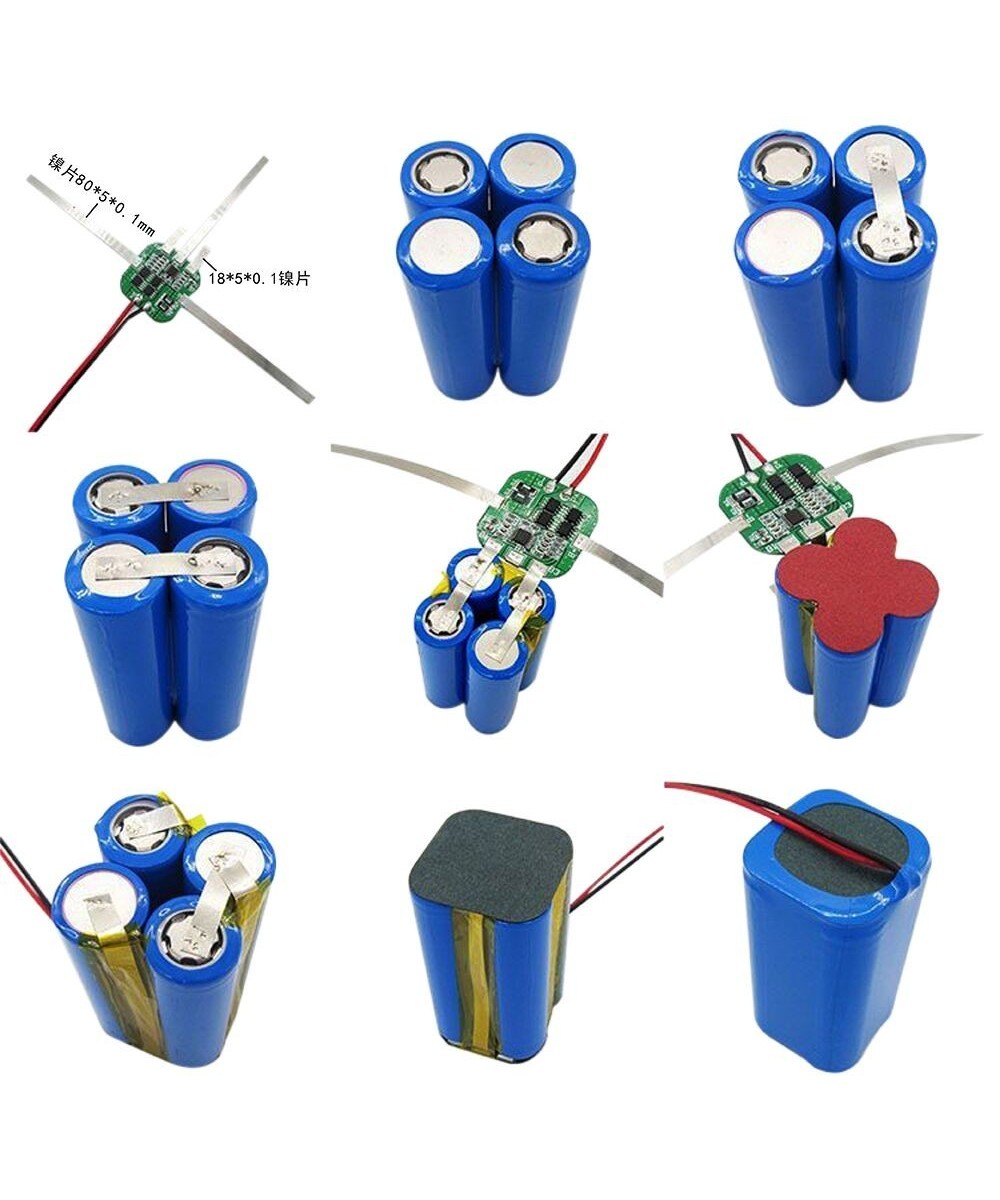

Baterías recargables 4S Li-ion18650, LiCoO2, LiMn2O4, Li (NiCoMn) O2

Baterías recargables 4S Lipo


Incluye:

1x Cargador de bateria de litio 4S
