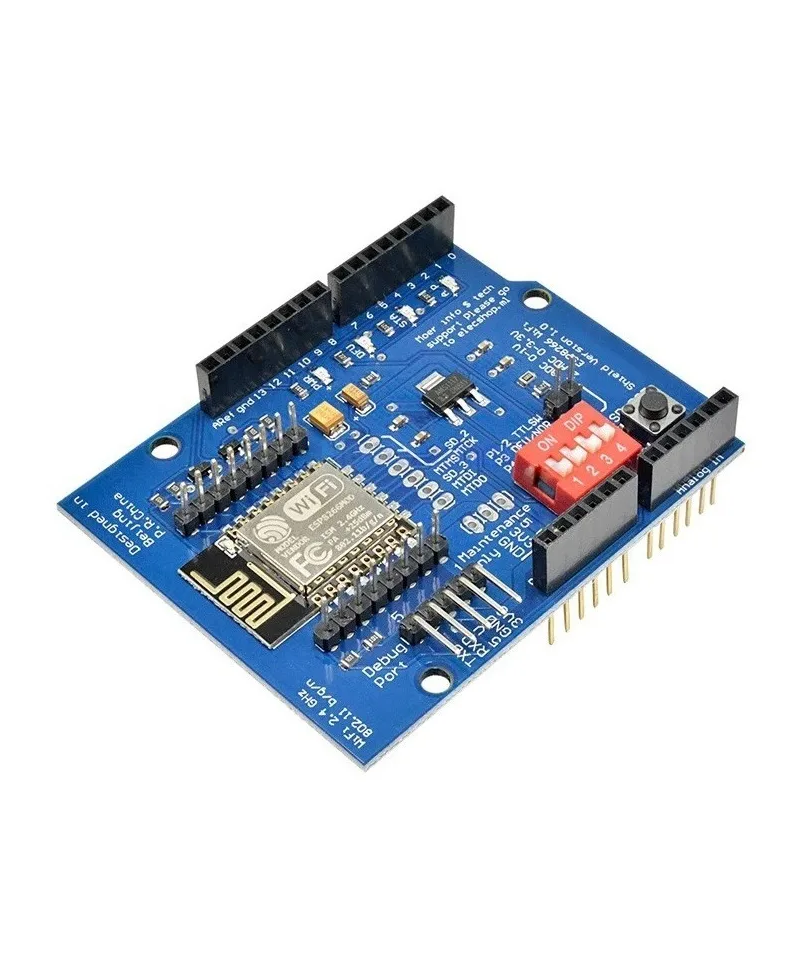

Modulo Wifi Shield ESP8266 ESP-12 compatible con Arduino

Caracteristicas:

El Shield WiFi se monta a la placa Arduino Uno y es capaz de accesarse por internet en cuestión de minutos. Esta basado en el popular chip ESP8266 el cual es capaz de conectarse inalámbricamente al Modem o router y ser accesado desde una PC o smartphone y poder así controlar algún dispositivo. Existen muchos tutoriales y ejemplos gratuitos que podrás descargar para poner manos a la obra en tus proyectos.

1. Standard interfaz pin para lograr la plena compatibilidad con el paso Arduino Uno, Mega y así sucesivamente. (A menos que el tamaño estándar arduino, como Nano, Mini)

2. 3,3 V fuente de alimentación usando chip avanzado (con el chip de potencia de la placa de expansión oficial CC3000 mismo), así que 3,3 V placa Arduino proporciona más precisión, así que ESP8266 como el chip oficial cc3000 funciona como normal, no hay ninguna brecha.

3. conduce a un módulo WiFi fuente de alimentación/interfaz de servicio para facilitar a los desarrolladores ampliar la fuente de alimentación y mantenimiento.

4. a bordo de un módulo WiFi serie industrial de grado industrial estable, usando una antena PCB mejorada, la señal mejor.

5. usted puede rápidamente cambiar DIP switch ESP8266-12 industrial grado WiFi modo de operación estable (como modo de funcionamiento y actualización modo) módulo, chip serie integrado, rápidamente parpadeando el firmware.

6. convertidor de nivel de 5 V a 3,3 V integrado de 5 a para evitar el nivel TTL de alta presión TTL del WiFi daño del módulo.

7. a bordo ESP8266-12 estable módulo WiFi de grado industrial con un escudo de metal, inmunidad a interferencia.

8. paso a bordo de paso estándar conduce a un módulo WiFi de grado industrial estable todas las interfaces, permitir que los desarrolladores se desarrollen fácilmente.

9. Utilice el diseño apilable, puede seguir acumulándose por encima de los otros módulos, fácil de usar.

10. a bordo de cuatro LED muestra el estado de ESP8266, a saber, PWR, DFU, AP, STA

Especificaciones:

802.11 b / g / n estándares inalámbricos

Soporte de modos STA / AP

Pila de protocolo TCP / IP, un socket

Admite el servidor TCP / UDP estándar y el cliente

Admite la configuración de velocidad de transmisión del puerto serie: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps

Admite bits de datos en serie: 5/6/7/8 bits

Soporta paridad en serie: ninguna

Admite bits de parada en serie: 1/2 bit

Pin compatible con Arduino UNO, Mega

Arduino Pinout 2/3/4/5/6/7/8/9/10/11/12/13

ESP8266 GPIO Pinout 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / * UART TX / UART RX

Botón KEY: configuración de modos

Conmutadores DIP de doble puerto: conmutación de Arduino y ESP8266

Corriente de operación WiFi: operación de transmisión continua: ˜70mA (200mA MAX), modo inactivo: <200uA

Velocidad de transmisión de WiFi en serie: 110-460800bps

Temperatura: -40¿ ~ + 125 ¿

Humedad: 10% -90% sin condensación

Peso: alrededor de 20 g (0.7 oz)

Contenido:

1 x Modulo wifi shield ESP8266 ESP-12 para arduino uno
